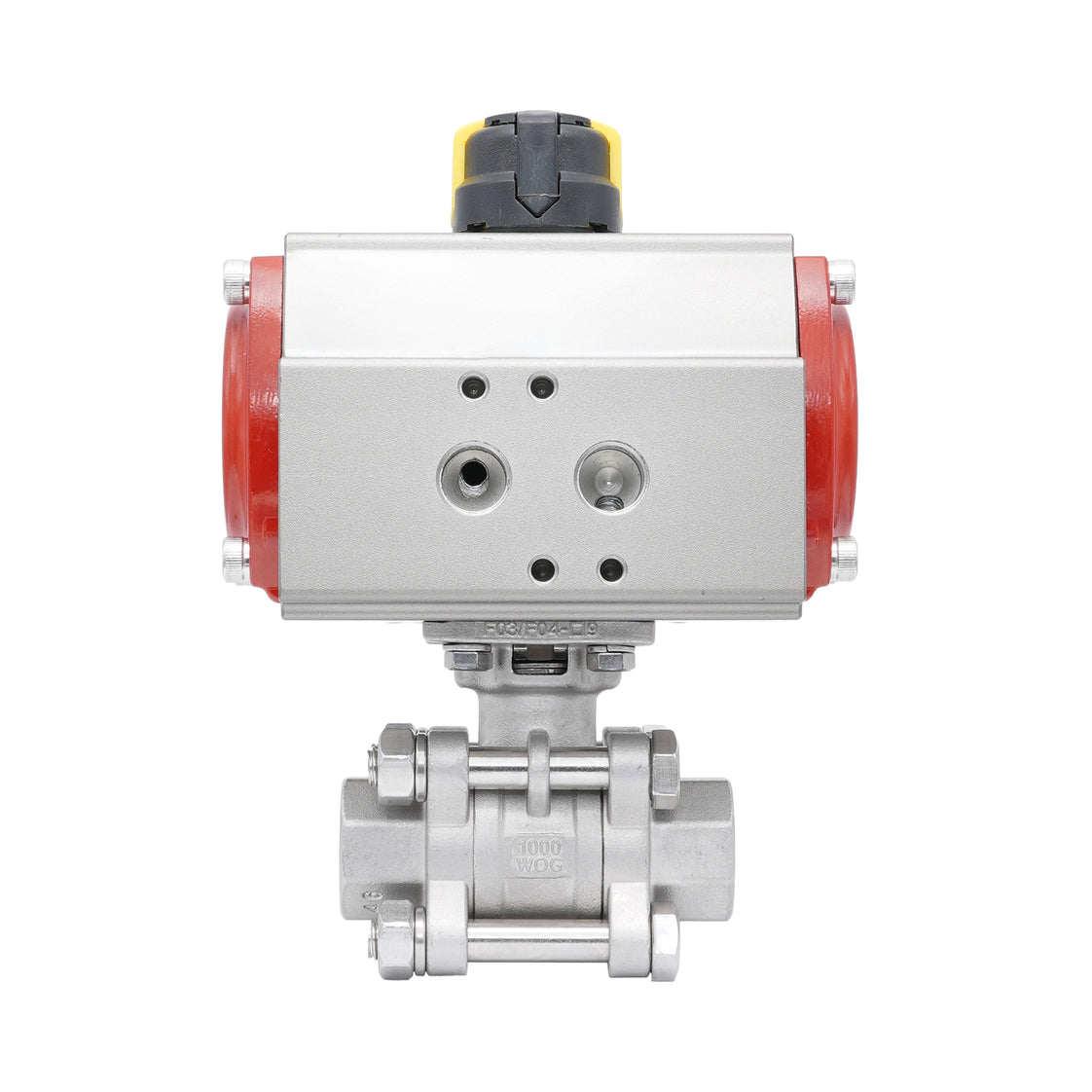

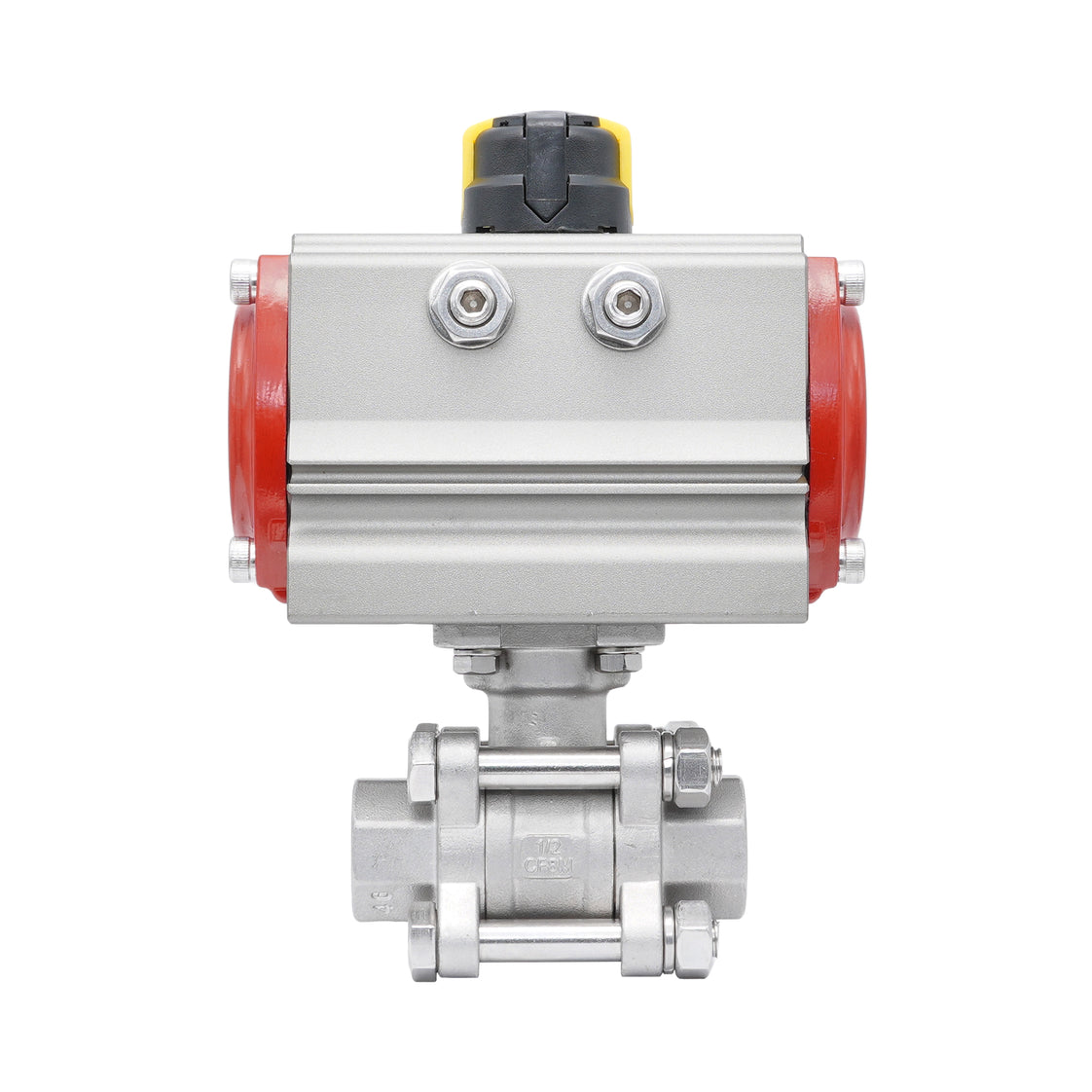

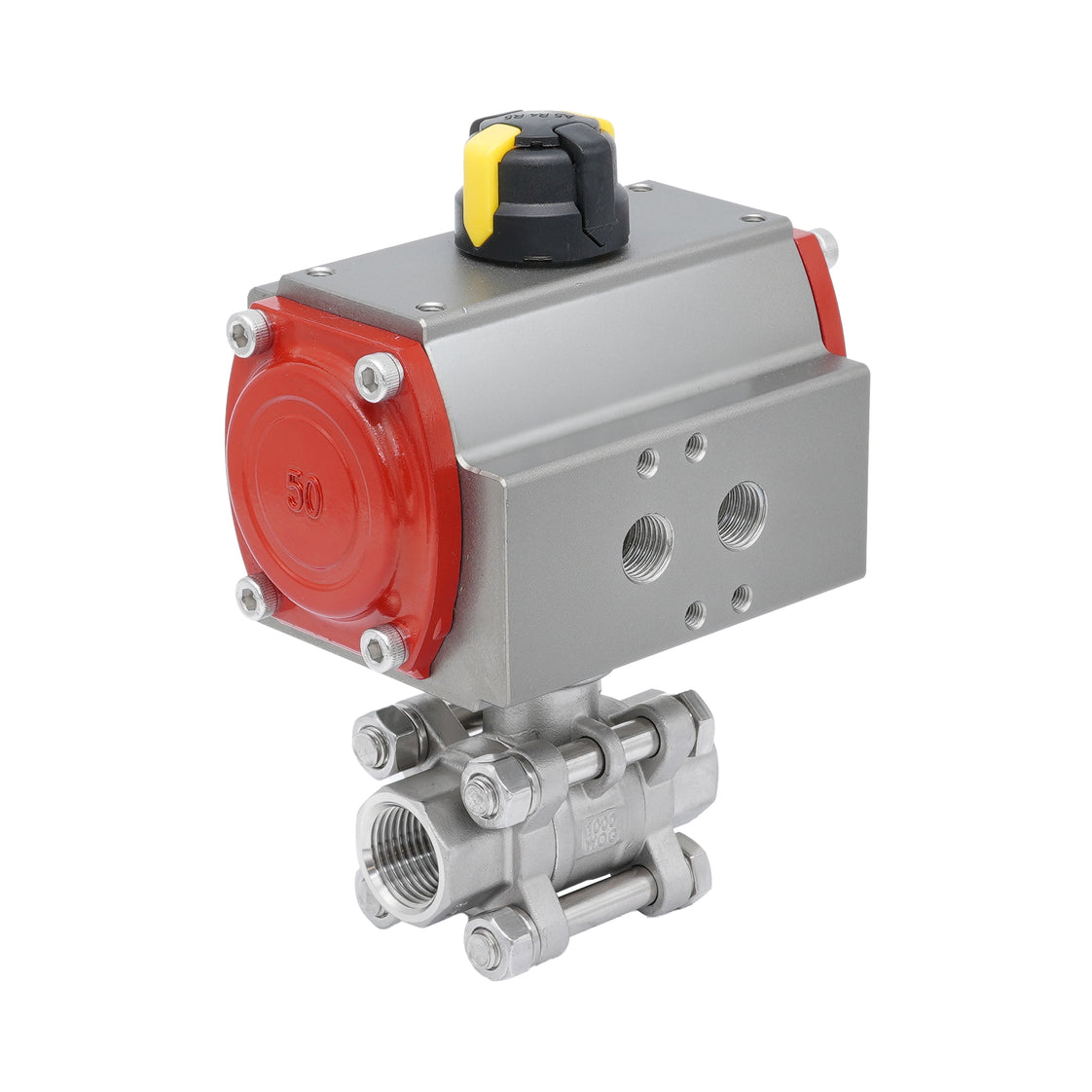

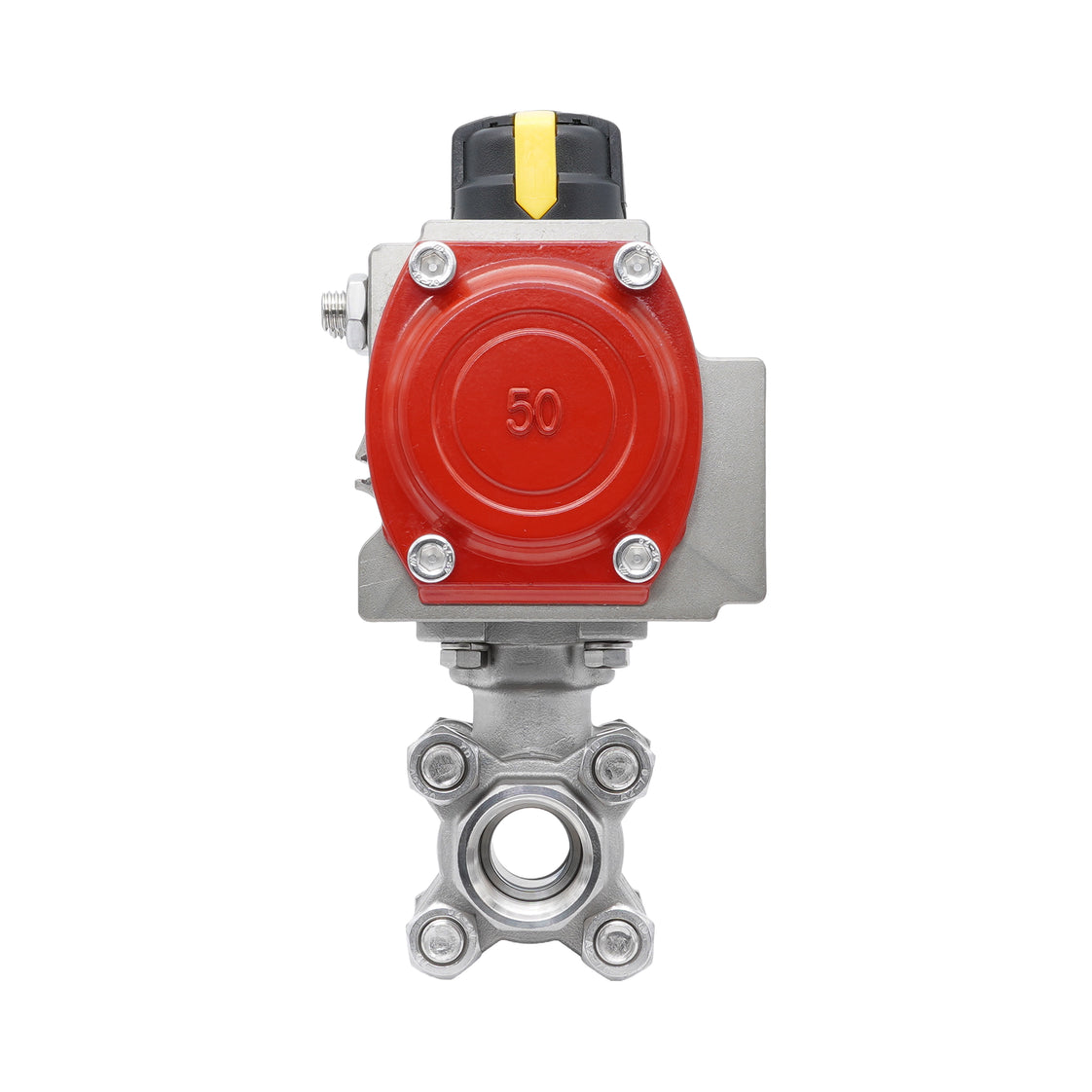

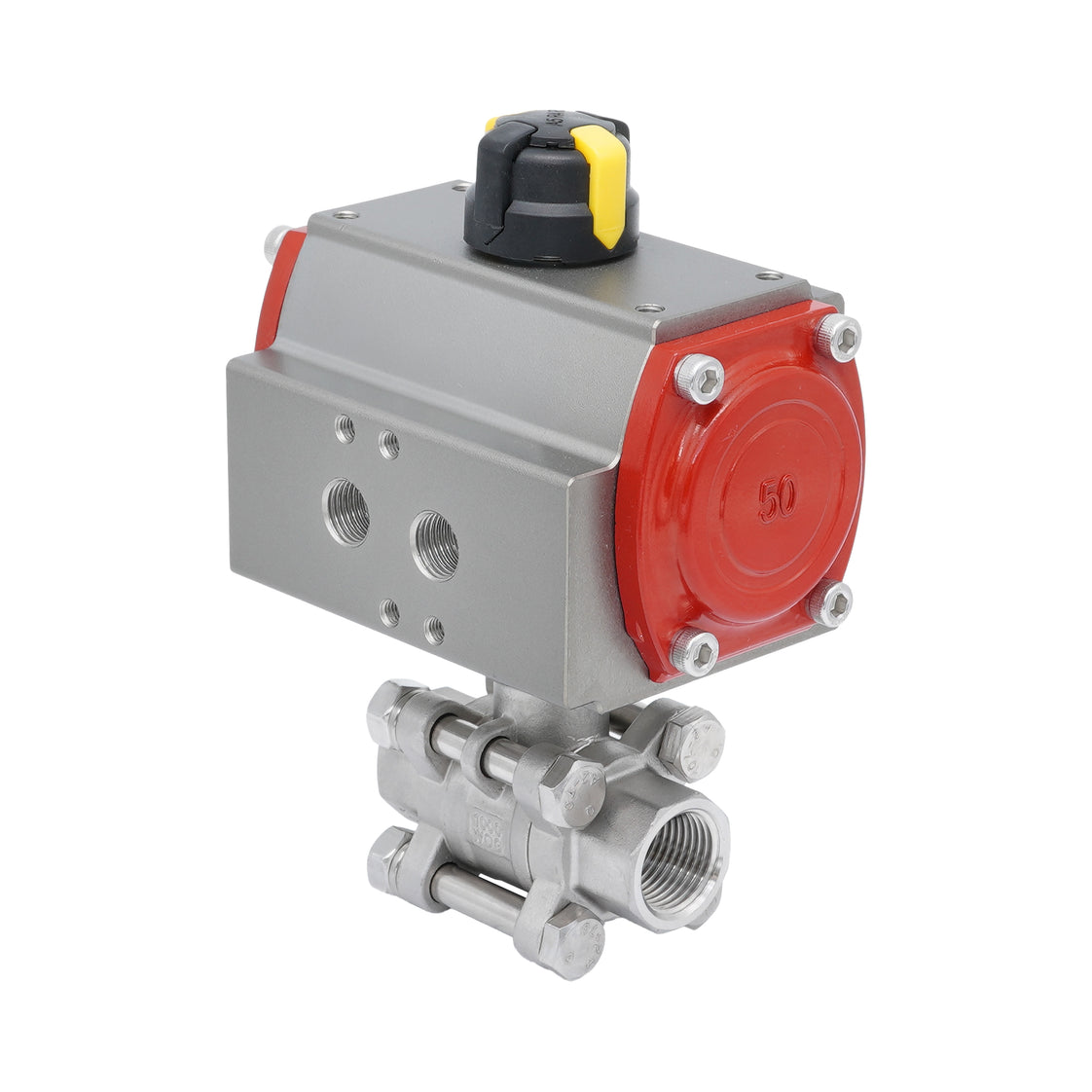

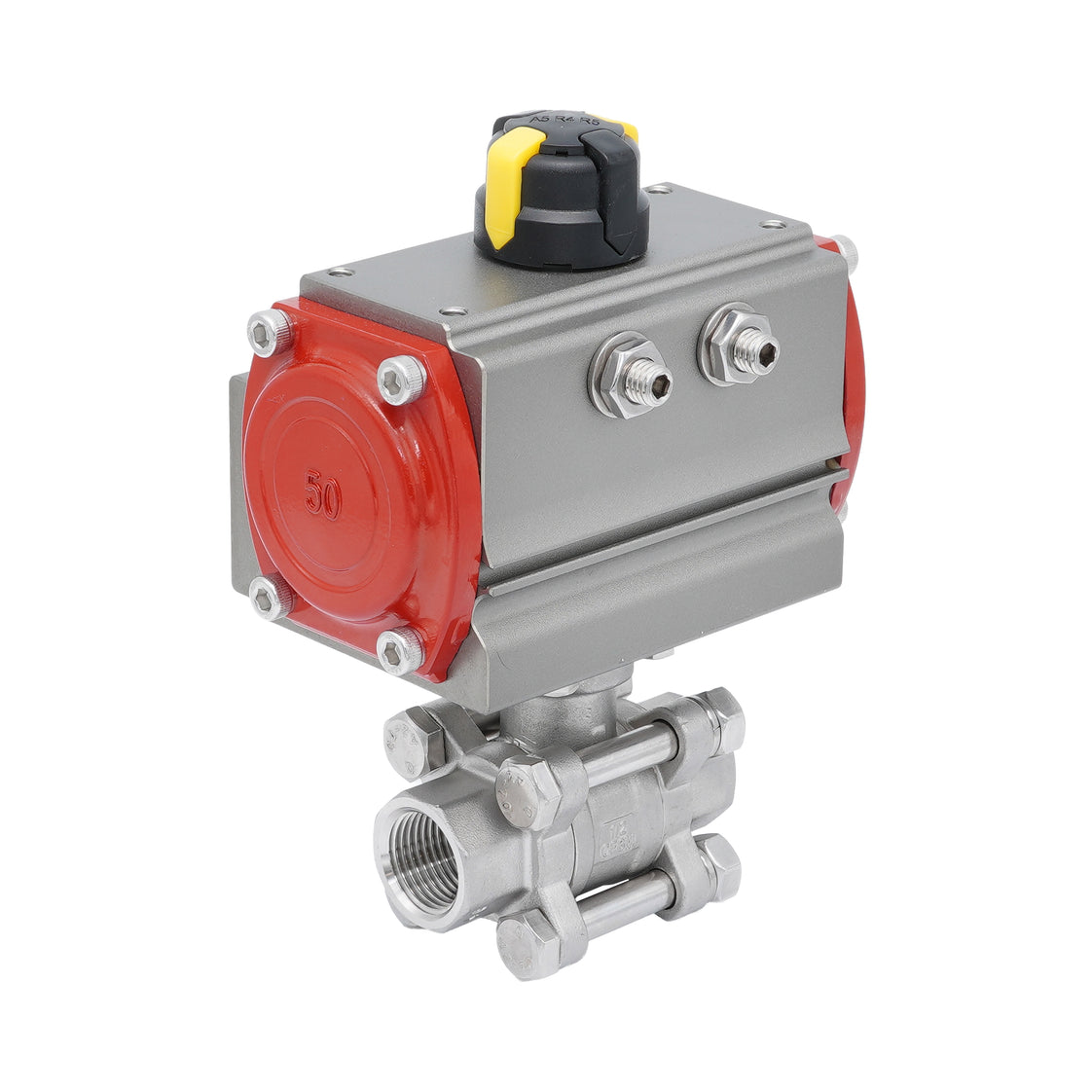

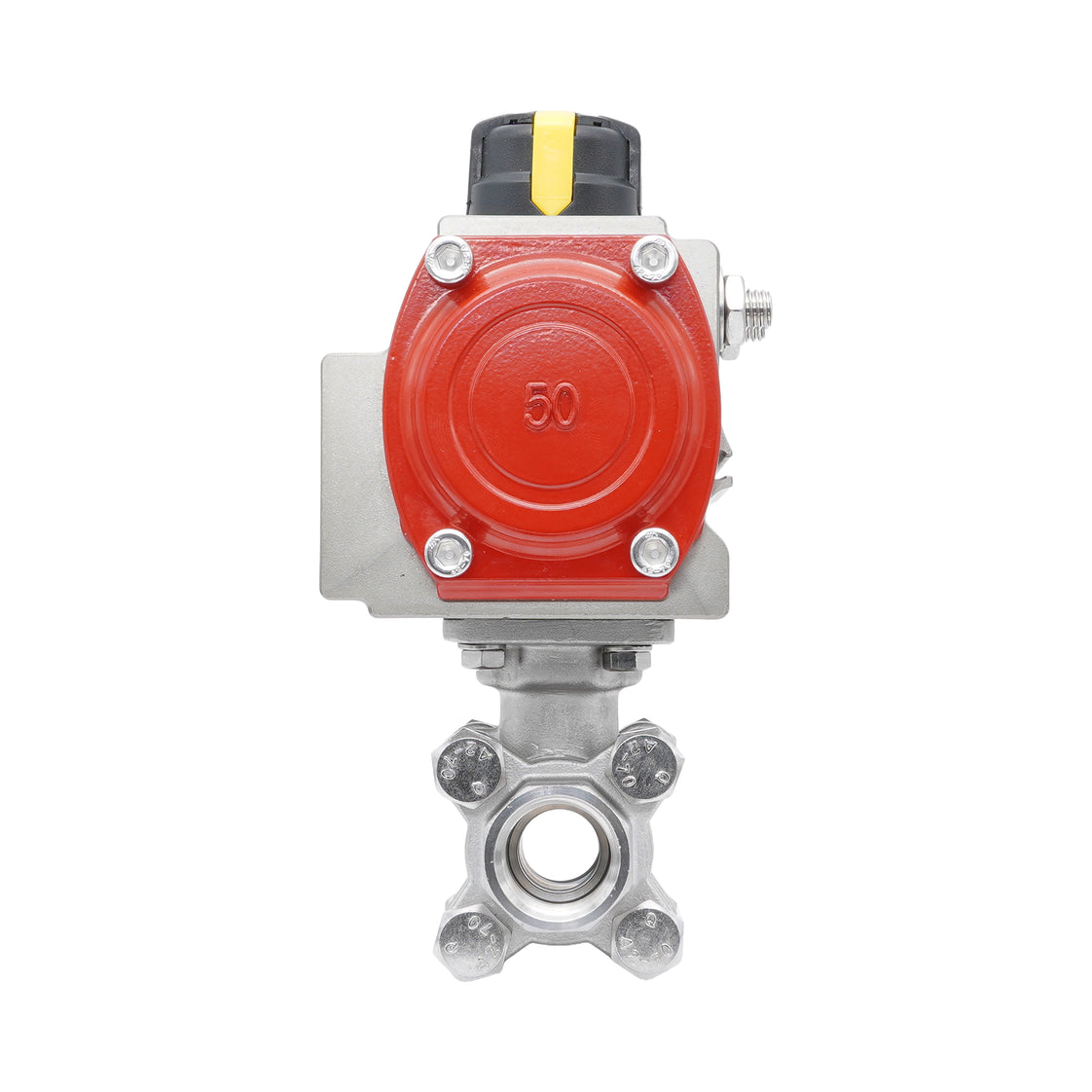

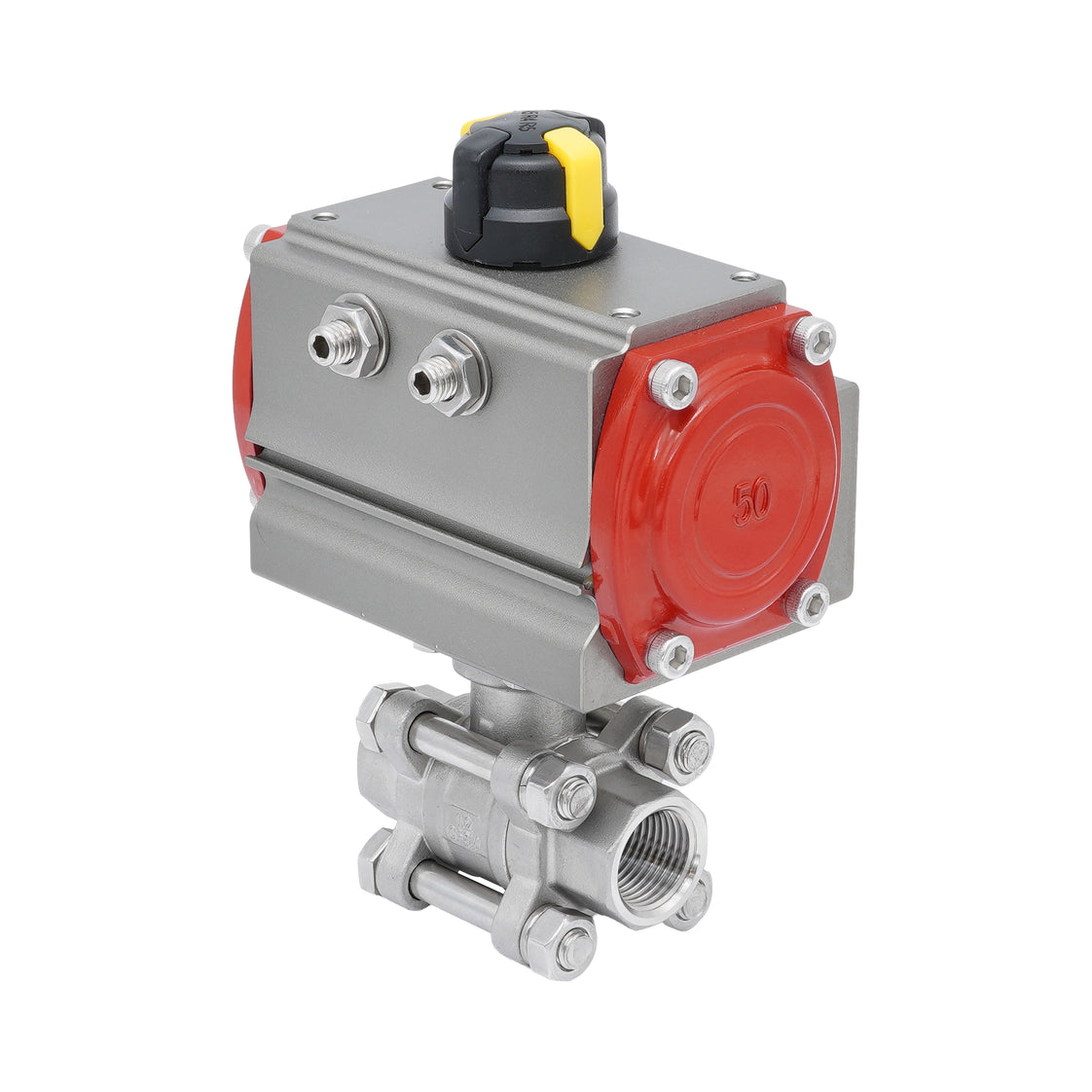

Rp 3/4'' Vanne à Bille 2 Voies en Acier Inoxydable avec Actionneur Pneumatique à Rappel par Ressort, Normalement Ouverte

Cette vanne à bille 2 voies TamesonPRO est proposée en combinaison avec un actionneur pneumatique JP Fluid Control. La vanne dispose d'un diamètre d'alésage de 20 mm et de raccords filetés Rp 3/4 BSPT. Elle convient pour des températures du fluide de -29°C à 210°C (-20°F à 410°F). La vanne peut supporter des pressions allant jusqu'à 69 bar à 20°C (1000 psi à 68°F). Le corps de la vanne et la bille sont en acier inoxydable 1.4408 avec un joint en PTFE, ce qui la rend adaptée à divers fluides agressifs et corrosifs. La valeur Kv est de 48 m³/h (Cv = 55.5 gpm). Kv exprime le débit d'eau en m³/h pour une perte de charge d'un bar.

L'actionneur dispose d'un mécanisme robuste à rappel par ressort, crémaillère et pignon, avec un corps en aluminium anodisé dur de 35- microns. La plage d'entrée pneumatique est de 3 à 8 bar (43 à 116 psi). Il convient pour une température ambiante de -20°C à 80°C (-4°F à 176°F). De plus, il est équipé d'une interface Namur 1/4 pouce pour électrovannes et d'une interface 80 x 30 mm pour boîtiers de fins de course VDI/VDE 3845 Livré non assemblé, comprenant vanne à bille, actionneur et accessoires de montage.

Avantages :

• Montage direct possible d'une électrovanne 1/4 Namur
• La vanne à bille est de conception 3- pièces permettant un nettoyage approfondi
• Plus de 500 000 cycles garantis pour l'actionneur pneumatique
• Convient pour les fluides agressifs grâce à la vanne en acier inoxydable 1.4408
• Ouverture/fermeture rapide
• Peut être équipé d'un boîtier de fins de course (VDI/VDE 3845 80 x 30 mm)
• Indicateur mécanique clair sur le dessus montrant la position de la vanne

Vanne à bille TamesonPRO série 1121

La série 1121 comprend des vannes à bille 2 voies fiables avec un corps en acier inoxydable. La bille est également en acier inoxydable et les sièges de vanne sont en PTFE. La vanne convient à divers fluides agressifs et corrosifs jusqu'à un maximum de 69 bar (1000 psi). Convient pour des températures entre -29°C et 210°C (-20°F à 410°F) et disponible de la taille Rp 1/4'' à Rp 1''. Les vannes à bille de la série 1121 disposent toutes d'une bride supérieure ISO 5211 (de F03 à max. F05) permettant le montage d'un actionneur.

Actionneurs pneumatiques JP Fluid Control

Les actionneurs pneumatiques à crémaillère et pignon JP Fluid Control sont conçus pour commander des vannes quart de tour telles que les vannes papillon et à bille, offrant des capacités marche/arrêt et modulantes. Dotés d'un boîtier en aluminium anodisé durable, ces actionneurs fournissent un couple allant jusqu'à 900 Nm (664 ft-lbf) avec une caractéristique de couple constant sur toute la plage de rotation. Conçus pour la précision et la longévité, ils ont une durée de vie de 500 000 cycles, assurant un contrôle fiable et sécurisé des vannes. Après assemblage, chaque actionneur est soumis à des tests rigoureux sur un banc d'essai entièrement automatisé, les rendant adaptés à un large éventail d'applications industrielles.
