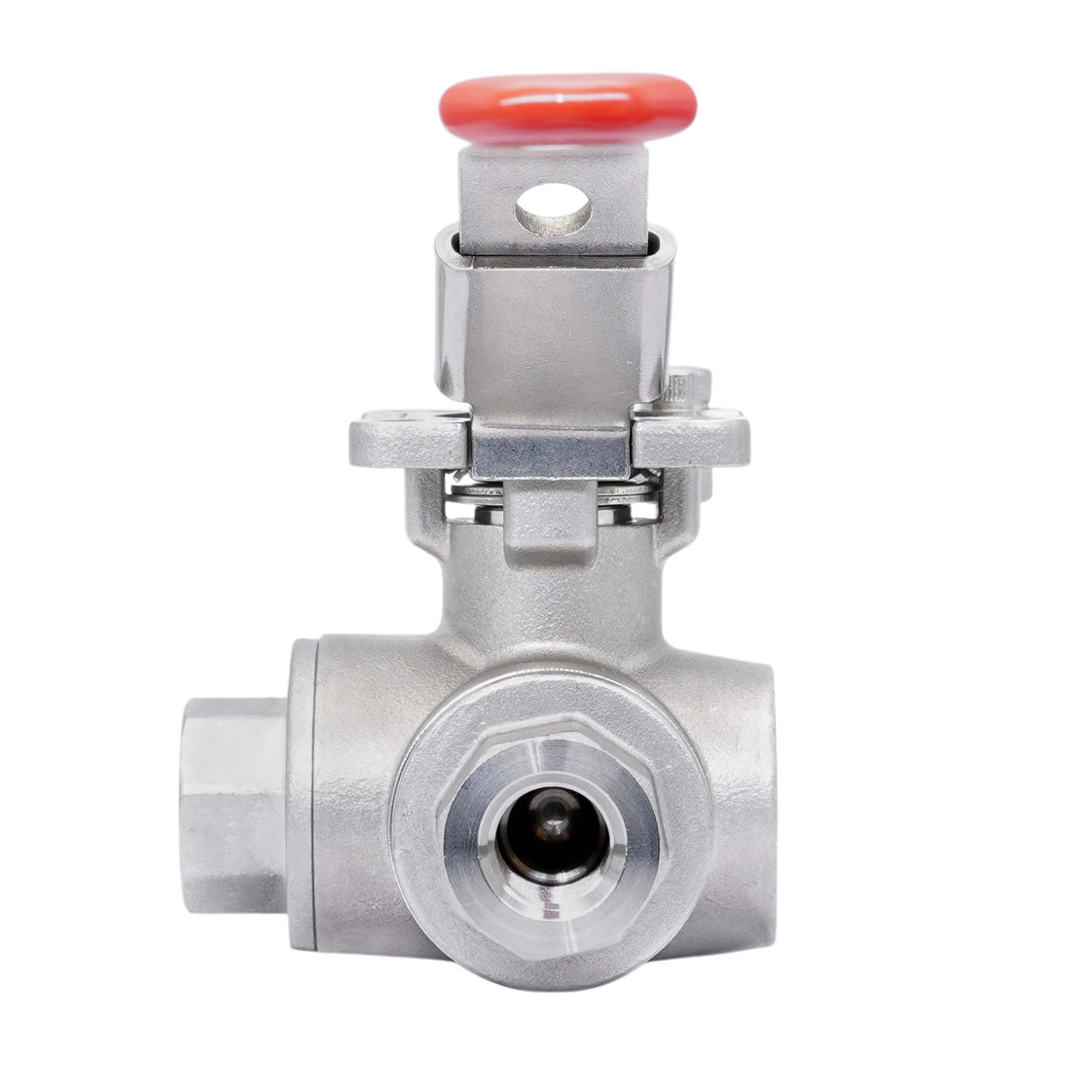

Rp 3/4'' Vanne à bille 3 voies passage en L en acier inoxydable 69 bar RTFE ISO-Top F04 - TamesonPRO 1125-034-L
Cette vanne à bille 3 voies passage en L en acier inoxydable 316 (1.4408) possède des raccords Rp 3/4 BSPT femelle et un alésage de 16 mm. Le corps et la bille sont en acier inoxydable 316 (1.4408/CF8M) avec joints RTFE, adaptés à l'eau, la vapeur, l'huile, l'air comprimé, les carburants, les solvants et les fluides agressifs jusqu\'à 69 bar à 20°C (1000 psi à 68°F). Avec notre large gamme de raccords Rp 3/4, vous pouvez le connecter à tout système de tuyauterie.
La vanne peut être utilisée dans une plage de température de -29°C à 210°C (-20°F à 410°F). La vanne a une valeur Kv de 11.2 m3/h à une pression différentielle de 1 bar (Cv = 12.9 gpm). Utilisez la poignée quart de tour pour actionner la vanne. Une rotation de 90 degrés change la position de la bille et redirige le débit. La poignée est en acier inoxydable 1.4301. La vanne est adaptée au contrôle électrique et pneumatique (bride ISO 5211 F04).
- Prix normal
- €107,44
- Prix normal
- €89,53
Description
Cette vanne à bille 3 voies passage en L en acier inoxydable 316 (1.4408) possède des raccords Rp 3/4 BSPT femelle et un alésage de 16 mm. Le corps et la bille sont en acier inoxydable 316 (1.4408/CF8M) avec joints RTFE, adaptés à l'eau, la vapeur, l'huile, l'air comprimé, les carburants, les solvants et les fluides agressifs jusqu\'à 69 bar à 20°C (1000 psi à 68°F). Avec notre large gamme de raccords Rp 3/4, vous pouvez le connecter à tout système de tuyauterie.
La vanne peut être utilisée dans une plage de température de -29°C à 210°C (-20°F à 410°F). La vanne a une valeur Kv de 11.2 m3/h à une pression différentielle de 1 bar (Cv = 12.9 gpm). Utilisez la poignée quart de tour pour actionner la vanne. Une rotation de 90 degrés change la position de la bille et redirige le débit. La poignée est en acier inoxydable 1.4301. La vanne est adaptée au contrôle électrique et pneumatique (bride ISO 5211 F04).
Avantages :
- Adaptée aux fluides agressifs grâce au corps et à la bille en acier inoxydable 316 (1.4408/CF8M)
- Max pressure of jusqu\'à 69 bar à 20°C (1000 psi à 68°F)
- Large plage de température de fonctionnement de -29°C à 210°C (-20°F à 410°F)
- Poignée verrouillable empêchant toute manipulation non autorisée ou actionnement accidentel
- Adaptée à l\'actionnement électrique ou pneumatique grâce à la bride ISO 5211 F04
Alésage et fonction de circuit
La bille a un passage en L. Une rotation de 90 degrés de la bille permet de commuter entre deux circuits.
Schéma de la fonction de circuit des vannes à passage en L
Dimensions
