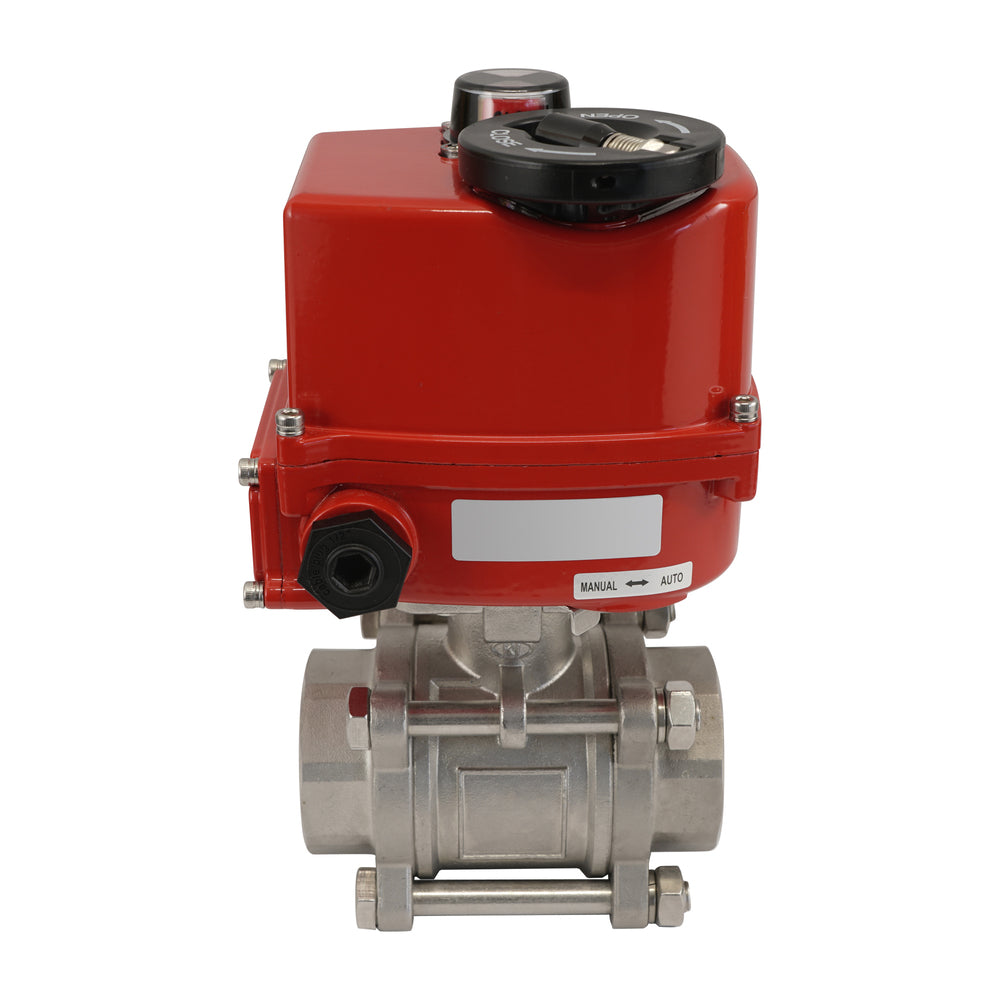

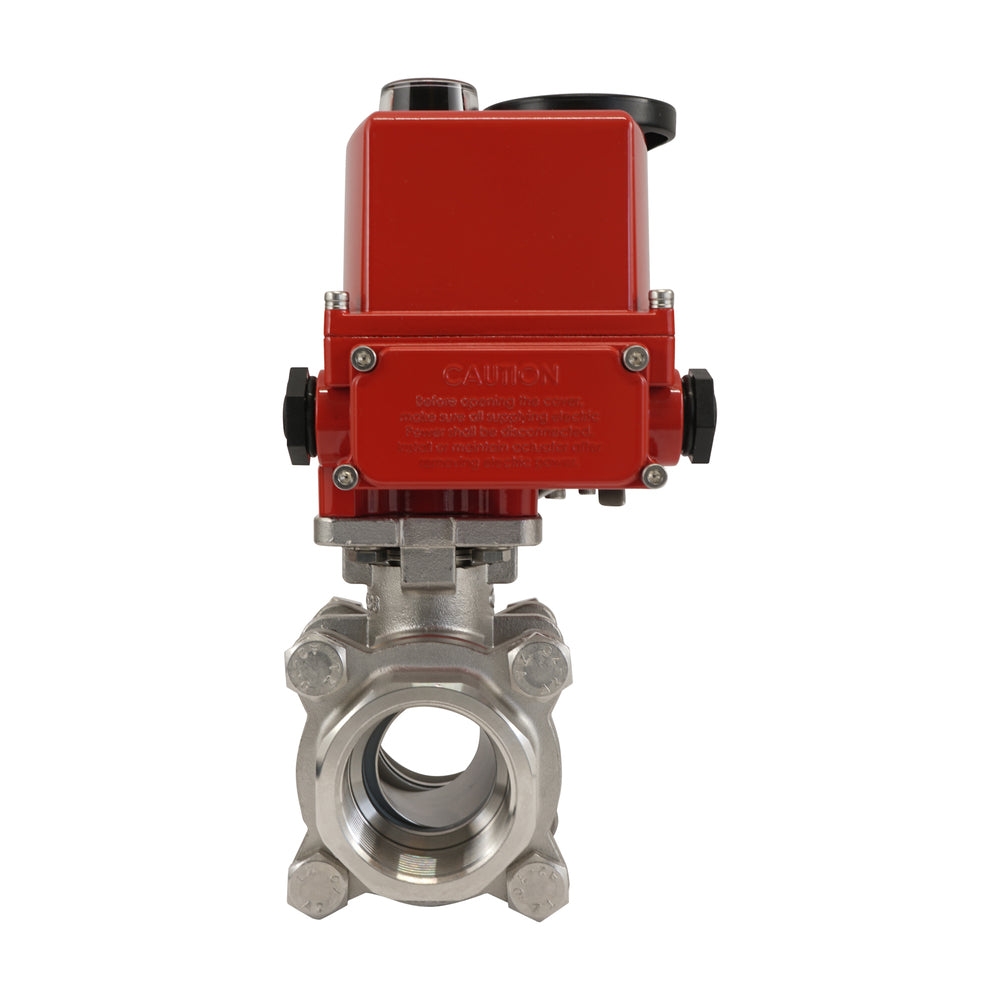

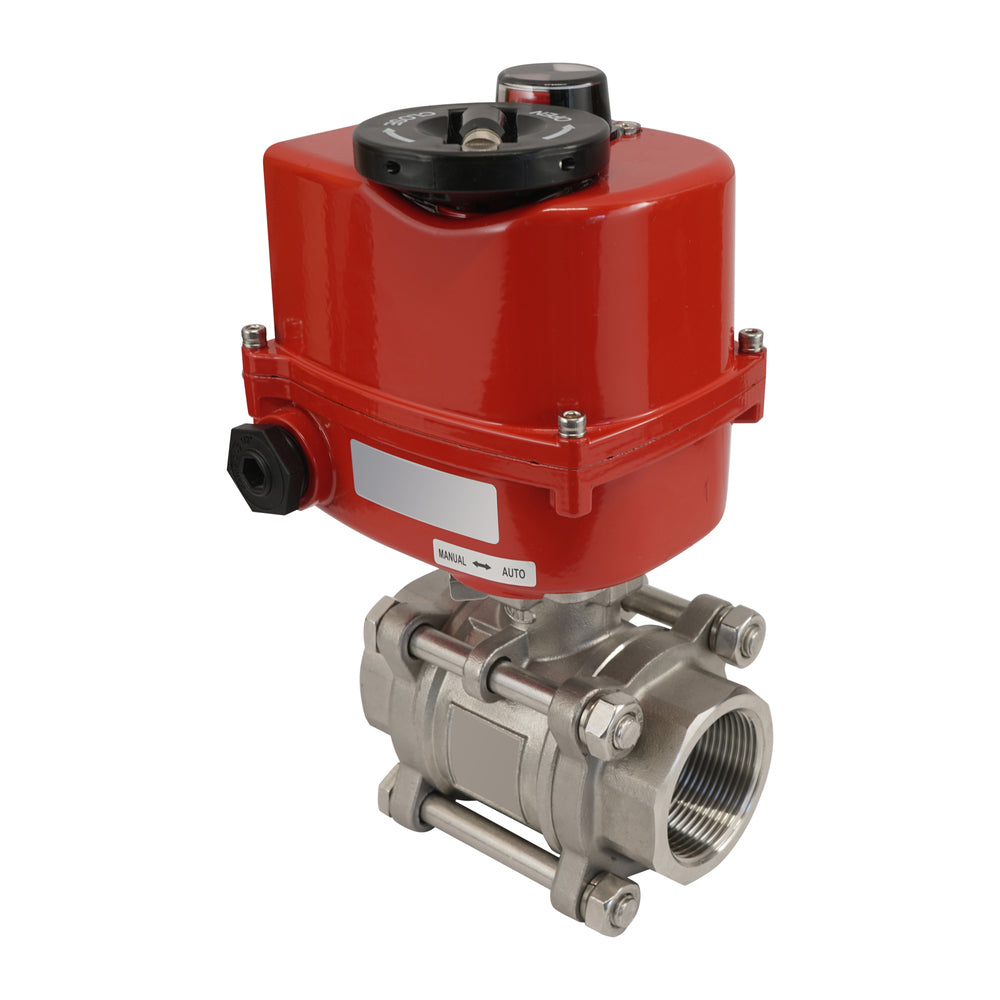

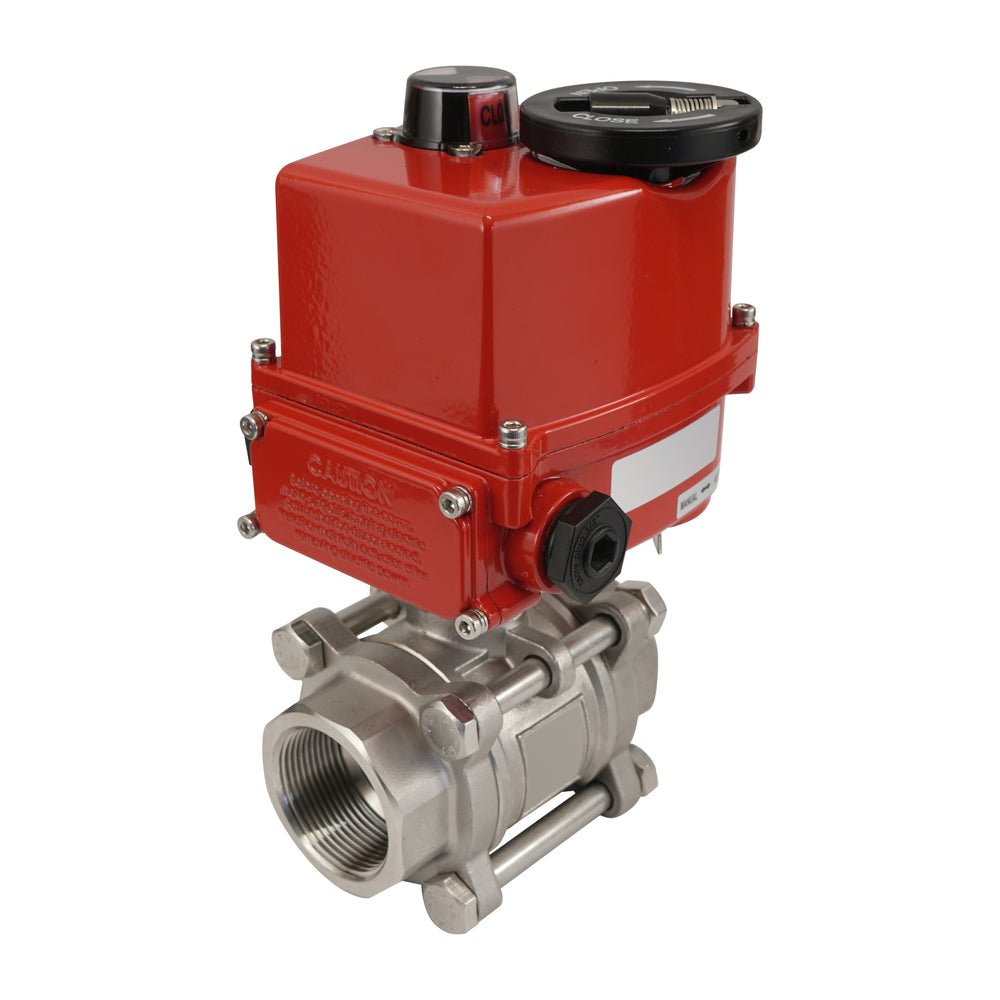

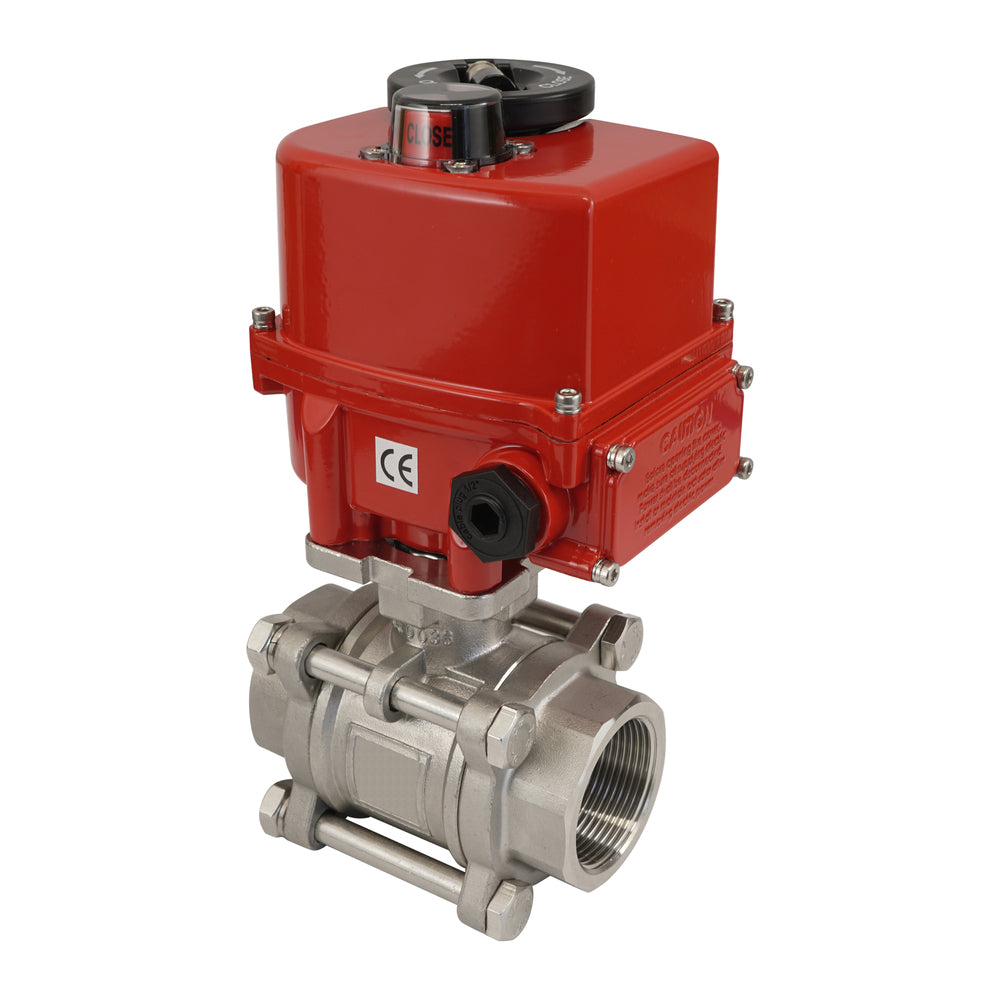

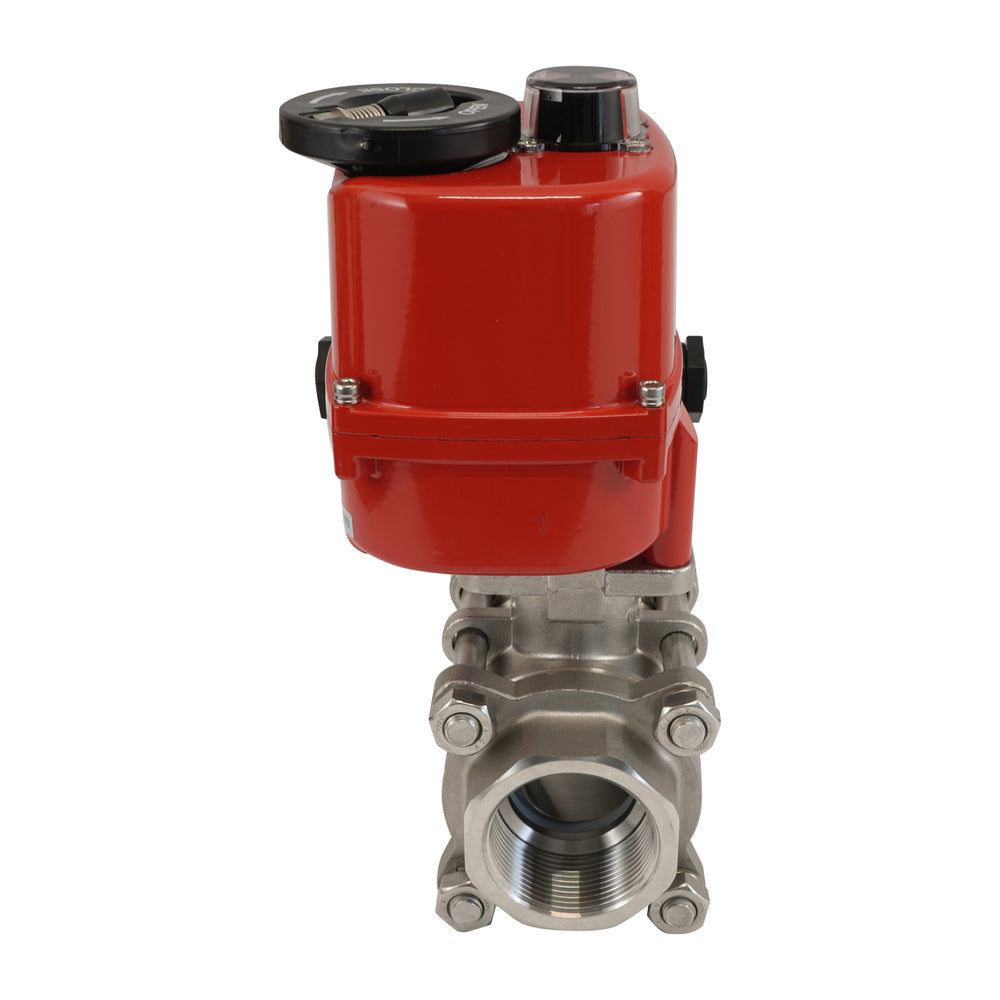

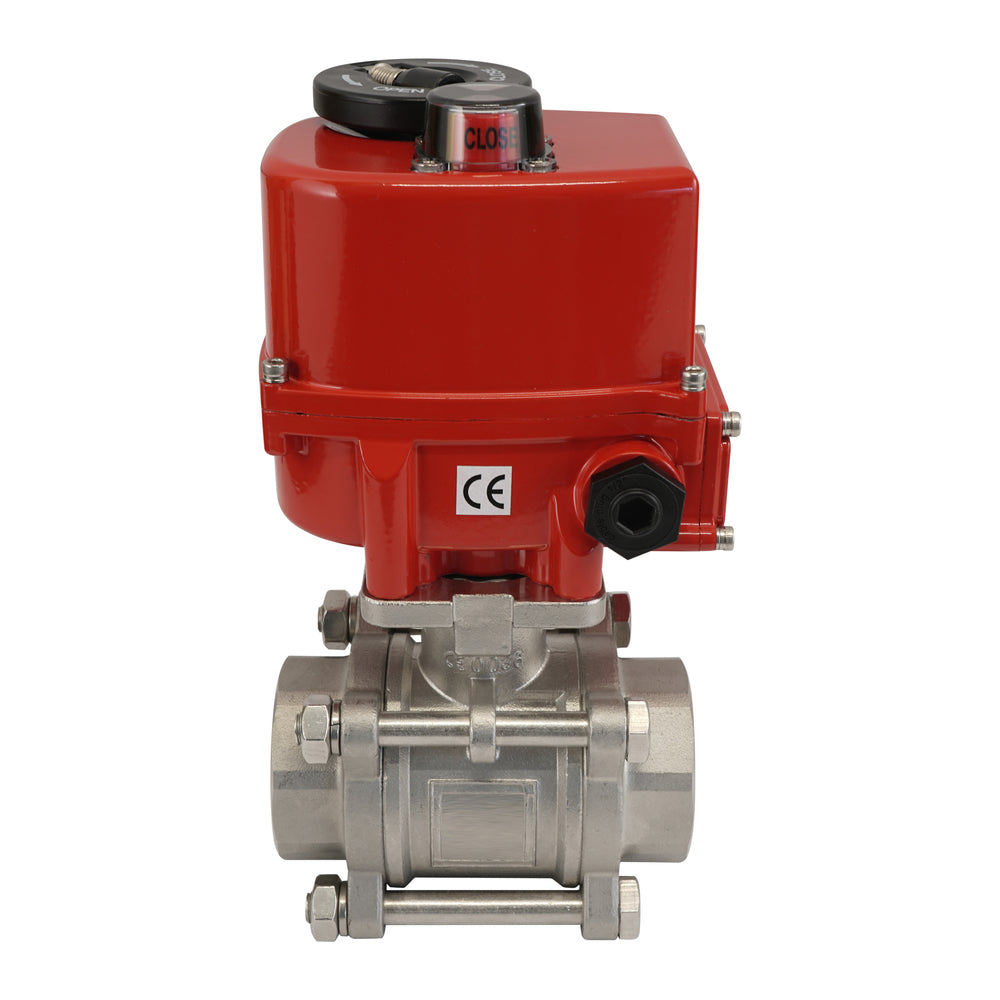

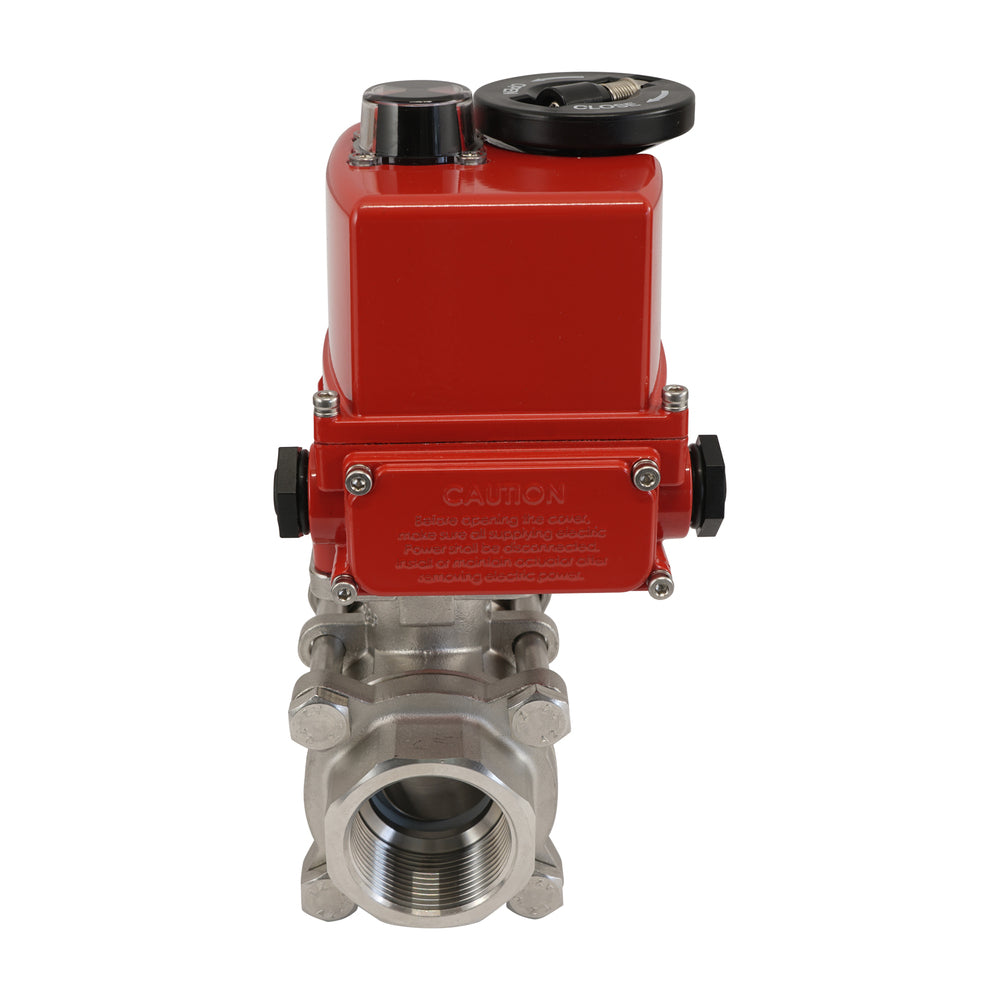

G2'' 2 Voies En Acier Inoxydable Vanne à Bille Electrique 24V AC/DC

Cet actionneur électrique est proposé en combinaison avec un robinet à boisseau sphérique à deux voies. Il peut tourner la vanne de 0 à 90 degrés avec un couple de fonctionnement de 50 Nm (couple de rupture plus élevé, voir le manuel) en 13 secondes. Il nécessite une tension d'alimentation de 24 V AC/DC, a un cycle de travail de S2 et est équipé d'un indicateur visuel de positionnement sur le dessus de l'unité pour voir clairement la position de la vanne. L'actionneur est monté sur la vanne via la bride ISO 5211 F03, F05 ou F07. La vanne à 2 voies en acier inoxydable a deux points de connexion de G 2 pouces. Le fluide circule à travers un orifice de 50 mm (valeur Kv de 265 m3/h) et la température peut être comprise entre -20 et 180 °C à une pression inférieure à 63 bars. Le joint d'étanchéité de la broche est en PTFE. Le boîtier durable de l'actionneur lui confère un indice de protection IP67 et lui permet de résister à une température ambiante comprise entre -10 et 50 °C. Avant de connecter l'actionneur, veuillez lire attentivement le manuel.

Pour :

• Il est doté d'un boîtier robuste IP67
• Il est doté d'un indicateur de position visuel clair qui permet de voir l'état de la vanne.

Cons :

• Par rapport à un actionneur pneumatique de même taille, la vitesse de fonctionnement est plus lente.

Série BL2S

BL2SA3 Robinet à boisseau sphérique

Les vannes à boisseau sphérique de la série BL2SA3 sont des vannes à boisseau sphérique fiables à deux voies avec un boîtier en acier inoxydable. Le boisseau est également en acier inoxydable et les sièges de soupape sont en PTFE/FKM. La vanne est adaptée à divers fluides agressifs et corrosifs jusqu'à un maximum de 63 bars. Convient pour des températures comprises entre -20 et 180 degrés Celsius et disponible de la taille G 1/4 à G 4. Les robinets à tournant sphérique de la série BL2SA3 sont tous équipés d'une bride supérieure ISO 5211 (de F03 à F10 maximum) qui permet le montage d'un actionneur.

Actionneur AG5

Les actionneurs de vanne électrique AG5 de JP Fluid Control offrent une liste étendue de caractéristiques standard, dont une commande de sécurité contre les dommages causés par un surcouple et une commande manuelle. Les actionneurs sont également disponibles avec différentes options telles que la modulation, appelée DPS (Digital Positioning System). La série a une plage de couple de fonctionnement comprise entre 40 et 50 Nm. L'actionneur modulant AG5 DPS peut être contrôlé par 4-20 mA, 0-10V ou 2-10V.

Pièces de rechange

Robinet à boisseau sphérique : BL2SA3-200
Actionneur : AG-550-B

Remarque : Ce produit est livré en pièces détachées, mais avec les accessoires de montage nécessaires.
