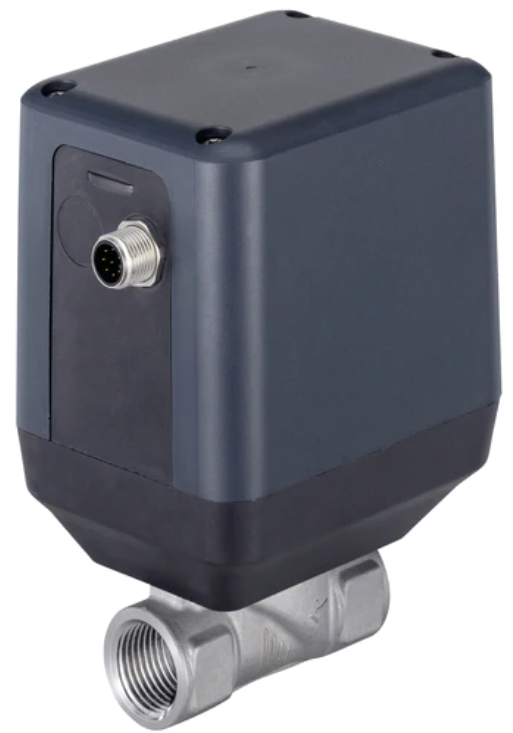

G 1 pouce Acier inoxydable 24VDC 2-Way Proportional Integrated Process Controller Disc Valve 3285 312351
Vanne à disque Bürkert 2/2 voies (type 3285) avec des ports filetés femelles G 1 pouce. Conçue pour le contrôle de débit proportionnel avec un contrôleur de processus intégré. Pour des températures de média allant de 0 à 70°C (32 à 158°F) à une pression différentielle de 0 à 6 bar (0 à 87 psi). Boîtier en acier inoxydable avec joint en céramique oxydée/FKM et un diamètre d'orifice de 25 mm. La valeur Kv est de 9,6 m3/h. La vanne est actionnée électriquement avec une tension d'alimentation de 24 V CC, contrôlée via un protocole de bus de terrain CANopen et avec un signal de valeur actuelle de processus 4-20 mA, fourni par un capteur externe (un capteur PNP doit être utilisé). Elle utilise le protocole de bus de terrain comme interface pour la communication avec le matériel.
- Prix normal
- €935,99
- Prix normal
- €779,99
Description
Cette vanne de contrôle proportionnelle Bürkert dispose d'un contrôleur PID intégré. Cela signifie que la vanne contrôle automatiquement le taux d'ouverture pour atteindre une valeur de processus de consigne, telle qu'une température ou une pression. Une entrée Fieldbus (CANOpen) doit être utilisée pour les valeurs de processus actuelles et de consigne. La valeur actuelle peut être surveillée par une sortie Fieldbus (CANOpen). De plus, cette version peut être configurée à l'aide du protocole Fieldbus (CANOpen) (spécifique à Burkert). Cela permet par exemple d'ajuster les paramètres PID. Cette vanne de contrôle proportionnelle Bürkert dispose d'un contrôleur PID intégré. Cela signifie que la vanne contrôle automatiquement le taux d'ouverture pour atteindre une valeur de processus de consigne, telle qu'une température ou une pression. Un signal d'entrée 4-20 mA doit être utilisé pour la valeur de processus actuelle. La valeur de consigne de la vanne est configurée et la sortie est surveillée via un bus de terrain numérique (CANOpen). Cela permet par exemple d'ajuster les paramètres PID.
La vanne 2 voies a des filetages femelles G 1/2 pouce et un orifice interne de 25 mm. Cela donne une valeur Kv de 9,6 m3/h (valeur Cv 11.0976 GPM). Utilisez notre calculateur Kv pour déterminer la valeur Kv optimale pour votre pression et votre débit.
La vanne Bürkert 3285 a deux disques en céramique oxydée qui ont tous deux une ouverture. En glissant un disque sur l'autre, le degré de recouvrement des trous peut être varié et donc l'ouverture de la vanne. La position du disque est actionnée par un moteur pas à pas et maintient une position avec une perte d'énergie minimale. Cela rend cette vanne très économe en énergie.
La vanne est électriquement opérée avec une tension d'alimentation de 24 V CC. Les connexions électriques sur l'actionneur sont une fiche mâle M12 à 5 broches et une fiche femelle M12 à 5 broches.
Elle peut être utilisée pour des températures de média de 0 à 70°C (32 à 158°F) à une pression de 0 à 6 bar (0 à 87 psi). Le boîtier est en acier inoxydable et il a un joint en céramique oxydée/FKM.
La vanne met 4 secondes pour passer de la position complètement ouverte à complètement fermée. Le flux passe au-dessus du siège. Elles sont adaptées pour le contrôle de médias propres qui ne réagissent pas avec les matériaux de la coque et des joints. La température ambiante varie de -10 à 60°C. Veuillez consulter le manuel d'instructions pour trouver le cycle de service approprié dans la plage de température.
Avantages :
- Temps de réponse rapide
- Équipé d'un contrôleur de processus intégré
- Utilise un protocole de bus de terrain (CANOpen) comme interface de paramétrage
- L'actionneur dispose d'une fonction d'économie d'énergie
- Boîtier résistant aux médias corrosifs et agressifs grâce à la conception en acier inoxydable
- Convient pour le contrôle de processus grâce à la fonction PID intégrée
- Affichage LED indiquant la position de la vanne
Inconvénients :
- Sensibilité à la saleté, donc un filtre doit être appliqué en amont (≤ 0,3 mm)
Série 3285
La série Burkert 3285 est conçue pour contrôler le débit de médias liquides et gazeux. Seuls des médias propres, liquides ou gazeux, qui ne réagissent pas avec les corps et les matériaux d'étanchéité, peuvent être contrôlés. La vanne utilise un disque en céramique pour changer la taille de l'orifice, qui est disponible en tailles de 8 à 25 mm. Il y a deux disques, l'un agit comme le siège de la vanne et ne bouge pas, tandis que l'autre tourne et change le diamètre de l'orifice. Celles-ci sont adaptées pour des pressions de fonctionnement allant de 0 à 6 bar (0 à 87 psi) et des températures de média allant de 0 à 70 °C (32 à 158 °F). Le type 3285 est disponible en tant que vanne ON/OFF standard ou vanne proportionnelle, en version avec positionneur intégré et en version avec contrôleur de processus intégré. Ces vannes de contrôle sont disponibles en acier inoxydable et en laiton.
