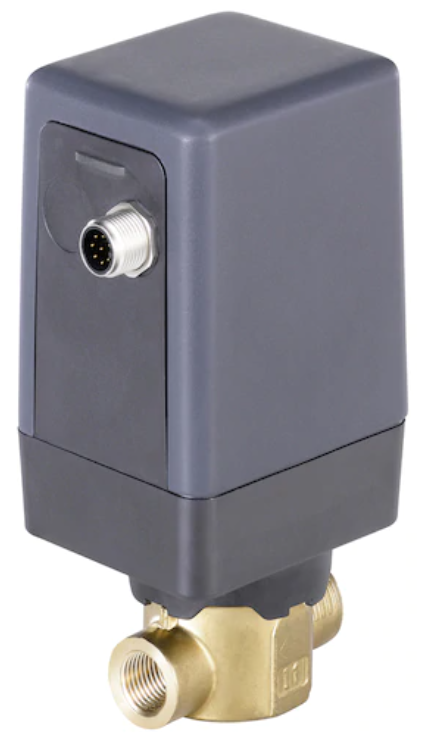

Vanne à Globe Proportionnelle Intégrée à Positionneur 2 Voies en Laiton G 1/4 Pouce 24VDC 3280 311341

Ce robinet de contrôle proportionnel Bürkert a un positionneur intégré. Cela signifie que le robinet contrôle automatiquement le taux d'ouverture pour atteindre une valeur de position de consigne. Une entrée Fieldbus (CANOpen) doit être utilisée pour la valeur de consigne. La position du robinet peut être surveillée par une sortie Fieldbus (CANOpen). De plus, cette version utilise un protocole de communication Fieldbus (CANOpen) pour la paramétrisation. Cette version 'positionneur' ne comprend pas de contrôleur pour optimiser une valeur de processus externe telle qu'une température (voir version 'contrôle de processus').

Le robinet à 2 voies a des filetages femelles G 1/4 pouce et un orifice interne de 2 mm. Cela donne une valeur Kv de 0,15 m³/h (valeur Cv 0,1734 GPM). Utilisez notre calculateur Kv pour déterminer la valeur Kv optimale pour votre pression et votre débit.

Le mouvement angulaire du moteur est converti en mouvement translational à l'aide d'une vis à filetage qui est rigidement connectée à la tige du robinet. La tige du robinet est connectée à un cône de contrôle qui affecte la taille de l'orifice. Le joint en élastomère est directement connecté au cône de contrôle afin que le média s'écoule sous le siège et ne soit pas en contact avec l'actionneur. La position du robinet à globe est actionnée par un moteur pas à pas et maintient une position avec une perte d'énergie minimale. Cela rend ce robinet très économe en énergie.

Le robinet est actionné électriquement avec une tension d'alimentation de 24 V CC. La connexion électrique sur l'actionneur est une fiche mâle M12 à 5 broches.

Il peut être utilisé pour des températures de média de 0 à 70°C (32 à 158°F) à une pression de 0 à 6 bar (0 à 87 psi). Le boîtier est en laiton et il a un joint FKM.

Le robinet met 2,5 secondes pour passer de la position complètement ouverte à complètement fermée. Le flux passe sous le siège. Ils sont adaptés au contrôle de médias propres qui ne réagissent pas avec les matériaux de boîtier et de joint. La température ambiante varie de -10 à 60°C. Veuillez consulter le manuel d'instructions pour trouver le cycle de service approprié dans la plage de température.

Avantages :

• Temps de réponse rapide
• Équipé d'un positionneur intégré
• Utilise un protocole Fieldbus (CANOpen) comme interface de paramétrisation
• L'actionneur dispose d'une fonction d'économie d'énergie
• Affichage LED indiquant la position du robinet

Inconvénients :

• Sensibles à la saleté, donc un filtre doit être appliqué en amont (≤ 0,3 mm)

Série 3280

La série 3280 de Burkert est conçue pour contrôler le débit de médias liquides et gazeux. Seul un média propre, liquide ou gazeux, qui ne réagit pas avec les corps et les matériaux d'étanchéité, peut être contrôlé. Ces robinets à globe motorisés sont idéaux pour le contrôle de débit proportionnel avec des orifices allant de 2 à 10 mm. Le mouvement angulaire du moteur est converti en mouvement translational à l'aide d'une vis à filetage qui est rigidement connectée à la tige du robinet. La tige du robinet est connectée à un cône de contrôle qui affecte la taille de l'orifice. Le joint en élastomère est directement connecté au cône de contrôle afin que le média s'écoule sous le siège et ne soit pas en contact avec l'actionneur. Ceux-ci sont adaptés pour des pressions de fonctionnement allant de 0 à 6 bar (0 à 87 psi) et des températures de média allant de 0 à 70 °C (32 à 158 °F). Le type 3280 est disponible en tant que robinet ON/OFF standard ou robinet proportionnel, en tant que version avec positionneur intégré et en tant que version avec contrôleur de processus intégré. Ces vannes de contrôle sont disponibles en acier inoxydable et en laiton.
