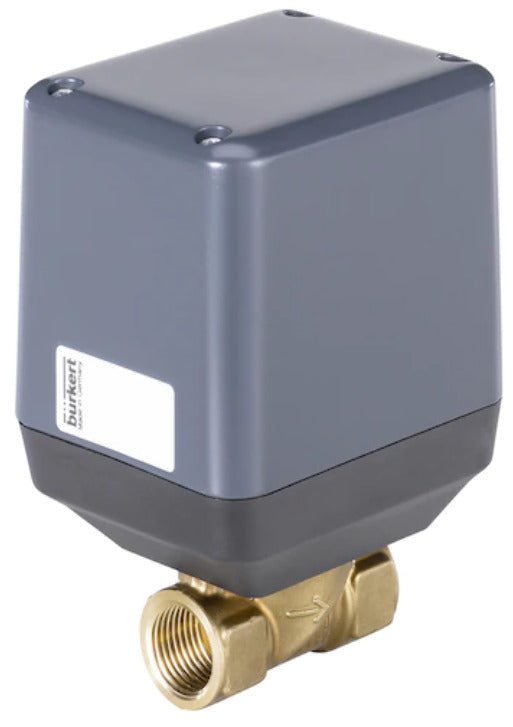

G 1/2 pouce Laiton 24VDC 2-Way Proportional Integrated Process Controller Disc Valve 3285 287867

Cette vanne de régulation proportionnelle Bürkert est équipée d'un régulateur PID intégré. Cela signifie que la vanne contrôle automatiquement le taux d'ouverture pour atteindre une valeur de consigne du processus, telle qu'une température ou une pression. Une entrée 0-10 V doit être utilisée pour les valeurs réelles et les valeurs de consigne du processus. La valeur réelle peut être contrôlée par une sortie 0-10 V. En outre, cette version peut être configurée à l'aide du protocole de bus de terrain (büS) (spécifique à Burkert). Cela permet par exemple d'ajuster les paramètres PID.

La vanne à 2 voies a un filetage femelle G 1/2 pouce et un orifice interne de 10 mm. Il en résulte une valeur Kv de 2,5^m3/h(valeur Cv 2,89 GPM). Utilisez notre calculateur de Kv pour déterminer la valeur de Kv optimale pour votre pression et votre débit.

La vanne Bürkert 3285 comporte deux disques en céramique oxydée qui présentent tous deux une ouverture. En faisant glisser un disque sur l'autre, on peut faire varier le degré de recouvrement des trous et donc l'ouverture de la valve. La position du disque est actionnée par un moteur pas à pas et maintient une position avec une perte de puissance minimale. Cela rend cette vanne très efficace sur le plan énergétique.

La vanne est actionnée électriquement avec une tension d'alimentation de 24 V DC. Les connexions électriques sur l'actionneur sont un connecteur M12 mâle à 8 broches et un connecteur M12 femelle à 5 broches.

Il peut être utilisé pour des températures de fluide de 0 à 70°C (32 à 158°F) à une pression de 0 à 6 bar (0 à 87 psi). Le boîtier est en laiton et il est doté d'un joint en céramique oxydée/FKM.

La vanne met 4 secondes pour passer de la position complètement ouverte à la position complètement fermée. L'écoulement se fait au-dessus du siège. Ils conviennent au contrôle de fluides propres qui ne réagissent pas avec les matériaux du boîtier et du joint. La température de l'environnement va de -10 à 60°C. Veuillez consulter le manuel d'instructions pour trouver le cycle de fonctionnement approprié dans la plage de température.

Pour :

• Temps de réponse rapide
• Équipé d'un contrôleur de processus intégré
• Utilise un protocole de bus de terrain (büS) comme interface de paramétrage
• L'actionneur est doté d'une fonction d'économie d'énergie
• Convient au contrôle de processus grâce à la fonction PID intégrée
• L'affichage LED indique la position de la vanne

Cons :

• Sensible à la saleté, il faut donc appliquer un filtre en amont (≤ 0,3 mm)

Série 3285

La série 3285 de Burkert est conçue pour contrôler le débit des fluides liquides et gazeux. Seul un fluide propre, liquide ou gazeux, qui ne réagit pas avec les corps et les matériaux d'étanchéité, peut être contrôlé. La vanne utilise un disque en céramique pour modifier la taille de l'orifice, disponible dans des tailles allant de 8 à 25 mm. Il y a deux disques, l'un sert de siège à la soupape et ne bouge pas, tandis que l'autre tourne et modifie le diamètre de l'orifice. Ils sont adaptés à une pression de fonctionnement comprise entre 0 et 6 bars (0 et 87 psi) et à une température du fluide comprise entre 0 et 70 °C (32 et 158 °F). Le type 3285 est disponible en tant que vanne standard ON/OFF ou proportionnelle, en version avec positionneur intégré et en version avec contrôleur de processus intégré. Ces vannes de contrôle sont disponibles en acier inoxydable et en laiton.
