FRL G3/4'' 4000 l/min 0,5-10,0bar/7-145psi Standard 5
Avis: Ce produit n`est plus fabriqué
Ce FRL (Filtre Régulateur Lubrificateur) pneumatique G 3/4 pouces est utilisé pour filtrer les contaminants supérieurs à 40 microns et réguler la pression de sortie entre 0,5 et 10,0 bars (7 à 145 psi). et lubrifier l'air avec de l'huile. Le régulateur s'autoalimente. Comprend un manomètre. Le débit maximum est de 4000 l/min (toujours utiliser le diagramme de débit pour un dimensionnement correct). La vanne de vidange semi-automatique s'ouvre à chaque fois que l'air comprimé est coupé. Convient pour une entrée maximale de 25,0 bar (363 psi) et des températures comprises entre -10 et 60 °C (14 et 140 °F). Le débit minimum pour l'égouttement de l'huile est de 170 l/min. La capacité d'huile est de 550 cm3. Pour régler la pression de sortie, tirez le volant vers le haut et tournez-le.
Avis: Ce produit n`est plus fabriqué
Description

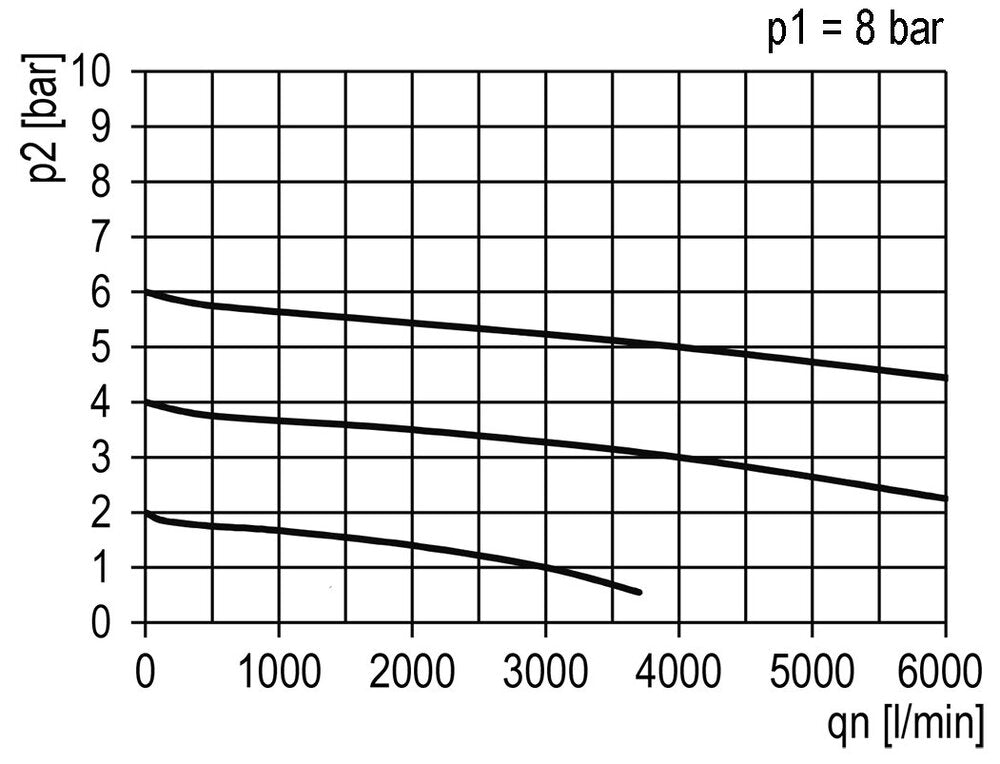

Ce filtre régulateur lubrificateur (FRL) combine trois fonctions. Le filtre élimine l'eau, la saleté et les autres particules nocives supérieures à 40 microns. Le régulateur de pression ajuste la pression en continu à un niveau stable, même lorsque la pression d'entrée varie. Le niveau peut être réglé entre 0,5 et 10,0 bars (7 à 145 psi). Le lubrificateur introduit de l'huile dans l'air pneumatique pour réduire la friction interne des composants pneumatiques. La plupart des équipements pneumatiques modernes n'ont pas besoin d'être lubrifiés. N'utilisez un lubrificateur que si l'équipement en aval le nécessite. Le type d'huile de lubrification recommandé est l'huile de turbine ISO-VG32. Ce modèle est équipé d'orifices G 3/4 pouces. Le débit maximum est de 4000 l/min. Veuillez noter que le débit maximum seul ne fournit pas suffisamment d'informations pour un dimensionnement correct. Utilisez la courbe de débit pour déterminer si la chute de pression (droop) est acceptable dans la plage de débit prévue. La courbe de débit indique le débit pour une pression d'entrée définie avec plusieurs pressions de sortie. Pour chaque pression de sortie, on peut voir comment la pression change avec l'augmentation du débit. Il est recommandé d'utiliser l'appareil dans la zone plate de la courbe, et non au début ou à la fin de la courbe. Notez que le régulateur de pression contrôle la pression de sortie et non le débit. La pression de sortie peut être réglée en tirant le volant vers le haut et en le tournant.

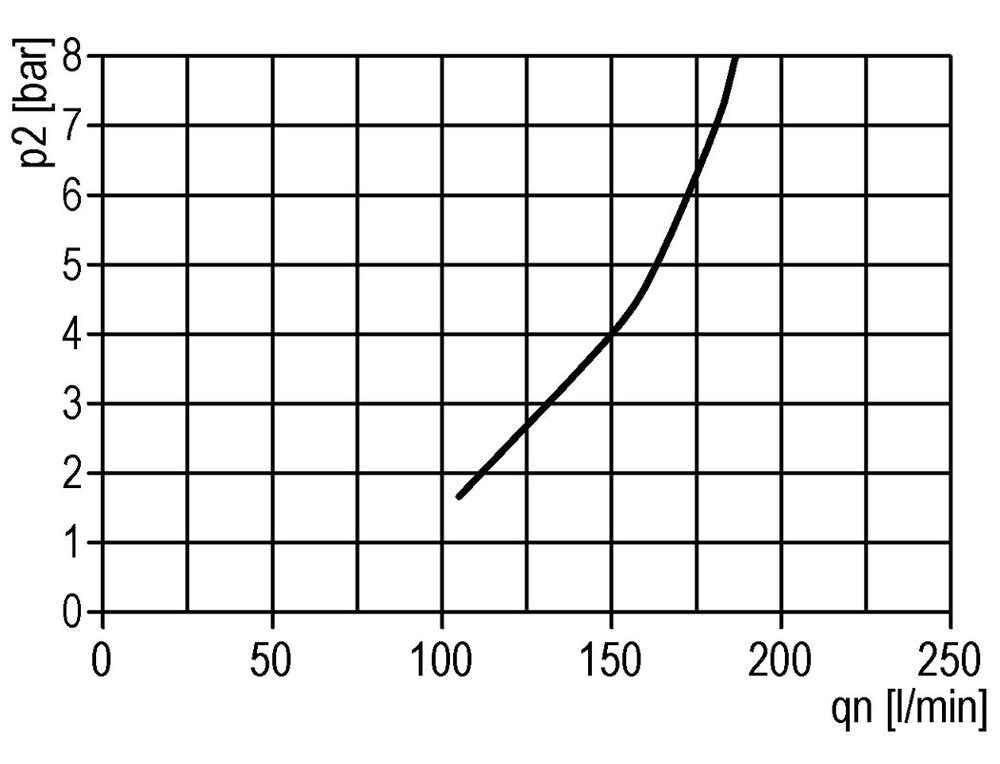

La pression d'entrée maximale est de 25,0 bar (363 psi) et la plage de température est comprise entre -10 et 60 °C (14 et 140 °F). Il est équipé d'un purgeur de condensats semi-automatique d'une capacité de 300 cm3. Semi-automatique signifie qu'il se vide dès que la ligne aérienne est dépressurisée, mais il peut également être vidé manuellement. Il y a une soupape de sécurité intégrée du côté de la sortie lorsque la pression réglée est dépassée. Le lubrificateur nécessite un débit minimal de 170 l/min et peut contenir 550 cm3 d'huile. Le boîtier est en aluminium et les bols du filtre et du lubrificateur sont en métal.
Les supports de montage doivent être commandés séparément.
