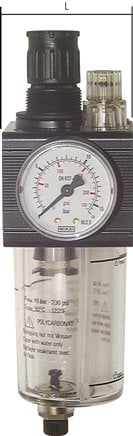

FRL G1/2'' 3400l/min 0.5-16.0bar/7-232psi Combo 2
Avis: Ce produit n`est plus fabriqué
Ce FRL (Filtre Régulateur Lubrificateur) pneumatique G 1/2 pouce est utilisé pour filtrer les contaminants supérieurs à 40 microns et réguler la pression de sortie entre 0,5 et 16,0 bar (7 à 232 psi). et lubrifier l'air avec de l'huile. Comprend un manomètre. Le débit maximum est de 3400 l/min (toujours utiliser le diagramme de débit pour un dimensionnement correct). Convient pour une entrée maximale de 16,0 bar (232 psi) et des températures comprises entre 0 et 50 °C (32 et 122 °F). Le débit minimum pour l'écoulement de l'huile est de l/min. La capacité d'huile est de 150 cm3. Pour régler la pression de sortie, tirez le volant vers le haut et tournez-le.
Avis: Ce produit n`est plus fabriqué
Description
Ce filtre régulateur lubrificateur (FRL) combine trois fonctions. Le filtre élimine l'eau, la saleté et les autres particules nocives supérieures à 40 microns. Le régulateur de pression ajuste la pression en continu à un niveau stable, même lorsque la pression d'entrée varie. Le niveau peut être réglé entre 0,5 et 16,0 bars (7 à 232 psi). Le lubrificateur introduit de l'huile dans l'air pneumatique pour réduire la friction interne des composants pneumatiques. La plupart des équipements pneumatiques modernes n'ont pas besoin d'être lubrifiés. N'utilisez un lubrificateur que si l'équipement en aval le nécessite. Le type d'huile de lubrification recommandé est l'huile de turbine ISO-VG32. Ce modèle est doté d'orifices G 1/2 pouce. Le débit maximum est de 3400 l/min. Veuillez noter que le débit maximum seul ne fournit pas suffisamment d'informations pour un dimensionnement correct. Utilisez la courbe de débit pour déterminer si la chute de pression (droop) est acceptable dans la plage de débit prévue. La courbe de débit indique le débit pour une pression d'entrée définie avec plusieurs pressions de sortie. Pour chaque pression de sortie, on peut voir comment la pression change avec l'augmentation du débit. Il est recommandé d'utiliser l'appareil dans la zone plate de la courbe, et non au début ou à la fin de la courbe. Notez que le régulateur de pression contrôle la pression de sortie et non le débit. La pression de sortie peut être réglée en tirant le volant vers le haut et en le tournant.
La pression d'entrée maximale est de 16,0 bar (232 psi) et la plage de température est comprise entre 0 et 50 °C (32 et 122 °F). Il est équipé d'un système d'évacuation des condensats automatique (vanne d'évacuation externe) d'une capacité de 75 cm3. Le lubrificateur nécessite un débit minimal de l/min et peut contenir 150 cm3 d'huile. Le boîtier est en zinc moulé sous pression et les bols du filtre et du lubrificateur sont en polycarbonate (PC).
Les supports de montage doivent être commandés séparément.
