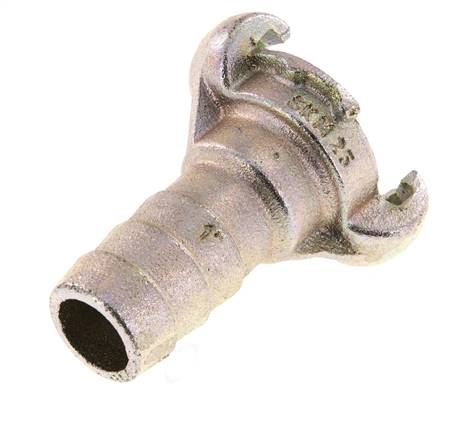

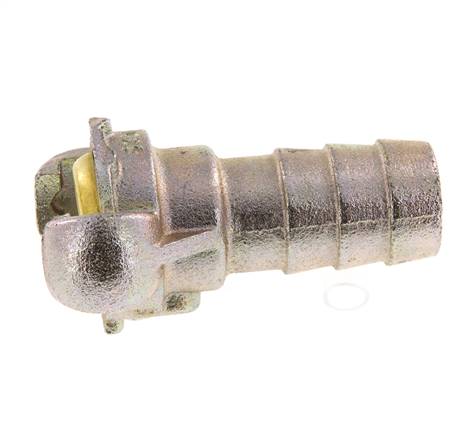

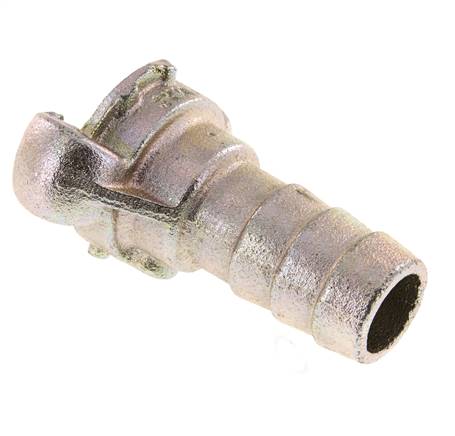

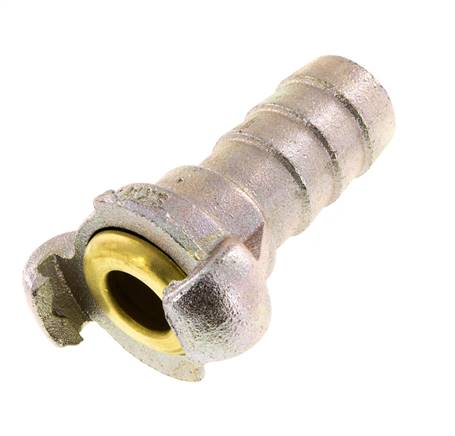

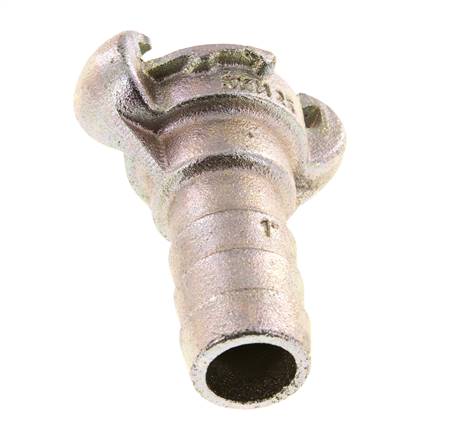

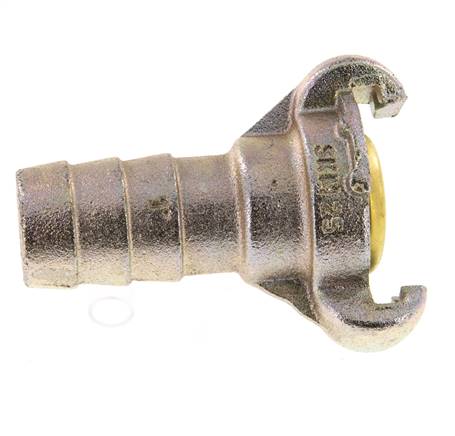

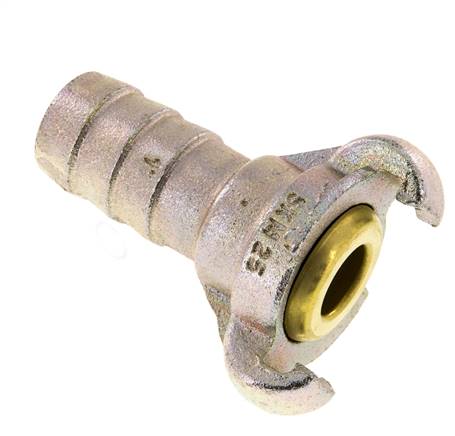

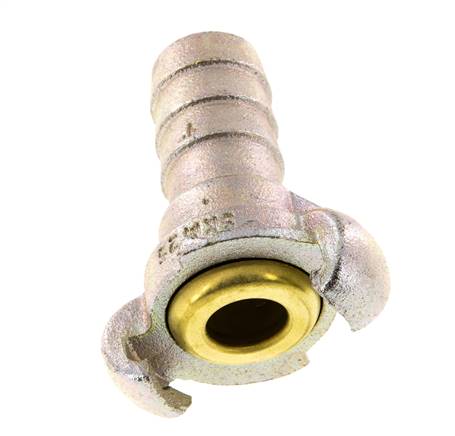

Fonte DN 19 DIN 3489 Raccord à griffes torsadées 25 mm (1'') Raccord cannelé

Ce raccord à griffes de compresseur en fonte DIN 3489 (similaire) (distance de 42 mm entre les griffes) est doté d'un raccord de colonne de tuyau de 25 mm (1 pouce). Il est très similaire à la norme DIN 3489 et est généralement connecté à un raccord de compresseur conforme à la norme DIN 3238 pour une sécurité accrue contre le découplage accidentel. Le tuyau peut être simplement monté sur la colonne de tuyau et, en option, un collier de serrage peut être utilisé pour fixer correctement le tuyau. Il a un diamètre nominal de 19 mm. Chaque accouplement comporte deux griffes à 180 degrés et est généralement relié à un autre accouplement à griffes. Pour les connecter, il faut les pousser l'une contre l'autre, puis faire tourner les griffes pour qu'elles soient à 45 degrés l'une de l'autre afin de sécuriser la connexion et d'assurer l'étanchéité. Il convient jusqu'à 10 bars dans une plage de température de -40 à 95 °C. Il est muni d'un joint en laiton. Il possède une protection de surface galvanique/électrolytique zinguée. Ce raccord de compresseur est généralement utilisé dans des environnements exigeants et pour des débits d'air plus importants, tout en conservant une méthode de connexion rapide avec un joint étanche.

Pour :

• Elle est similaire à la norme DIN 3489.
• Il possède une protection de surface galvanique/électrolytique zinguée.
• Ce raccord de compresseur est généralement utilisé dans des environnements exigeants et pour des débits d'air plus importants, tout en conservant une méthode de connexion rapide avec un joint étanche.

Accouplements de compresseurs, largeur de serrage 42 mm (DIN 3489 / DIN 3238) série

Notre gamme de raccords pneumatiques s'étend de DN 2,7 à 19 mm pour les fiches et les prises standard, ainsi qu'une variété de raccords pneumatiques de sécurité, de raccords pour compresseurs, de manifolds, de raccords à griffes pour compresseurs, et le système Multilink de CEJN. Différents types de raccords sont disponibles pour chacun d'entre eux (filets femelles, filets mâles, colonne de tuyau, écrou-raccord, etc.) avec une large gamme de pressions minimales et maximales. Nos options à code couleur non interchangeable vous donnent un indicateur visuel clair des lignes à connecter. Les raccords pneumatiques de sécurité sont dotés de boutons-poussoirs, de pivots et de glissières comme fonction de déclenchement de sécurité. Nos accouplements à griffes pour compresseurs de 42 mm sont conformes à la norme DIN 3489 (similaire) ainsi qu'à la norme DIN 3238 (Mody) pour les applications de sécurité.
