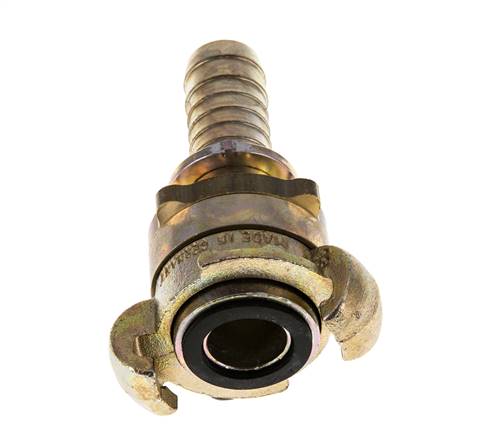

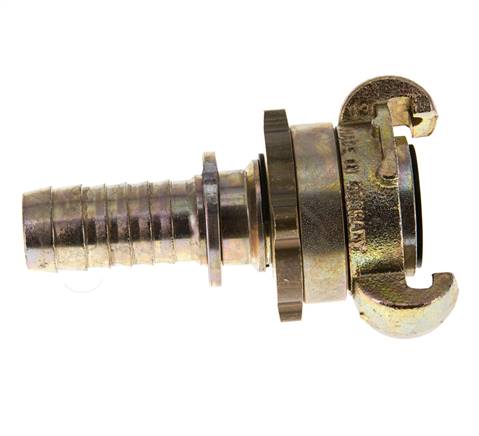

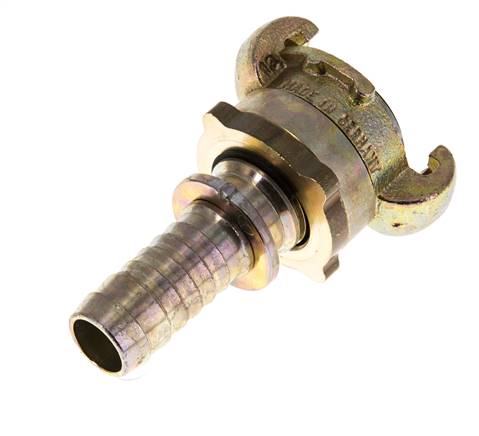

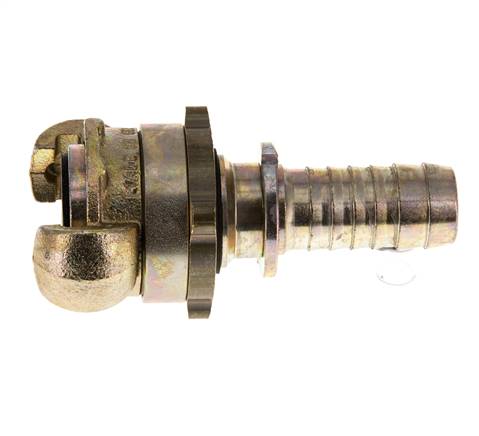

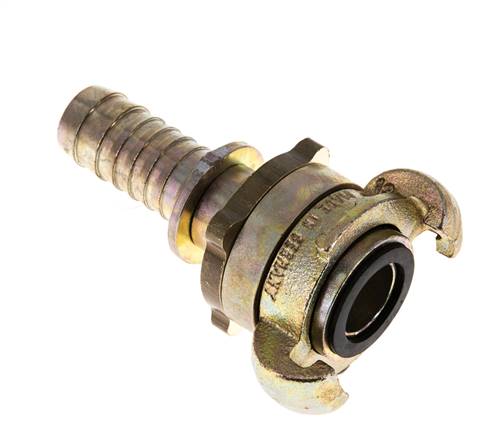

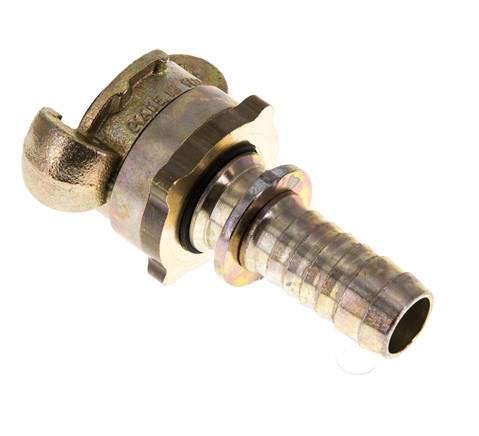

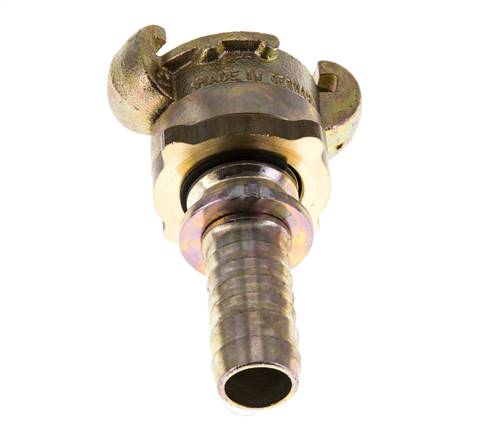

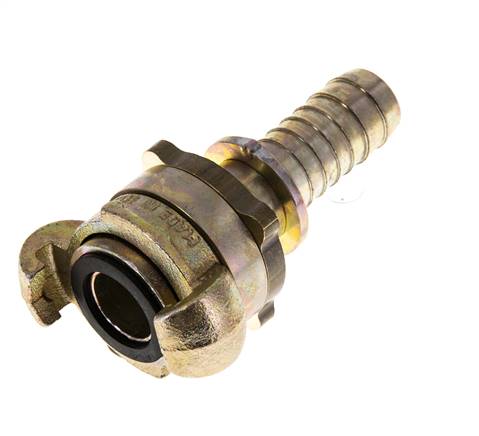

Fonte DN 15 DIN 3238 Coupleur à griffes 19 mm (3/4'') Collier Hose Barb

Cet accouplement à griffes pour compresseur en fonte DIN 3238 (distance entre les griffes de 42 mm) est doté d'un raccord à colonne de 19 mm (3/4 pouce). Il est doté d'un collier de sécurité de 34 mm de diamètre pour être utilisé avec un collier de serrage. Il est conforme à la norme DIN 3238 car il comporte une bague de sécurité à serrer après l'accouplement pour éviter un désaccouplement accidentel. Il est généralement relié à un accouplement de compresseur conforme ou similaire à la norme DIN 3498, mais il peut être relié à un autre accouplement DIN 3238. Le tuyau peut être simplement monté sur la colonne du tuyau et, en option, un collier de serrage peut être utilisé pour une fixation correcte du tuyau. Il a un DN de 15 mm. Chaque accouplement comporte deux griffes à 180 degrés et est généralement relié à un autre accouplement à griffes. Pour les connecter, il faut une force qui les pousse l'une vers l'autre, puis les griffes sont tournées pour être écartées de 45 degrés afin de sécuriser la connexion et de faire un joint. Il convient jusqu'à 16 bars dans une plage de température de -40 à 95 °C. Il est doté d'un joint NBR (caoutchouc nitrile). Sa surface est protégée par un zingage galvanique/électrolytique. Ce raccord pour compresseur est généralement utilisé dans des environnements exigeants et pour des débits d'air plus importants, tout en disposant d'une méthode de connexion rapide avec un joint étanche.

Pour :

• Il est doté d'un collier de sécurité de 34 mm de diamètre pour être utilisé avec un collier de serrage.
• Il est conforme à la norme DIN 3238 car il comporte une bague de sécurité à serrer après l'accouplement pour éviter un désaccouplement accidentel.
• Sa surface est protégée par un zingage galvanique/électrolytique.
• Ce raccord pour compresseur est généralement utilisé dans des environnements exigeants et pour des débits d'air plus importants, tout en disposant d'une méthode de connexion rapide avec un joint étanche.

Série d'accouplements pour compresseur, largeur de serrage 42 mm (DIN 3489 / DIN 3238)

Notre offre de coupleurs d'air s'étend de DN 2,7 à 19 mm pour les fiches et les prises standard, ainsi qu'une variété de coupleurs d'air de sécurité, de coupleurs pour compresseur, de collecteurs, de coupleurs à griffes pour compresseur et le système Multilink de CEJN. Différents types de connexion sont disponibles pour chacun d'entre eux (filets femelles, filets mâles, colonne de tuyau, écrou-raccord, etc.) avec une large gamme de pressions min et max. Nos options de code couleur non interchangeables vous donnent une indication visuelle claire sur les lignes à connecter. Les raccords pneumatiques de sécurité sont dotés de boutons-poussoirs, de pivots et de glissières comme fonction de libération de sécurité. Nos accouplements à griffes pour compresseur de 42 mm sont conformes à la norme DIN 3498 (similaire) ainsi qu'à la norme DIN 3238 (Mody) pour les applications de sécurité.
