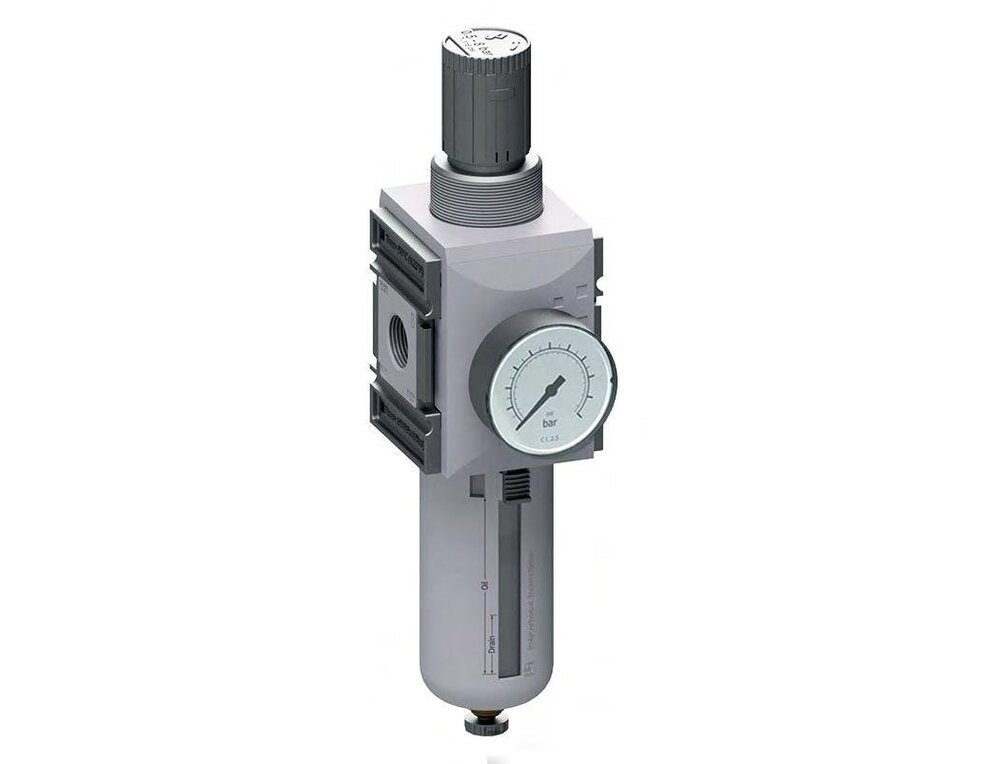

Filtre-régulateur G3/4'' 13000l/min 0.5-16.0bar/7-232psi Futura 4
Ce filtre régulateur pneumatique (FR) de haute qualité G 3/4 pouces élimine l'humidité et les contaminants de plus de 5 microns et régule la pression de sortie entre 0,5 et 16,0 bars (7 à 232 psi). Le régulateur s'autolibère. Comprend un manomètre. Le débit maximal est de 13000 l/min (toujours utiliser le diagramme de débit pour un dimensionnement correct). La vanne de vidange automatique s'ouvre et se ferme automatiquement en fonction du niveau de résidus. Convient pour une entrée maximale de 16,0 bars (232 psi) et des températures comprises entre -10 et 50 °C (14 et 122 °F). Pour régler la pression de sortie, tirez le volant vers le haut et tournez-le. Verrouillez en poussant la roue vers l'intérieur.
- Prix normal
- €188,09
- Prix normal
- €156,74
Description
Ce filtre régulateur (FR) combine deux fonctions. Le filtre élimine l'eau, la saleté et les autres particules nocives de plus de 5 microns. Le régulateur de pression ajuste la pression en permanence à un niveau stable, même lorsque la pression d'entrée varie. Le niveau peut être réglé entre 0,5 et 16,0 bars (7 à 232 psi). Ce modèle est doté de ports G 3/4 pouce. Le débit maximal est de 13000 l/min. Veuillez noter que le débit maximal seul ne fournit pas suffisamment d'informations pour un dimensionnement correct. Utilisez la courbe de débit pour déterminer si la chute de pression (droop) dans votre plage de débit prévue est acceptable. La courbe de débit montre le débit pour une pression d'entrée définie avec plusieurs pressions de sortie. Pour chaque pression de sortie, on peut voir comment la pression change avec l'augmentation du débit. Il est recommandé d'utiliser l'appareil dans la zone plate de la courbe, et non au début ou à la fin de la courbe. Notez que le régulateur de pression contrôle la pression de sortie, et non le débit. La pression de sortie peut être réglée en tirant le volant vers le haut et en le tournant. Il peut être verrouillé après le réglage en repoussant le volant à main.
La pression d'entrée maximale est de 16,0 bars (232 psi) et la plage de température est comprise entre -10 et 50 °C (14 et 122 °F). Il est équipé d'une purge automatique des condensats avec une capacité de purge de 87 cm3. Une soupape de surpression intégrée est prévue du côté de la sortie lorsque la pression de consigne est dépassée. Le matériau du boîtier est en PA 66 et le filtre a un bol en polycarbonate (PC).
Les supports de montage doivent être commandés séparément.
