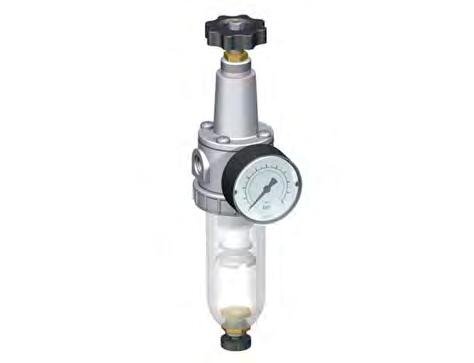

Filtre-régulateur G1/4'' 900l/min 0.5-10.0bar/7-145psi Standard 1

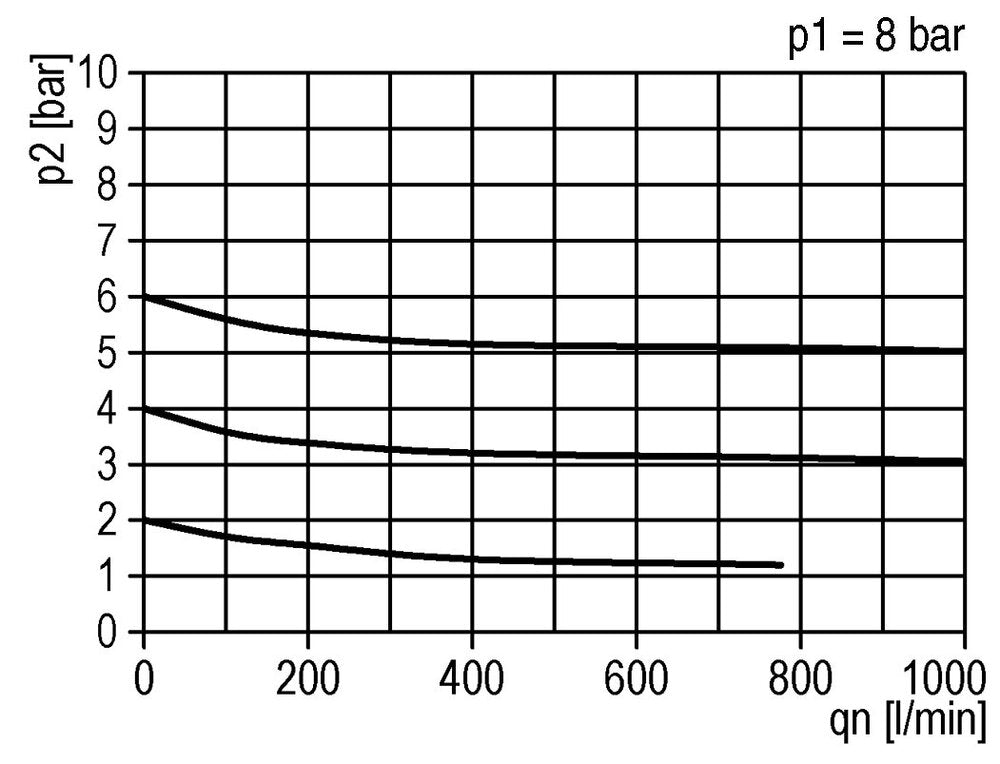

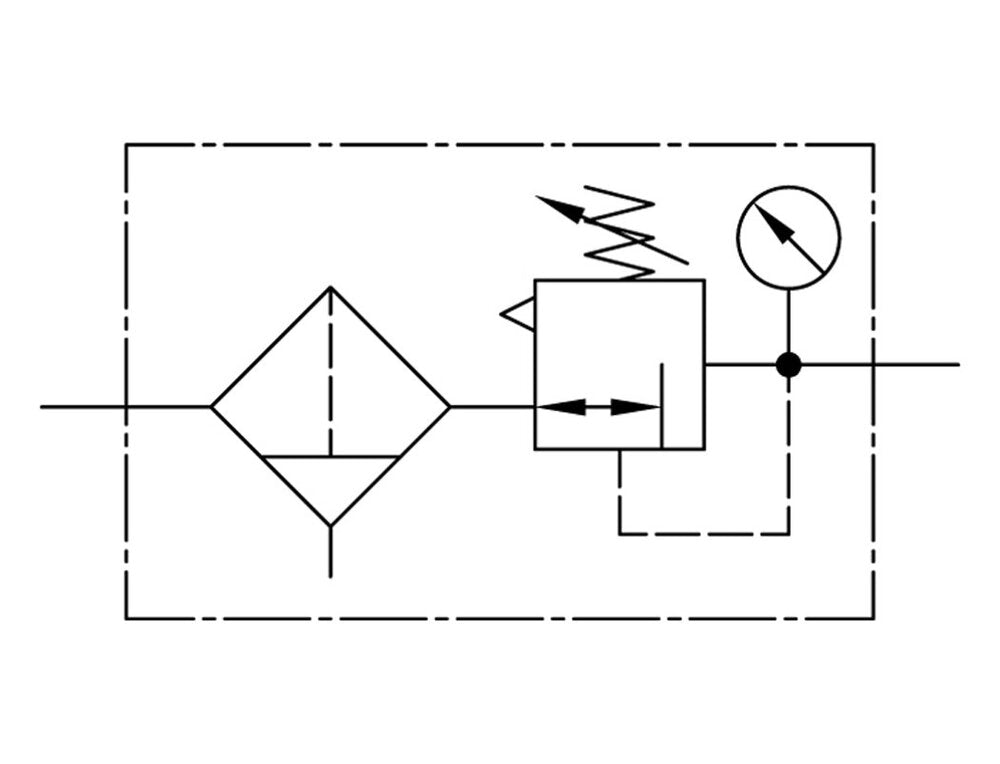

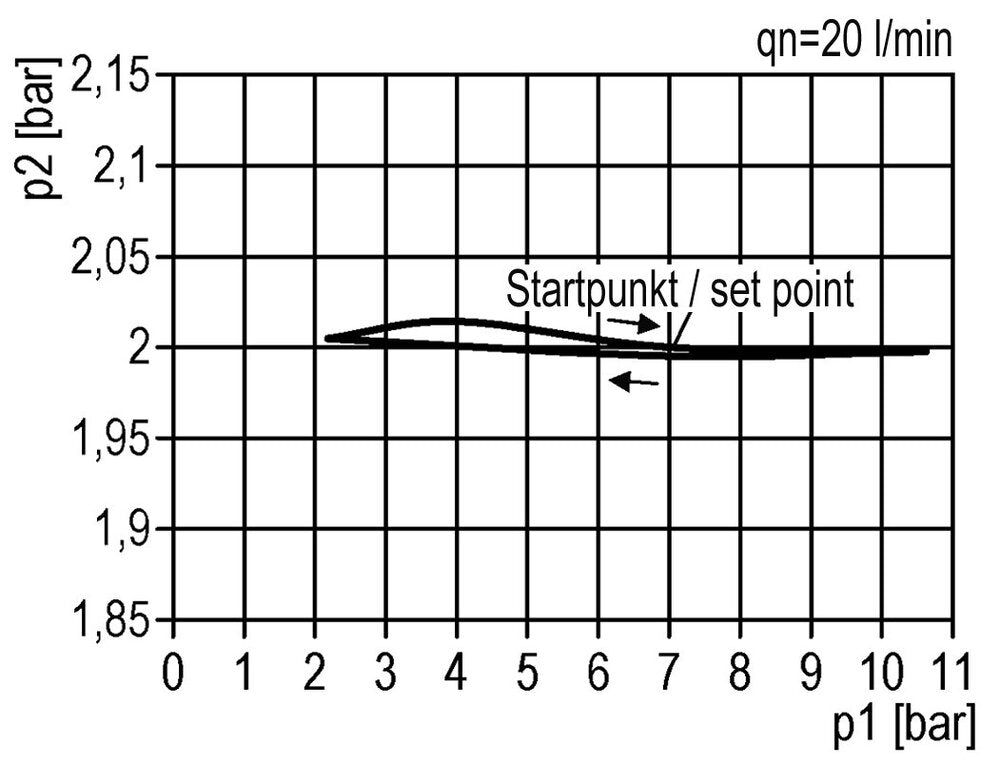

Ce filtre régulateur (FR) combine deux fonctions. Le filtre élimine l'eau, la saleté et les autres particules nocives de plus de 5 microns. Le régulateur de pression ajuste la pression en permanence à un niveau stable, même lorsque la pression d'entrée varie. Le niveau peut être réglé entre 0,5 et 10,0 bars (7 à 145 psi). Ce modèle est doté de ports G 1/4 pouce. Le débit maximal est de 900 l/min. Veuillez noter que le débit maximal seul ne fournit pas suffisamment d'informations pour un dimensionnement correct. Utilisez la courbe de débit pour déterminer si la chute de pression (droop) dans votre plage de débit prévue est acceptable. La courbe de débit montre le débit pour une pression d'entrée définie avec plusieurs pressions de sortie. Pour chaque pression de sortie, on peut voir comment la pression change avec l'augmentation du débit. Il est recommandé d'utiliser l'appareil dans la zone plate de la courbe, et non au début ou à la fin de la courbe. Notez que le régulateur de pression contrôle la pression de sortie, et non le débit. La pression de sortie peut être réglée en tirant le volant vers le haut et en le tournant.

La pression d'entrée maximale est de 25,0 bars (363 psi) et la plage de température est comprise entre -10 et 60 °C (14 et 140 °F). Il est équipé d'une purge de condensats semi-automatique d'une capacité de 35 ^cm3. Semi-automatique signifie qu'il se vide dès que la compagnie aérienne est dépressurisée, mais il peut aussi être vidé manuellement. Une soupape de surpression intégrée est prévue du côté de la sortie lorsque la pression de consigne est dépassée. Le matériau du boîtier est en zinc moulé sous pression et le filtre possède un bol en métal.

Les supports de montage doivent être commandés séparément.
