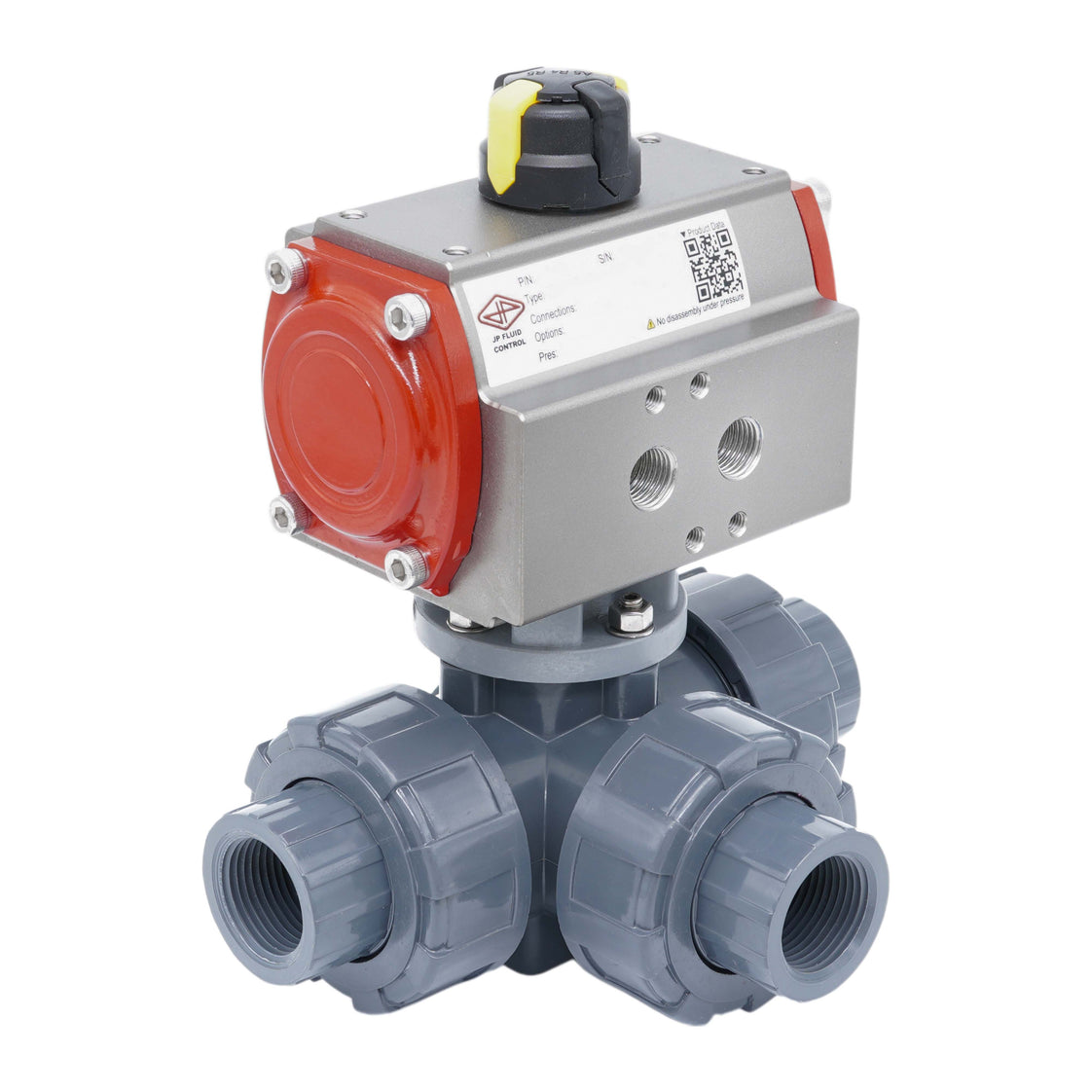

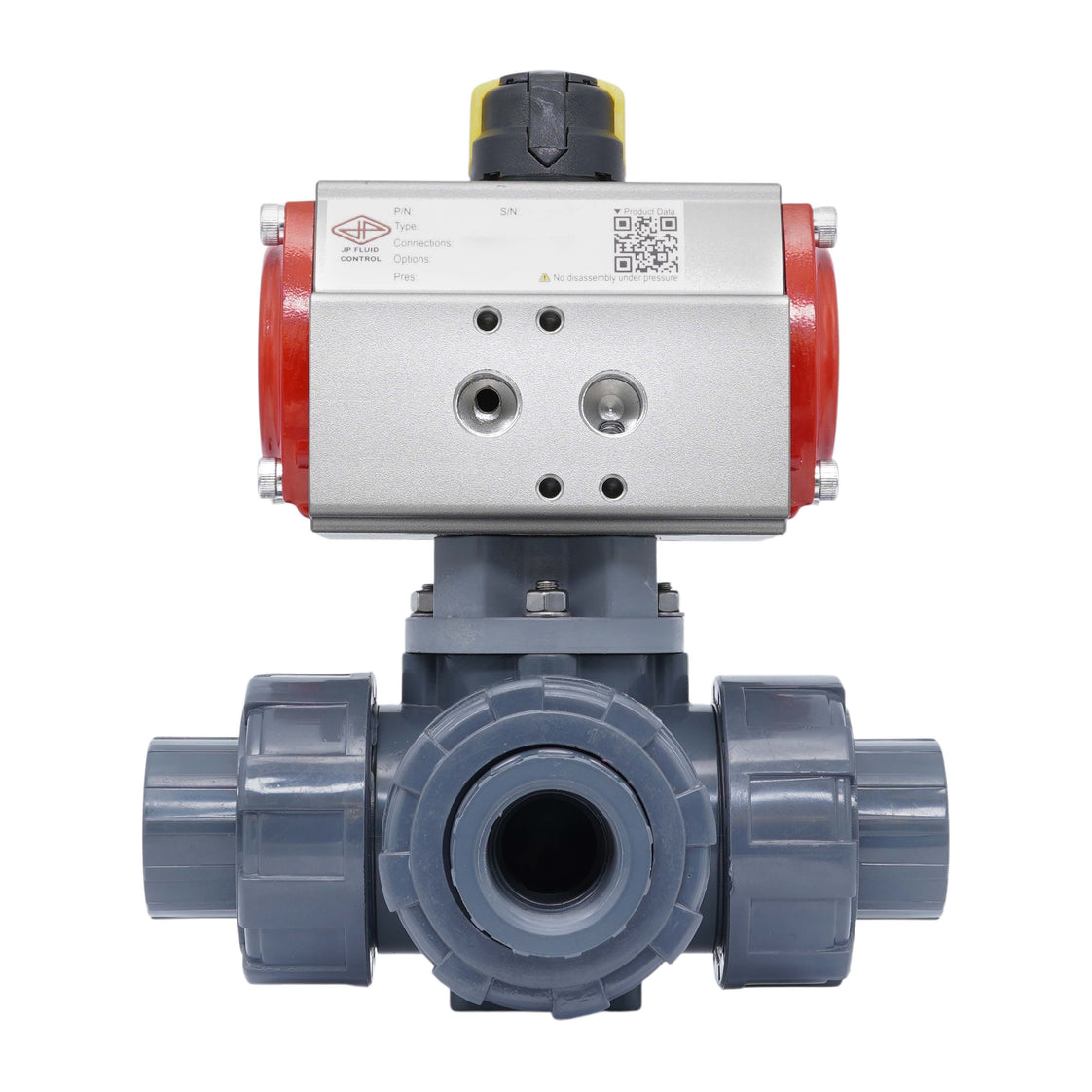

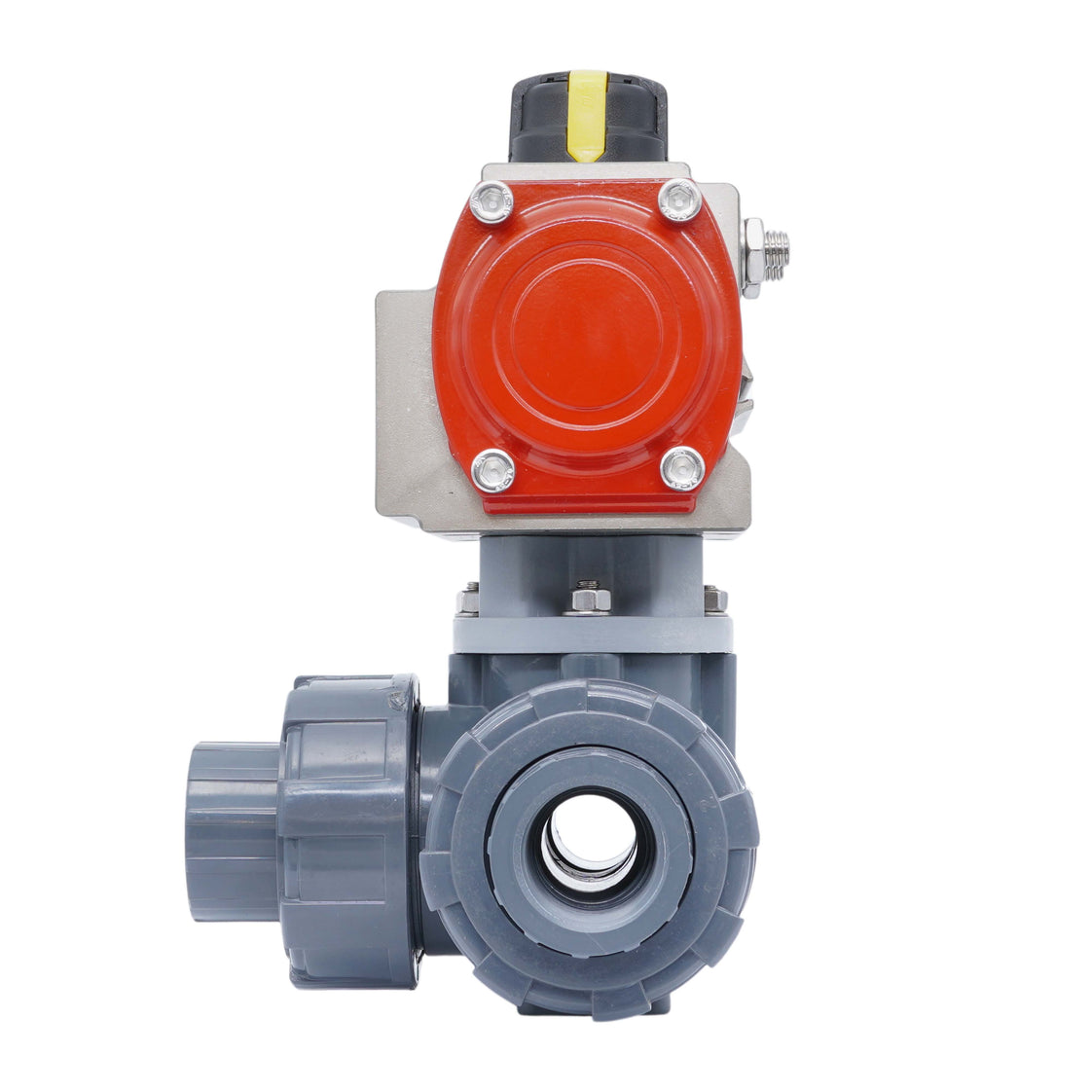

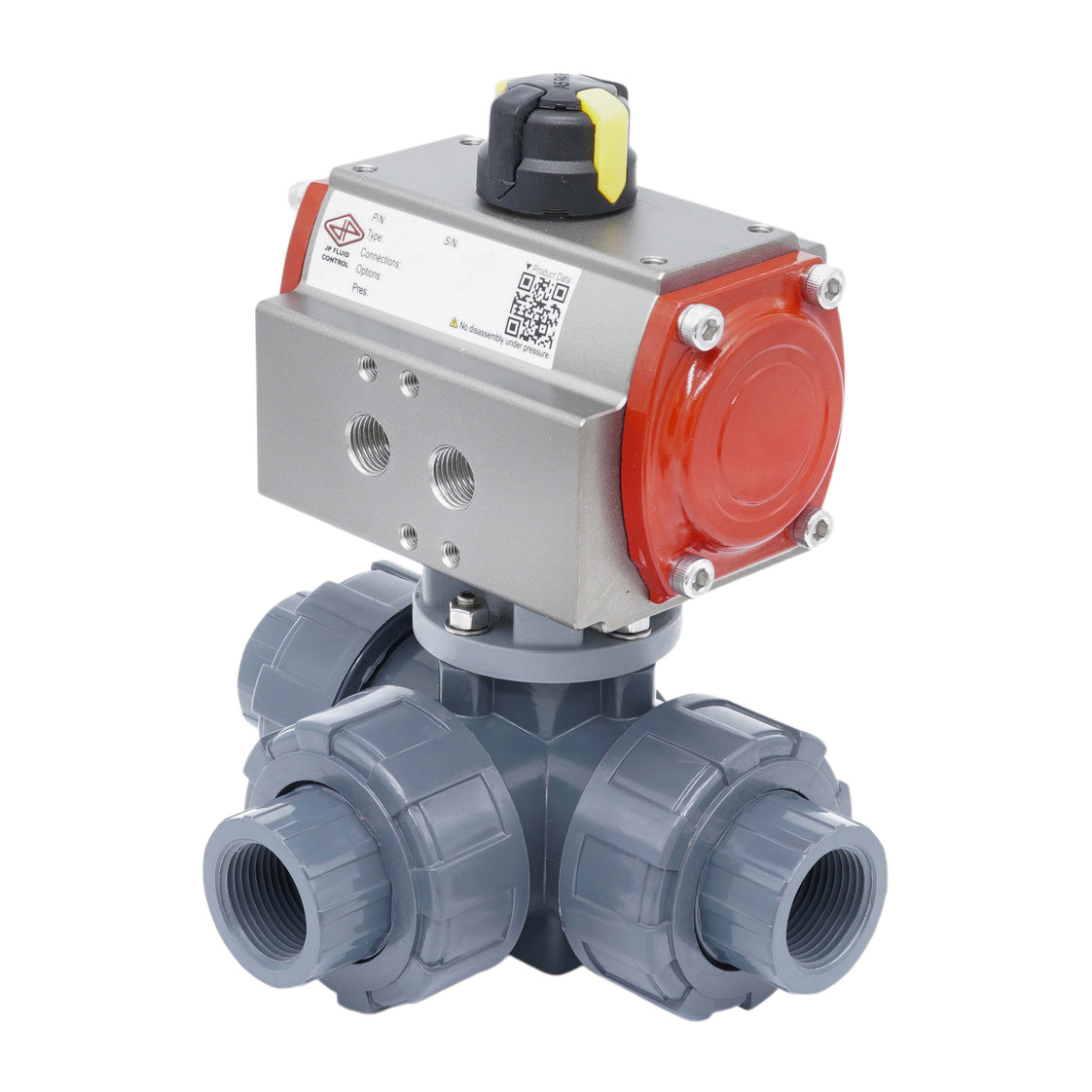

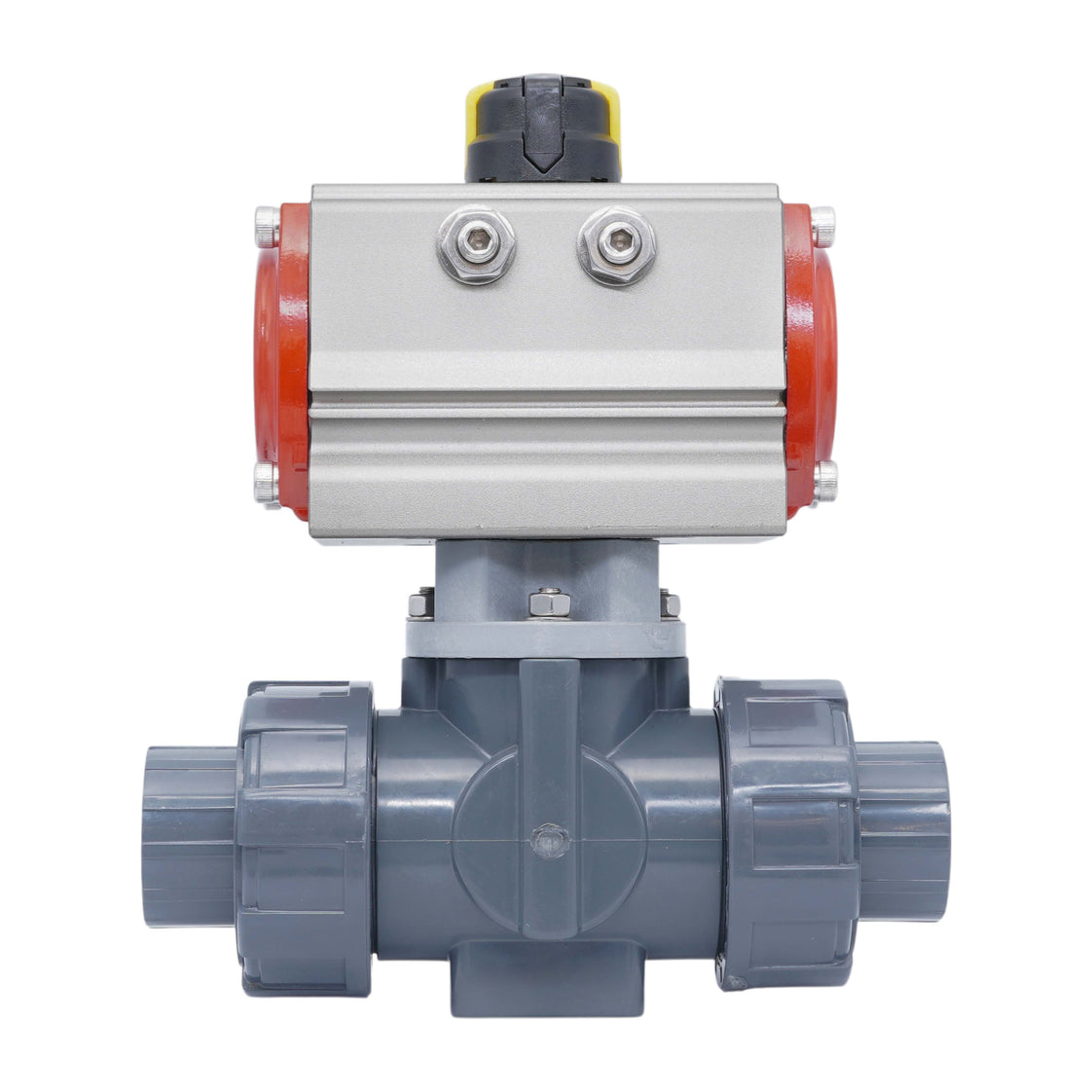

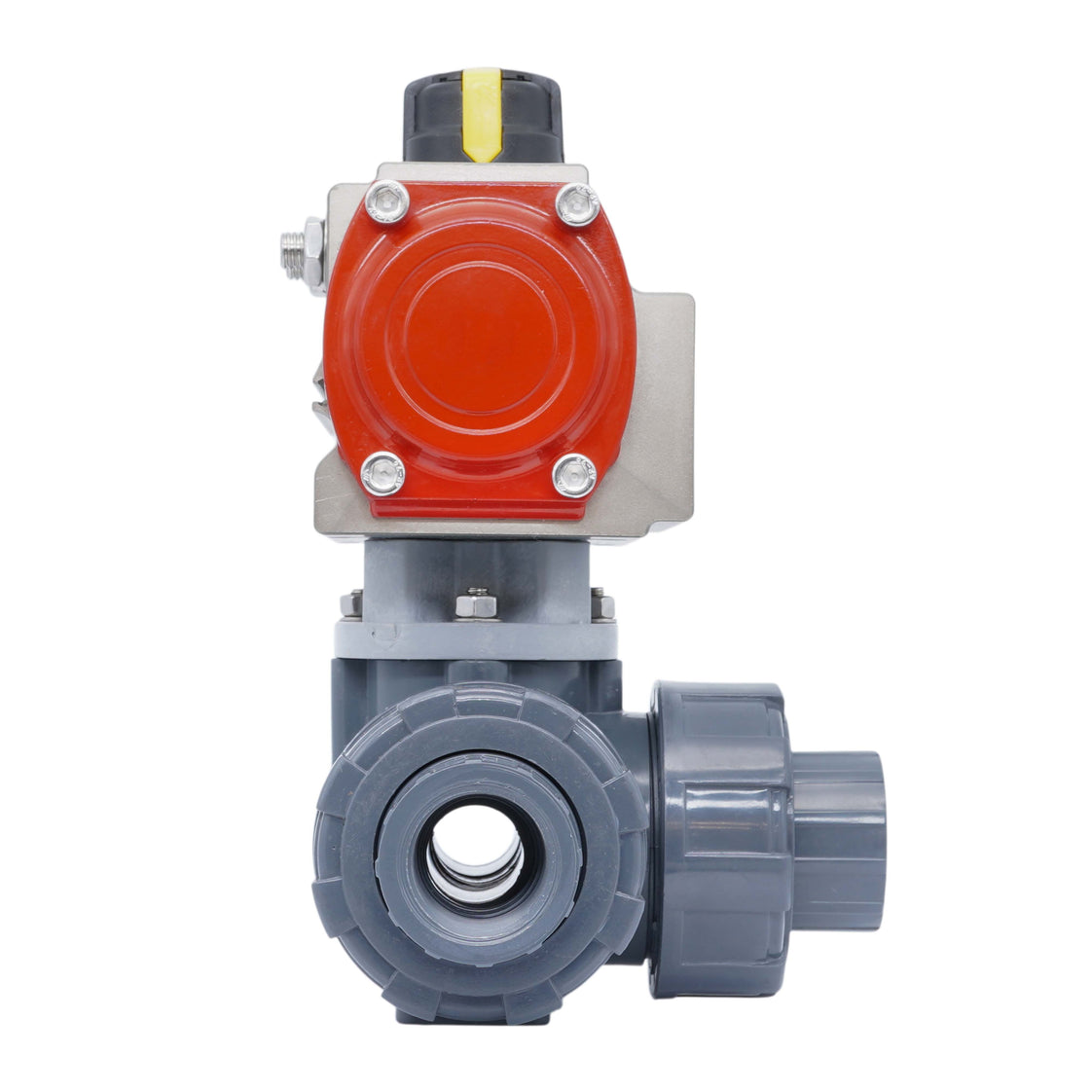

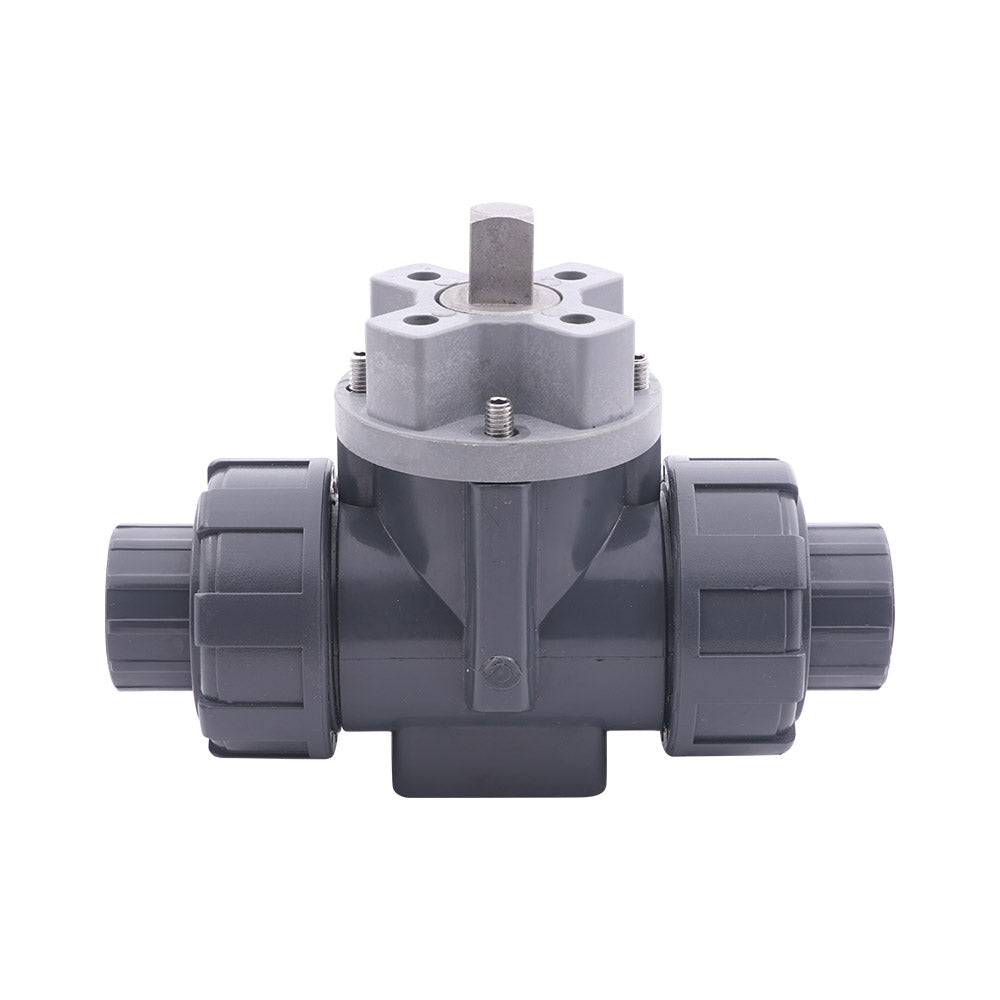

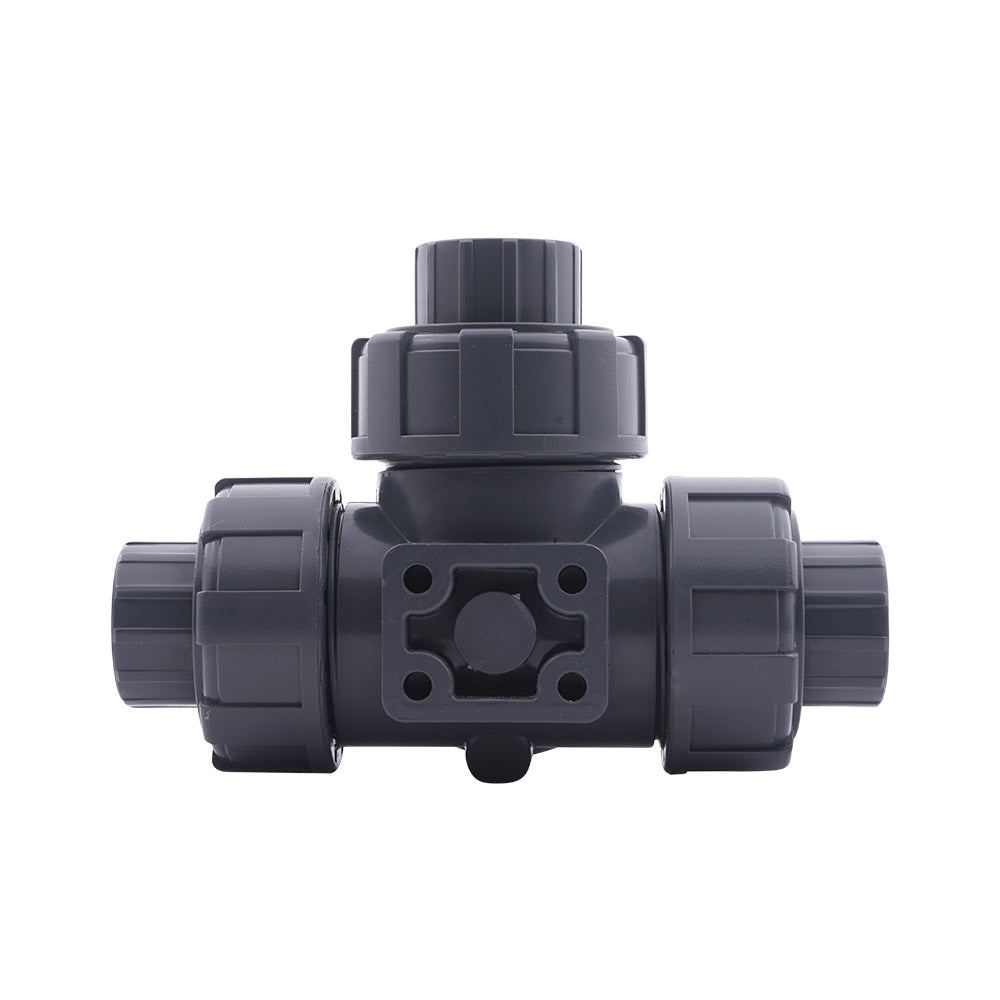

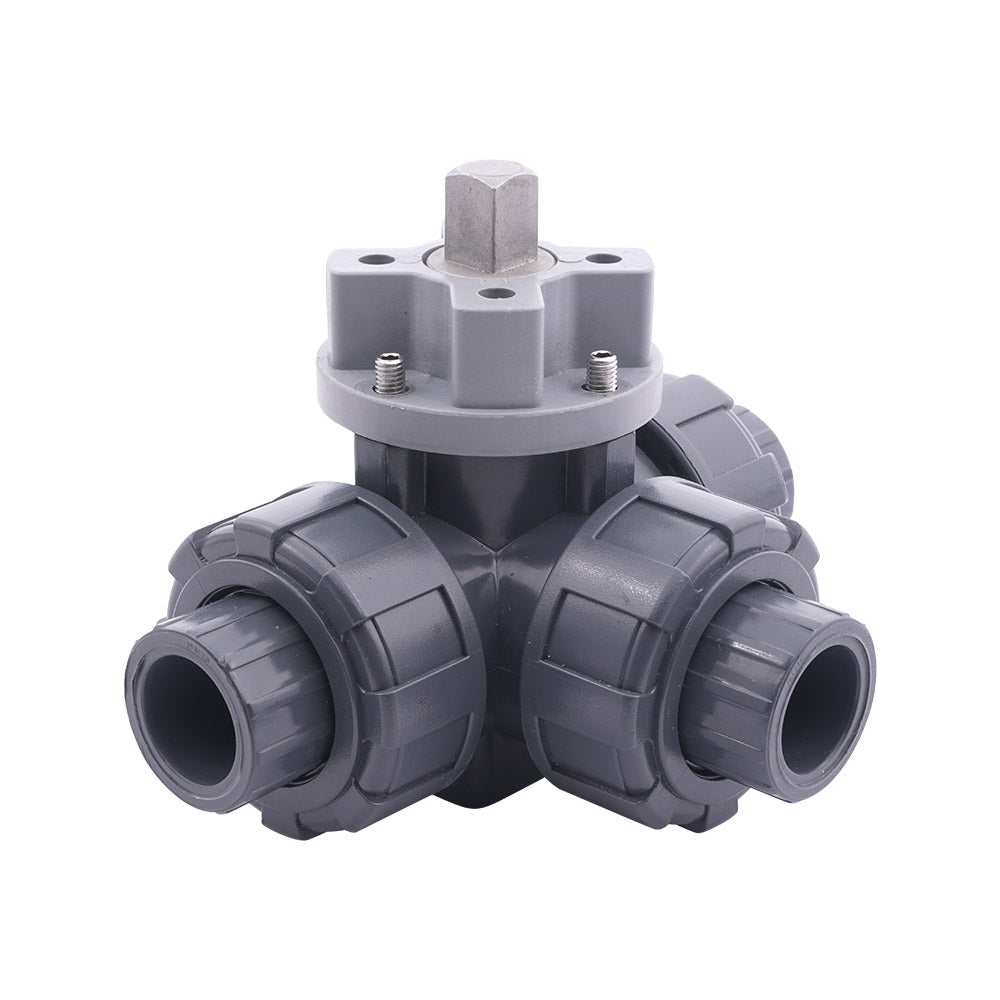

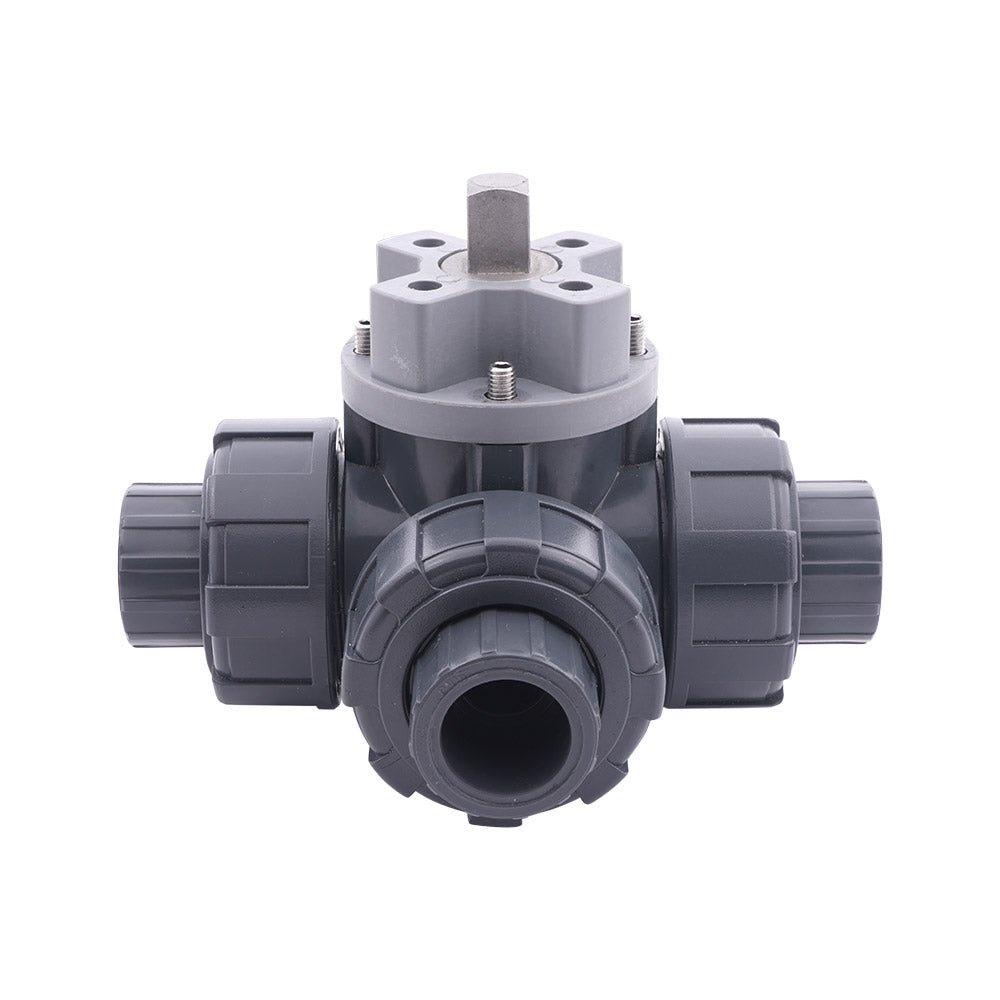

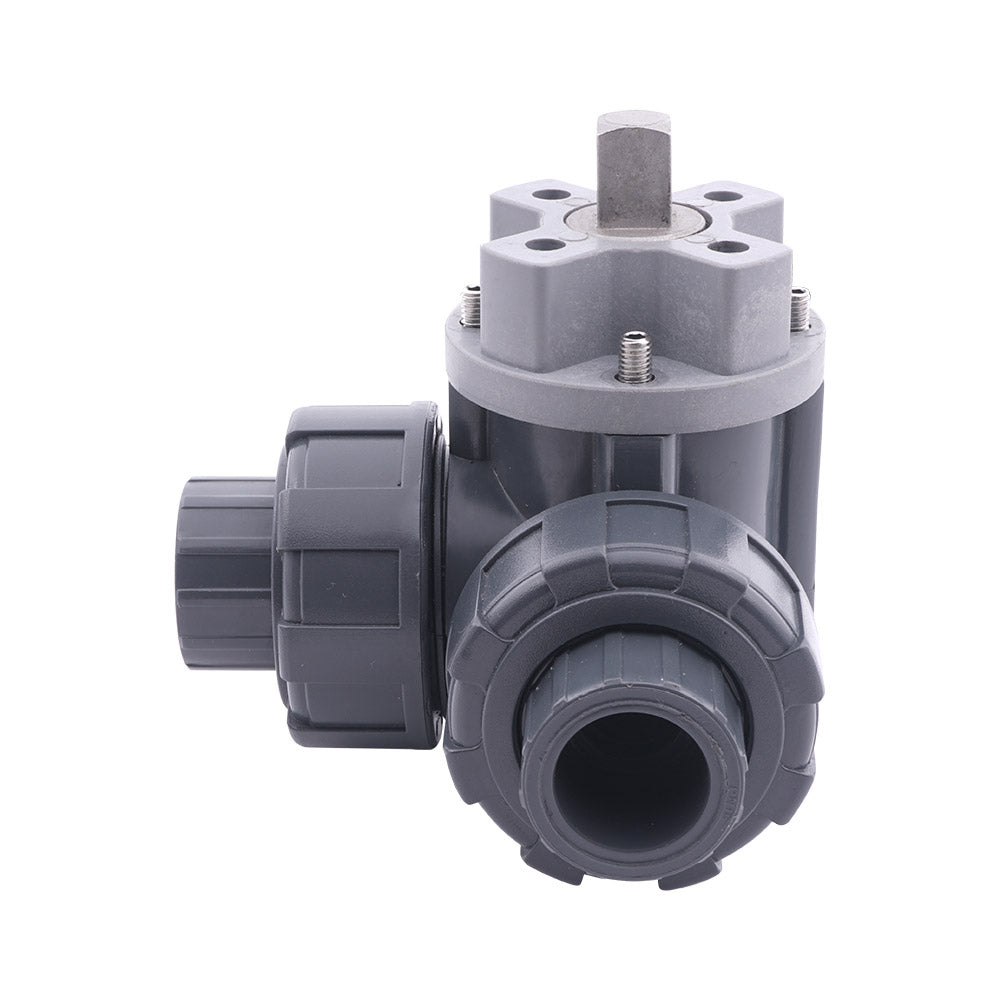

G2'' L-perçage Vanne à bille PVC 3 voies ISO-Top F05 10 bar PTFE/EPDM
Cette vanne à bille PVC 3 voies à passage L avec un alésage de 38 mm est conçue pour le contrôle de la direction du flux. La vanne possède des raccords filetés femelles G 2 pouces. Il s'agit de BSPP (British Standard Pipe Parallel). Avec notre large gamme de raccords de 2 pouces, vous pouvez la connecter à n'importe quel système de tuyauterie. Le corps de vanne et la bille sont en PVC-U. Les joints sont en PTFE/EPDM. La vanne est très adaptée aux eaux contaminées ou aux milieux corrosifs, tels que les solutions de chlorure (eau de mer ou piscines). De plus, le corps en PVC-U et les joints PTFE/EPDM conviennent aux solutions salines, aux acides et bases dilués, et aux solvants polaires tels que les alcools. Ils ne conviennent pas aux huiles, carburants ou hydrocarbures aromatiques/chlorés - consultez le tableau de résistance chimique pour les médias spécifiques. La vanne supporte une pression maximale de 10 bar à 20°C (145 psi à 68°F). La vanne peut être utilisée dans une plage de température de 0 à 60°C (32 à 140°F). La vanne a une valeur Kv de 42 m3/h à une pression différentielle de 1 bar (Cv = 48.55 gpm). La valeur Kv exprime le débit d'eau en m3/h à une perte de pression d'un bar. L'entrée de pression est possible sur les trois ports. La vanne a une bride selon la norme ISO 5211 F05. Cela rend la vanne adaptée à un actionnement électrique ou pneumatique. La vanne n'est pas équipée d'une poignée pour le contrôle manuel.
- Prix normal
- €310,82
- Prix normal
- €259,02
Description

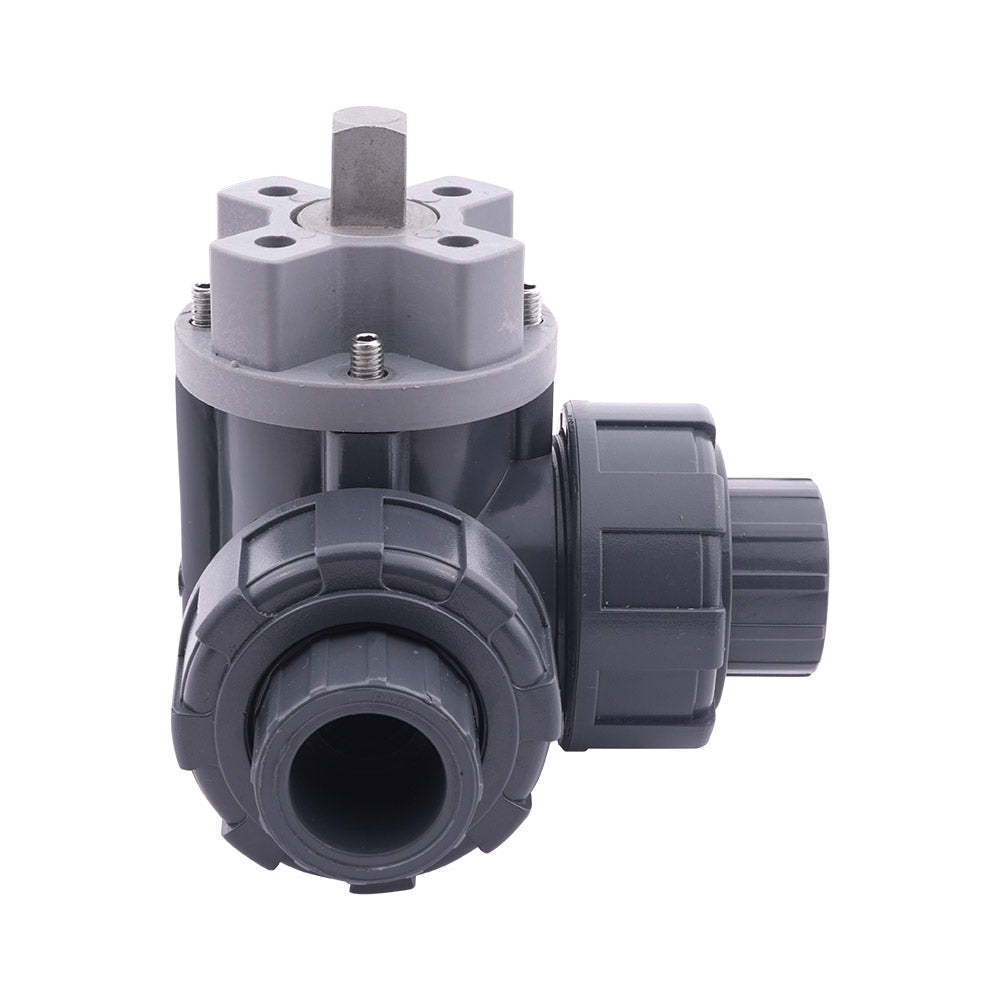

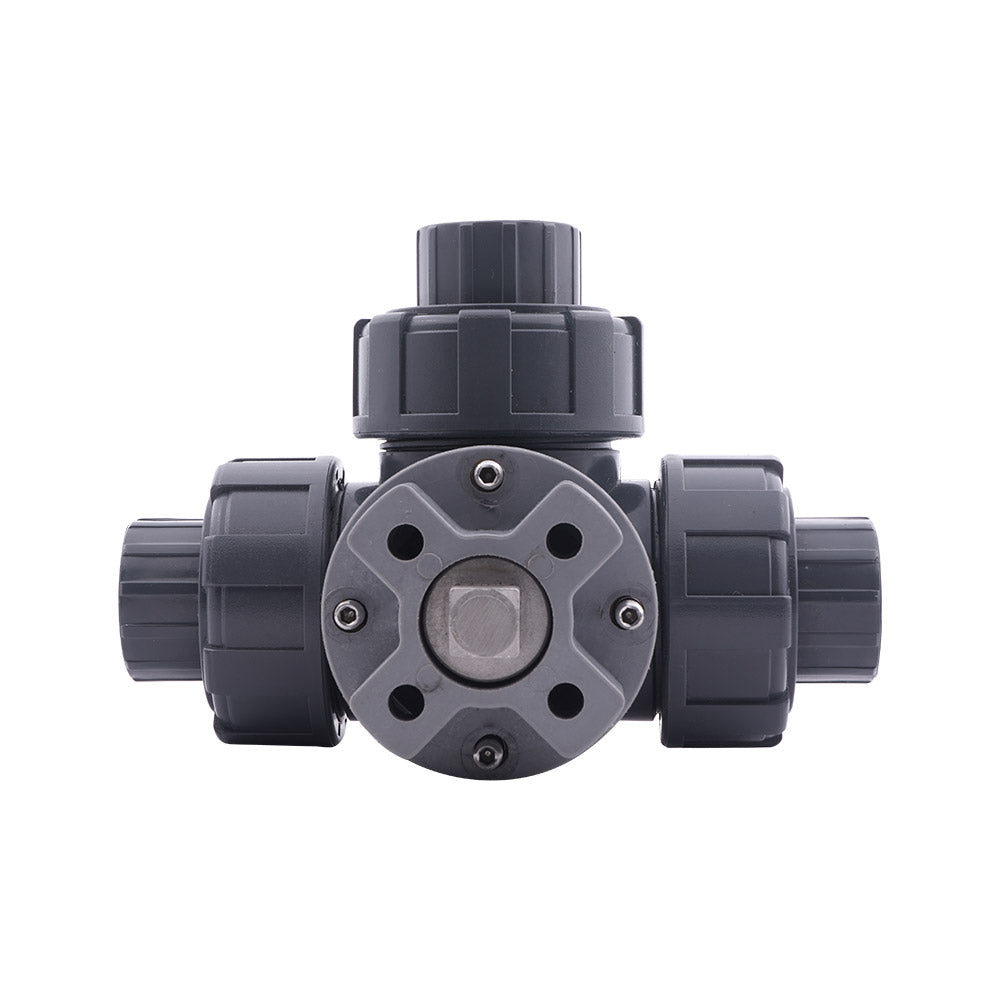

Cette vanne à bille PVC 3 voies à passage L avec un alésage de 38 mm est conçue pour le contrôle de la direction du flux. La vanne possède des raccords filetés femelles G 2 pouces. Il s'agit de BSPP (British Standard Pipe Parallel). Avec notre large gamme de raccords de 2 pouces, vous pouvez la connecter à n'importe quel système de tuyauterie. Le corps de vanne et la bille sont en PVC-U. Les joints sont en PTFE/EPDM. La vanne est très adaptée aux eaux contaminées ou aux milieux corrosifs, tels que les solutions de chlorure (eau de mer ou piscines). Ils ne conviennent pas aux huiles, carburants ou hydrocarbures aromatiques/chlorés - consultez le tableau de résistance chimique pour les médias spécifiques. La vanne supporte une pression maximale de 10 bar à 20°C (145 psi à 68°F). La vanne peut être utilisée dans une plage de température de 0 à 60°C (32 à 140°F). La vanne a une valeur Kv de 42 m3/h à une pression différentielle de 1 bar (Cv = 48.55 gpm). La valeur Kv exprime le débit d'eau en m3/h à une perte de pression d'un bar. L'entrée de pression est possible sur les trois ports. La vanne a une bride selon la norme ISO 5211 F05. Cela rend la vanne adaptée à un actionnement électrique ou pneumatique. La vanne n'est pas équipée d'une poignée pour le contrôle manuel.
Avantages :
- Convient pour l'eau contaminée ou les milieux corrosifs, tels que les solutions de chlorure (eau de mer ou piscines)
- Adapté pour un actionnement électrique ou pneumatique grâce à la bride ISO-top F05
- La conception à perçage en L permet de diriger le flux d'une des deux entrées vers une sortie (ou vice versa).
- Entrée de pression sur les trois ports.
Inconvénients :
- Pas équipé d'une poignée pour le contrôle manuel
Alésage et fonction de circuit
La bille a un port en L. En tournant la bille de 90 degrés, vous pouvez basculer entre deux circuits.
Dessin schématique de la fonction de circuit des vannes à perçage en L
