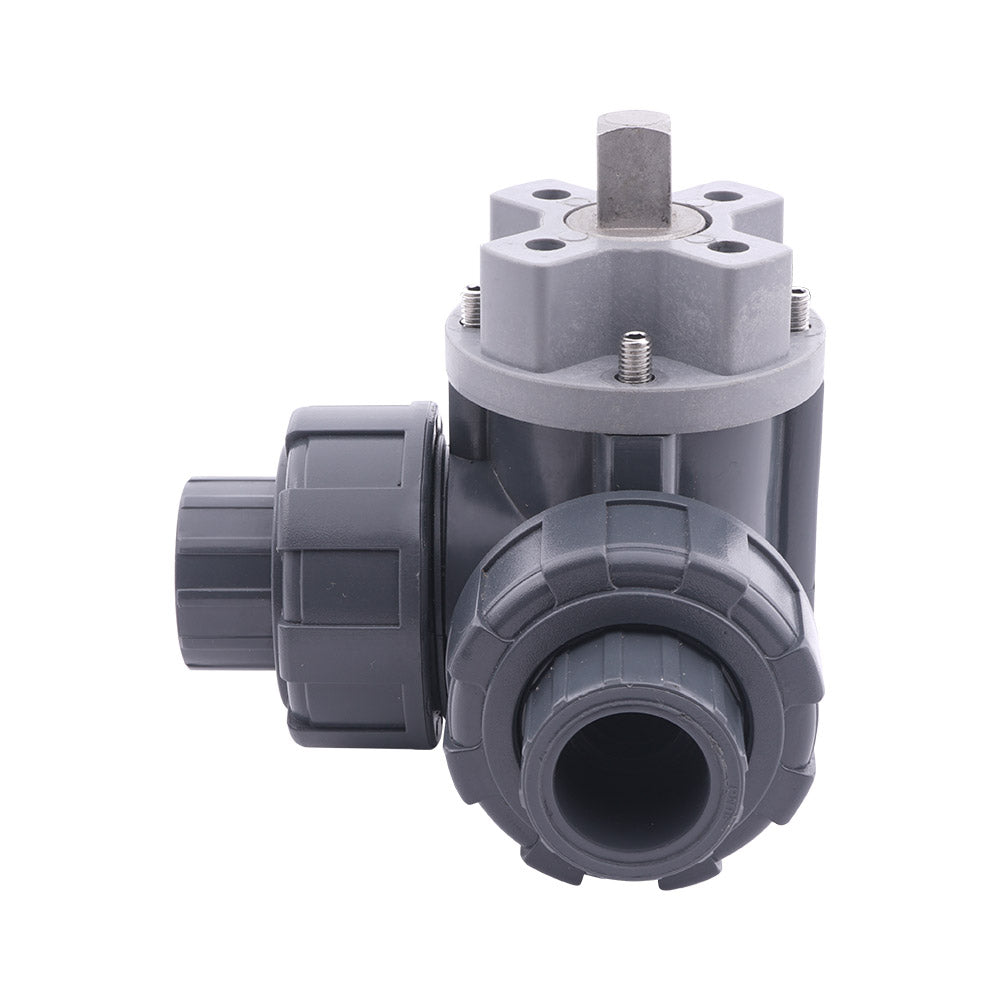

G2-1/2'' Vanne A Bille PVC 3 Voies Perçage En L ISO-Top F05 10 bar PTFE/EPDM
Cette vanne a bille PVC 3 voies a perçage en L avec un alésage de 50 mm est conçue pour le contrôle de la direction d'écoulement. La vanne dispose de raccords filetage femelle G 2-1/2 pouce. Il s'agit du BSPP (British Standard Pipe Parallel). Avec notre large gamme de raccords 2-1/2 pouce, vous pouvez la connecter a n'importe quel systeme de tuyauterie. Le corps de vanne et la bille sont en PVC-U. Les joints sont en PTFE/EPDM. La vanne convient parfaitement aux eaux polluées ou aux milieux corrosifs, comme les solutions de chlorure (eau de mer ou piscines). De plus, le corps en PVC-U et les joints PTFE/EPDM sont adaptés aux solutions salines, aux acides et bases dilués, ainsi qu'aux solvants polaires comme les alcools. Ils ne conviennent pas aux huiles, carburants ou hydrocarbures aromatiques/chlorés consultez le tableau de résistance chimique pour les médias spécifiques. La vanne supporte une pression maximale de 10 bar a 20°C (145 psi a 68°F). La vanne peut etre utilisée dans une plage de températures de 0 a 60°C (32 a 140°F). La vanne a une valeur Kv de 47 m3/h a une pression différentielle de 1 bar (Cv = 54,33 gpm). La valeur Kv exprime le débit d'eau en m3/h pour une perte de charge d'un bar. L'entrée de pression est possible sur les trois raccords. La vanne dispose d'une bride selon la norme ISO 5211 F05. Cela rend la vanne adaptée a l'actionnement électrique ou pneumatique. La vanne n'est pas équipée d'une poignée pour le contrôle manuel.
- Prix normal
- €353,02
- Prix normal
- €294,18
Description
Cette vanne a bille PVC 3 voies a perçage en L avec un alésage de 50 mm est conçue pour le contrôle de la direction d'écoulement. La vanne dispose de raccords filetage femelle G 2-1/2 pouce. Il s'agit du BSPP (British Standard Pipe Parallel). Avec notre large gamme de raccords 2-1/2 pouce, vous pouvez la connecter a n'importe quel systeme de tuyauterie. Le corps de vanne et la bille sont en PVC-U. Les joints sont en PTFE/EPDM. La vanne convient parfaitement aux eaux polluées ou aux milieux corrosifs, comme les solutions de chlorure (eau de mer ou piscines). De plus, le corps en PVC-U et les joints PTFE/EPDM sont adaptés aux solutions salines, aux acides et bases dilués, ainsi qu'aux solvants polaires comme les alcools. Ils ne conviennent pas aux huiles, carburants ou hydrocarbures aromatiques/chlorés consultez le tableau de résistance chimique pour les médias spécifiques. La vanne supporte une pression maximale de 10 bar a 20°C (145 psi a 68°F). La vanne peut etre utilisée dans une plage de températures de 0 a 60°C (32 a 140°F). La vanne a une valeur Kv de 47 m3/h a une pression différentielle de 1 bar (Cv = 54,33 gpm). La valeur Kv exprime le débit d'eau en m3/h pour une perte de charge d'un bar. L'entrée de pression est possible sur les trois raccords. La vanne dispose d'une bride selon la norme ISO 5211 F05. Cela rend la vanne adaptée a l'actionnement électrique ou pneumatique. La vanne n'est pas équipée d'une poignée pour le contrôle manuel.
Avantages :
- Convient aux eaux polluées ou aux milieux corrosifs, comme les solutions de chlorure (eau de mer ou piscines)

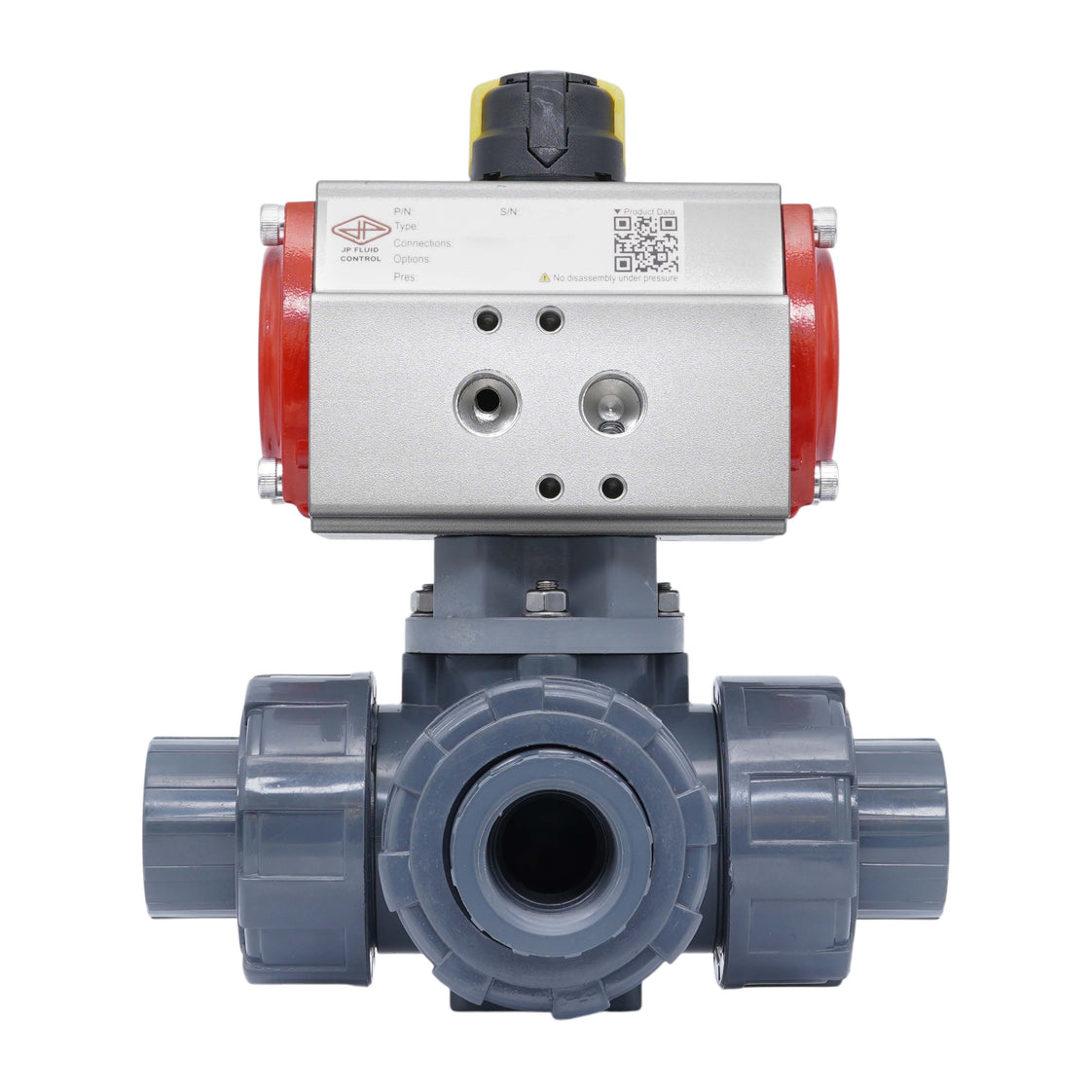

- Adaptée a l'actionnement électrique ou pneumatique grâce a la bride ISO-top F05
- Le modele a perçage en L permet de diriger le flux d'une des deux entrées vers une sortie (ou inversement)
- Entrée de pression sur les trois raccords
Inconvénients :
- Non équipée d'une poignée pour le contrôle manuel
Alésage et fonction de circuit
La bille est dotée d'un orifice en L. En faisant pivoter la bille de 90 degrés, vous pouvez basculer entre deux circuits.
Dessin schématique de la fonction de circuit des vannes a perçage en L
