M16x1.5 Femelle Sphérique Embout Tige ISO-8139 PHS

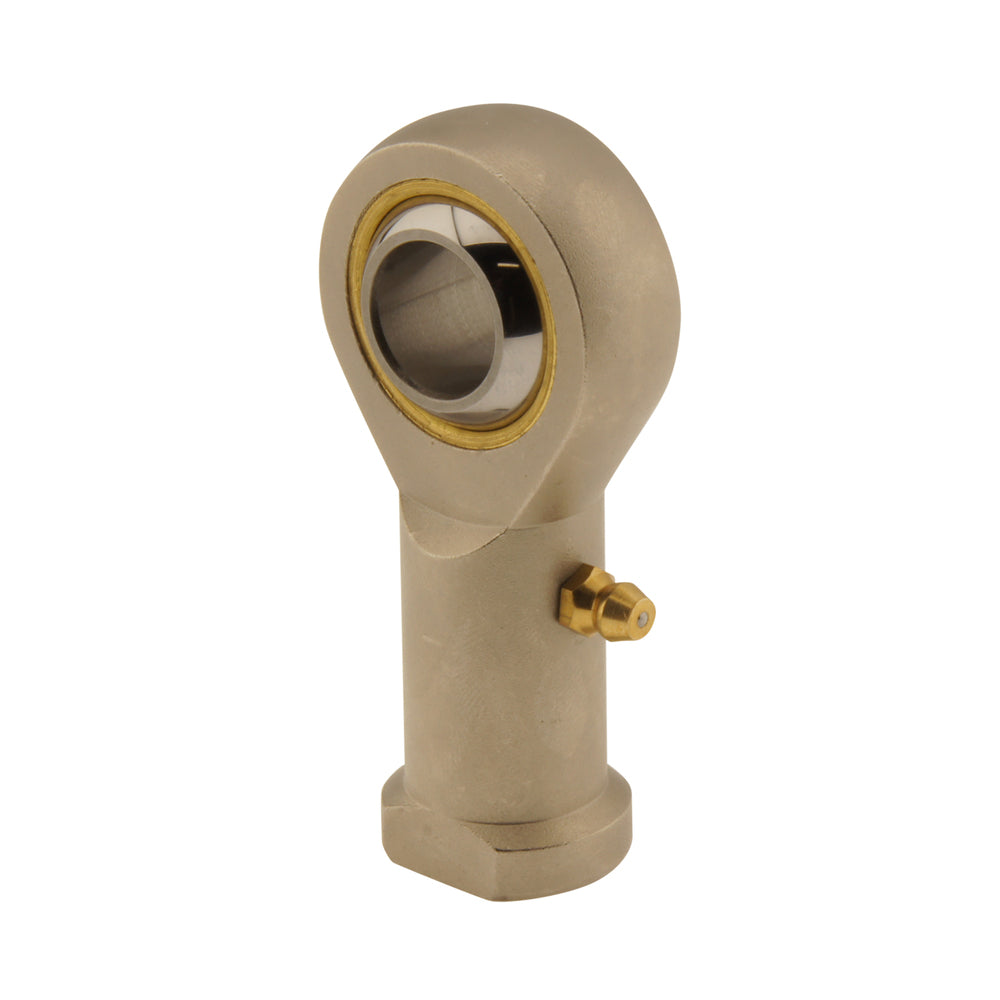

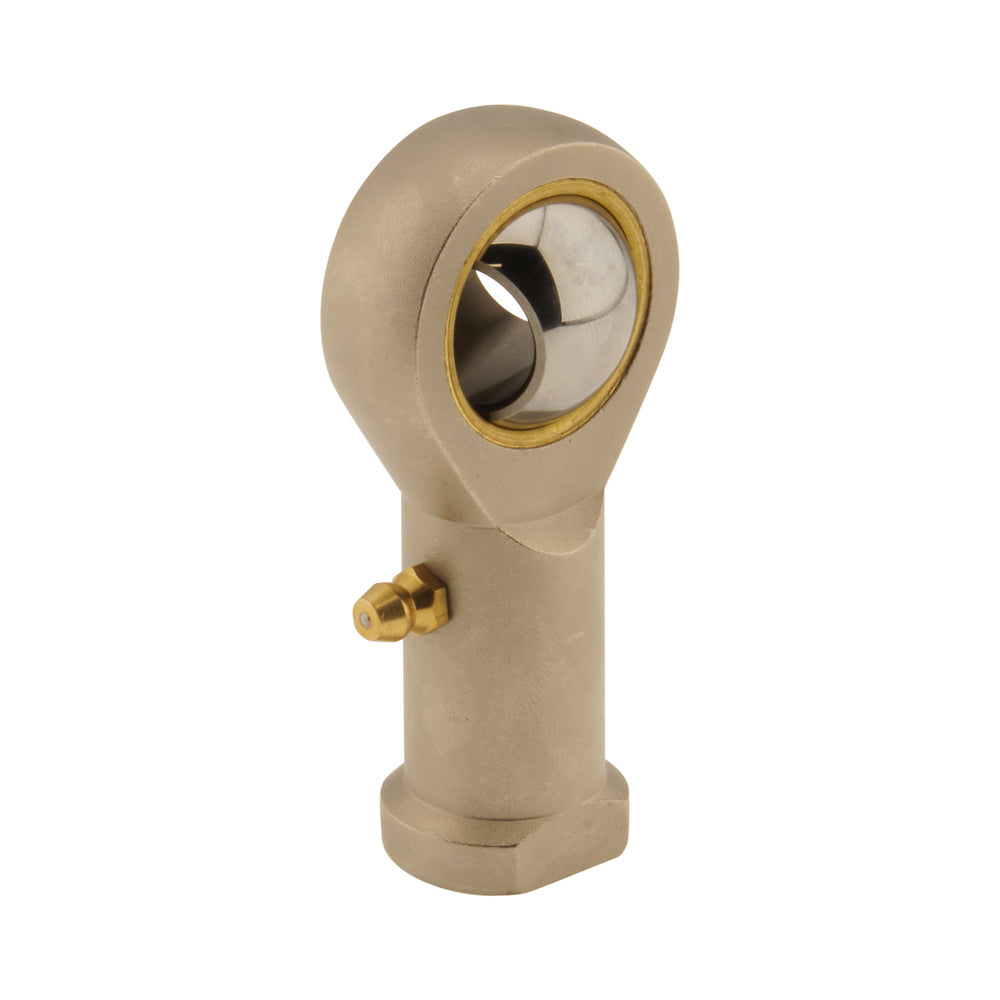

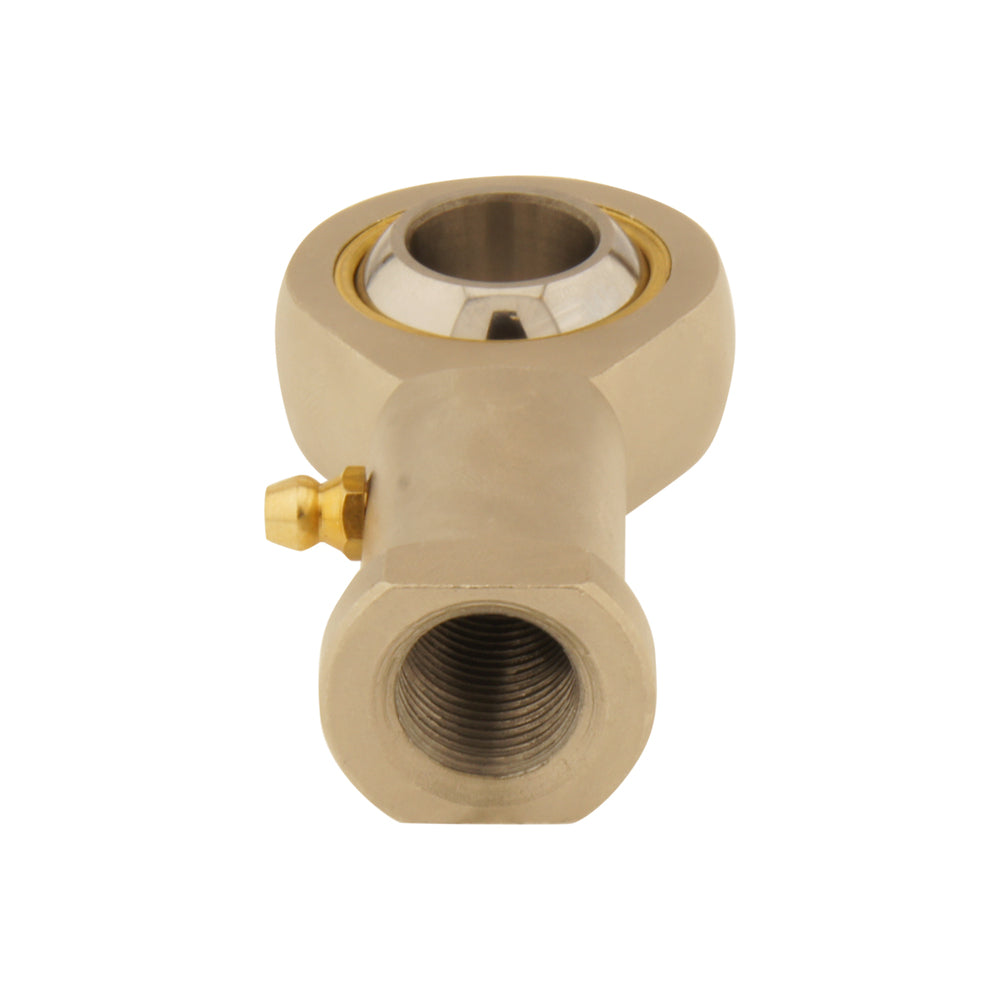

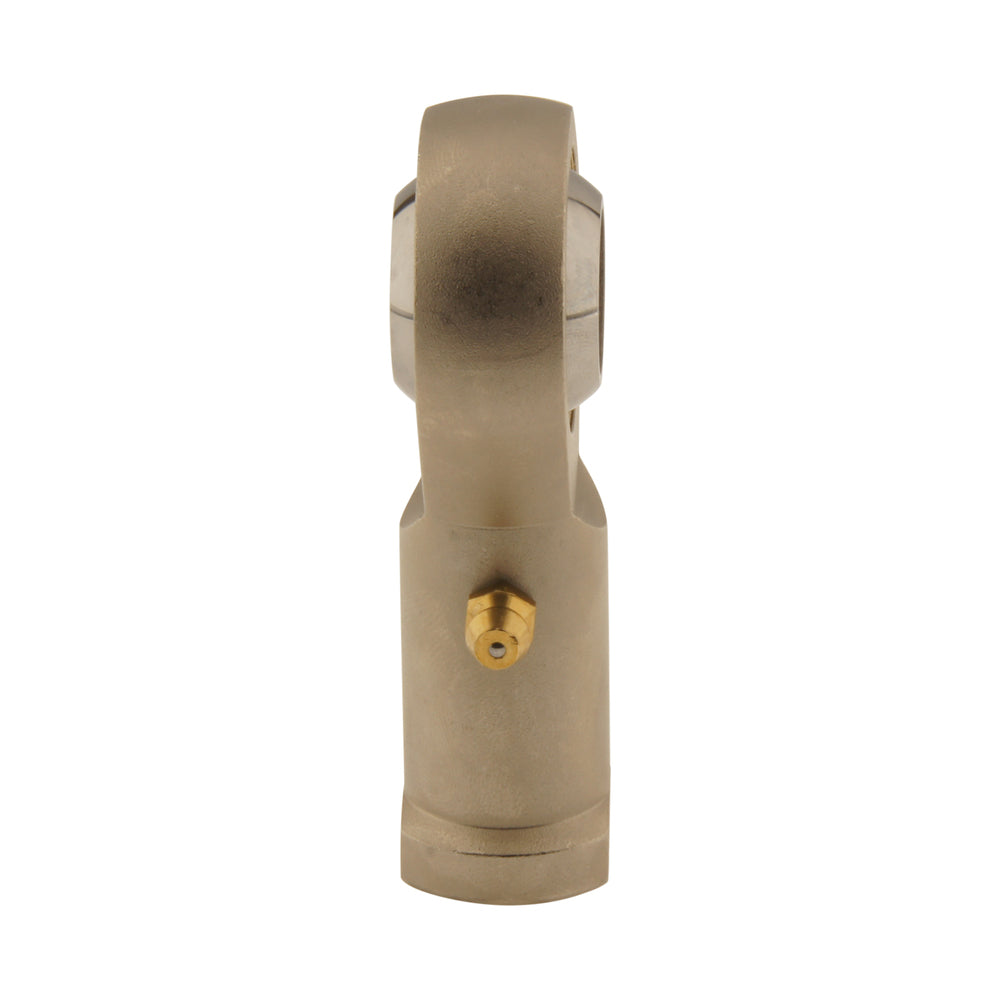

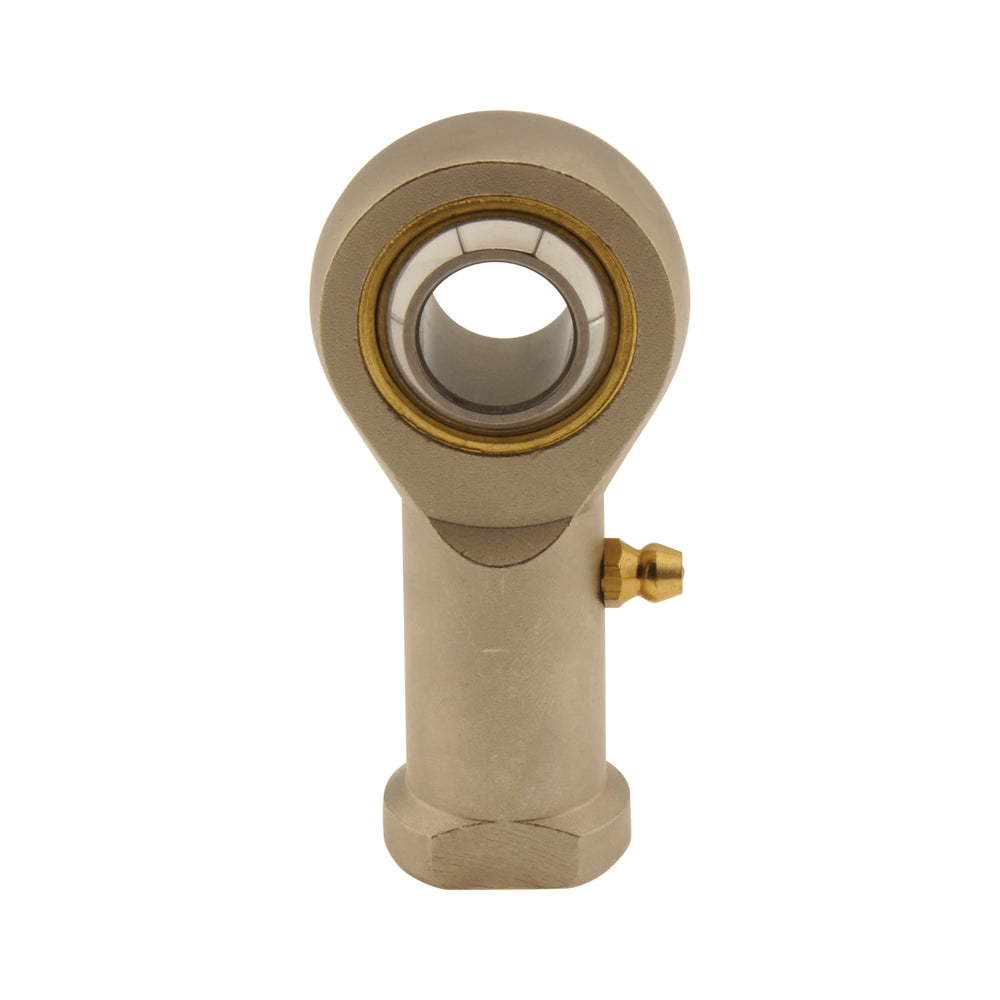

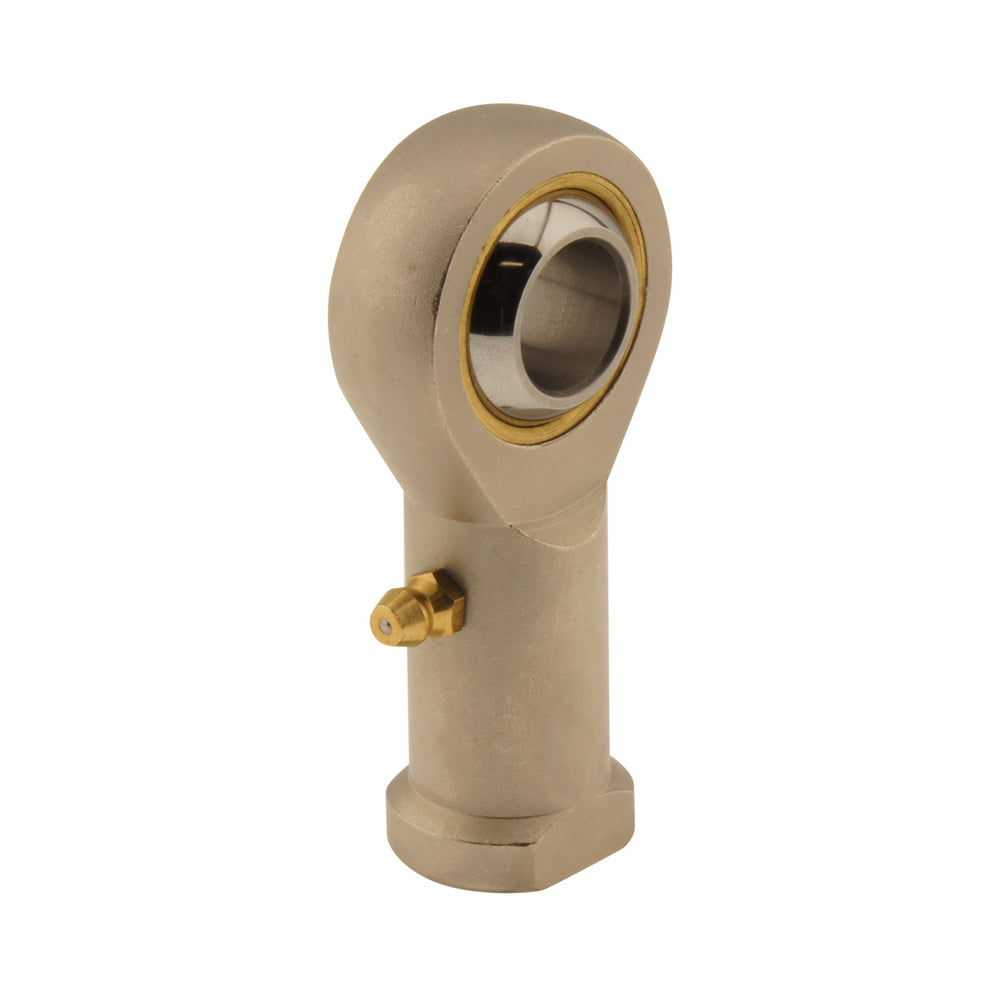

Cet embout sphérique en acier avec filetage femelle M16x1,5 est utilisé pour le montage de vérins pneumatiques. Le diamètre du trou de la balle est de 16 mm. Se monte à l'extrémité des tiges de piston à filetage mâle. Conçu selon les dimensions de la norme ISO 8139. I.a. compatible avec les cylindres suivants : 50, 63 mm (ISO 15552), 80, 100 mm (ISO 21287). L'extrémité de la tige est adaptée aux trajectoires linéaires ou en arc et permet également de petits désalignements angulaires latéraux. Graisseur inclus pour une bonne lubrification pendant toute la durée de vie de l'appareil.
- Prix normal
- €38.10
- Prix normal
- €31.75
Description
Cet embout sphérique femelle, également appelé œil d'embout, est un accessoire de montage conçu pour les vérins pneumatiques. Il dispose d'un raccord femelle et peut également être vissé à l'extrémité de la tige d'un cylindre pneumatique grâce à son raccord M16x1,5. Le diamètre du trou de l'œil sphérique est de 16 mm et il est généralement relié à une chape femelle par une goupille. I.a. compatible avec les cylindres suivants : 50, 63 mm (ISO 15552), 80, 100 mm (ISO 21287). L'extrémité de la tige est munie d'un mamelon graissé. Il peut être utilisé dans des applications de poussée ou de traction où la charge se déplace de façon linéaire ou en arc de cercle. Il dispose également d'une tolérance pour les petits désalignements angulaires. Il est fabriqué en acier.
Pour :
- Les roulements d'extrémité de tige peuvent compenser un léger désalignement angulaire
- Conçu selon les dimensions de la norme ISO 8139, ce qui permet une interchangeabilité mondiale entre les fabricants.
- Il se fixe facilement à d'autres appareils à l'aide d'une épingle passant par son œillet de 16 mm.
- Compatible avec les cylindres suivants : 50, 63 mm (ISO 15552), 80, 100 mm (ISO 21287)
- Peut être monté sur n'importe quelle tige filetée avec un filetage de M16x1,5.
Cons :
- Les roulements à rotule ne sont pas conçus pour permettre un désalignement radial (parallèle) du cylindre.
- Le poids supplémentaire de l'accessoire de montage doit être pris en compte dans les calculs de charge.
Série PHS
La série PHS de Mindman est constituée d'embouts sphériques utilisés comme accessoires de montage de vérins pneumatiques, également appelés anneaux d'extrémité de tige. Ils sont conçus pour les vérins pneumatiques conformes aux normes ISO 15552, 21287 ou 6432. La série comporte des tailles conformes à l'ensemble de la gamme ISO 8139, mais aussi des tailles supplémentaires en dehors de cette gamme. Il possède un raccord fileté femelle et des tailles allant de M3x0,8 à M30x2 pour s'adapter à notre large gamme de tailles de vérins pneumatiques. L'œil a un diamètre de 5 à 30 mm et peut être graissé à l'aide d'un graisseur standard. Le montage sphérique en bout de tige permet un faible désalignement angulaire. Selon la taille, il peut supporter une charge radiale statique maximale de 108 kN, une charge radiale dynamique de 72,3 kN et une charge axiale dynamique de 38,8 kN.
