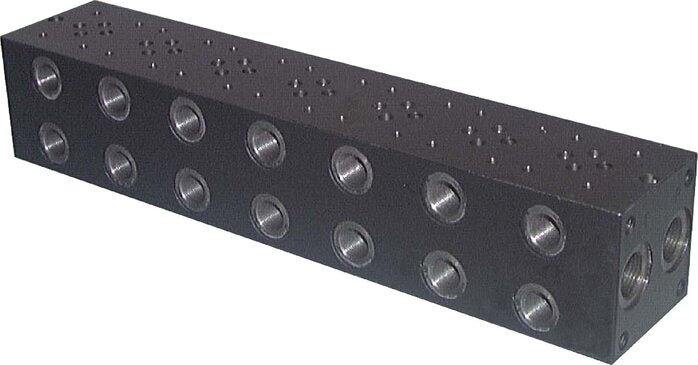

Embase NG6 (D03) 7 stations sans limiteur de pression 315bar

Les 7 stations partagent les canaux P et T communs, de sorte qu'une conduite de pompe et une conduite de retour alimentent chaque vanne. Protégez le circuit avec un limiteur de pression séparé, ou choisissez l'embase avec limiteur de pression intégré. Montez l'embase avec les quatre filetages M8 sur les faces d'extrémité ou à travers les trous longitudinaux pour vis de fixation M5. Fixez chaque vanne ou empilage de vannes avec quatre vis à tête cylindrique à six pans creux M5 de classe de qualité 12.9, non fournies. Obturez les stations inutilisées avec une plaque aveugle.

Avantages :

• P et T utilisables depuis chaque extrémité
• Plan de pose NG6 / D03 standard sur chaque station
• Les stations inutilisées peuvent être obturées avec une plaque aveugle

Inconvénients :

• Pas de limiteur de pression - installez-en un dans le circuit, ou choisissez l'embase avec limiteur de pression
• Débit nominal jusqu'à 30 l/min
• Vis de fixation de la vanne non fournies

Série :

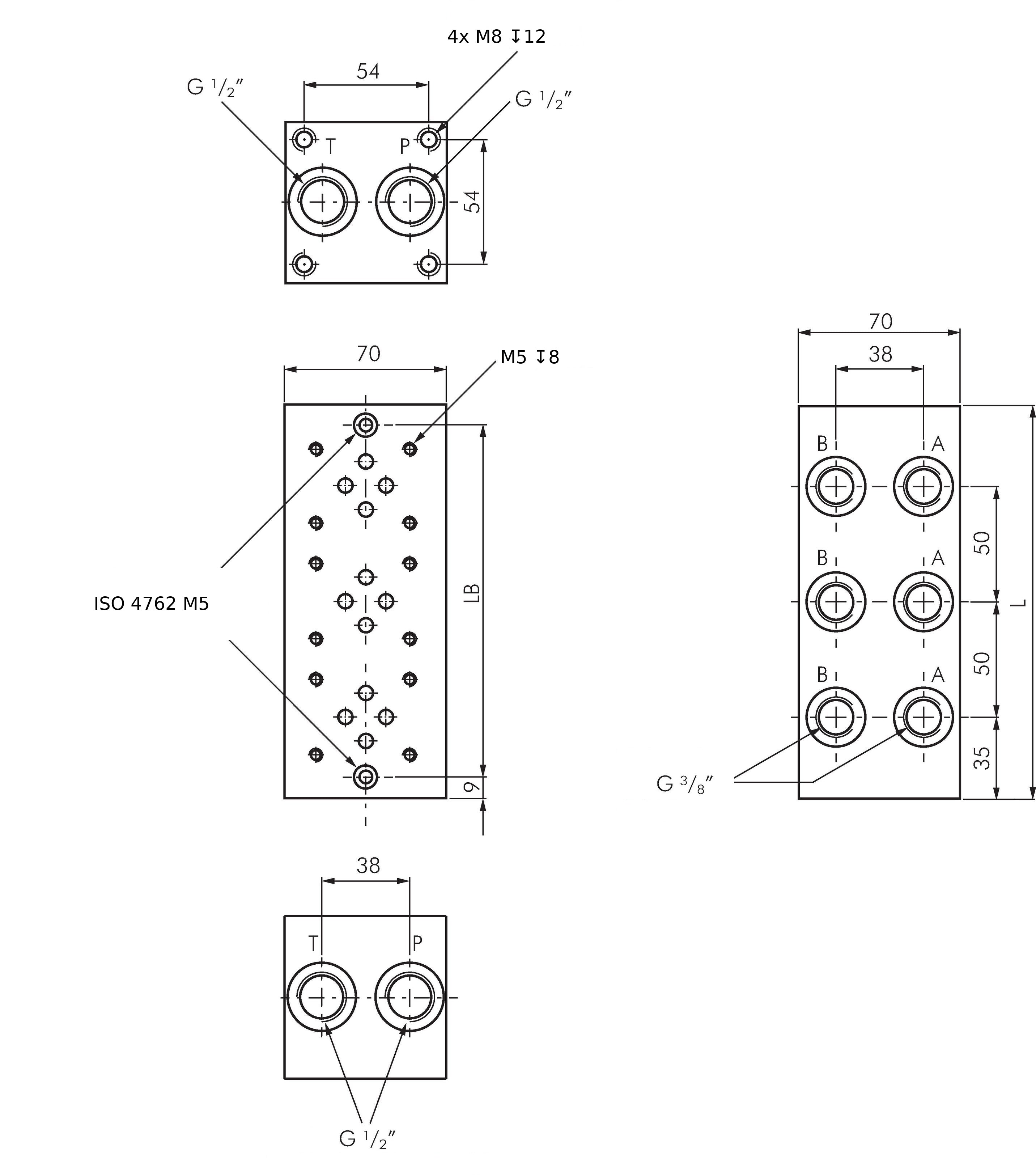

Embases en fonte pour vannes NG6 / D03 (DIN 24340-A6, ISO 4401-03, CETOP R 35 H-03, NFPA D03), avec une à huit stations. Les vannes ou empilages de vannes se placent dessus. Chaque station possède ses propres orifices A et B (G3/8) sur le côté, tandis que P et T (G1/2) traversent l'embase et peuvent être utilisés depuis chaque extrémité. Les embases se montent avec des filetages M8 sur les faces d'extrémité ou à travers les trous longitudinaux pour vis de fixation M5. Deux versions sont disponibles : avec un limiteur de pression intégré réglable de 100 à 315 bar, ou sans. Pression de service jusqu'à 315 bar, débit nominal jusqu'à 30 l/min (embase simple sans limiteur de pression : 50 l/min), -20 à +80 °C. Les vannes se fixent avec des vis à tête cylindrique à six pans creux M5 de classe de qualité 12.9, serrées à 8,9 Nm.
