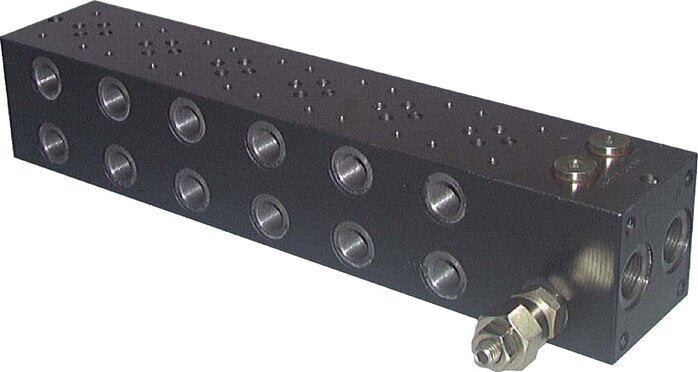

Embase NG6 (D03) 6 stations avec limiteur de pression 100-315bar

Les 6 stations partagent les canaux P et T communs, de sorte qu'une conduite de pompe et une conduite de retour alimentent chaque vanne. Le limiteur de pression protège l'ensemble de l'embase contre les surpressions ; réglez-le avec la vis de réglage et bloquez-le avec le contre-écrou. Montez l'embase avec les quatre filetages M8 sur les faces d'extrémité ou à travers les trous longitudinaux pour vis de fixation M5. Fixez chaque vanne ou empilage de vannes avec quatre vis à tête cylindrique à six pans creux M5 de classe de qualité 12.9, non fournies. Obturez les stations inutilisées avec une plaque aveugle.

Avantages :

• Le limiteur de pression intégré protège chaque station
• P et T utilisables depuis chaque extrémité
• Plan de pose NG6 / D03 standard sur chaque station
• Les stations inutilisées peuvent être obturées avec une plaque aveugle

Inconvénients :

• Débit nominal jusqu'à 30 l/min
• Vis de fixation de la vanne non fournies

Série :

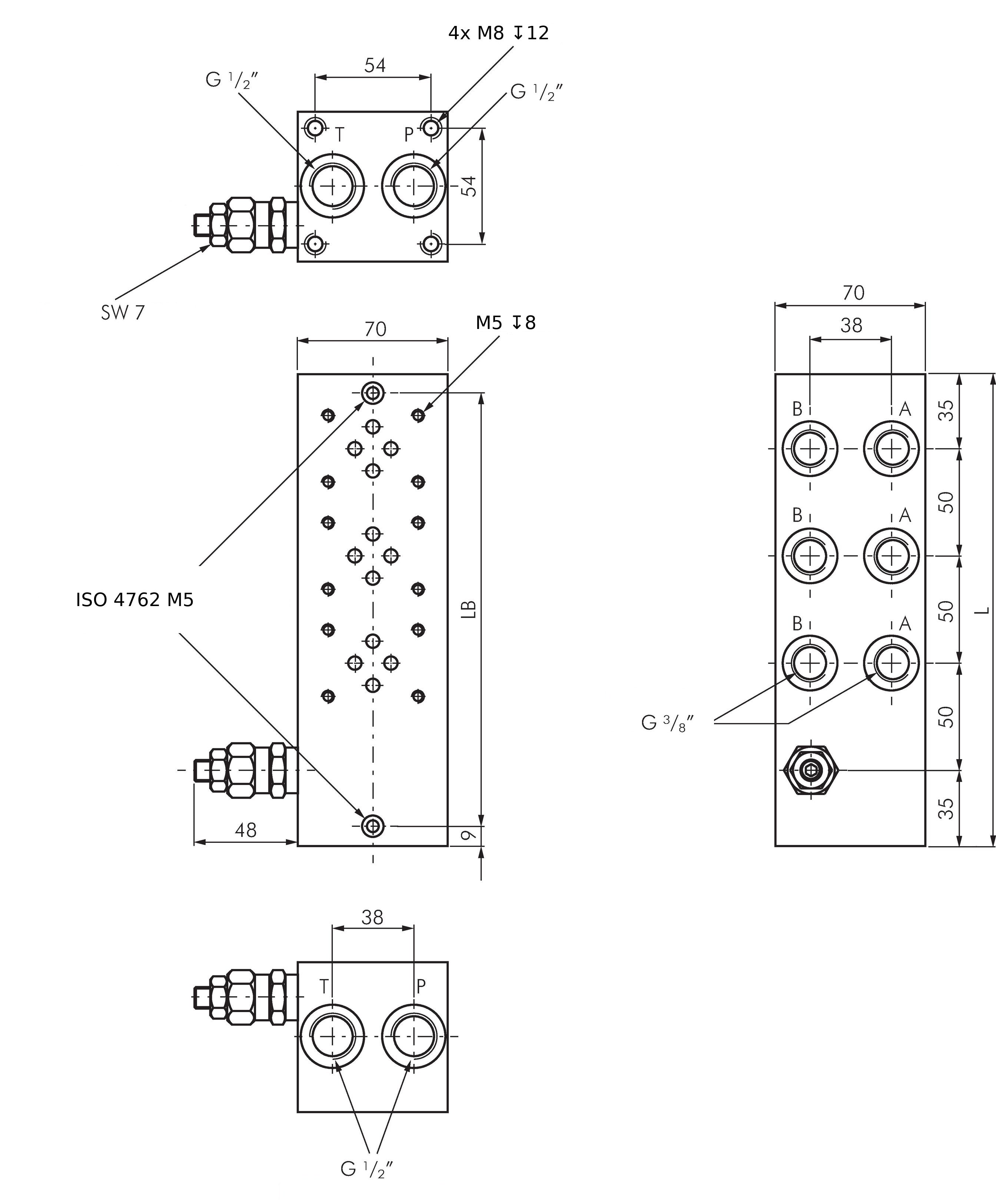

Embases en fonte pour vannes NG6 / D03 (DIN 24340-A6, ISO 4401-03, CETOP R 35 H-03, NFPA D03), avec une à huit stations. Les vannes ou empilages de vannes se placent dessus. Chaque station possède ses propres orifices A et B (G3/8) sur le côté, tandis que P et T (G1/2) traversent l'embase et peuvent être utilisés depuis chaque extrémité. Les embases se montent avec des filetages M8 sur les faces d'extrémité ou à travers les trous longitudinaux pour vis de fixation M5. Deux versions sont disponibles : avec un limiteur de pression intégré réglable de 100 à 315 bar, ou sans. Pression de service jusqu'à 315 bar, débit nominal jusqu'à 30 l/min (embase simple sans limiteur de pression : 50 l/min), -20 à +80 °C. Les vannes se fixent avec des vis à tête cylindrique à six pans creux M5 de classe de qualité 12.9, serrées à 8,9 Nm.
