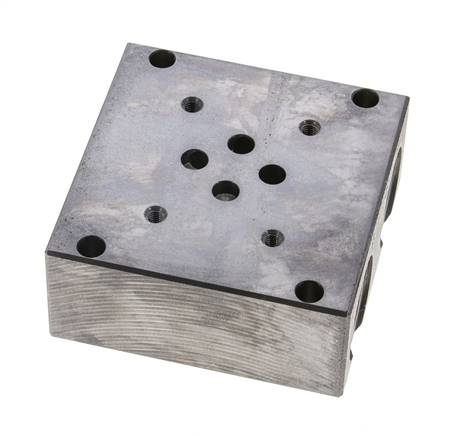

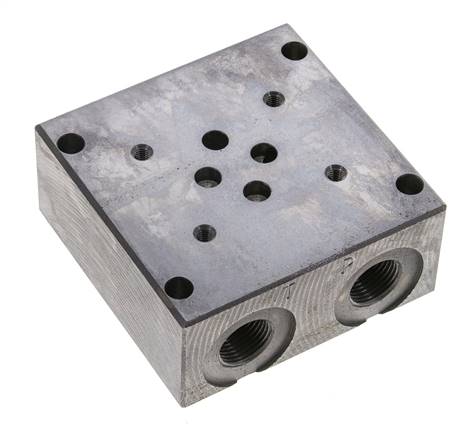

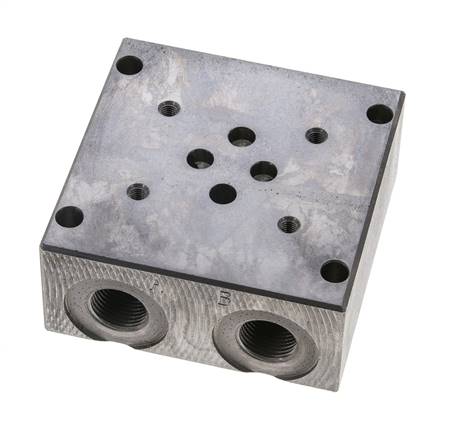

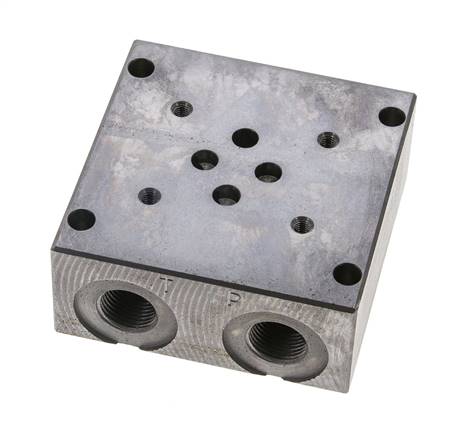

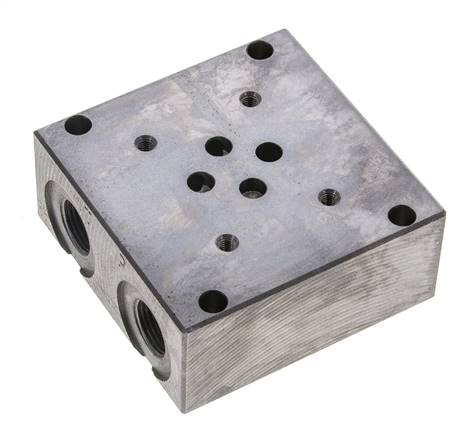

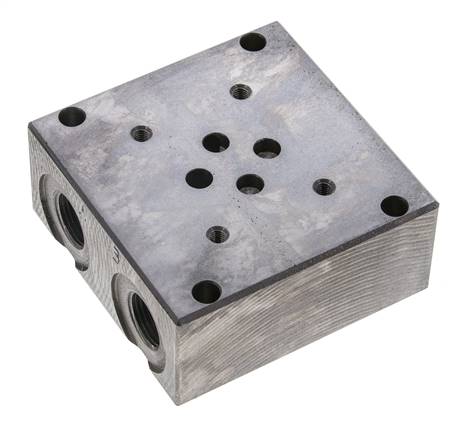

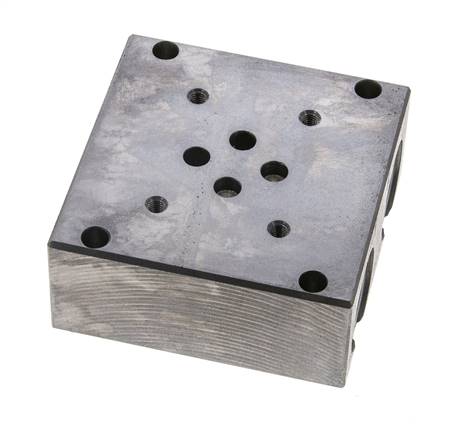

Embase NG6 (D03) 1 station sans limiteur de pression 315bar

Contrairement aux embases multiples, P et T ne sont pas percés de part en part, et l'embase se fixe par le dessus au moyen de quatre trous pour vis de fixation M5. Elle supporte jusqu'à 50 l/min, soit plus que les embases multiples. Fixez la vanne ou l'empilage de vannes avec quatre vis à tête cylindrique à six pans creux M5 de classe de qualité 12.9, non fournies. Protégez le circuit avec un limiteur de pression séparé, ou choisissez l'embase simple avec limiteur de pression.

Avantages :

• Jusqu'à 50 l/min, plus que les embases multiples

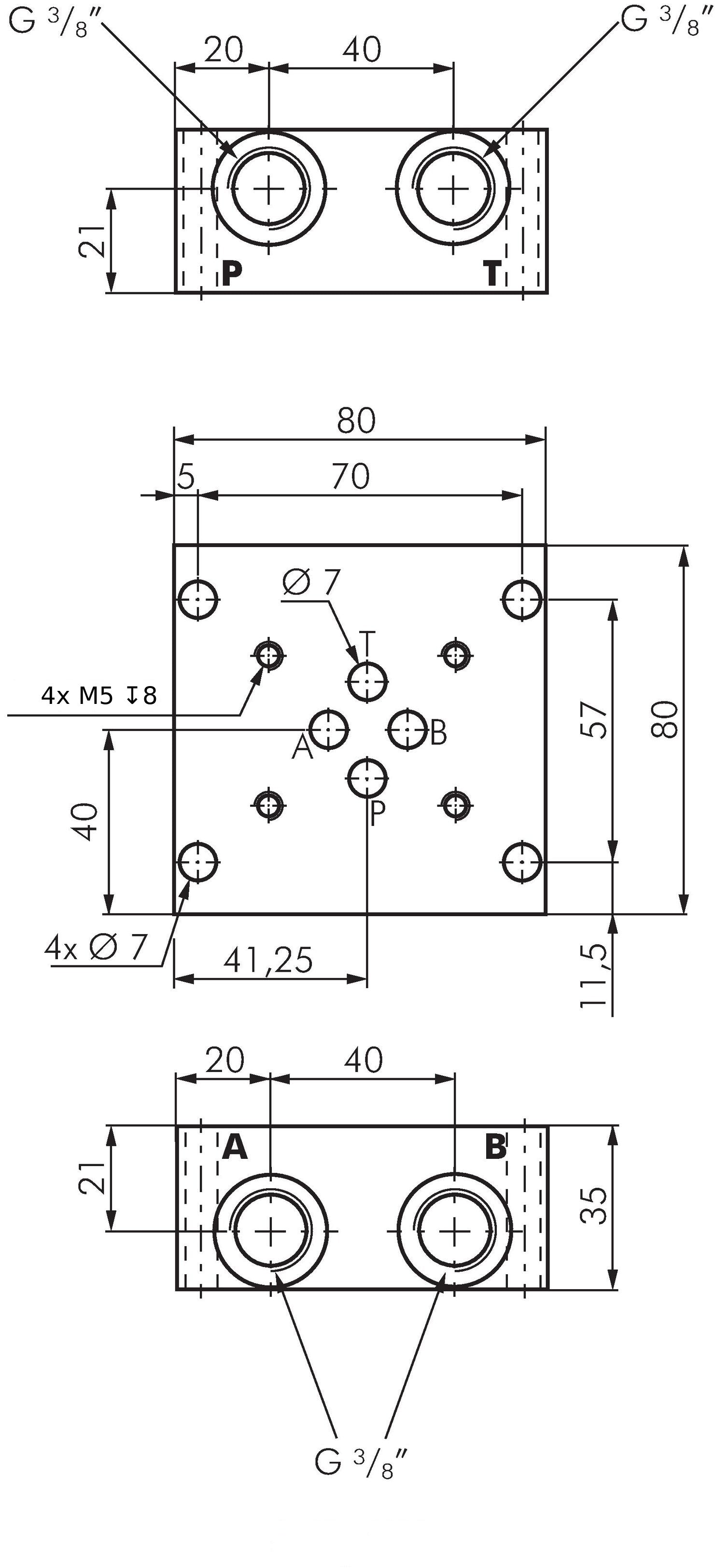

• Embase simple compacte, longueur 80 mm
• Montage par le dessus avec quatre vis de fixation M5

Inconvénients :

• P et T non percés de part en part - pour une alimentation traversante, choisissez une embase multiple
• Pas de limiteur de pression - installez-en un dans le circuit, ou choisissez l'embase avec limiteur de pression
• Vis de fixation de la vanne non fournies

Série :

Embases en fonte pour vannes NG6 / D03 (DIN 24340-A6, ISO 4401-03, CETOP R 35 H-03, NFPA D03), avec une à huit stations. Les vannes ou empilages de vannes se placent dessus. Chaque station possède ses propres orifices A et B (G3/8) sur le côté, tandis que P et T (G1/2) traversent l'embase et peuvent être utilisés depuis chaque extrémité. Les embases se montent avec des filetages M8 sur les faces d'extrémité ou à travers les trous longitudinaux pour vis de fixation M5. Deux versions sont disponibles : avec un limiteur de pression intégré réglable de 100 à 315 bar, ou sans. Pression de service jusqu'à 315 bar, débit nominal jusqu'à 30 l/min (embase simple sans limiteur de pression : 50 l/min), -20 à +80 °C. Les vannes se fixent avec des vis à tête cylindrique à six pans creux M5 de classe de qualité 12.9, serrées à 8,9 Nm.
