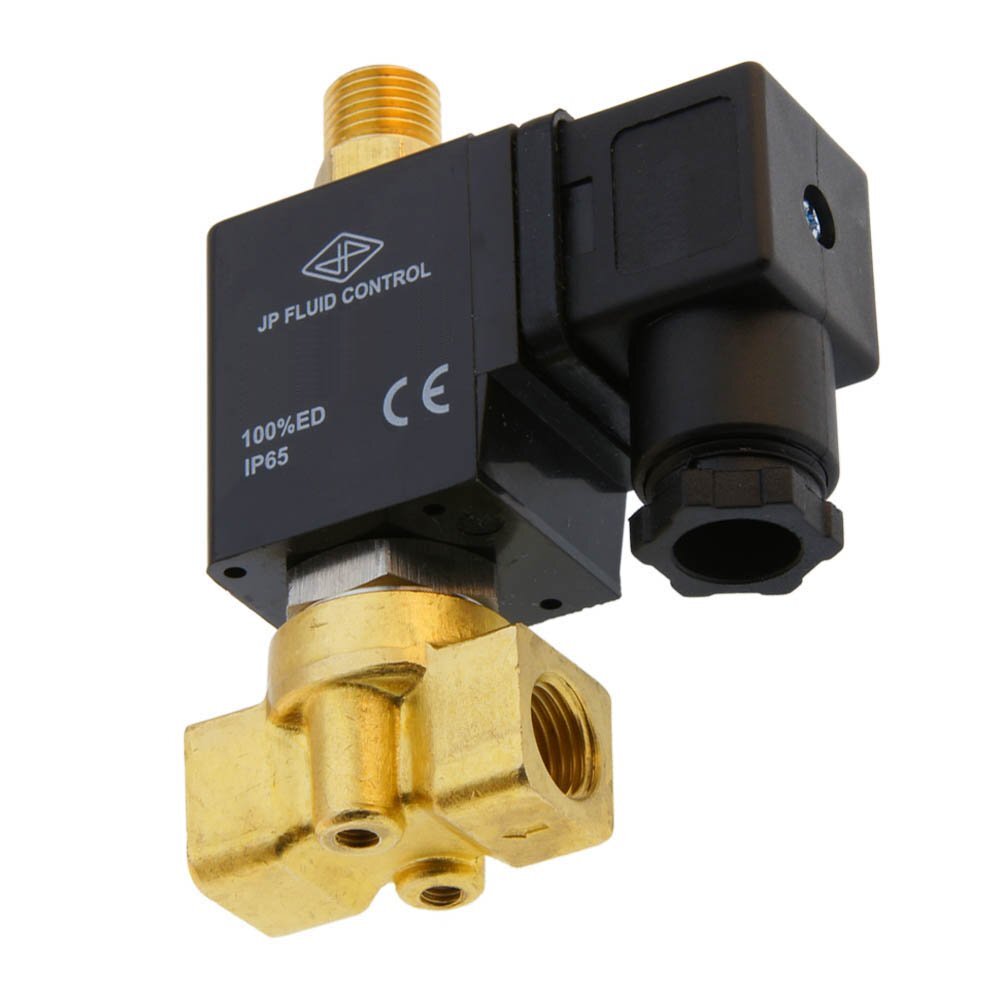

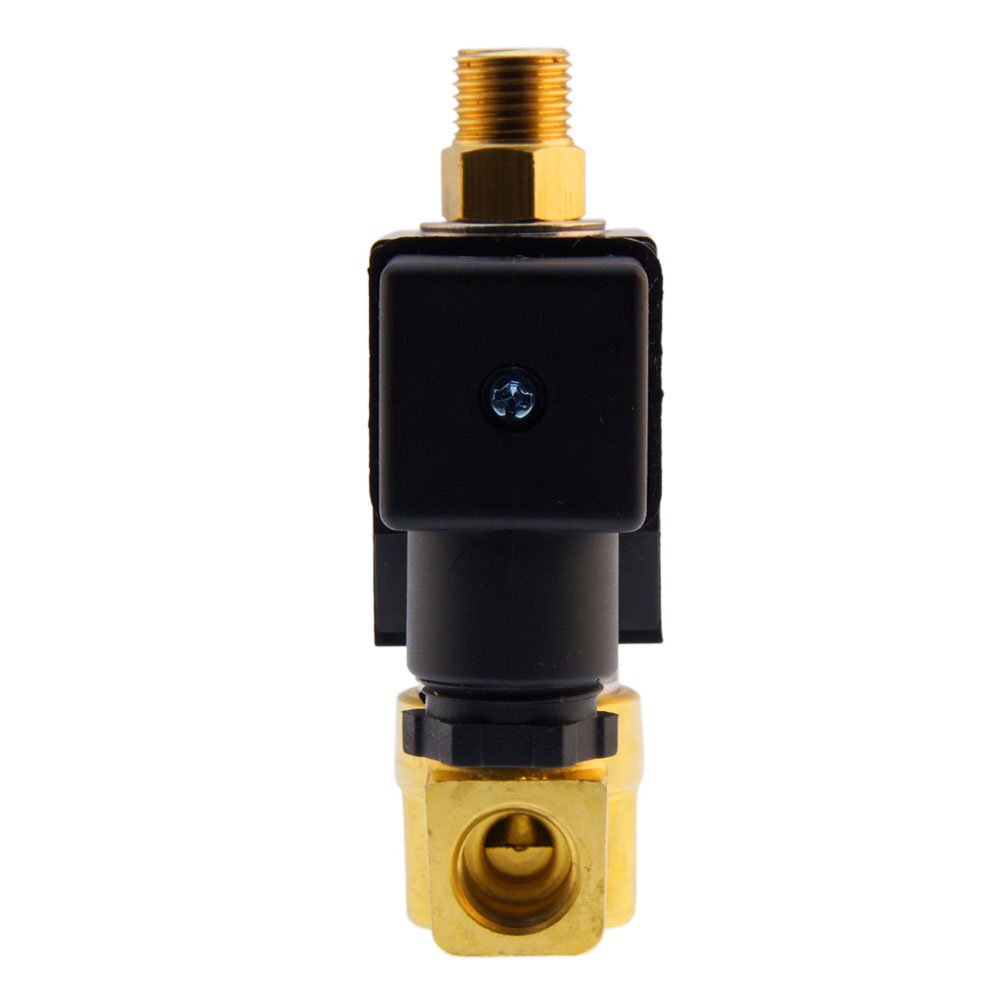

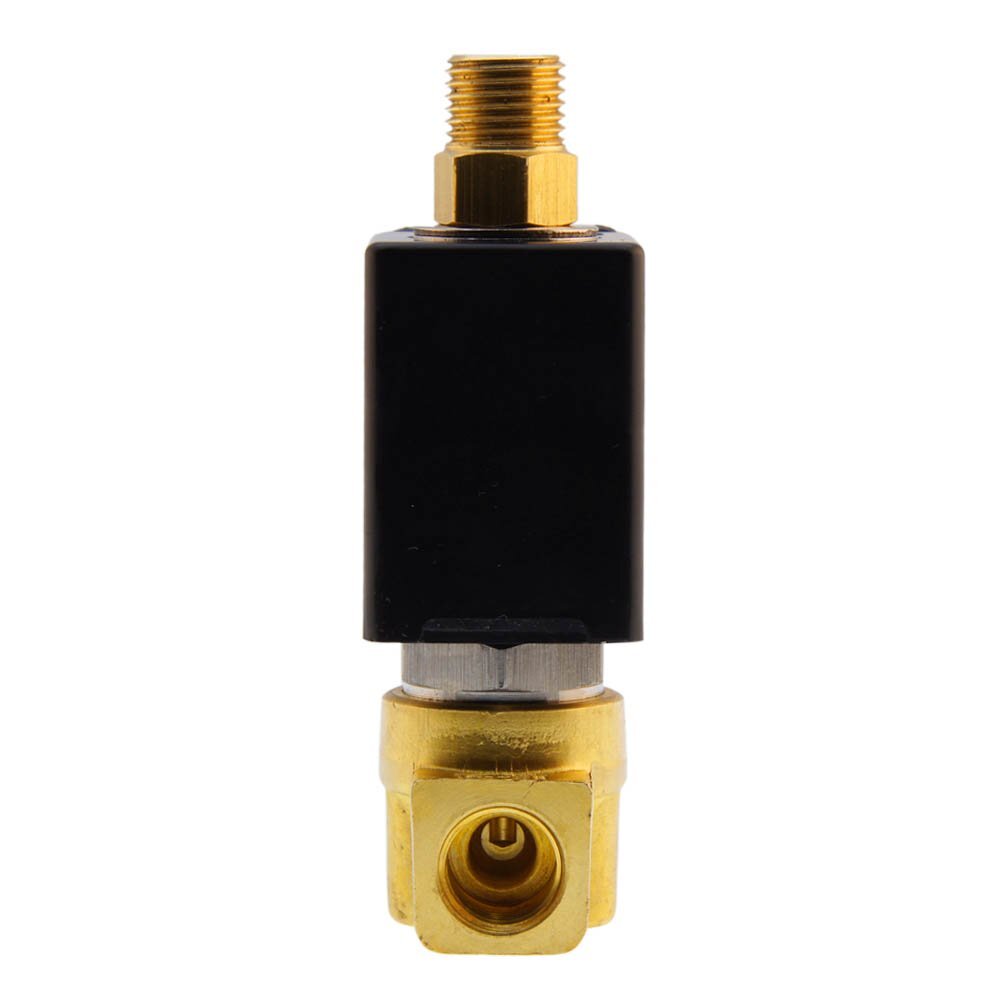

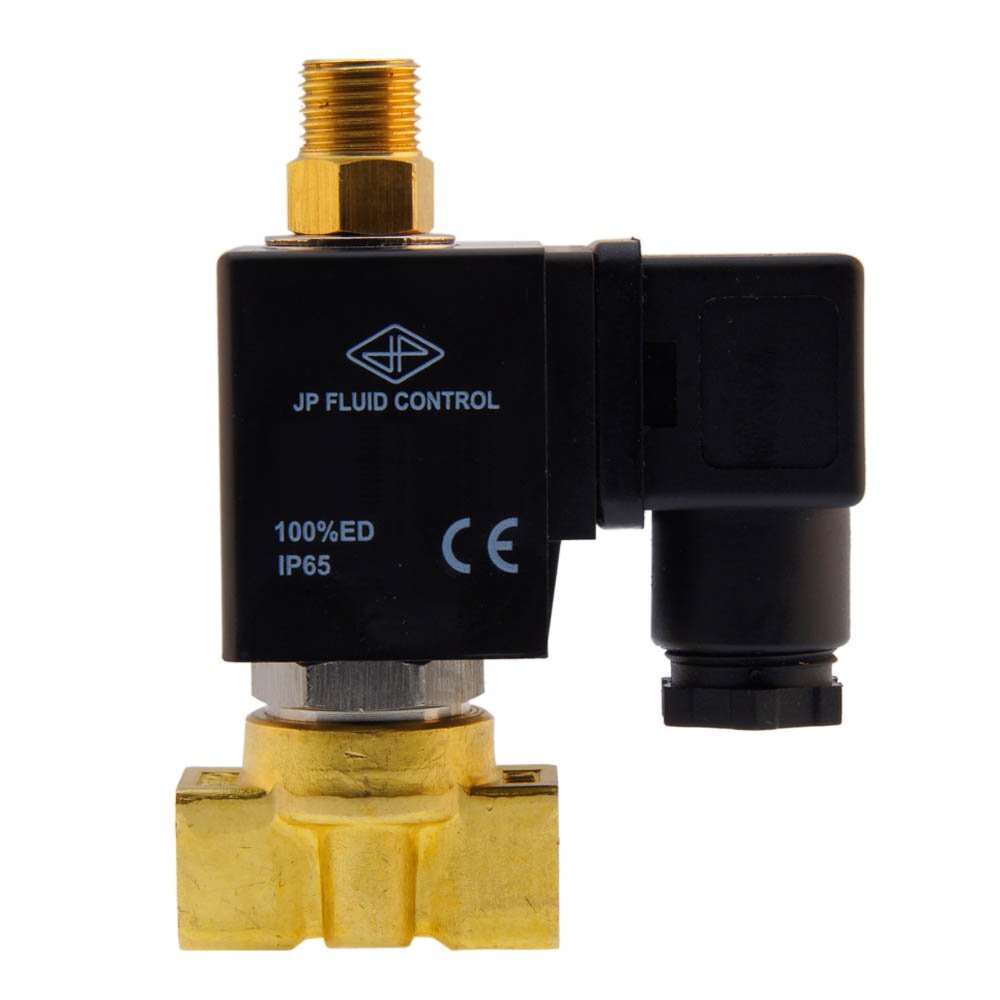

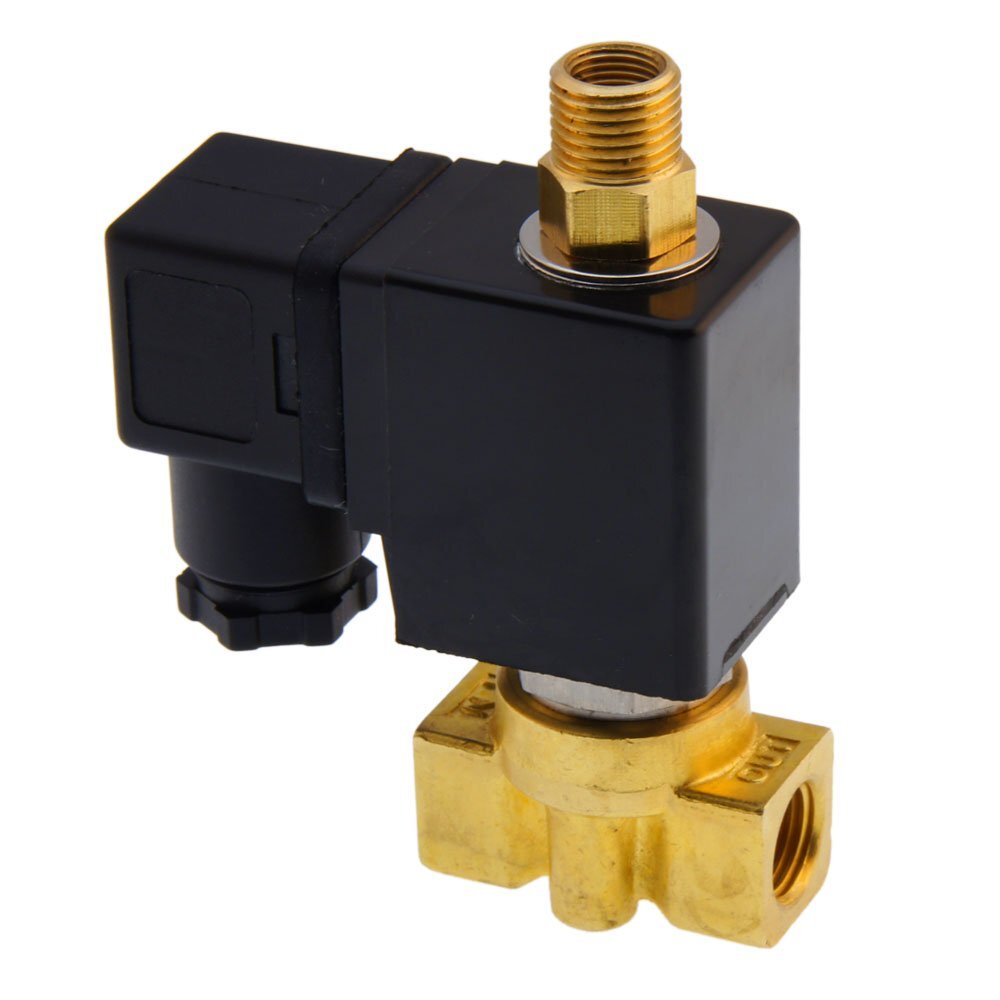

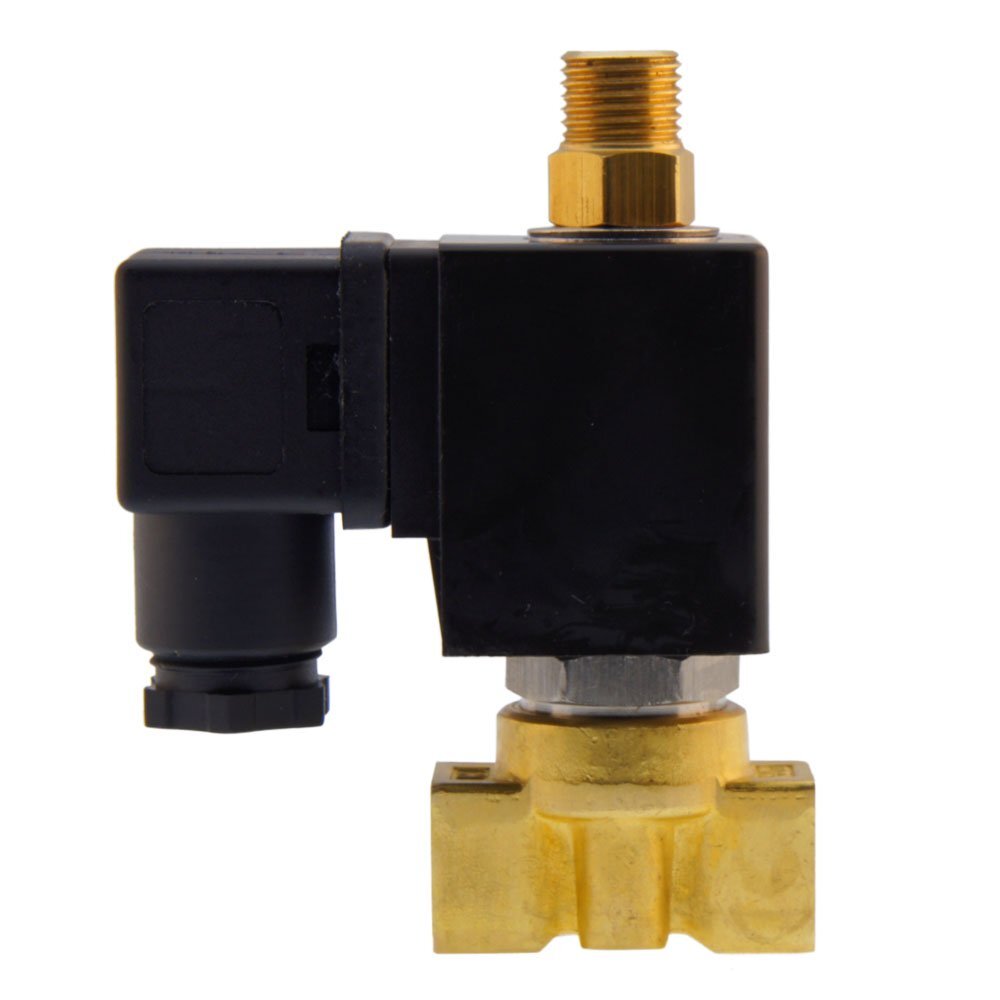

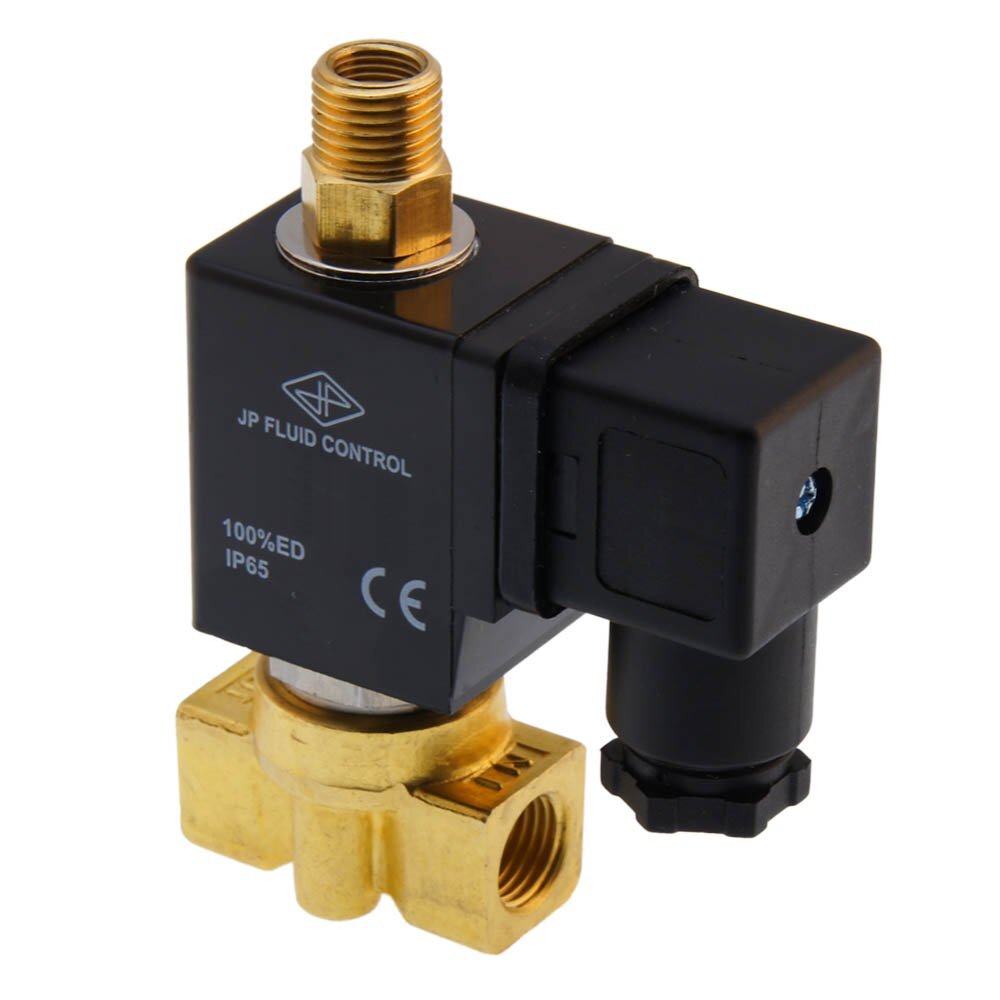

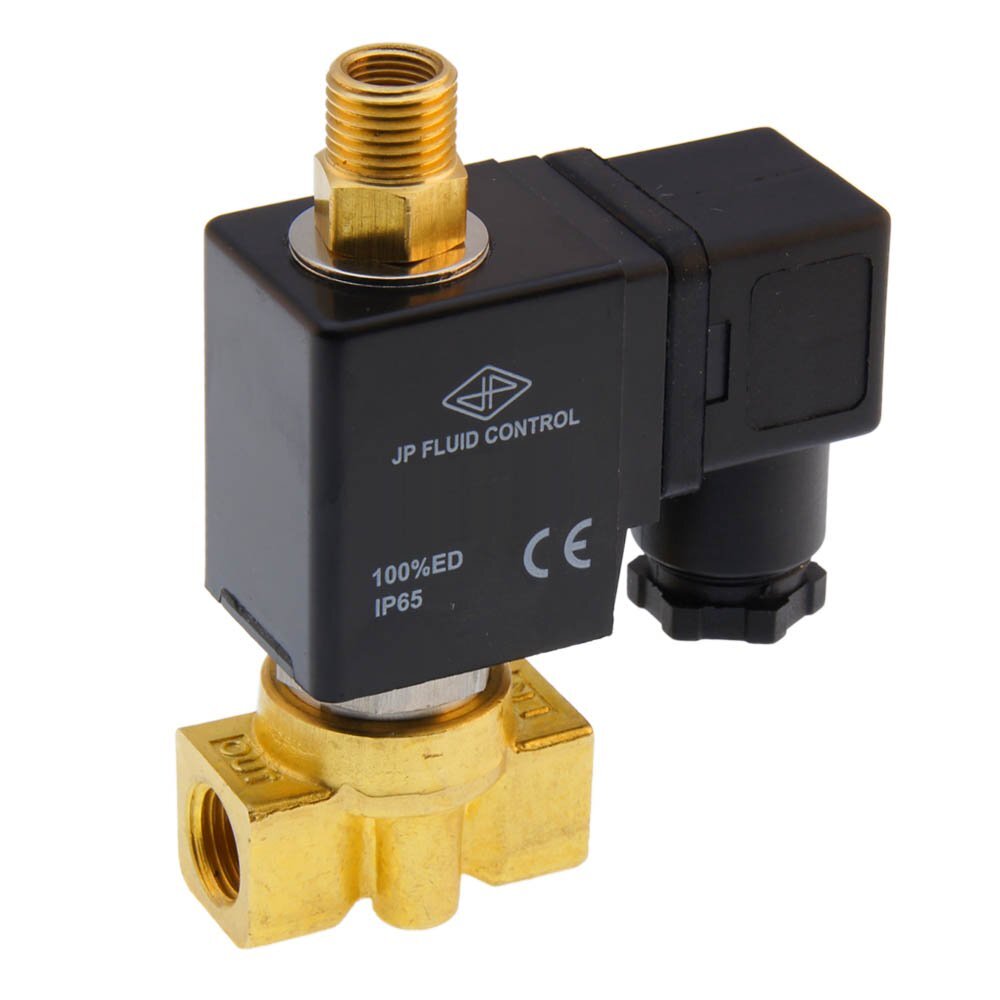

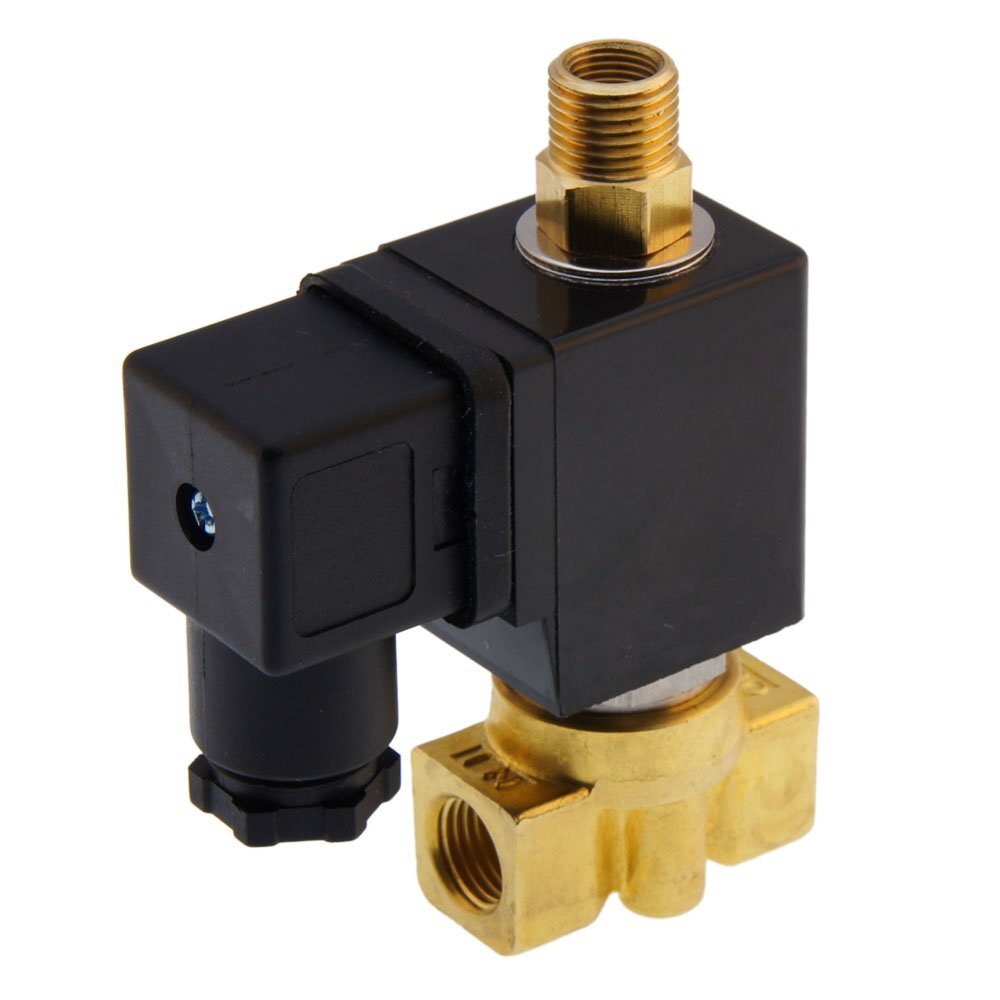

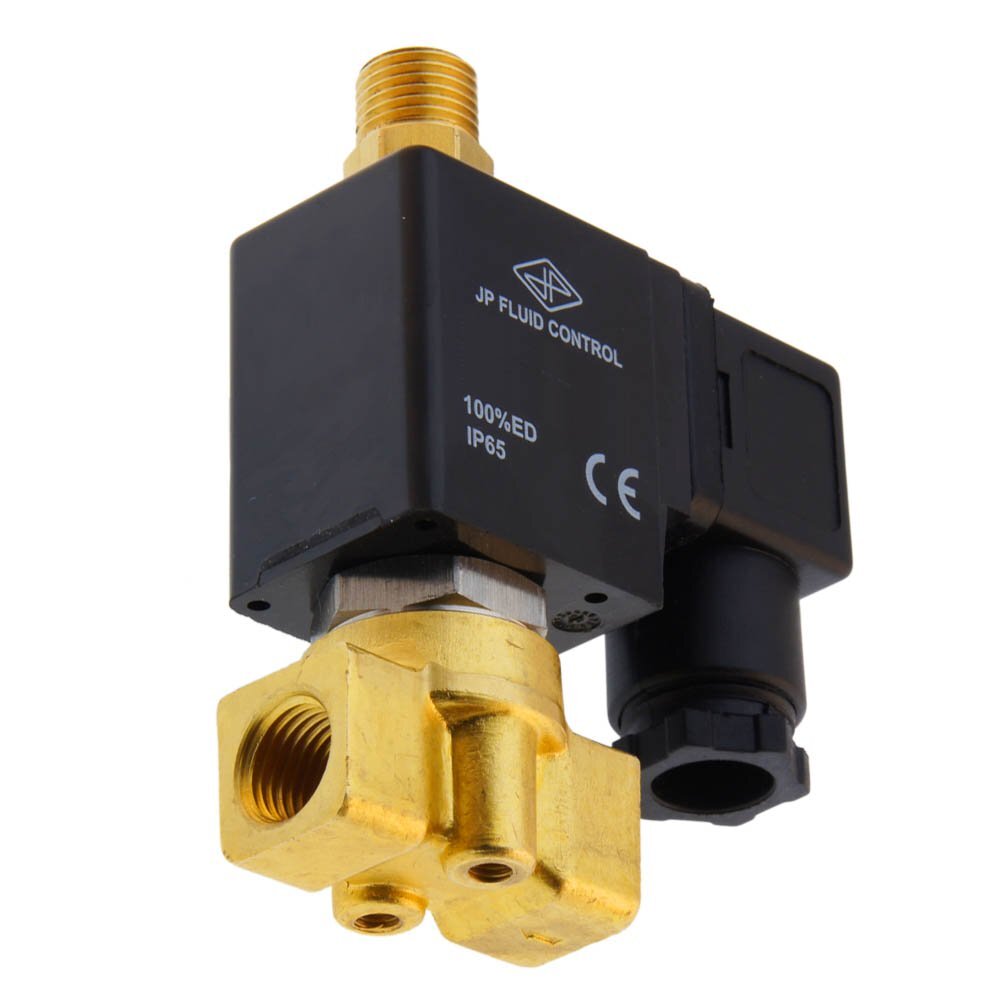

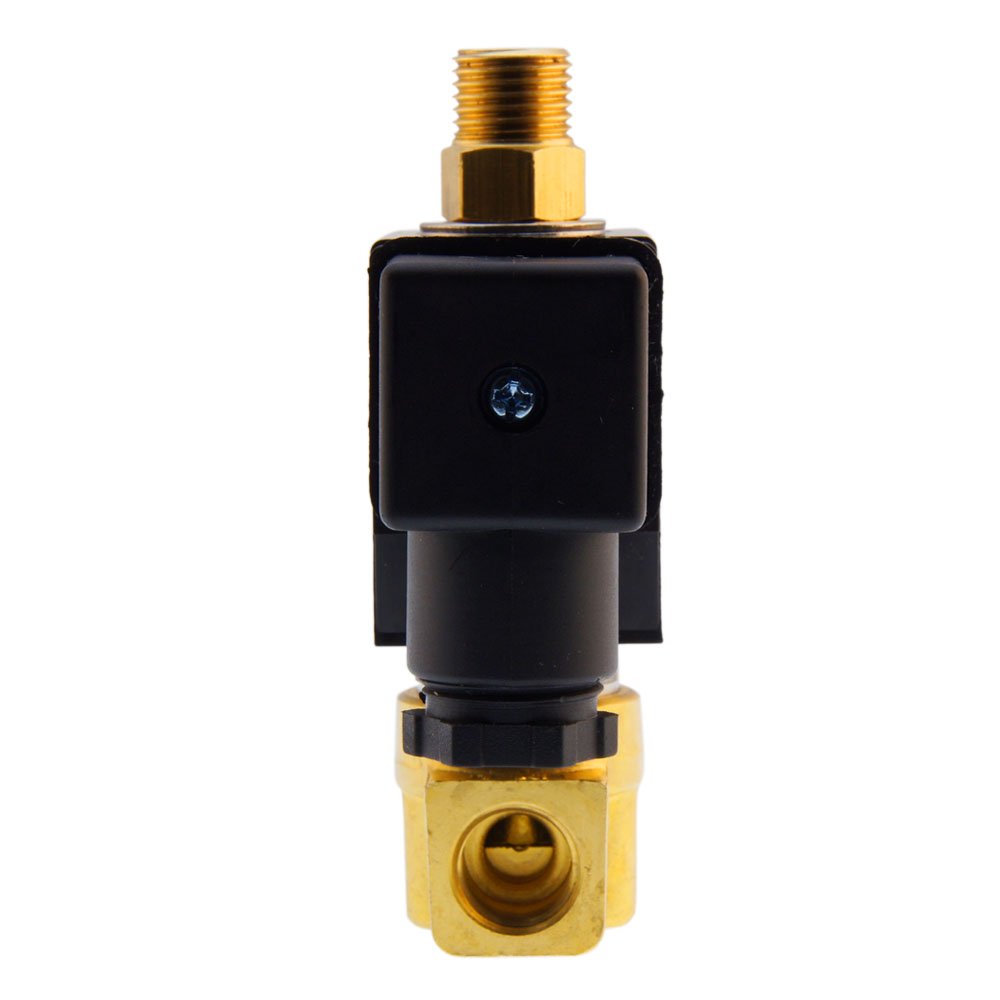

Electrovanne TW-DD 1/4'' 3/2 voies UN laiton FKM 0-3,5bar 120V AC
Electrovanne 3 voies JP Fluid Control (type TW-DD) avec filetage G 1/4 pouce et bobine 120 V AC. La fonction du circuit de l'électrovanne est universelle (débit dans les deux sens) et à fonctionnement direct, de sorte qu'aucun différentiel de pression n'est nécessaire. Convient pour une température maximale de 120°C (248°F) et une pression de 0 à 3,5 bars (0 à 51 psi). Boîtier en laiton avec joint FKM (FPM) et un orifice de 3 mm. La valeur Kv est de 0,2 m3/h (3,33 l/min à dp=1 bar d'eau).
- Prix normal
- €43.74
- Prix normal
- €36.45
Description
Il s'agit d'une électrovanne 3 voies à commande directe JP Fluid Control avec filetage G 1/4 pouce et bobine 120 V CA. La vanne a un boîtier en laiton avec un joint FKM (FPM) et un orifice de 3 mm (environ 1/8 pouce). La fonction du circuit de l'électrovanne est universelle, ce qui signifie que le flux est bidirectionnel.
La vanne est adaptée à des pressions de 0 à 3,5 bars (0 à 51 psi) et à une température maximale de 120° C (248° F). La vanne a une valeur Kv de 0,2 m3/h, ce qui se traduit par un débit de 3,33 l/min à une pression différentielle de 1 bar (pour l'eau). En unités impériales : Cv = 0.23, ce qui signifie 0.23 GPM @ 1 psi de chute de pression. Pour les applications simples, il suffit souvent de sélectionner une vanne en fonction de la taille du filetage et du diamètre de l'orifice. Pour un dimensionnement plus précis, utilisez la valeur Kv avec notre calculateur de dimensionnement de vanne facile à utiliser.
Le boîtier en laiton est durable, adapté aux fluides neutres et résistant à de nombreux produits chimiques. Consultez notre tableau de résistance chimique pour vérifier la compatibilité du boîtier et des joints avec le fluide. La vanne a un indice IP65 si elle est correctement connectée.
Pour :
- Les électrovannes s'ouvrent et se ferment très rapidement par rapport à d'autres types de vannes.
- Livré avec bobine et connecteur
- Bonne protection contre l'environnement grâce à l'indice IP65
Cons :
- L'orifice de l'orifice supérieur est de 1,2 mm pour toutes les vannes TW.
- Les électrovannes sont très sensibles à la saleté et ne peuvent être utilisées qu'avec des liquides et des gaz propres.
- Les électrovannes consomment de l'énergie lorsqu'elles sont activées et la bobine peut devenir chaude. Un environnement d'installation bien ventilé est recommandé pour dissiper la chaleur.
Série TW-DD
La série TW se compose de différents types d'électrovannes 3/2 voies (normalement fermées, normalement ouvertes, de dérivation, universelles), adaptées à une multitude d'applications telles que le drainage, la distribution ou le mélange de liquides et de gaz.
Les vannes sont disponibles sur demande avec des filetages BSP ou NPT.
