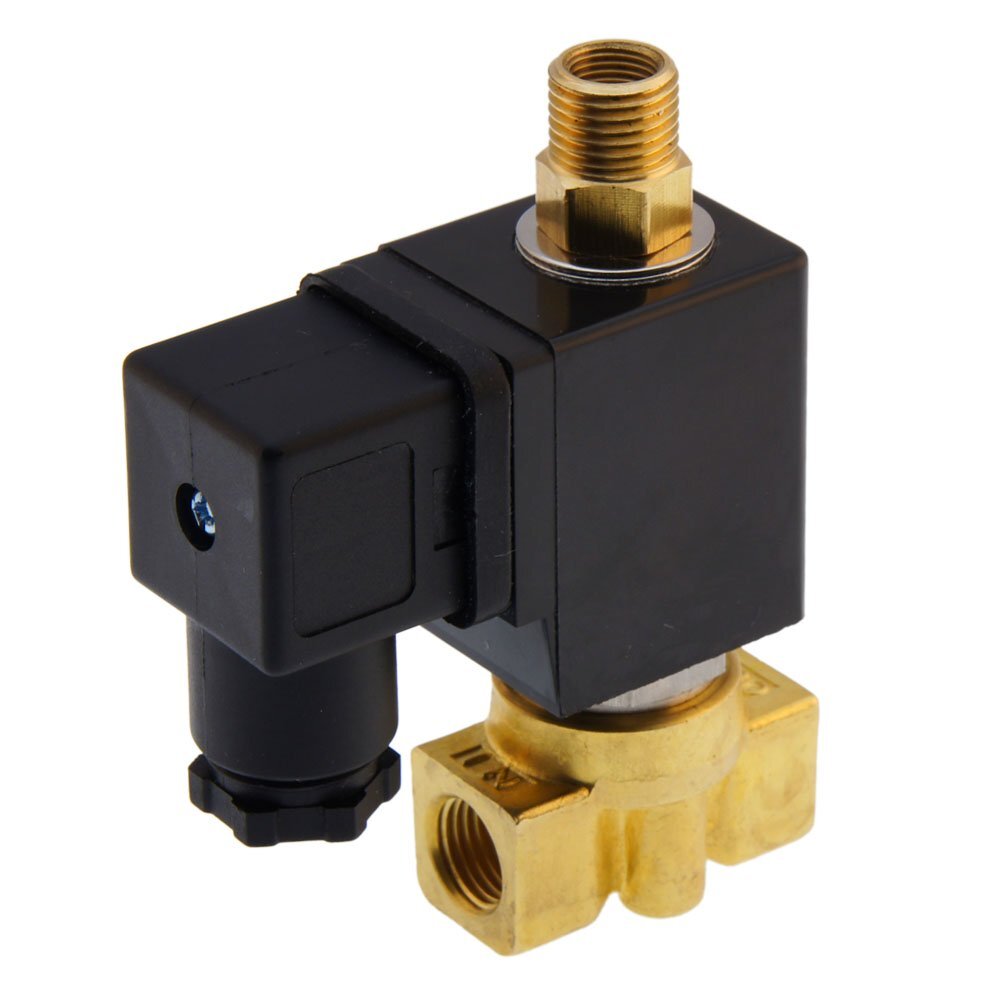

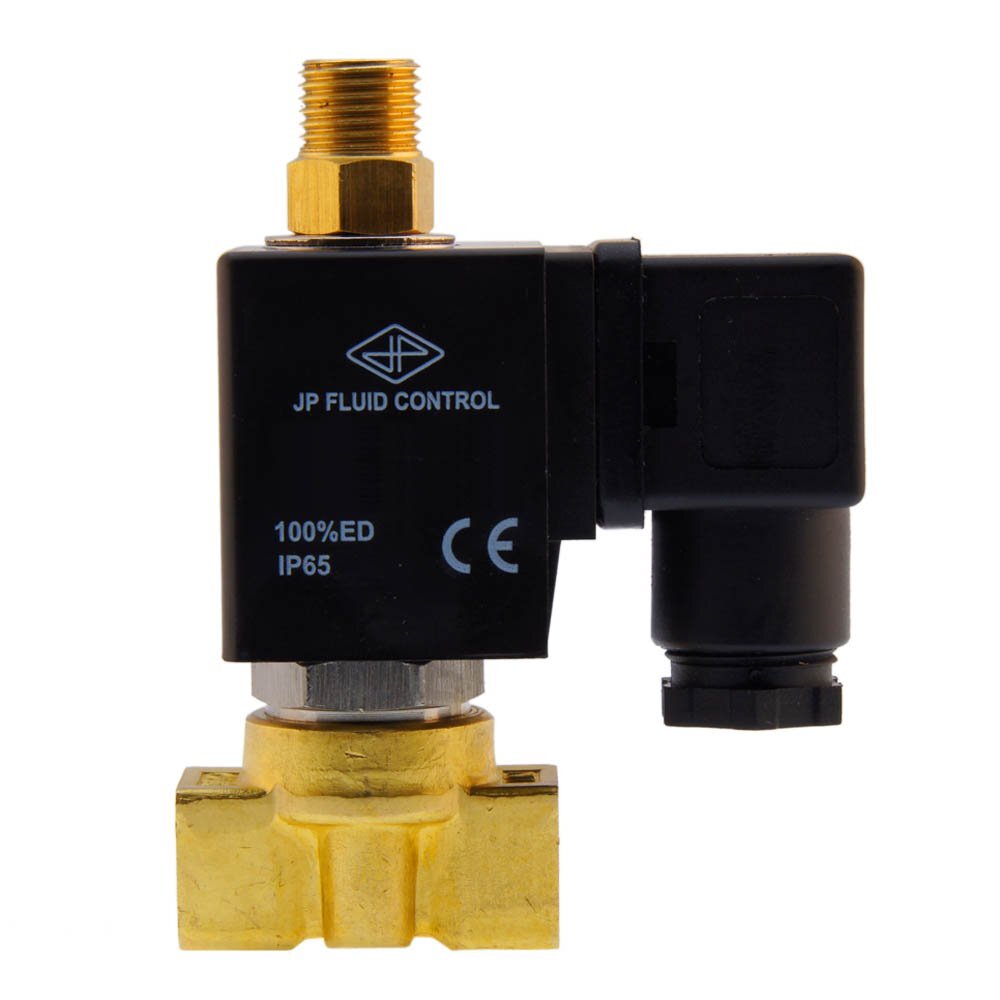

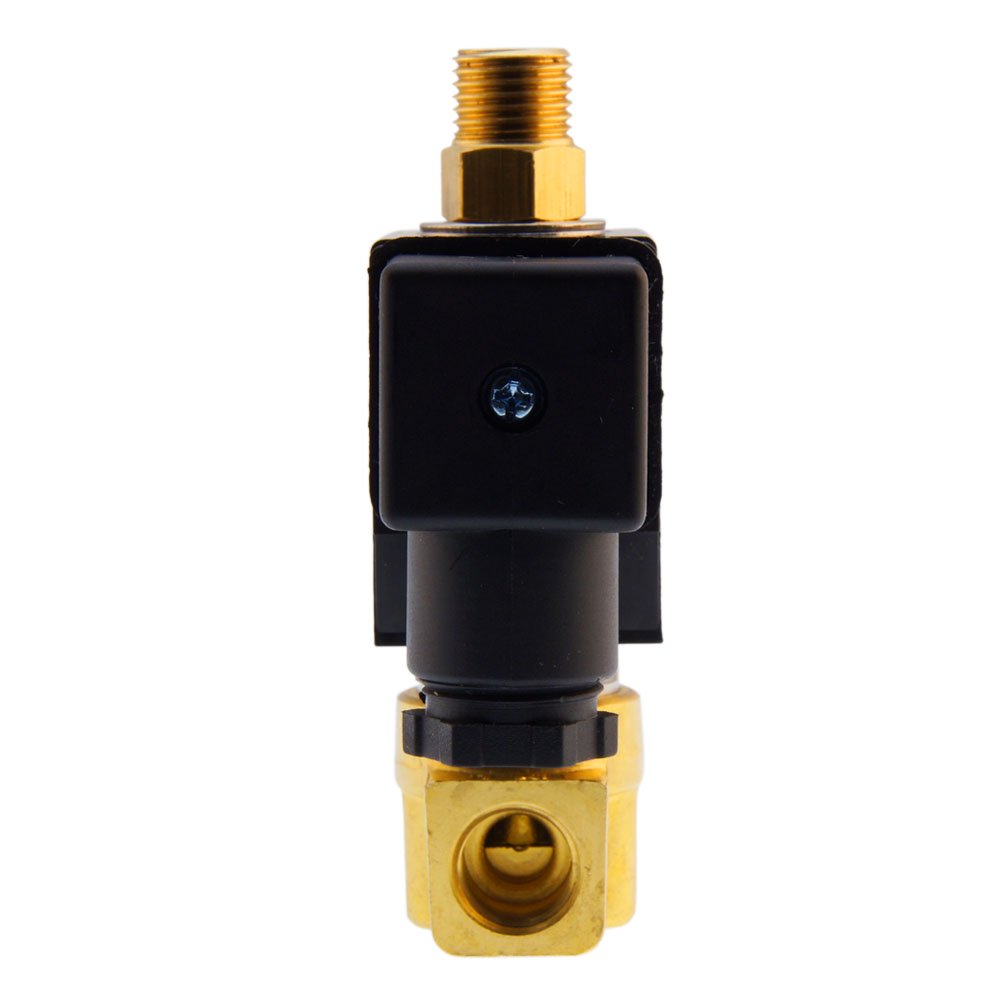

Electrovanne TW-DD 1/4'' 3/2 voies UN laiton EPDM 0-2,5bar 12V DC
Electrovanne 3 voies JP Fluid Control (type TW-DD) avec filetage G 1/4 pouce et bobine 12 V DC. La fonction du circuit de l'électrovanne est universelle (débit dans les deux sens) et directe, de sorte qu'aucun différentiel de pression n'est nécessaire. Convient à une température maximale de 130° C (266° F) et à une plage de pression de 0 à 2,5 bar (0 à 36 psi). Boîtier en laiton avec joint EPDM et orifice de 3 mm. La valeur Kv est de 0,2 m3/h (3,33 l/min à dp=1 bar d'eau).
- Prix normal
- €43.74
- Prix normal
- €36.45
Description

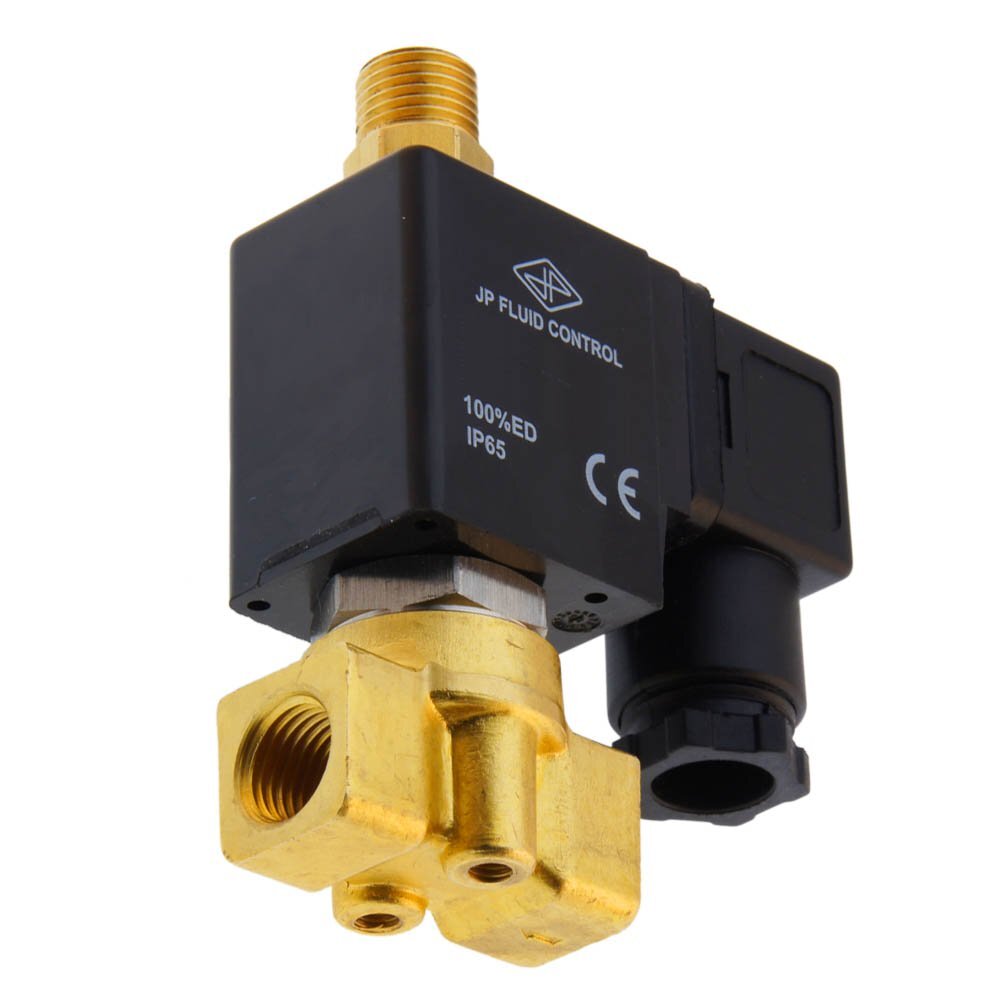

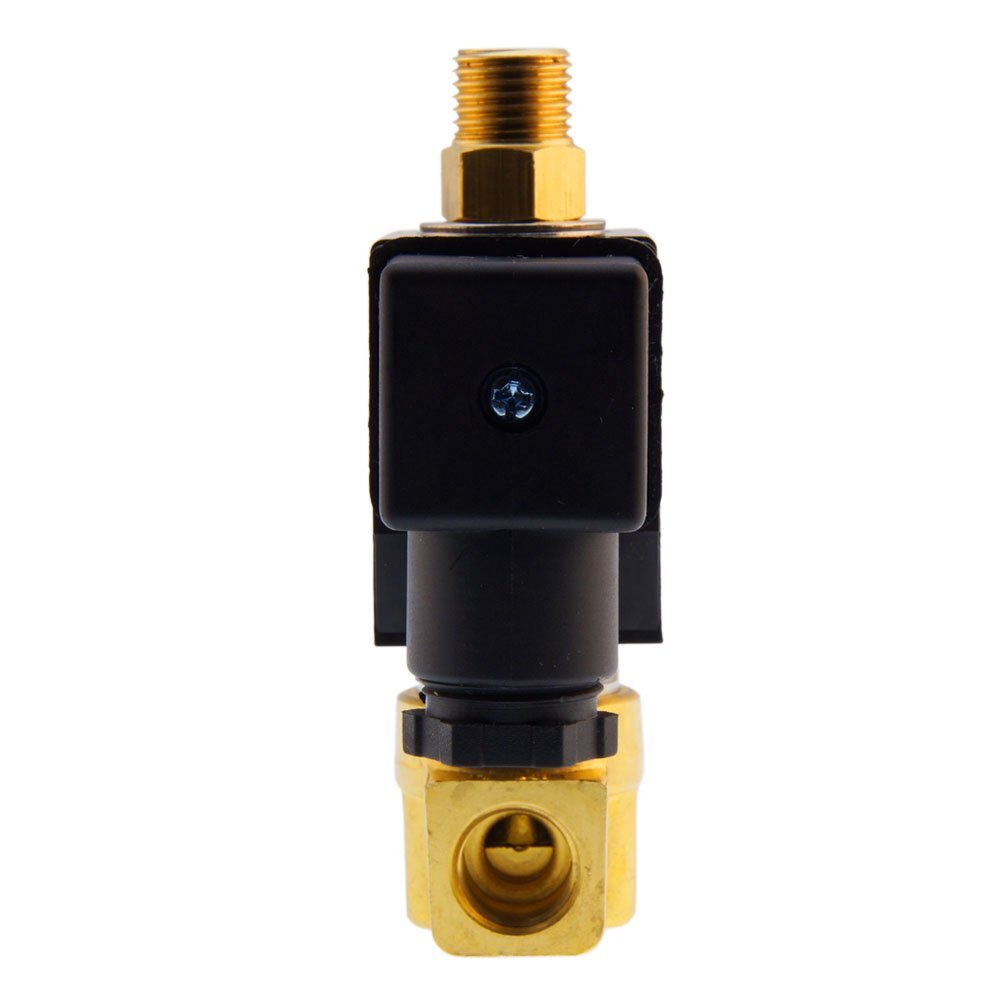

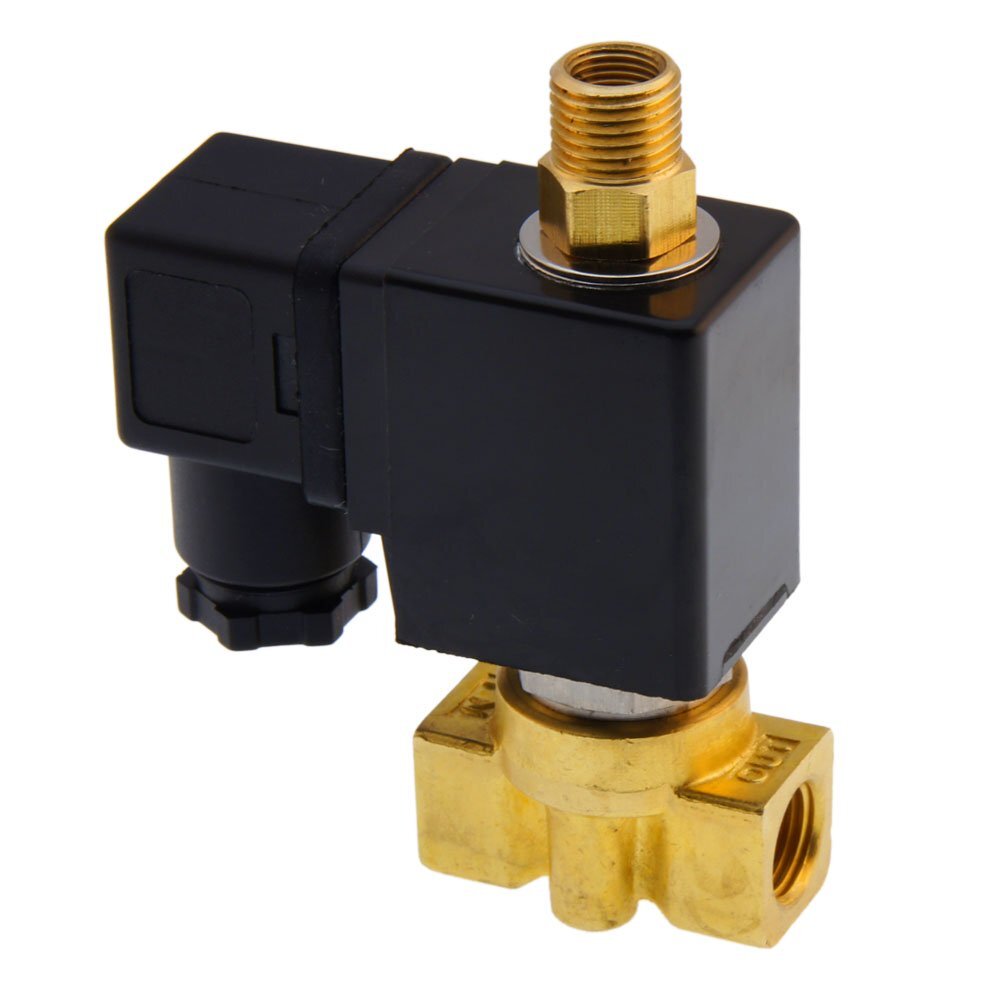

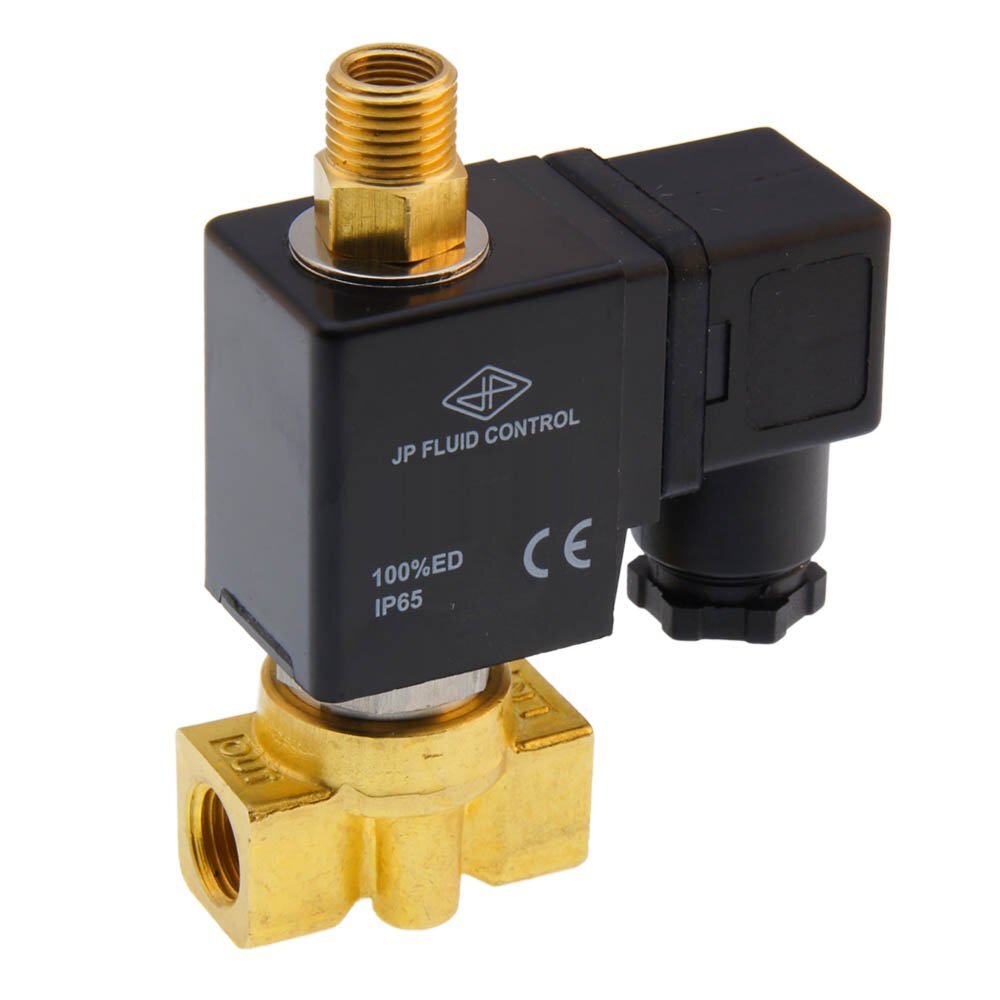

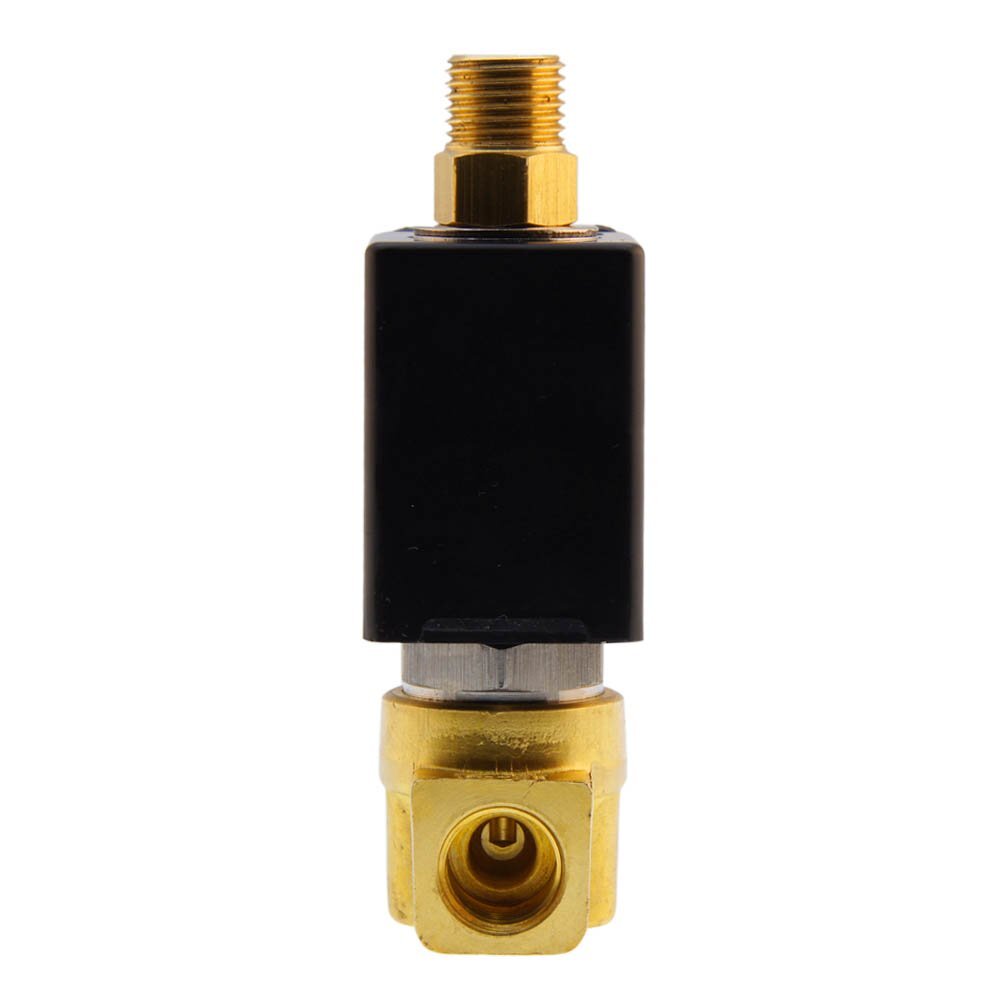

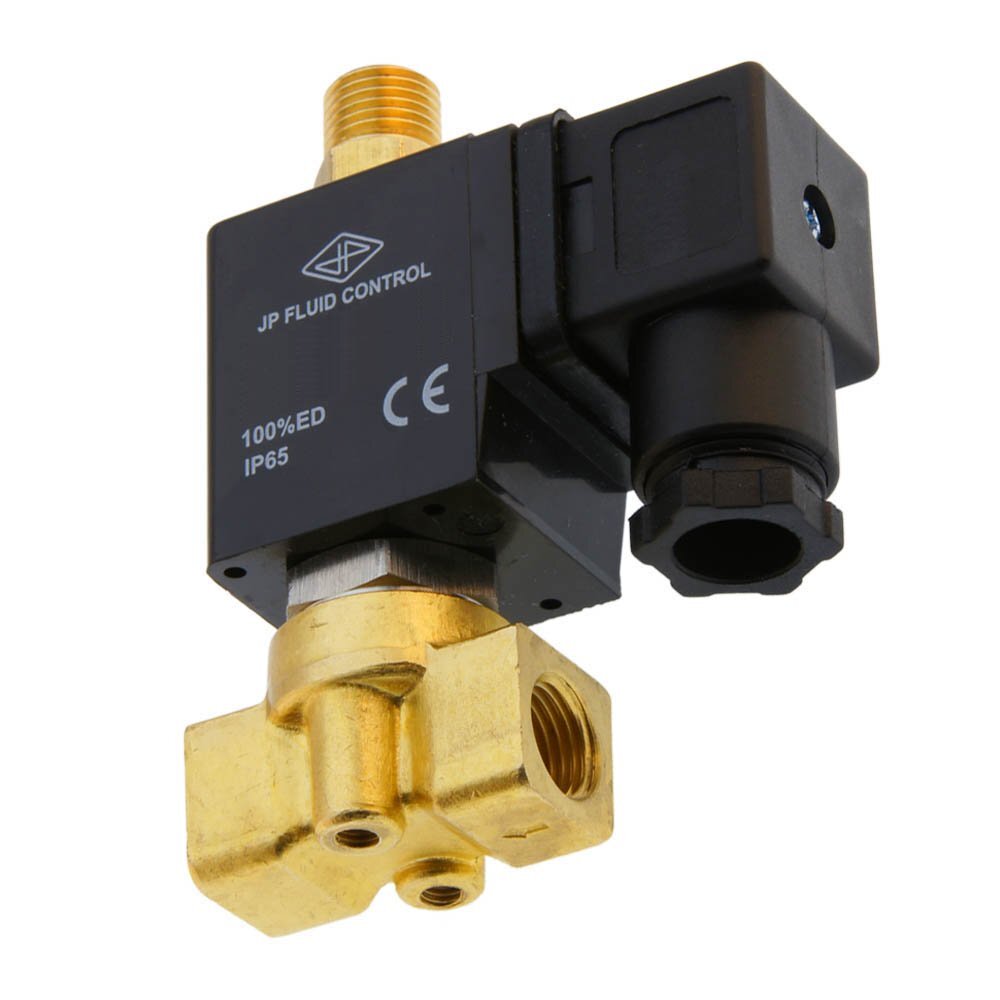

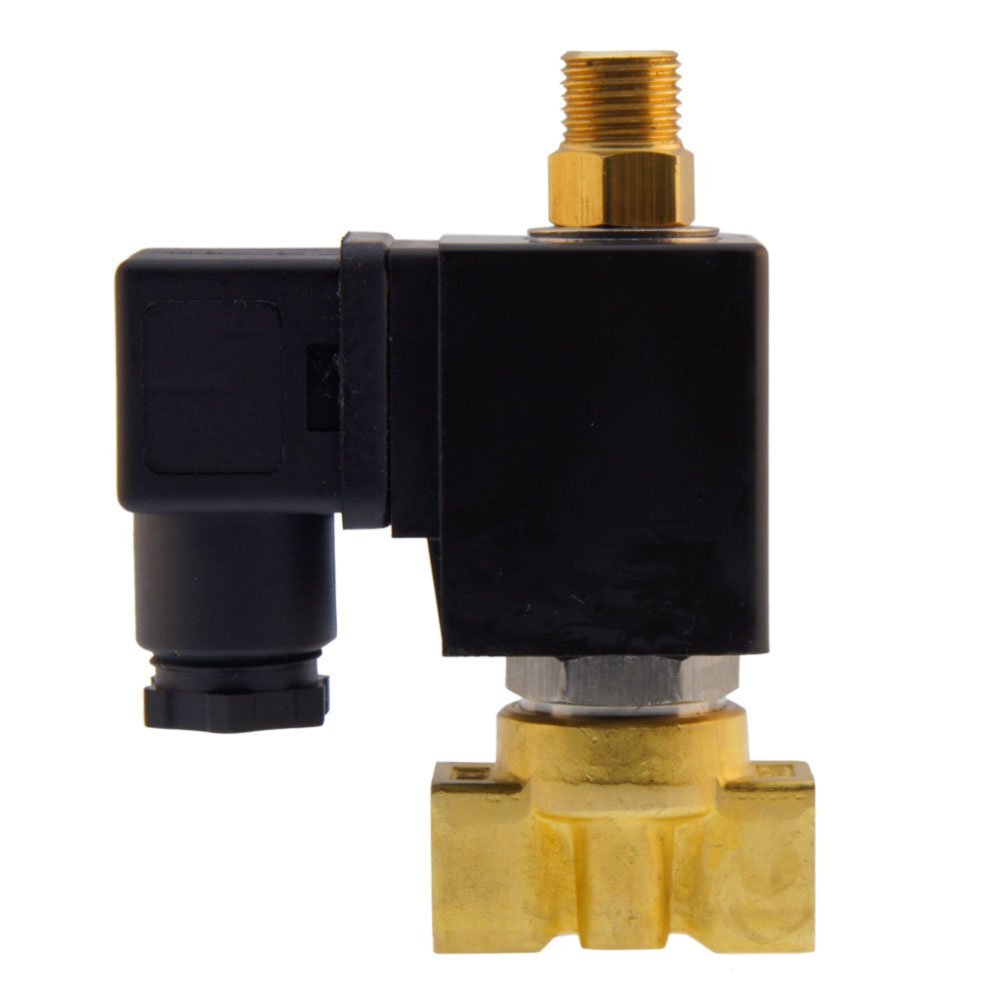

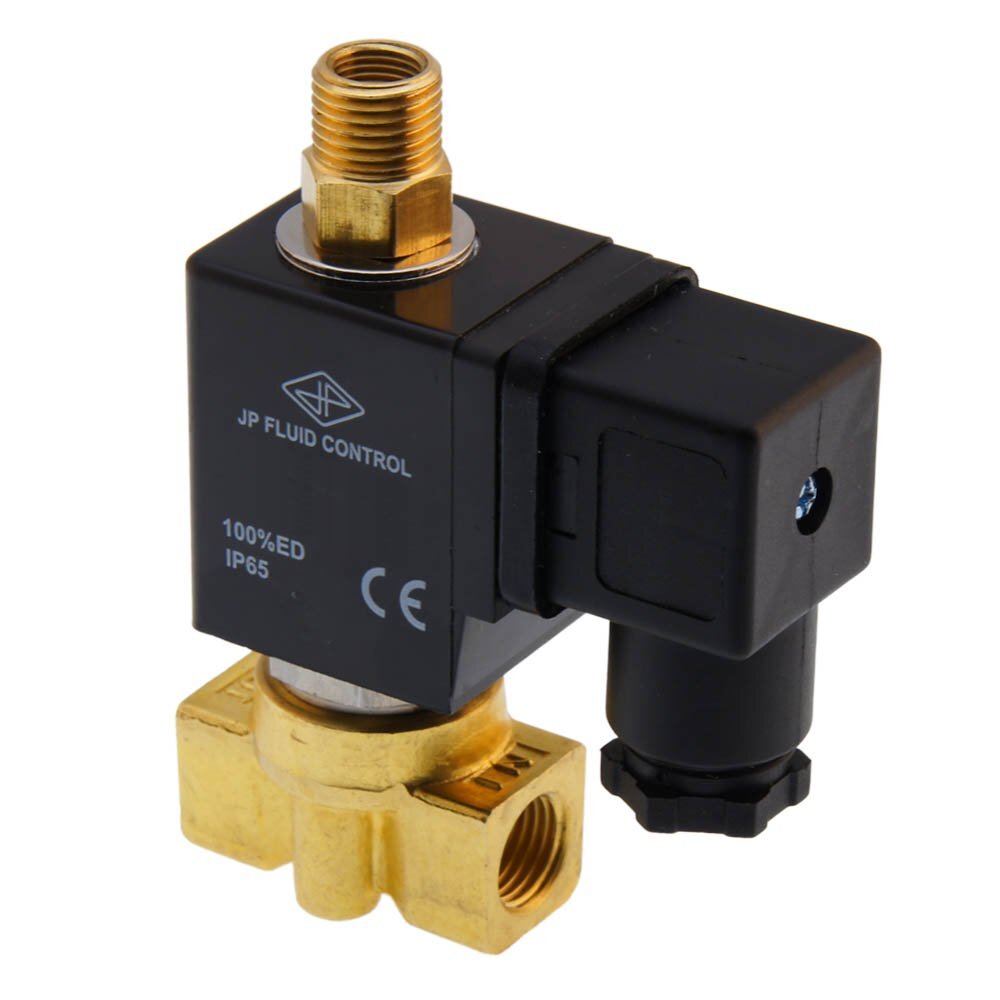

Il s'agit d'une électrovanne 3 voies à commande directe de JP Fluid Control avec un filetage G 1/4 pouce et une bobine 12 V DC. La vanne a un boîtier en laiton avec un joint en EPDM et un orifice de 3 mm (environ 1/8 de pouce). La fonction de circuit de l'électrovanne est universelle, ce qui signifie que le flux est bidirectionnel.
La vanne est adaptée à des pressions de 0 à 2,5 bars (0 à 36 psi) et à une température maximale de 130° C (266° F). La vanne a une valeur Kv de 0,2 m3/h, ce qui correspond à un débit de 3,33 l/min à une pression différentielle de 1 bar (pour l'eau). En unités impériales : Cv = 0,23, ce qui signifie 0,23 GPM à 1 psi de chute de pression. Pour les applications simples, il suffit souvent de choisir une vanne en fonction de la taille du filetage et du diamètre de l'orifice. Pour un dimensionnement plus précis, utilisez la valeur Kv avec notre calculateur de dimensionnement de vanne facile à utiliser.
Le boîtier en laiton est durable, adapté aux fluides neutres et résistant à de nombreux produits chimiques. Le joint EPDM (caoutchouc éthylène-propylène-diène-monomère) convient aux fluides neutres et à de nombreux produits chimiques, mais il résiste mal aux huiles et aux graisses. Consulter notre tableau de résistance chimique pour vérifier la compatibilité du boîtier et des joints avec le fluide. La vanne a un indice de protection IP65 si elle est correctement raccordée.
Pour :
- Les électrovannes s'ouvrent et se ferment très rapidement par rapport à de nombreux autres types de vannes.
- Livré avec bobine et connecteur
- L'EPDM convient à l'eau (chaude), aux fluides neutres et à de nombreux produits chimiques.
- Bonne protection contre l'environnement grâce à l'indice de protection IP65
Cons :
- L'EPDM ne convient pas pour les huiles et les graisses
- L'orifice au niveau de l'orifice supérieur est de 1,2 mm pour toutes les vannes TW.
- Les électrovannes sont très sensibles à la saleté et ne peuvent être utilisées qu'avec des liquides et des gaz propres.
- Les électrovannes consomment de l'énergie lorsqu'elles sont activées et la bobine peut chauffer. Un environnement d'installation bien ventilé est recommandé pour dissiper la chaleur.
Série TW-DD
La série TW se compose de différents types d'électrovannes 3/2 (normalement fermées, normalement ouvertes, de dérivation, universelles), adaptées à une multitude d'applications telles que le drainage, la distribution ou le mélange de liquides et de gaz.
Les vannes sont disponibles avec des filetages BSP ou NPT sur demande.
