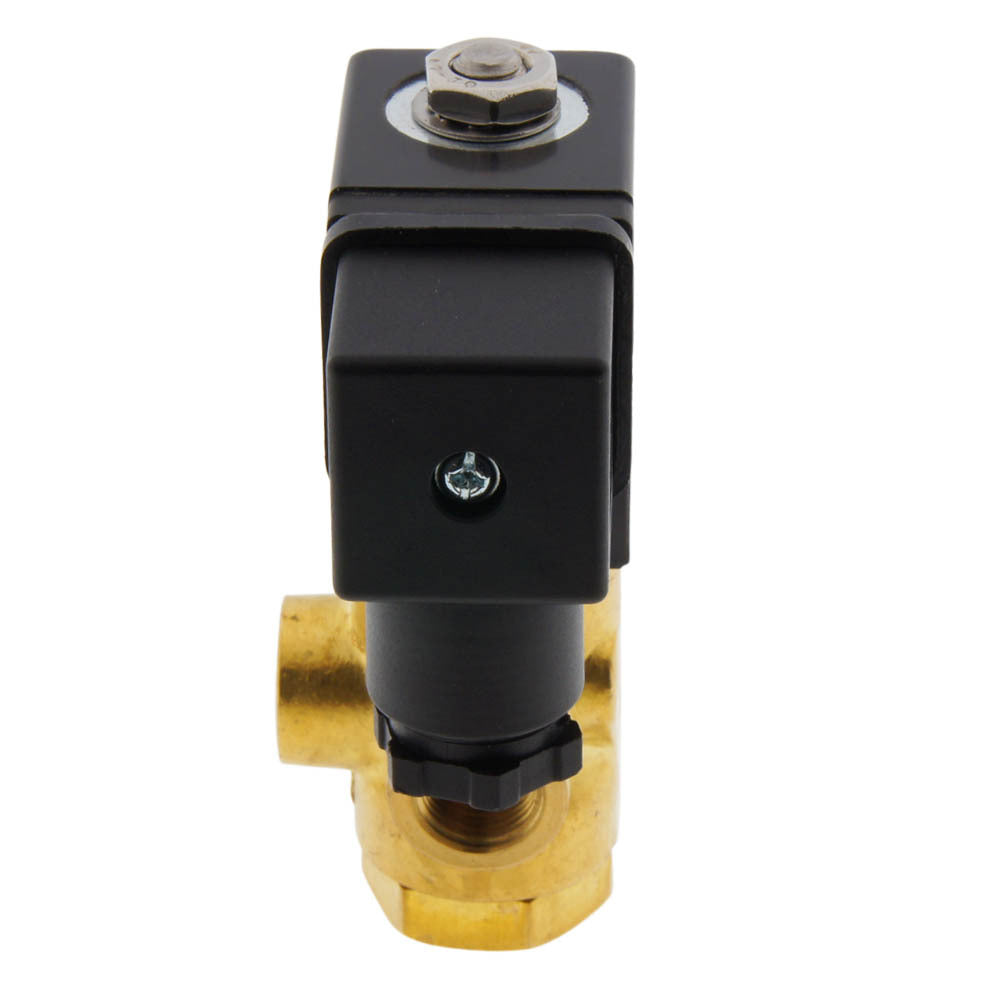

Electrovanne TP-DD 1/4'' 3/2 Voie UN Laiton EPDM 0-1.7bar 102V AC

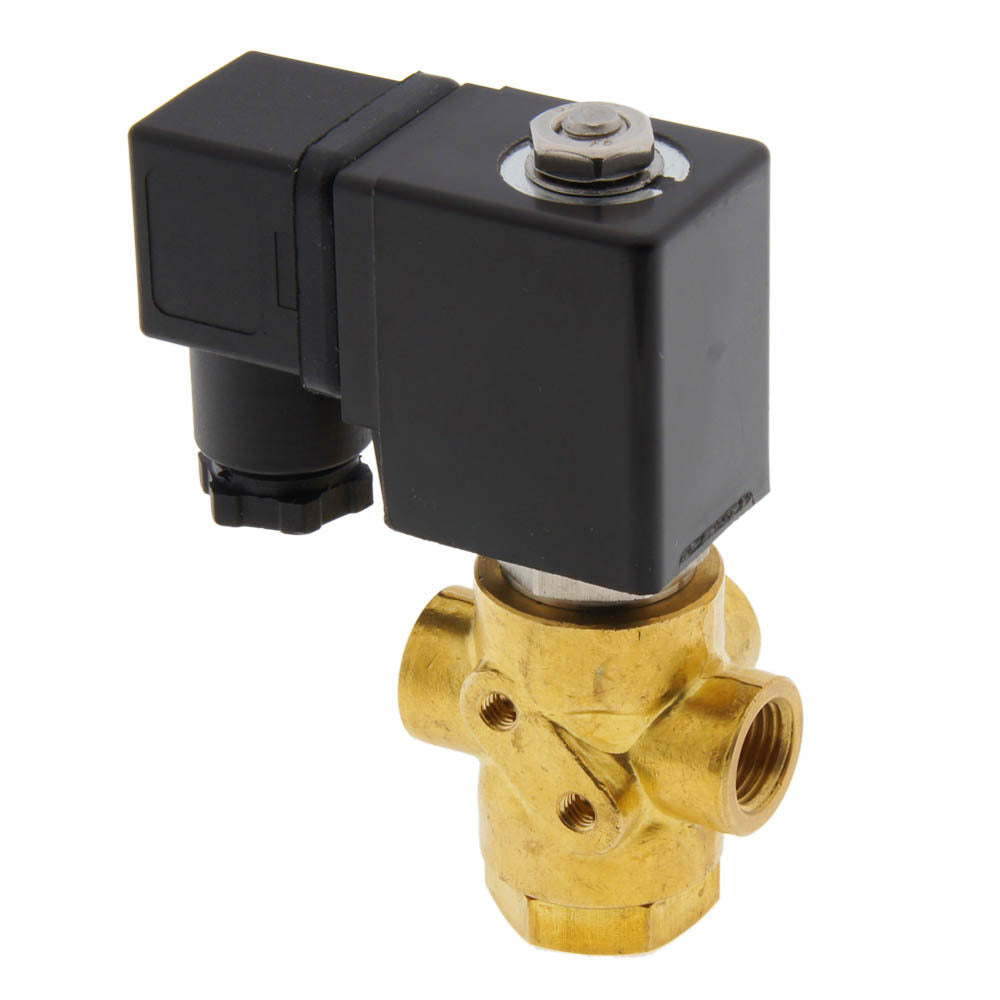

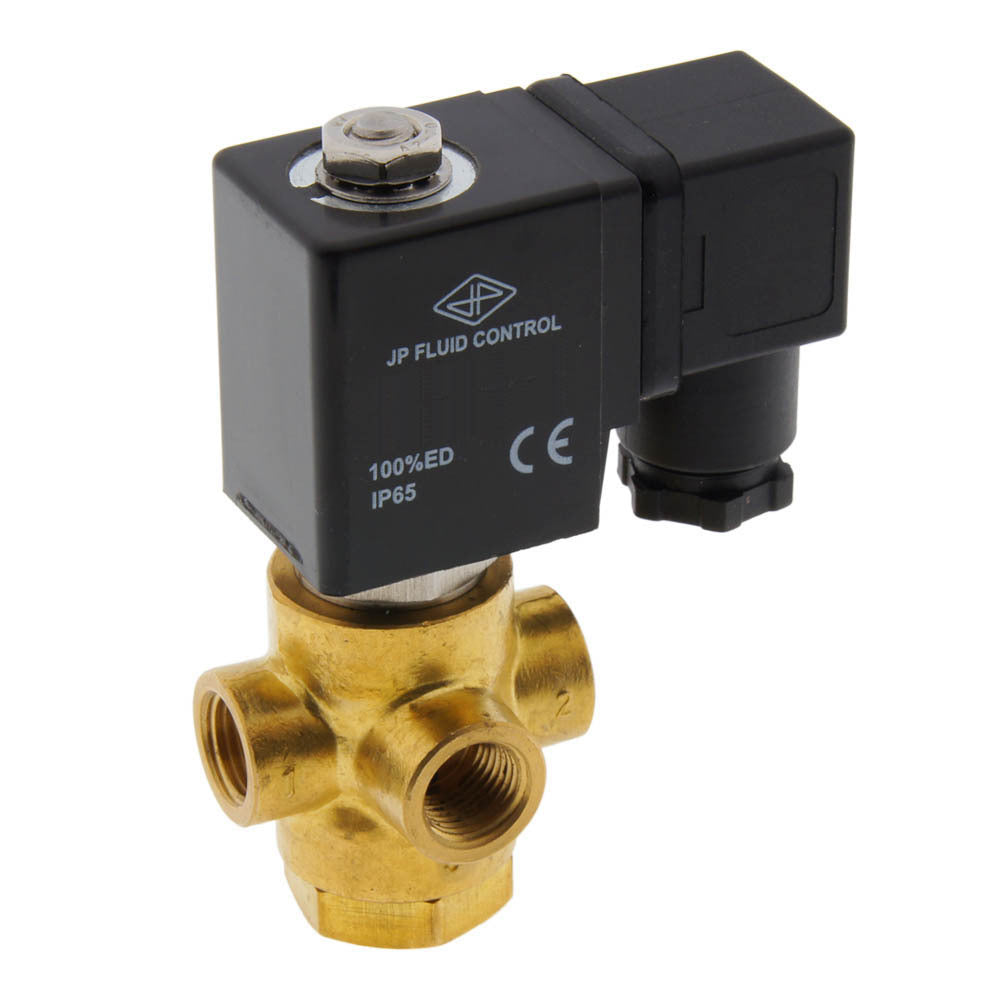

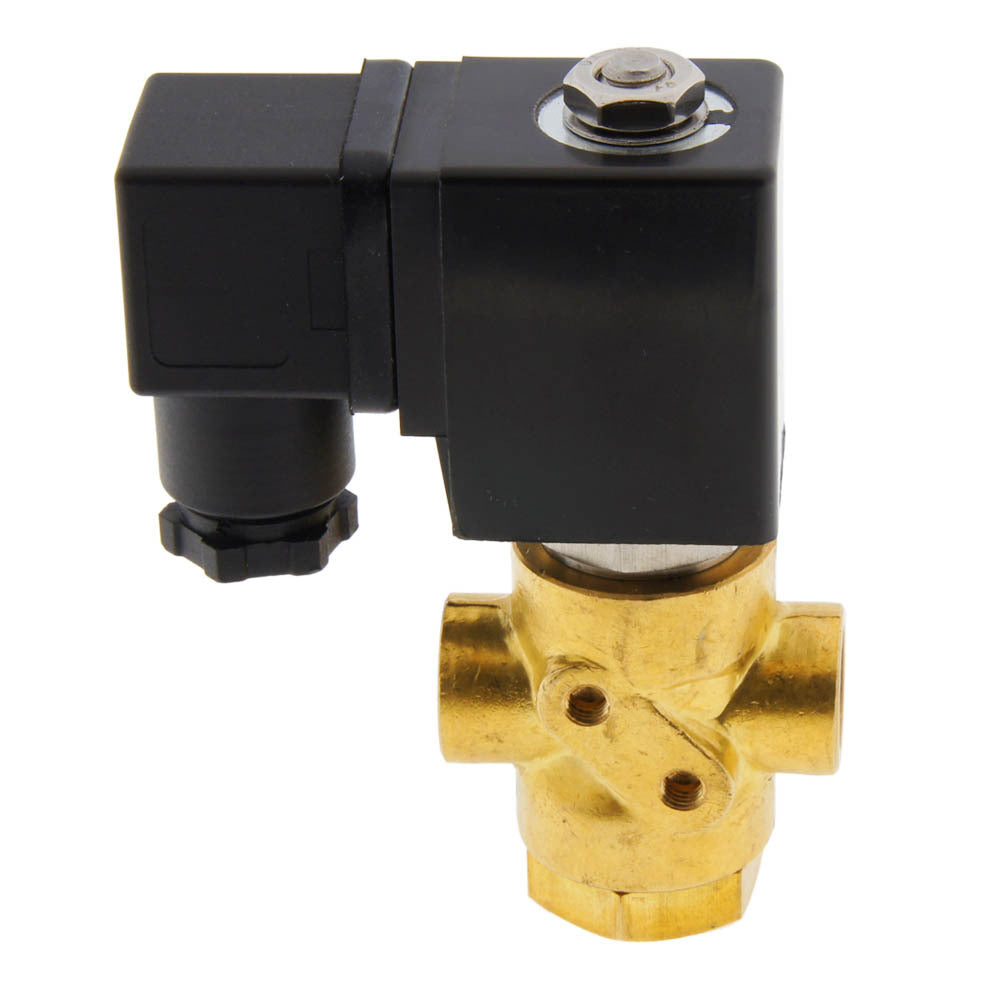

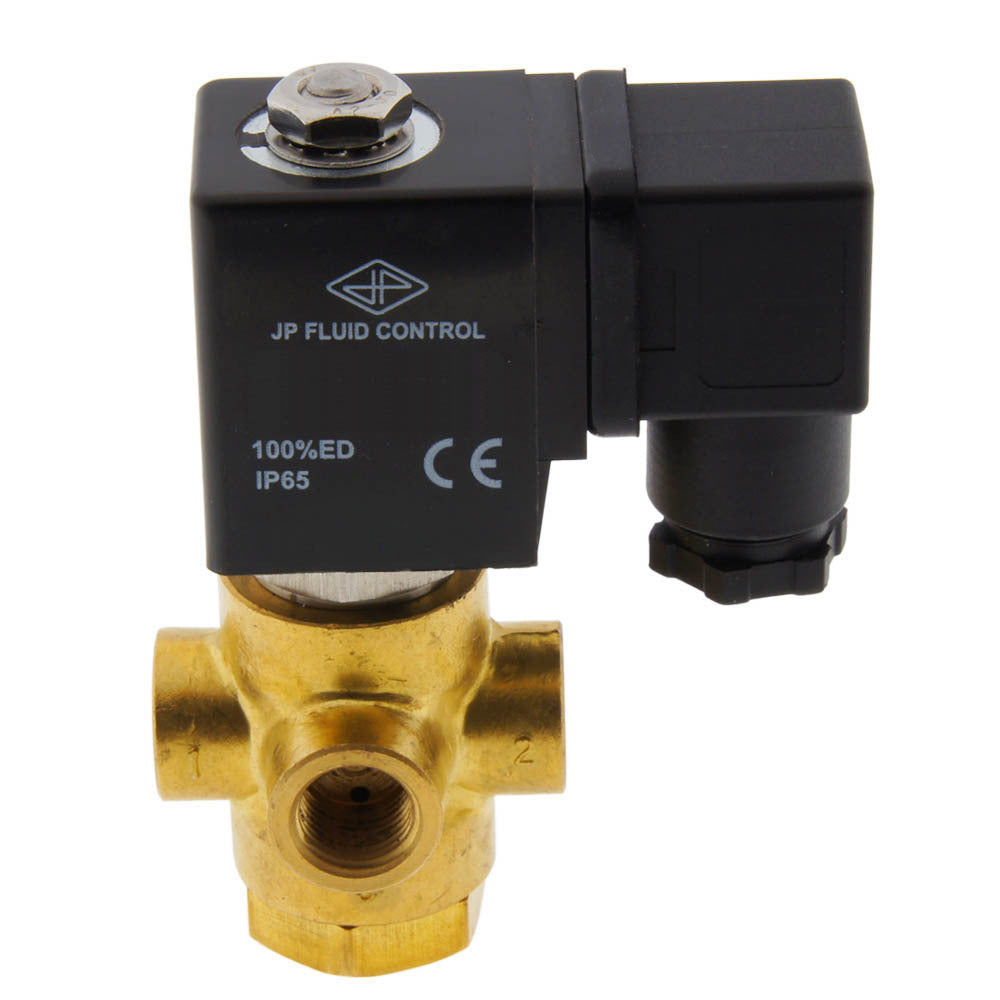

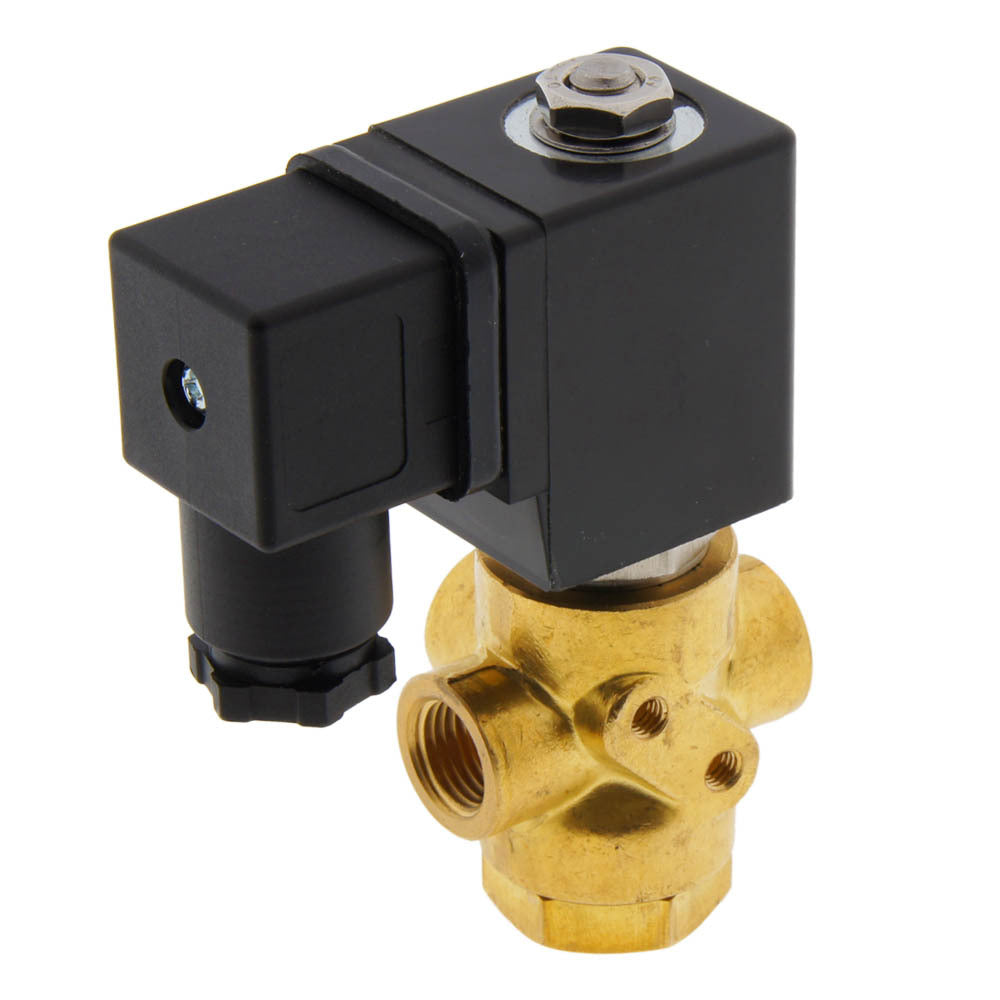

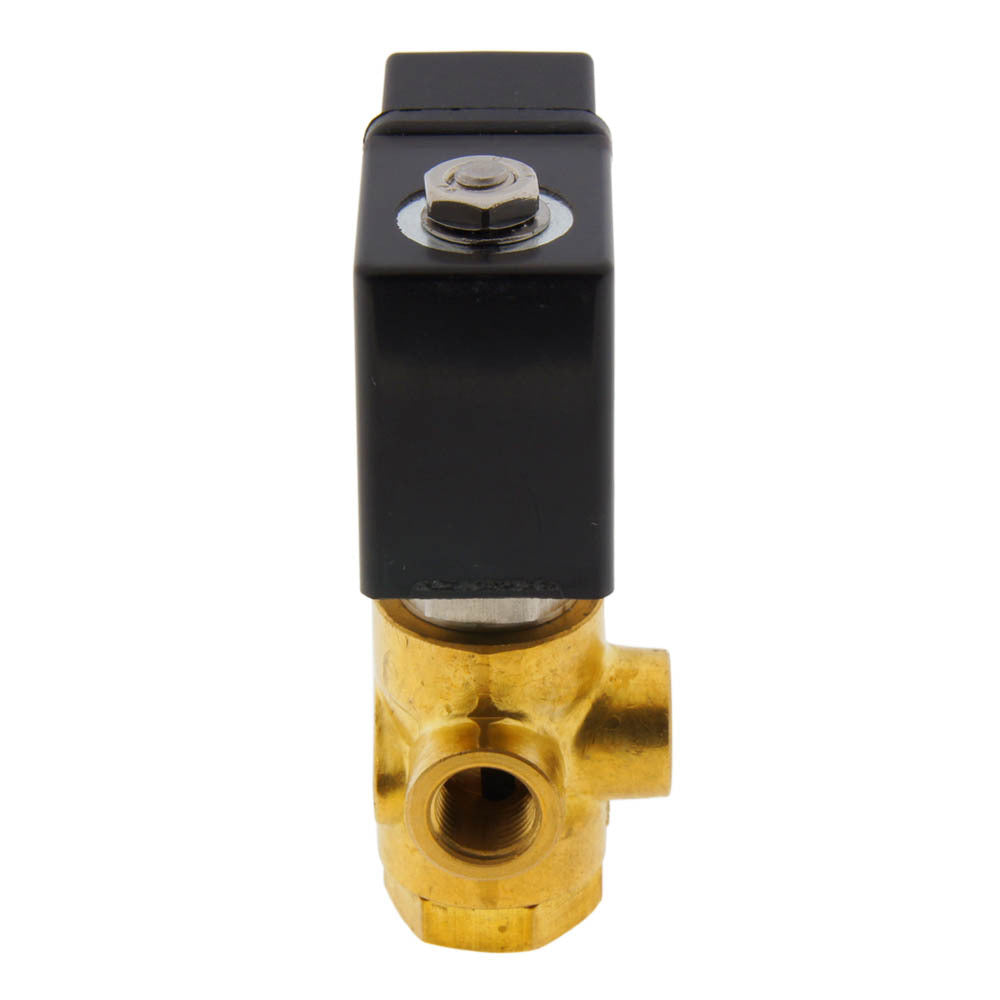

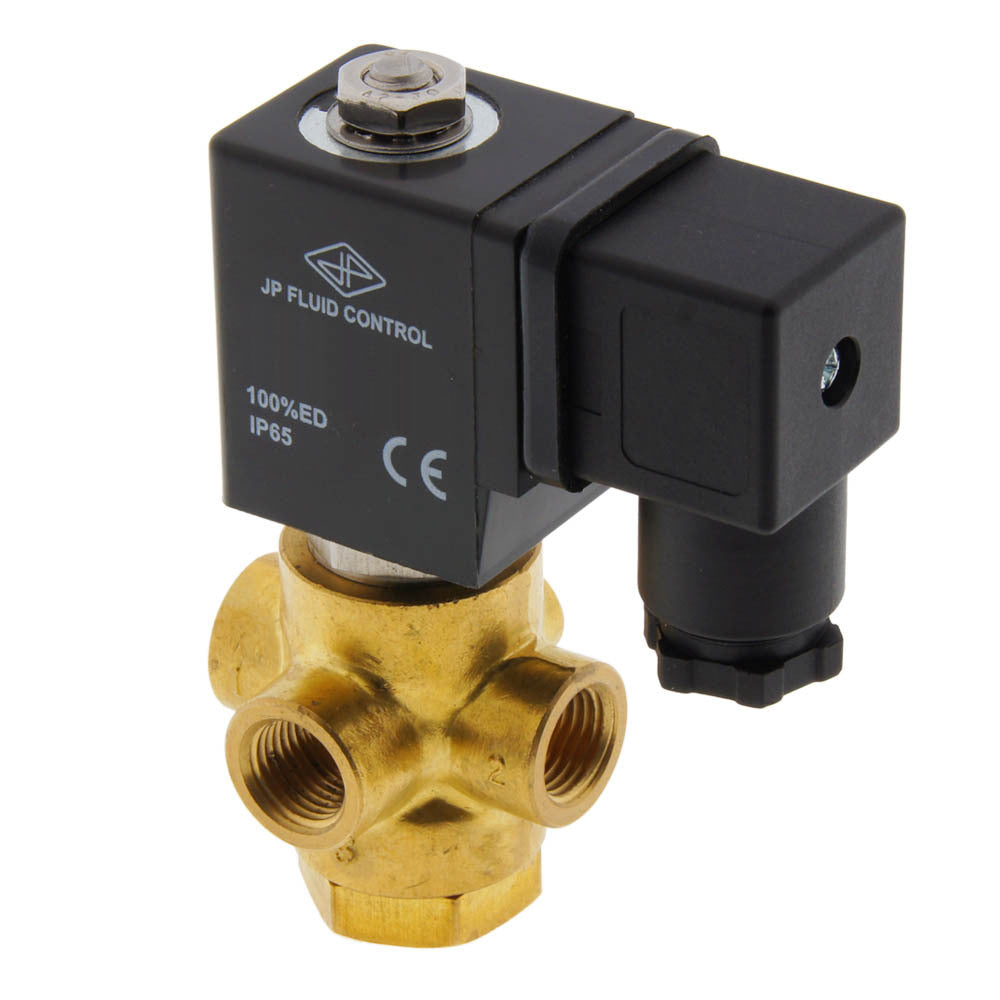

Electrovanne 3 voies JP Fluid Control (type TP) avec filetage G 1/4 pouce et bobine 120 V AC. La fonction du circuit de l'électrovanne est universelle (débit dans les deux sens) et directe, de sorte qu'aucun différentiel de pression n'est nécessaire. Convient pour une température maximale du fluide de 130° C (266° F) et une plage de pression de 0 à 1,7 bar (0 à 25 psi). Boîtier en laiton avec joint EPDM et orifice de 4 mm. La valeur Kv est de 0,3 m3/h (5 l/min à dp=1 bar d'eau).
- Prix normal
- €60.25
- Prix normal
- €50.21
Description
Il s'agit d'une électrovanne 3 voies à commande directe de JP Fluid Control avec un filetage G 1/4 pouce et une bobine 120 V AC. La vanne a un boîtier en laiton avec un joint EPDM et une taille d'orifice de 4 mm (environ 5/32 pouce). La fonction de circuit de l'électrovanne est universelle, ce qui signifie que le flux est bidirectionnel.
La vanne est adaptée à des pressions de 0 à 1,7 bar (0 à 25 psi) et à une température maximale de 130° C (266° F). La vanne a une valeur Kv de 0,3 m3/h, ce qui correspond à un débit de 5 l/min à une pression différentielle de 1 bar (pour l'eau). En unités impériales : Cv = 0,35, ce qui signifie 0,35 GPM à 1 psi de chute de pression. Pour les applications simples, il suffit souvent de choisir une vanne en fonction de la taille du filetage et du diamètre de l'orifice. Pour un dimensionnement plus précis, utilisez la valeur Kv avec notre calculateur de dimensionnement de vanne facile à utiliser.
Le boîtier en laiton est durable, adapté aux fluides neutres et résistant à de nombreux produits chimiques. Le joint EPDM (caoutchouc éthylène-propylène-diène-monomère) convient aux fluides neutres et à de nombreux produits chimiques, mais il résiste mal aux huiles et aux graisses. Consulter notre tableau de résistance chimique pour vérifier la compatibilité du boîtier et des joints avec le fluide. La vanne a un indice de protection IP65 si elle est correctement raccordée.
Pour :
- Les électrovannes s'ouvrent et se ferment très rapidement par rapport à de nombreux autres types de vannes.
- Livré avec bobine et connecteur
- L'EPDM convient à l'eau (chaude), aux fluides neutres et à de nombreux produits chimiques.
- Bonne protection contre l'environnement grâce à l'indice de protection IP65
Cons :
- L'EPDM ne convient pas pour les huiles et les graisses
- Les électrovannes sont très sensibles à la saleté et ne peuvent être utilisées qu'avec des liquides et des gaz propres.
- Les électrovannes consomment de l'énergie lorsqu'elles sont activées et la bobine peut chauffer. Un environnement d'installation bien ventilé est recommandé pour dissiper la chaleur.
Série TP
La série TP comprend différents types d'électrovannes 3/2, adaptées à une variété d'applications telles que l'actionnement d'équipements pneumatiques, la vidange, la distribution ou le mélange de liquides et de gaz.
Les vannes sont disponibles avec des filetages BSP ou NPT sur demande.
