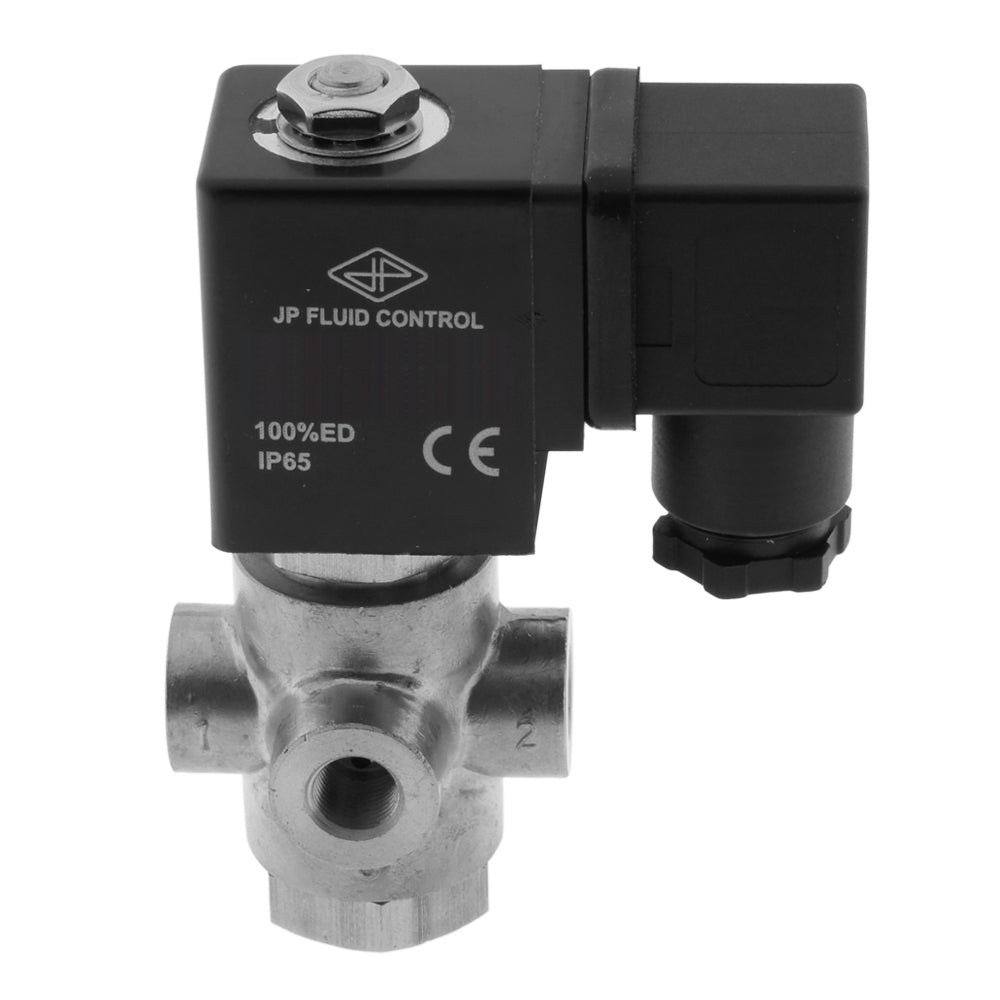

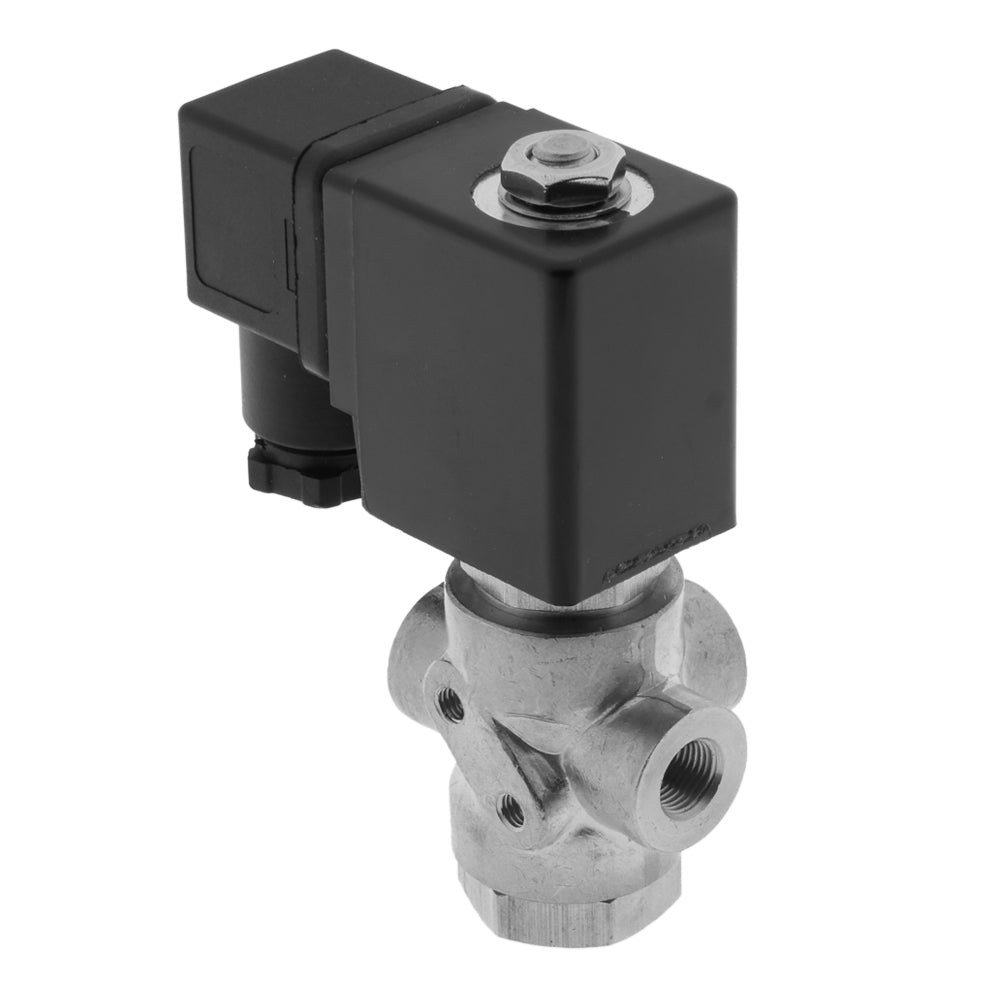

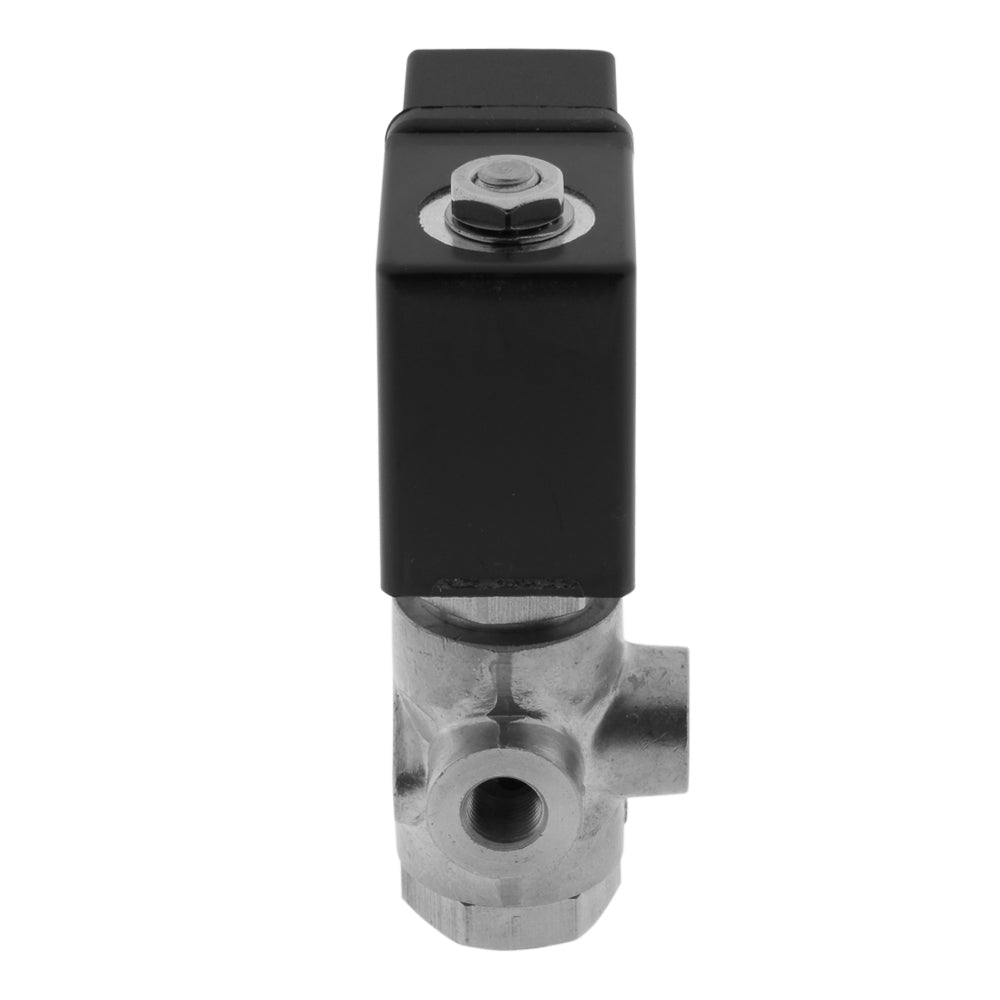

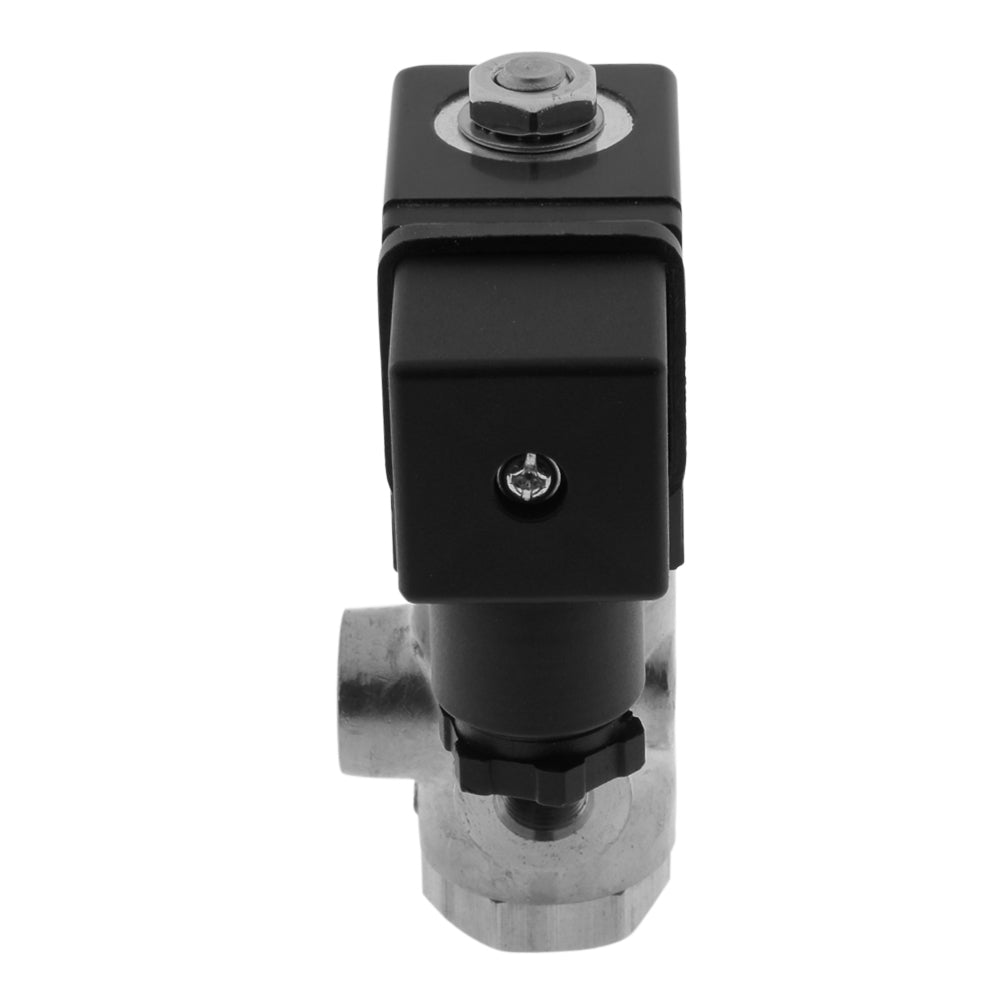

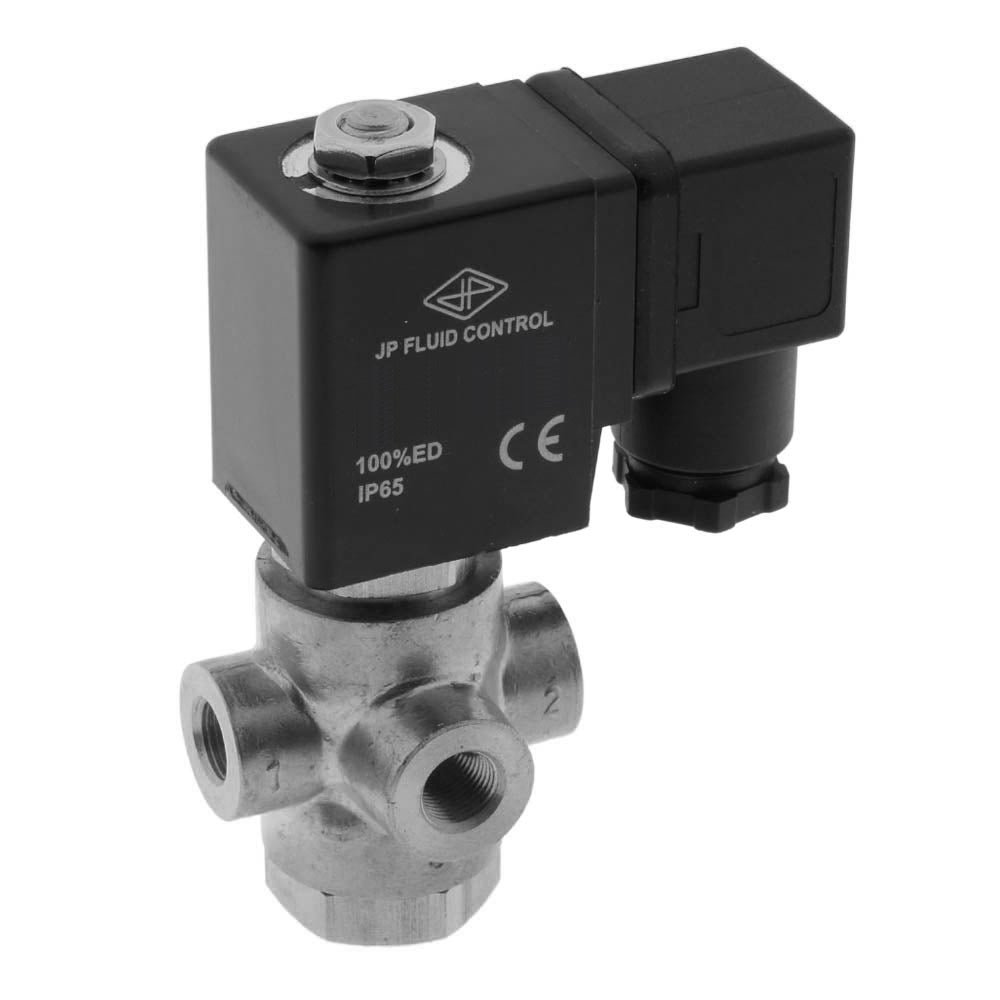

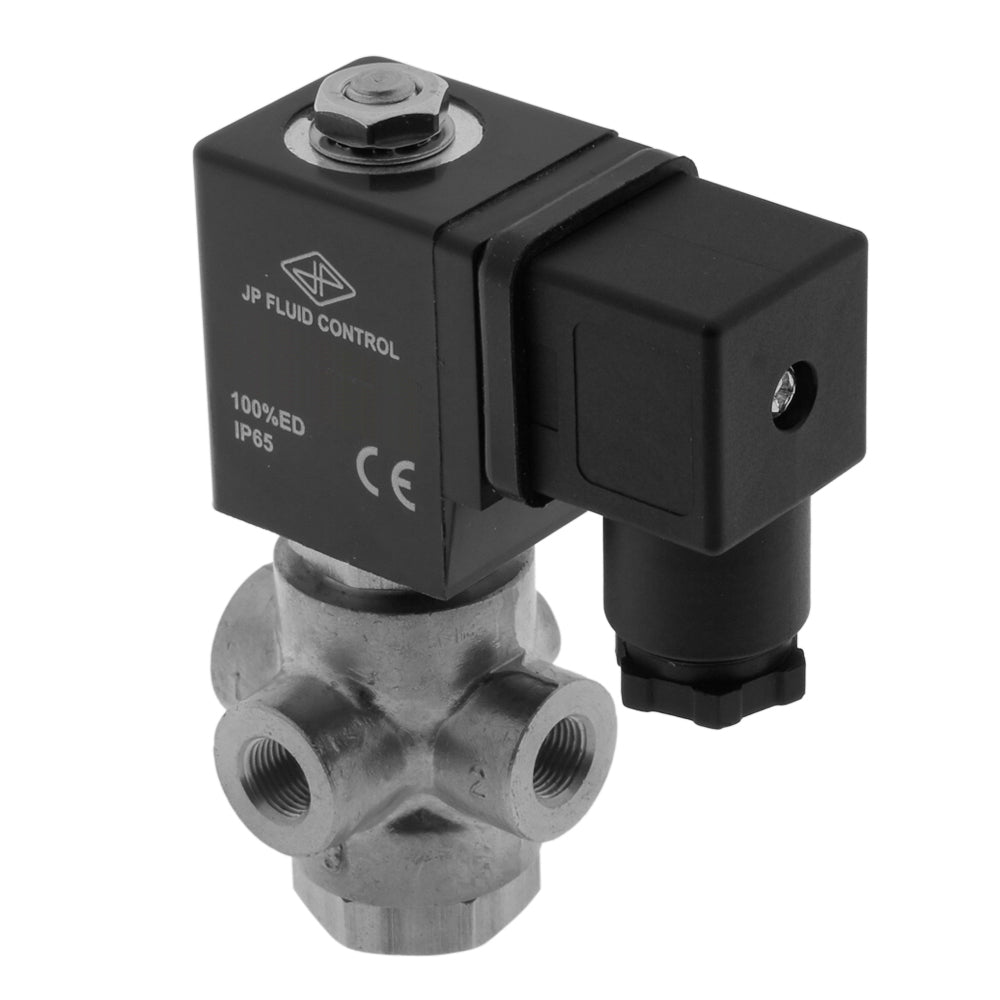

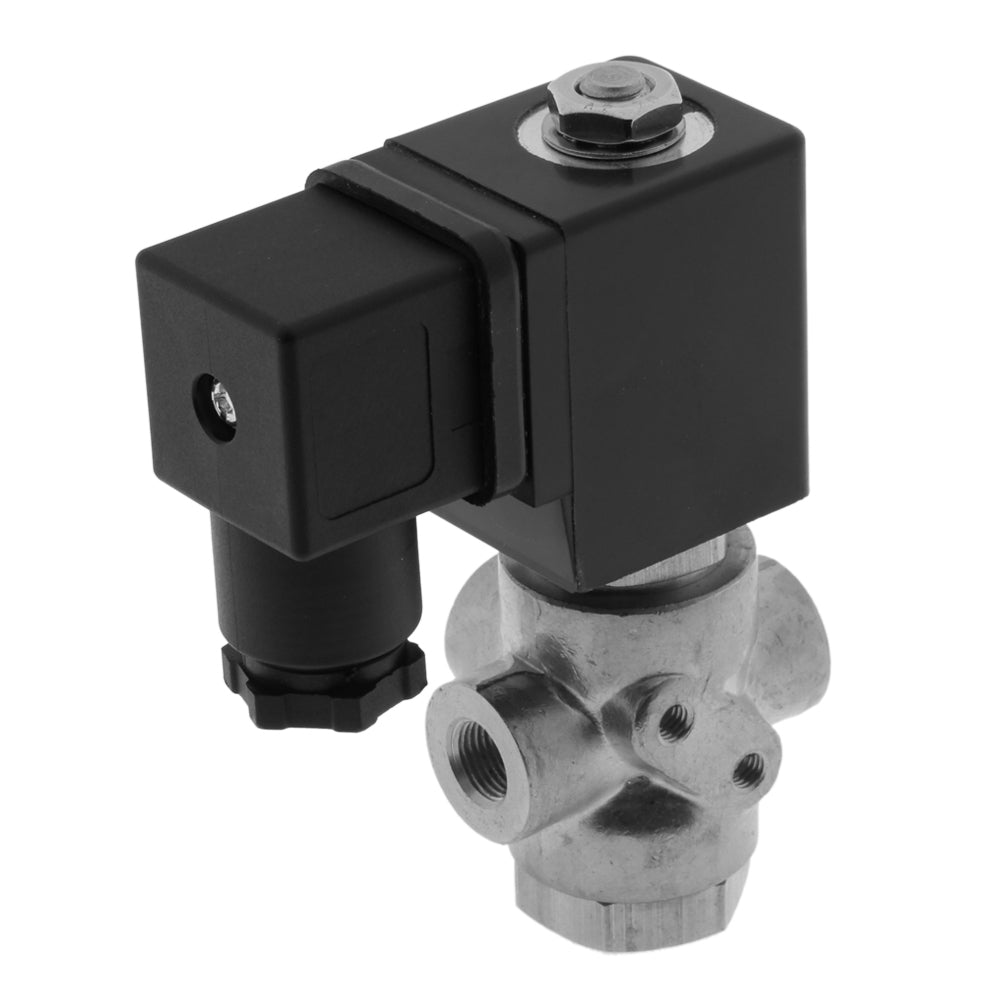

Electrovanne TP-DC 1/8'' 3/2 Voie DI Acier inoxydable FKM 0-9bar 24V DC
Electrovanne 3 voies JP Fluid Control (type TP) avec filetage G 1/8 pouce et bobine 24 V DC. La fonction du circuit de l'électrovanne est la dérivation (l'entrée commute sur l'une des deux sorties) et le fonctionnement direct, de sorte qu'aucun différentiel de pression n'est nécessaire. Convient à une température maximale de 120° C (248° F) et à une plage de pression de 0 à 9 bar (0 à 131 psi). Boîtier en acier inoxydable avec joint FKM (FPM) et orifice de 2 mm. La valeur Kv est de 0,12 m3/h (2 l/min à dp=1 bar d'eau).
- Prix normal
- €85.78
- Prix normal
- €71.48
Description
Il s'agit d'une électrovanne 3 voies à commande directe de JP Fluid Control avec un filetage G 1/8 pouce et une bobine 24 V DC. La vanne a un boîtier en acier inoxydable avec un joint FKM (FPM) et une taille d'orifice de 2 mm (environ 5/64 pouces). La fonction du circuit de l'électrovanne est la dérivation, ce qui signifie que l'orifice d'entrée de la vanne se connecte à l'un des deux orifices de sortie, en fonction de l'état de la vanne.
La vanne est adaptée à des pressions de 0 à 9 bars (0 à 131 psi) et à une température maximale de 120° C (248° F). La vanne a une valeur Kv de 0,12 m3/h, ce qui correspond à un débit de 2 l/min à une pression différentielle de 1 bar (pour l'eau). En unités impériales : Cv = 0,14, ce qui signifie 0,14 GPM à 1 psi de chute de pression. Pour les applications simples, il suffit souvent de choisir une vanne en fonction de la taille du filetage et du diamètre de l'orifice. Pour un dimensionnement plus précis, utilisez la valeur Kv avec notre calculateur de dimensionnement de vanne facile à utiliser.
Le boîtier en acier inoxydable est très durable, solide et résistant à une large gamme de produits chimiques, à l'exception des solutions chlorées. Consulter notre tableau de résistance chimique pour vérifier la compatibilité du boîtier et des joints avec le fluide. La vanne a un indice de protection IP65 si elle est correctement raccordée.
Pour :
- Les électrovannes s'ouvrent et se ferment très rapidement par rapport à de nombreux autres types de vannes.
- Livré avec bobine et connecteur
- Bonne protection contre l'environnement grâce à l'indice de protection IP65
Cons :
- Les électrovannes sont très sensibles à la saleté et ne peuvent être utilisées qu'avec des liquides et des gaz propres.
- Les électrovannes consomment de l'énergie lorsqu'elles sont activées et la bobine peut chauffer. Un environnement d'installation bien ventilé est recommandé pour dissiper la chaleur.
Série TP
La série TP comprend différents types d'électrovannes 3/2, adaptées à une variété d'applications telles que l'actionnement d'équipements pneumatiques, la vidange, la distribution ou le mélange de liquides et de gaz.
Les vannes sont disponibles avec des filetages BSP ou NPT sur demande.
