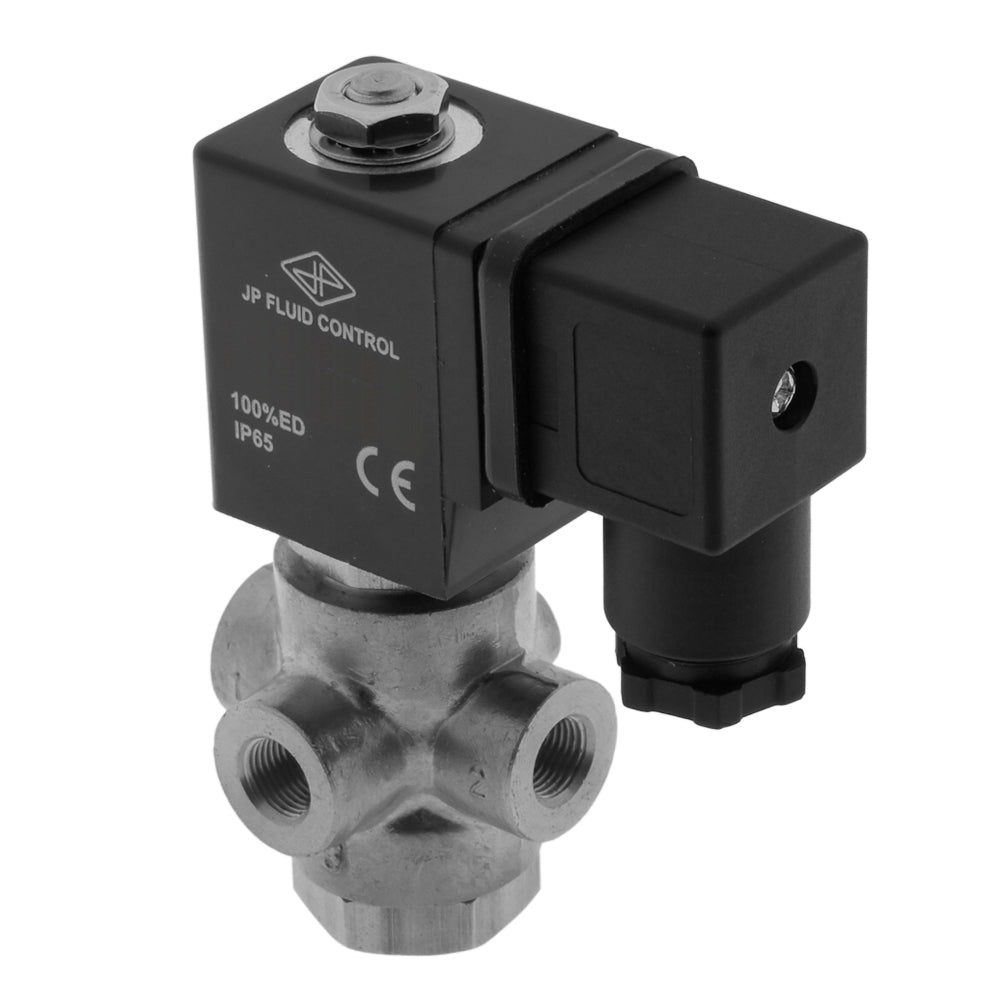

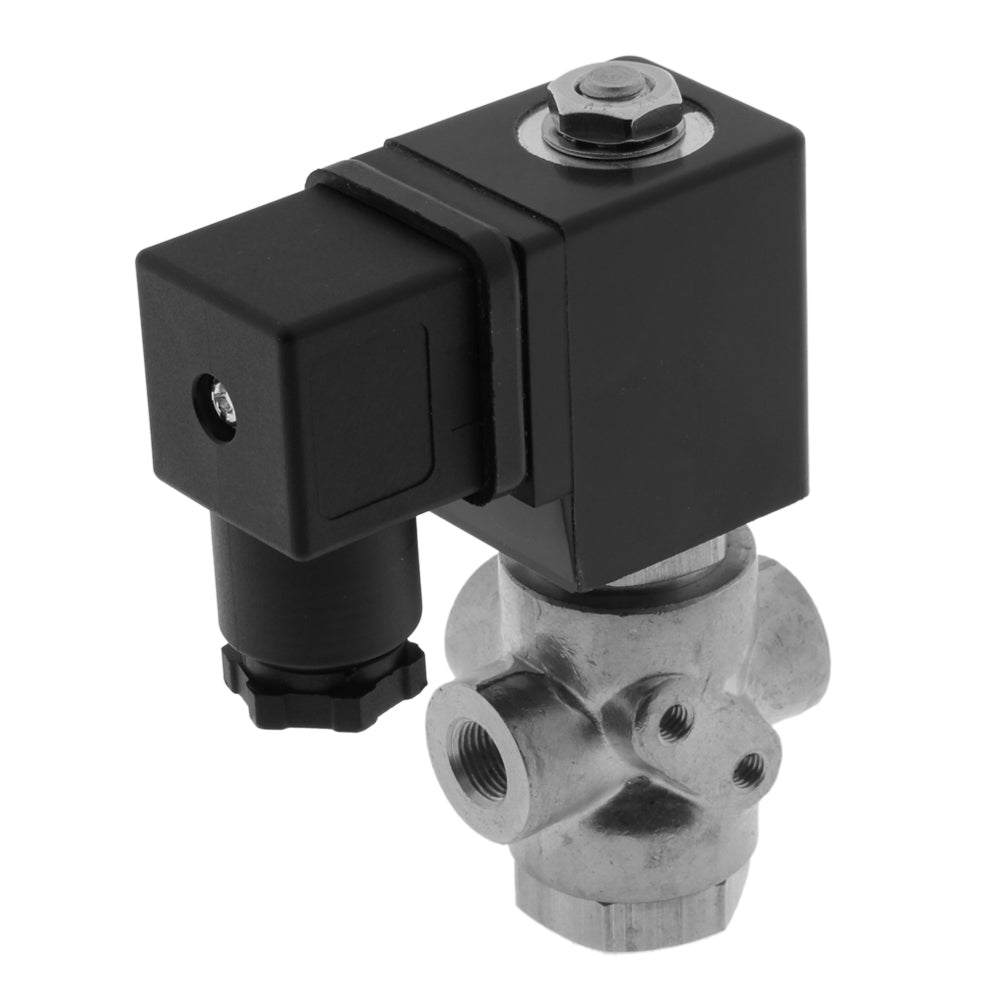

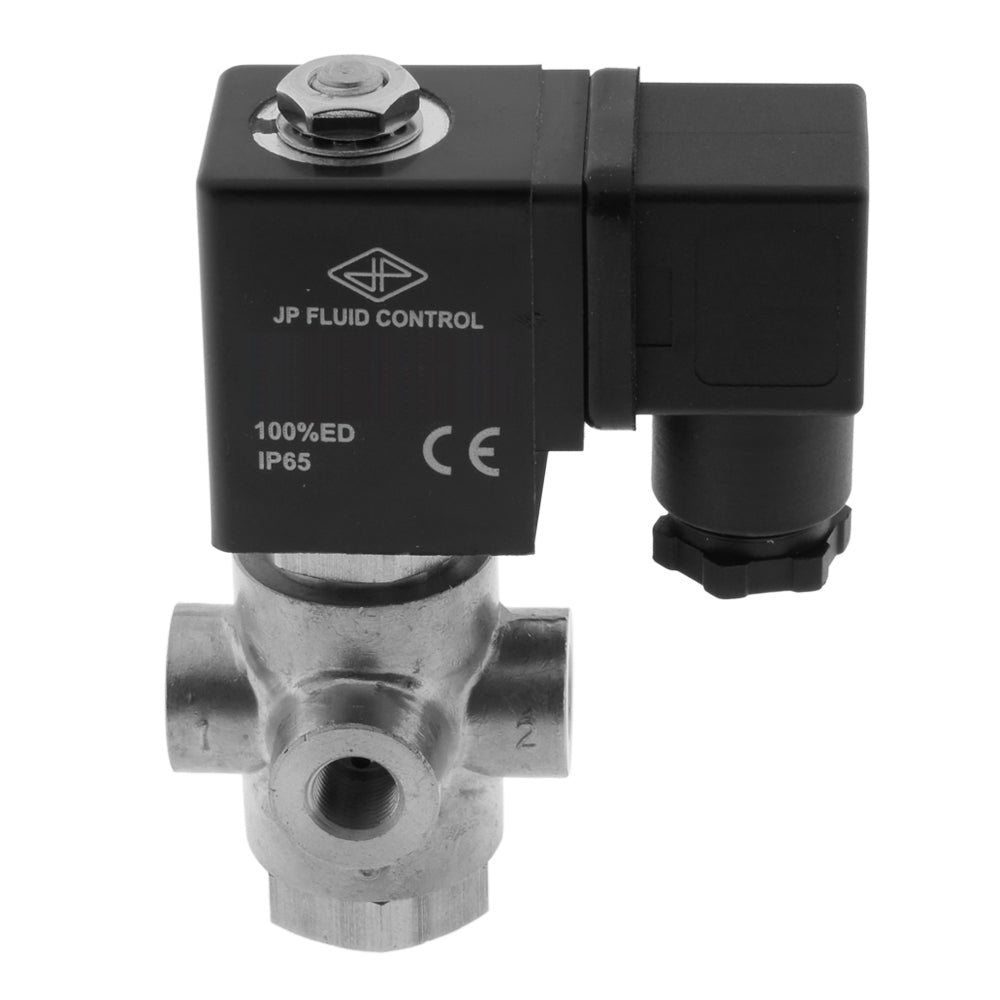

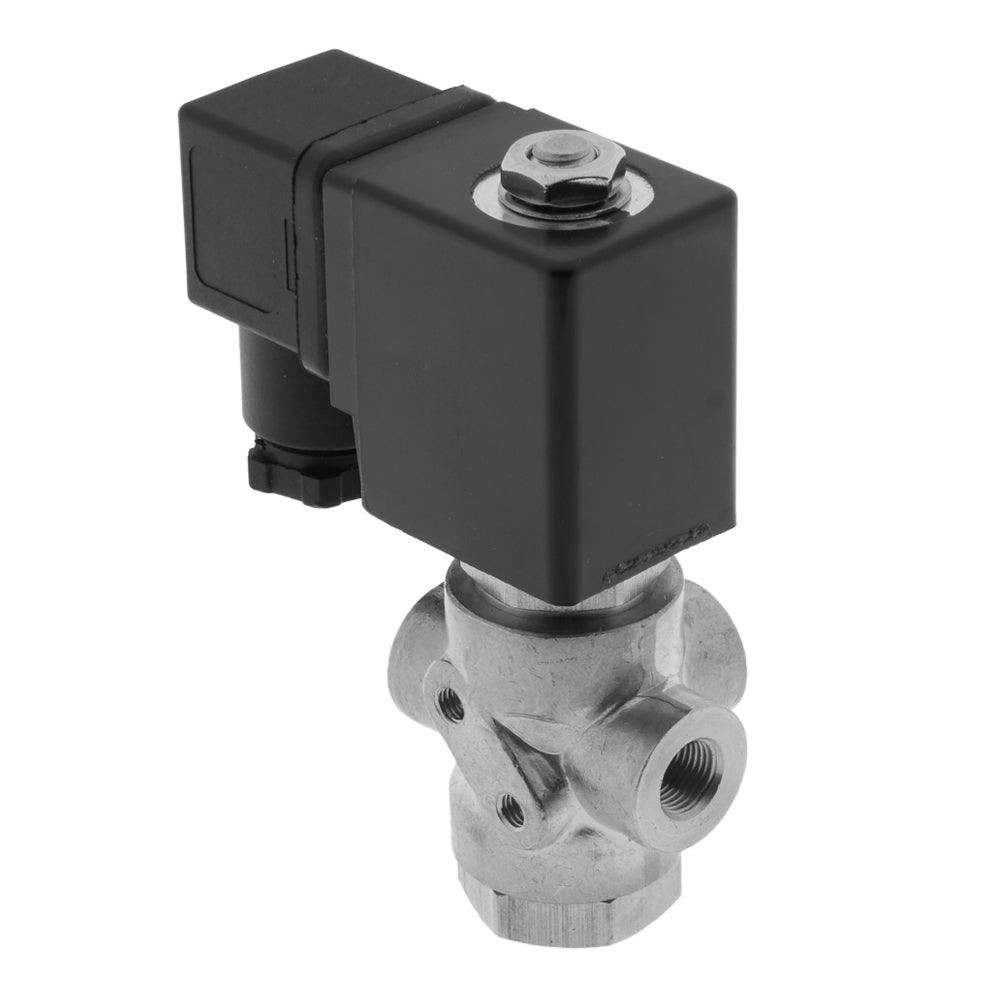

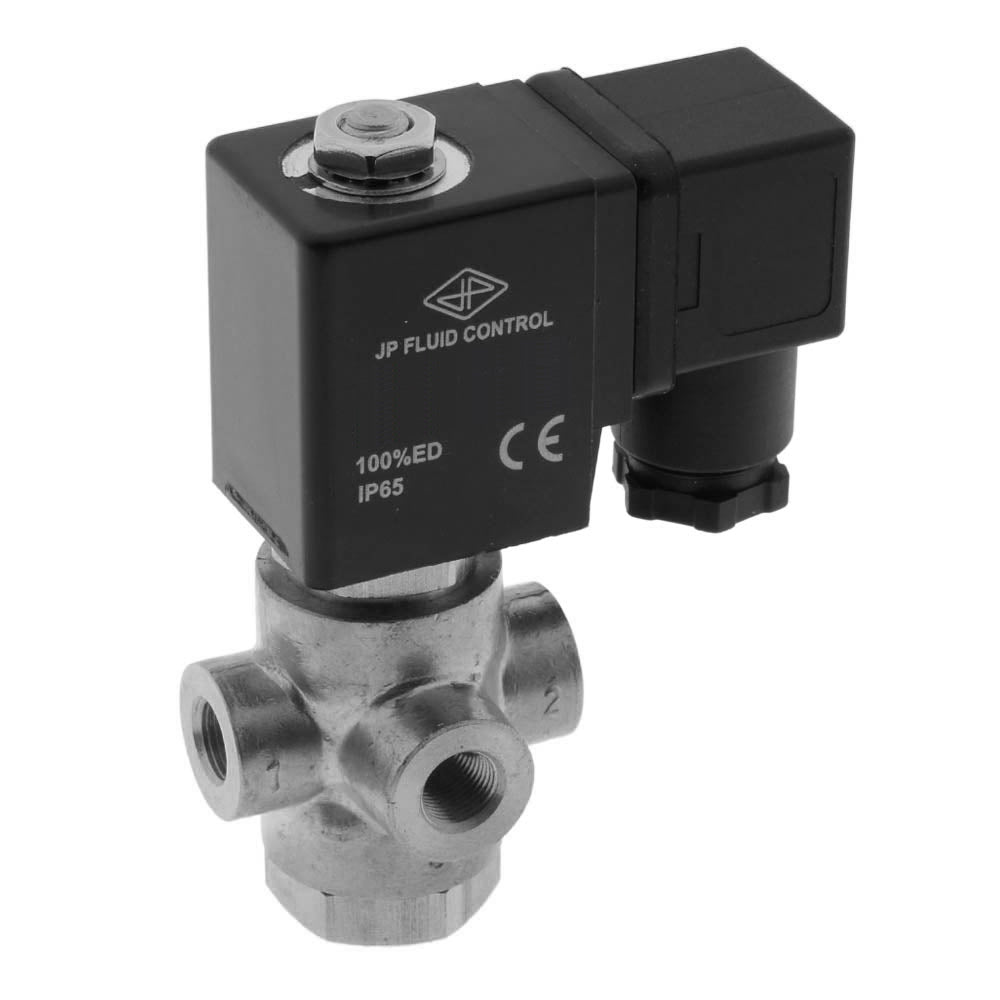

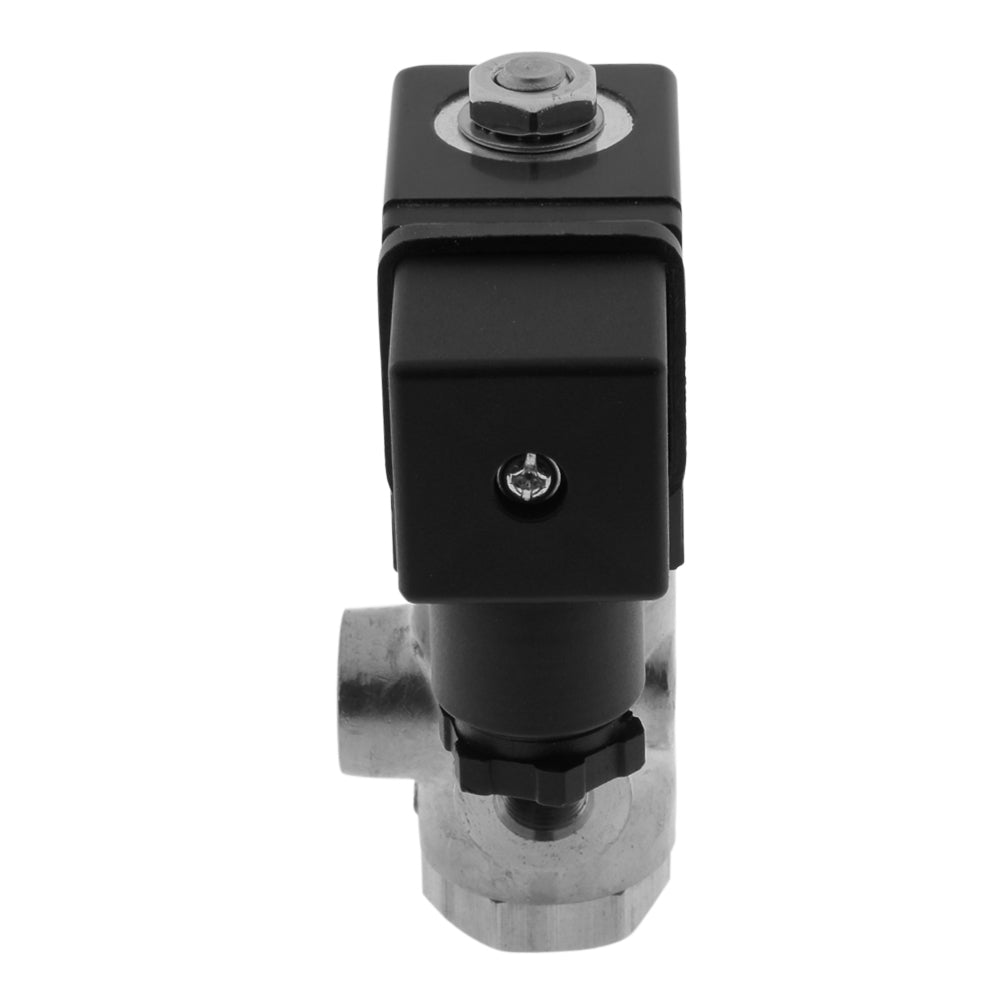

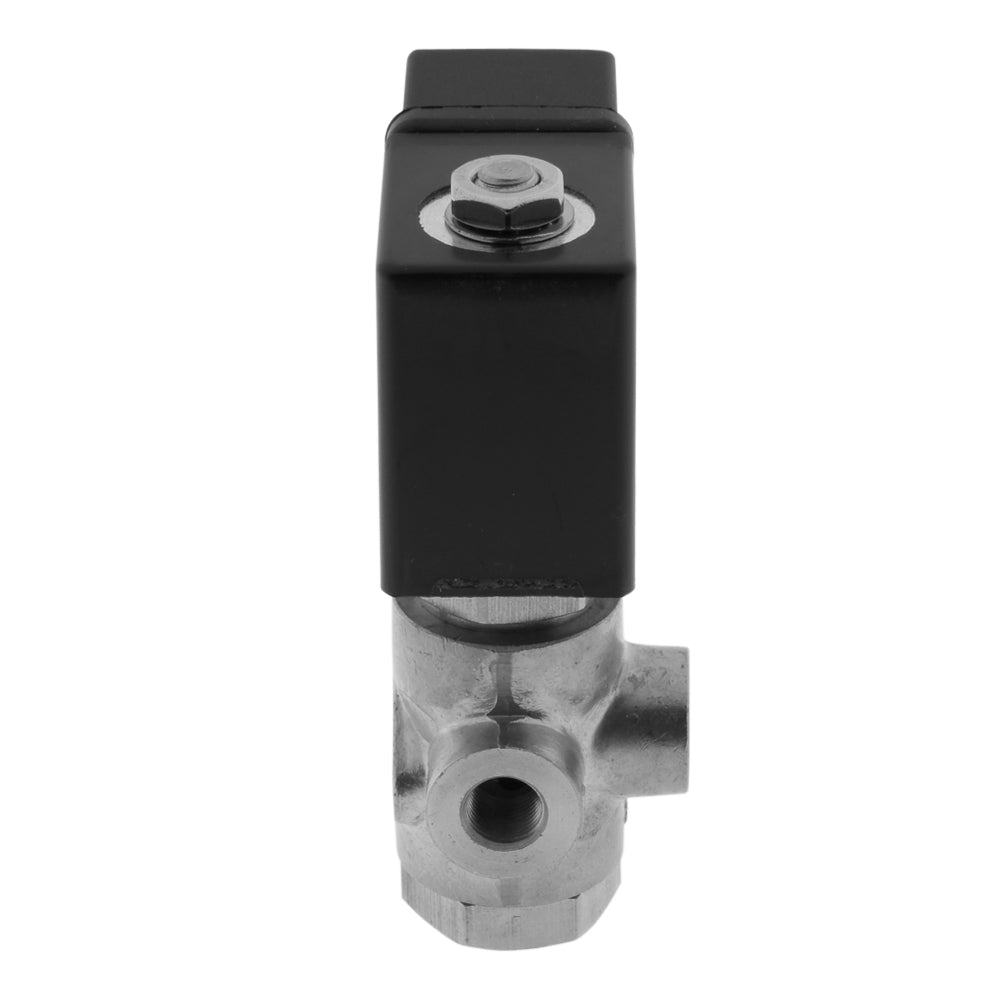

Electrovanne TP-DC 1/8'' 3/2 voies DI Acier inoxydable FKM 0-11bar 102V AC
Electrovanne 3 voies JP Fluid Control (type TP) avec filetage G 1/8 pouce et bobine 120 V AC. La fonction du circuit de l'électrovanne est la dérivation (l'entrée commute vers l'une des 2 sorties) et le fonctionnement direct, donc aucune pression différentielle n'est requise. Convient pour une température maximale de 120°C (248°F) et une pression de 0 à 11 bars (0 à 160 psi). Boîtier en acier inoxydable avec joint FKM (FPM) et un orifice de 2 mm. La valeur Kv est de 0,12 m3/h (2 l/min à dp=1 bar d'eau).
- Prix normal
- €86.32
- Prix normal
- €71.93
Description
Il s'agit d'une électrovanne 3 voies à commande directe JP Fluid Control avec filetage G 1/8 pouce et bobine 120 V CA. La vanne a un boîtier en acier inoxydable avec un joint FKM (FPM) et un orifice de 2 mm (environ 5/64 pouce). La fonction du circuit de l'électrovanne est la dérivation, ce qui signifie que l'orifice d'entrée de la vanne est relié à l'un des deux orifices de sortie, en fonction de l'état de la vanne.
La vanne est adaptée à des pressions de 0 à 11 bars (0 à 160 psi) et à une température maximale de 120° C (248° F). La vanne a une valeur Kv de 0,12 m3/h, ce qui se traduit par un débit de 2 l/min à une pression différentielle de 1 bar (pour l'eau). En unités impériales : Cv = 0.14, ce qui signifie 0.14 GPM @ 1 psi de chute de pression. Pour les applications simples, il suffit souvent de sélectionner une vanne en fonction de la taille du filetage et du diamètre de l'orifice. Pour un dimensionnement plus précis, utilisez la valeur Kv avec notre calculateur de dimensionnement de vanne facile à utiliser.
Le boîtier en acier inoxydable est très durable, solide et résistant à une large gamme de produits chimiques, à l'exception des solutions chlorées. Consultez notre tableau de résistance chimique pour vérifier la compatibilité du boîtier et des joints avec le fluide. La vanne a un indice IP65 si elle est correctement connectée.
Pour :
- Les électrovannes s'ouvrent et se ferment très rapidement par rapport à d'autres types de vannes.
- Livré avec bobine et connecteur
- Bonne protection contre l'environnement grâce à l'indice IP65
Cons :
- Les électrovannes sont très sensibles à la saleté et ne peuvent être utilisées qu'avec des liquides et des gaz propres.
- Les électrovannes consomment de l'énergie lorsqu'elles sont activées et la bobine peut devenir chaude. Un environnement d'installation bien ventilé est recommandé pour dissiper la chaleur.
Série TP
La série TP se compose de différents types d'électrovannes 3/2 voies, adaptées à une variété d'applications telles que l'actionnement d'équipements pneumatiques, la vidange, la distribution ou le mélange de liquides et de gaz.
Les vannes sont disponibles sur demande avec des filetages BSP ou NPT.
