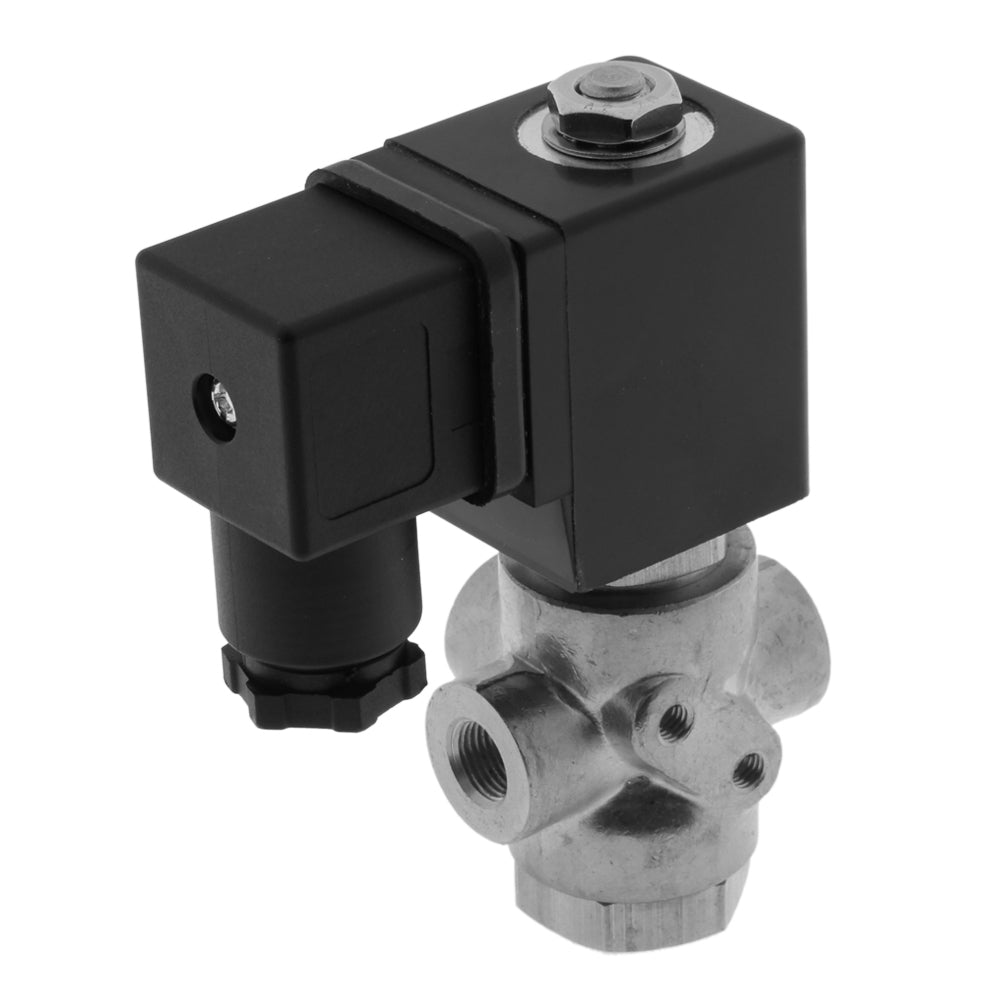

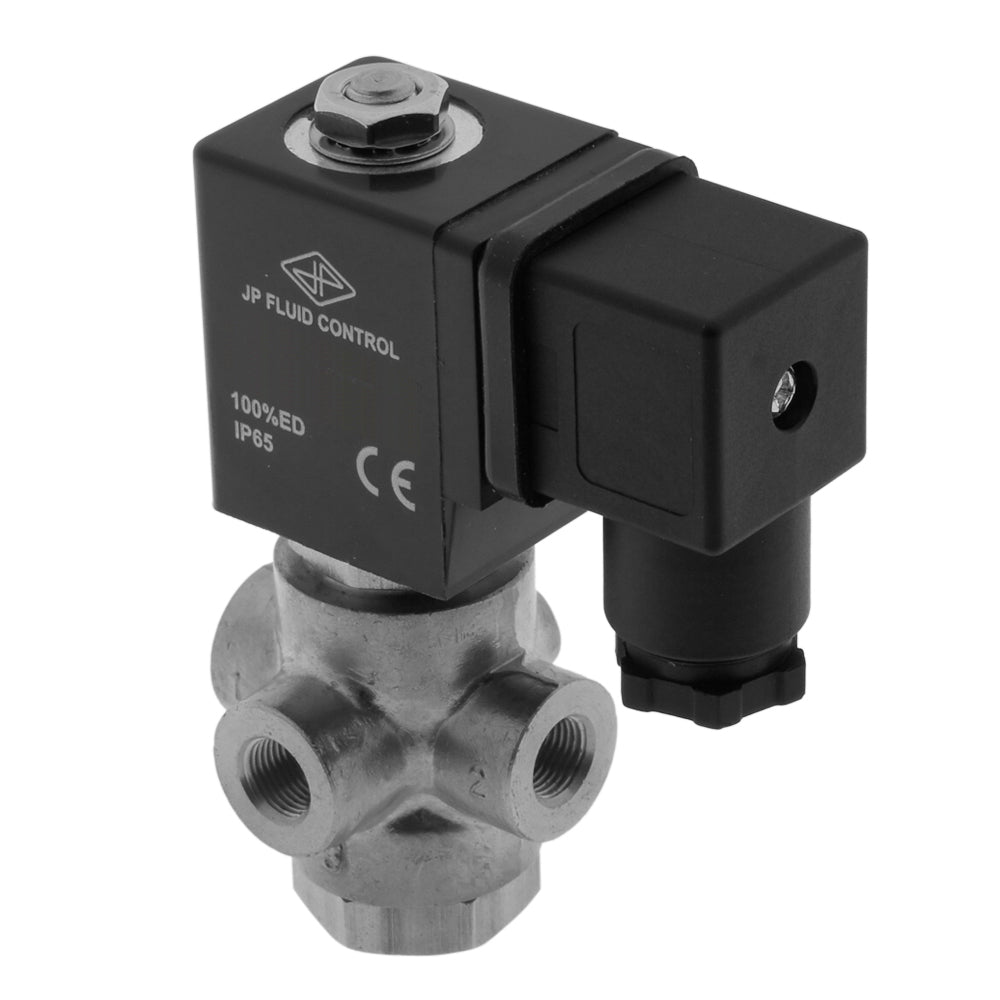

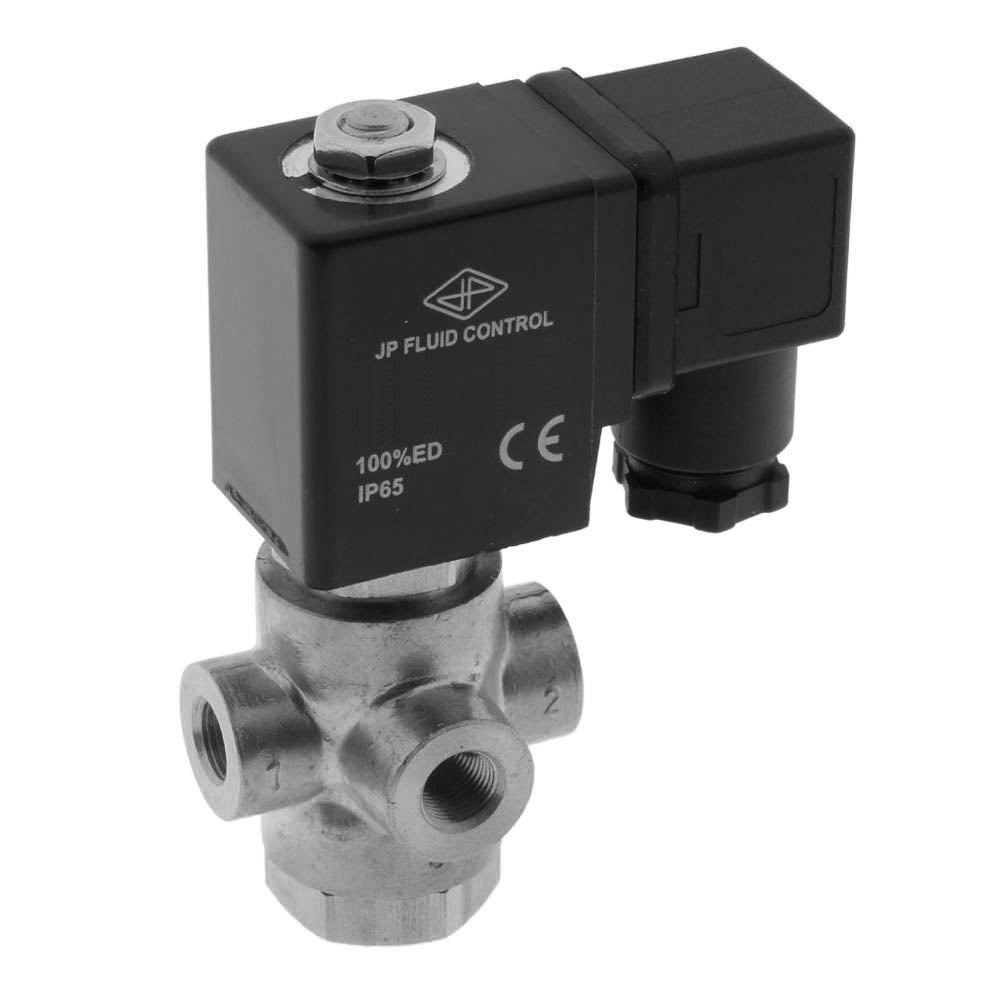

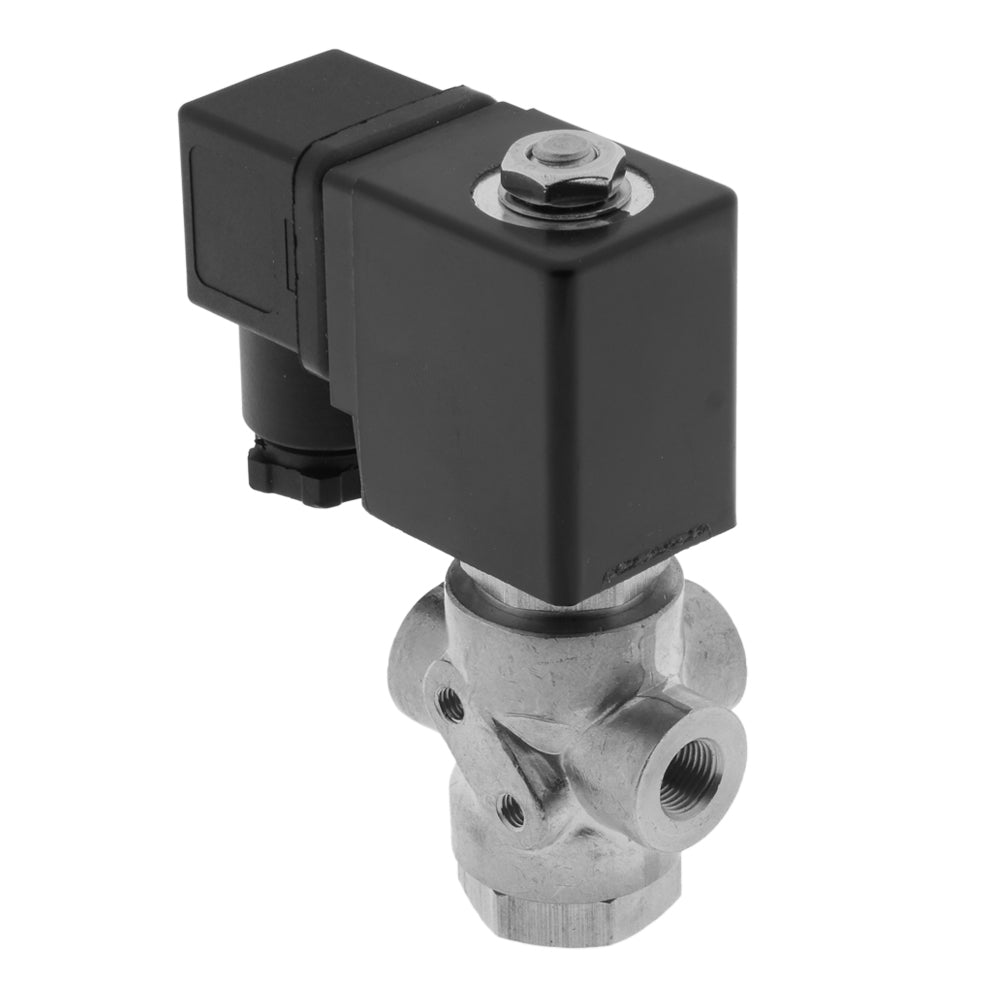

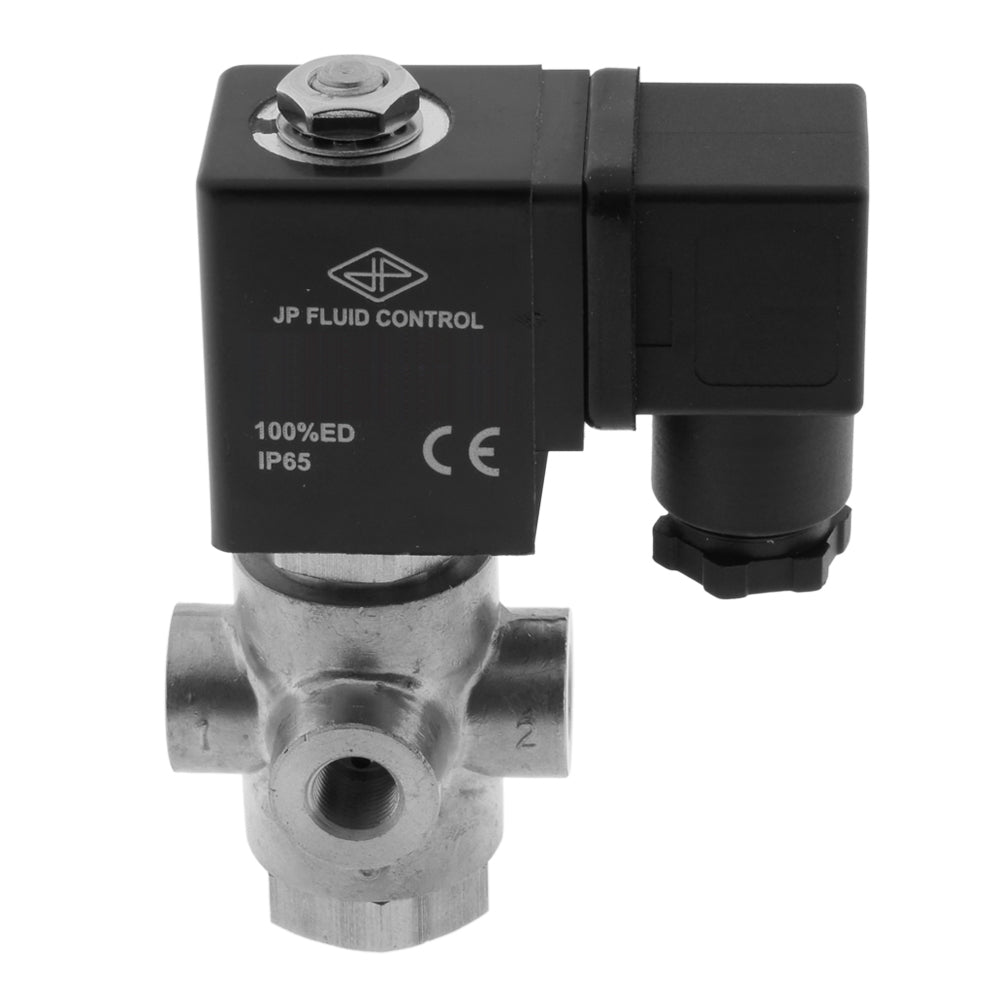

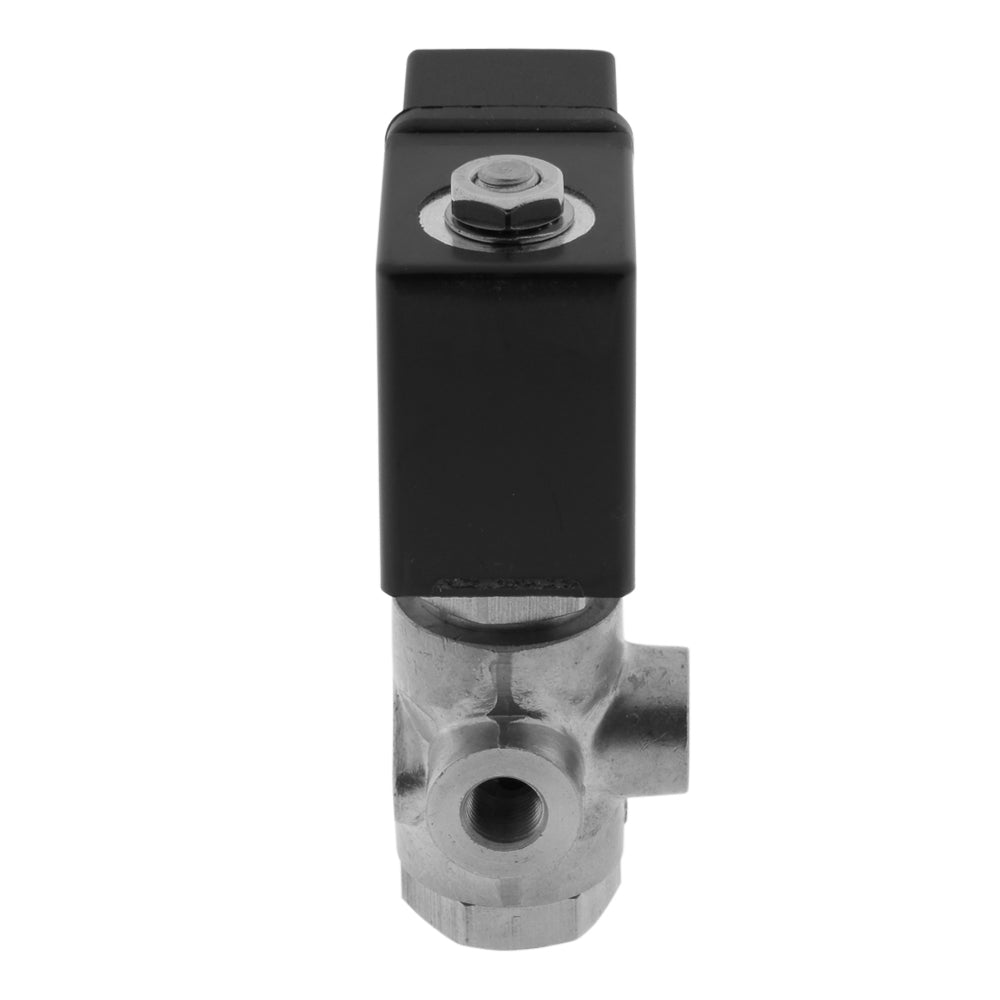

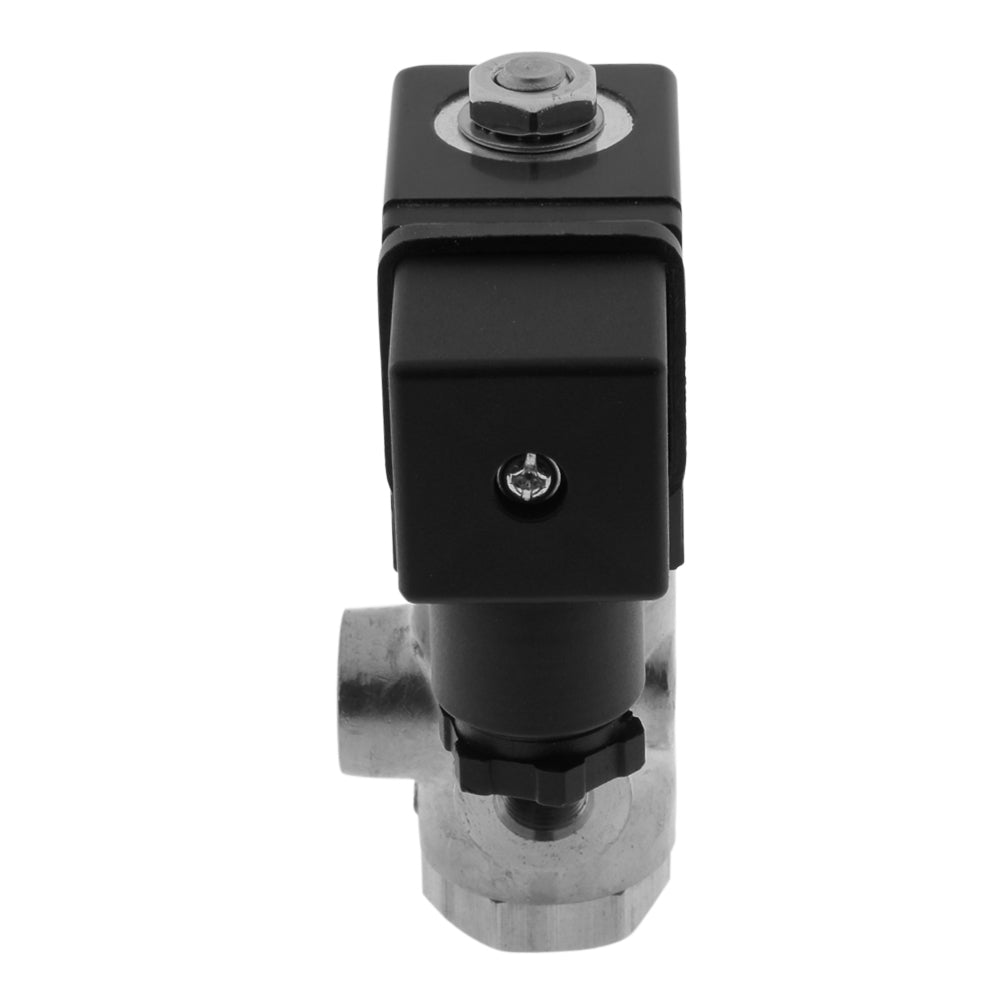

Electrovanne TP-DC 1/8'' 3/2 voies DI Acier inoxydable EPDM 0-11bar 120V AC
Electrovanne 3 voies JP Fluid Control (type TP) avec filetage G 1/8 pouce et bobine 120 V AC. La fonction du circuit de l'électrovanne est la dérivation (l'entrée commute sur l'une des deux sorties) et le fonctionnement direct, de sorte qu'aucun différentiel de pression n'est nécessaire. Convient à une température maximale de 130° C (266° F) et à une plage de pression de 0 à 11 bar (0 à 160 psi). Boîtier en acier inoxydable avec joint EPDM et orifice de 2 mm. La valeur Kv est de 0,12 m3/h (2 l/min à dp=1 bar d'eau).
- Prix normal
- €83,75
- Prix normal
- €69,79
Description
Il s'agit d'une electrovanne 3 voies à commande directe de JP Fluid Control avec un filetage G 1/8 pouce et une bobine de 120 V AC. La vanne a un boîtier en acier inoxydable avec un joint EPDM et une taille d'orifice de 2 mm (environ 5/64 pouces). La fonction du circuit de l'electrovanne est la derivation, ce qui signifie que l'orifice d'entree de la vanne se connecte à l'un des deux orifices de sortie, en fonction de l'etat de la vanne.
La vanne est adaptee à des pressions de 0 à 11 bars (0 à 160 psi) et à une temperature maximale de 130° C (266° F). La vanne a une valeur Kv de 0,12 m3/h, ce qui correspond à un debit de 2 l/min à une pression differentielle de 1 bar (pour l'eau). En unites imperiales : Cv = 0,14, ce qui signifie 0,14 GPM à 1 psi de chute de pression. Pour les applications simples, il suffit souvent de choisir une vanne en fonction de la taille du filetage et du diamètre de l'orifice. Pour un dimensionnement plus precis, utilisez la valeur Kv avec notre calculateur de dimensionnement de vanne facile à utiliser.
Le boîtier en acier inoxydable est très durable, solide et resistant à une large gamme de produits chimiques, à l'exception des solutions chlorees. Le joint EPDM (caoutchouc ethylène-propylène-diène-monomère) convient aux fluides neutres et à de nombreux produits chimiques, mais il resiste mal aux huiles et aux graisses. Consulter notre tableau de resistance chimique pour verifier la compatibilite du boîtier et des joints avec le fluide. La vanne a un indice de protection IP65 si elle est correctement raccordee.
Pour :
- Les electrovannes s'ouvrent et se ferment très rapidement par rapport à de nombreux autres types de vannes.
- Livre avec bobine et connecteur
- L'EPDM convient à l'eau (chaude), aux fluides neutres et à de nombreux produits chimiques.
- Bonne protection contre l'environnement grâce à l'indice de protection IP65
Cons :
- L'EPDM ne convient pas pour les huiles et les graisses
- Les electrovannes sont très sensibles à la salete et ne peuvent être utilisees qu'avec des liquides et des gaz propres.
- Les electrovannes consomment de l'energie lorsqu'elles sont activees et la bobine peut chauffer. Un environnement d'installation bien ventile est recommande pour dissiper la chaleur.
Serie TP
La serie TP comprend differents types d'electrovannes 3/2, adaptees à une variete d'applications telles que l'actionnement d'equipements pneumatiques, la vidange, la distribution ou le melange de liquides et de gaz.
Les vannes sont disponibles avec des filetages BSP ou NPT sur demande.
