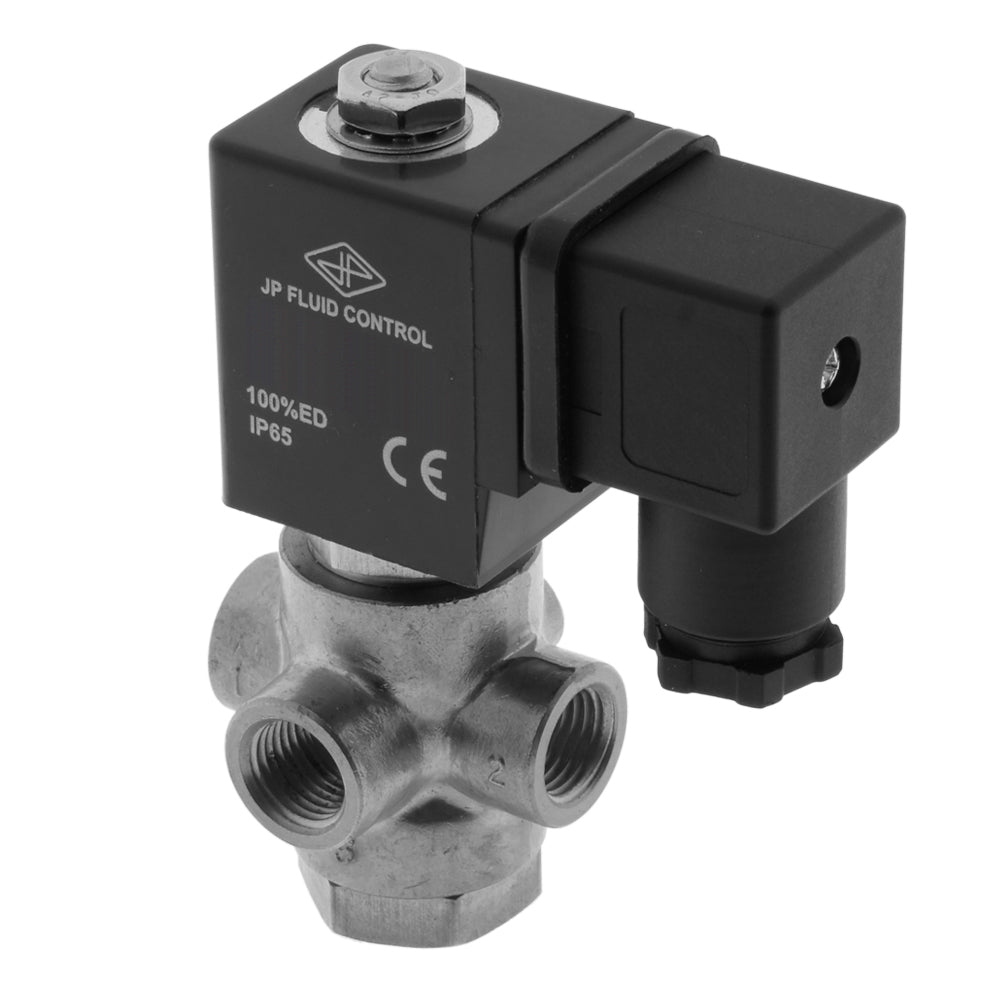

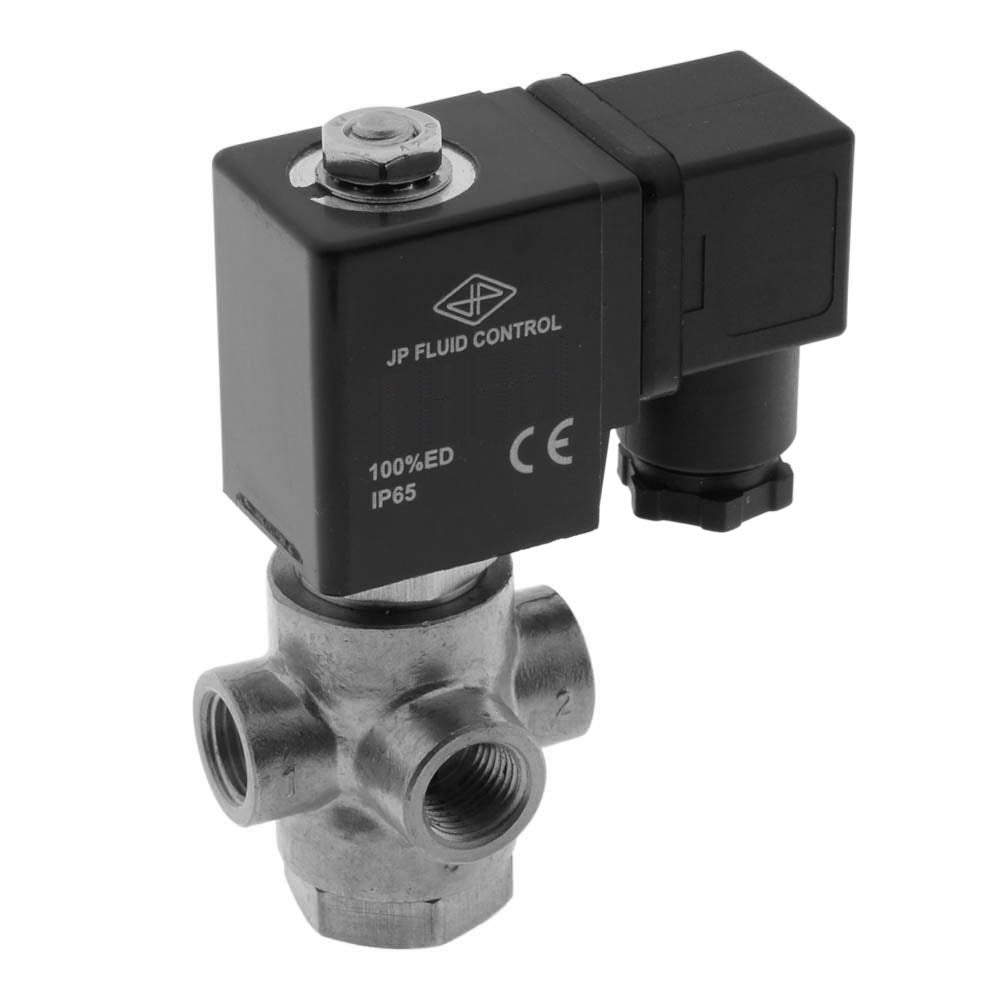

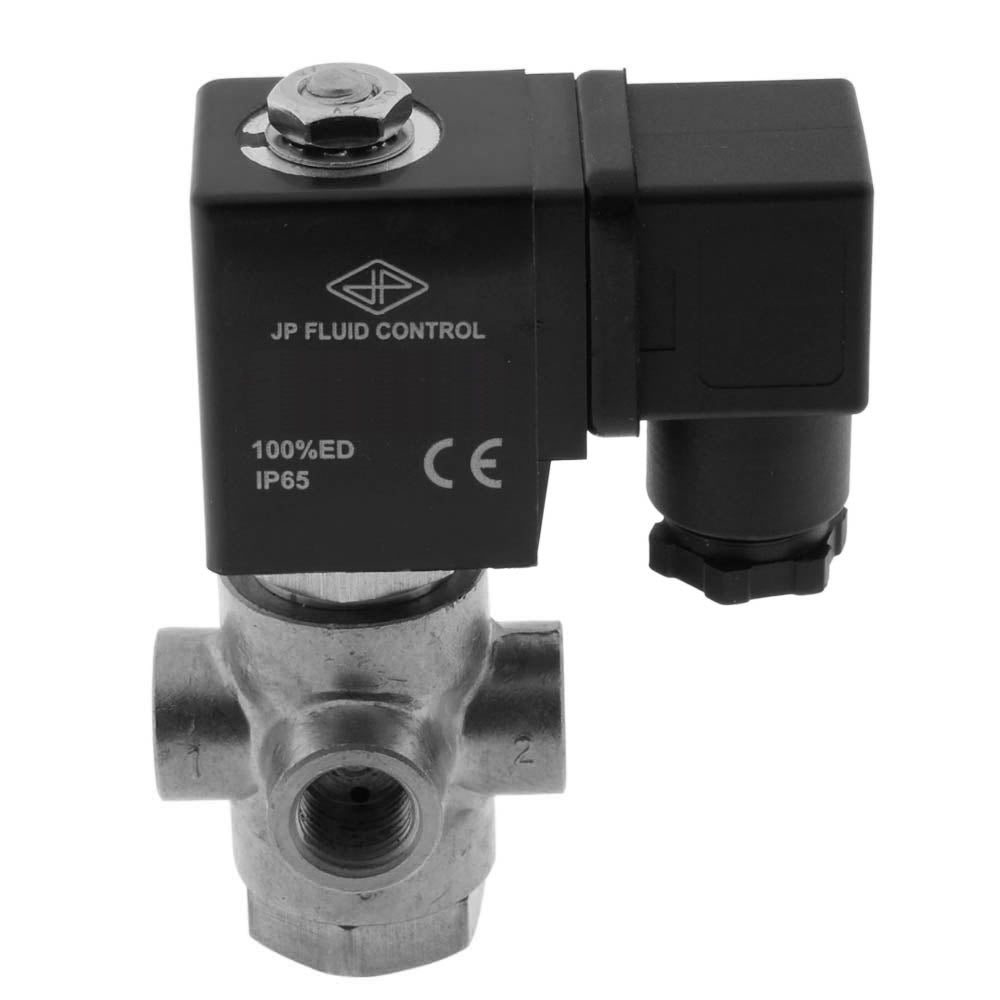

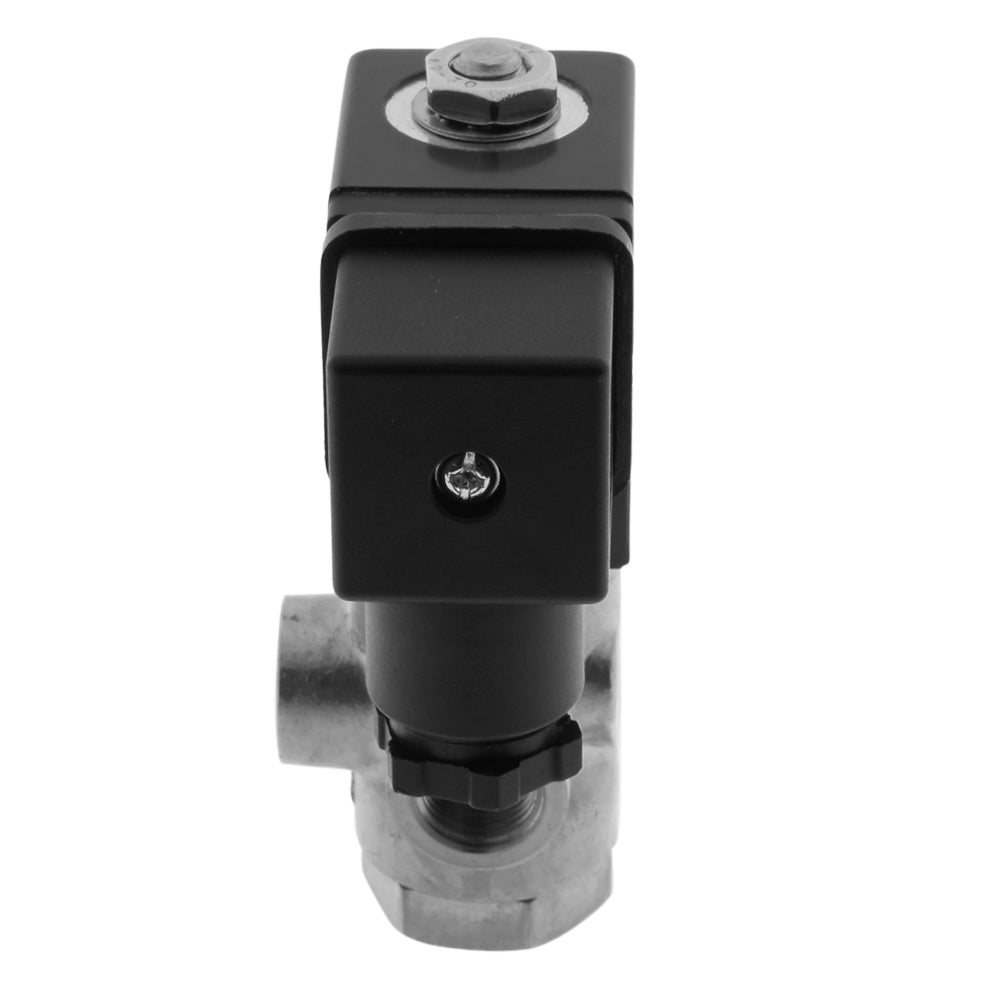

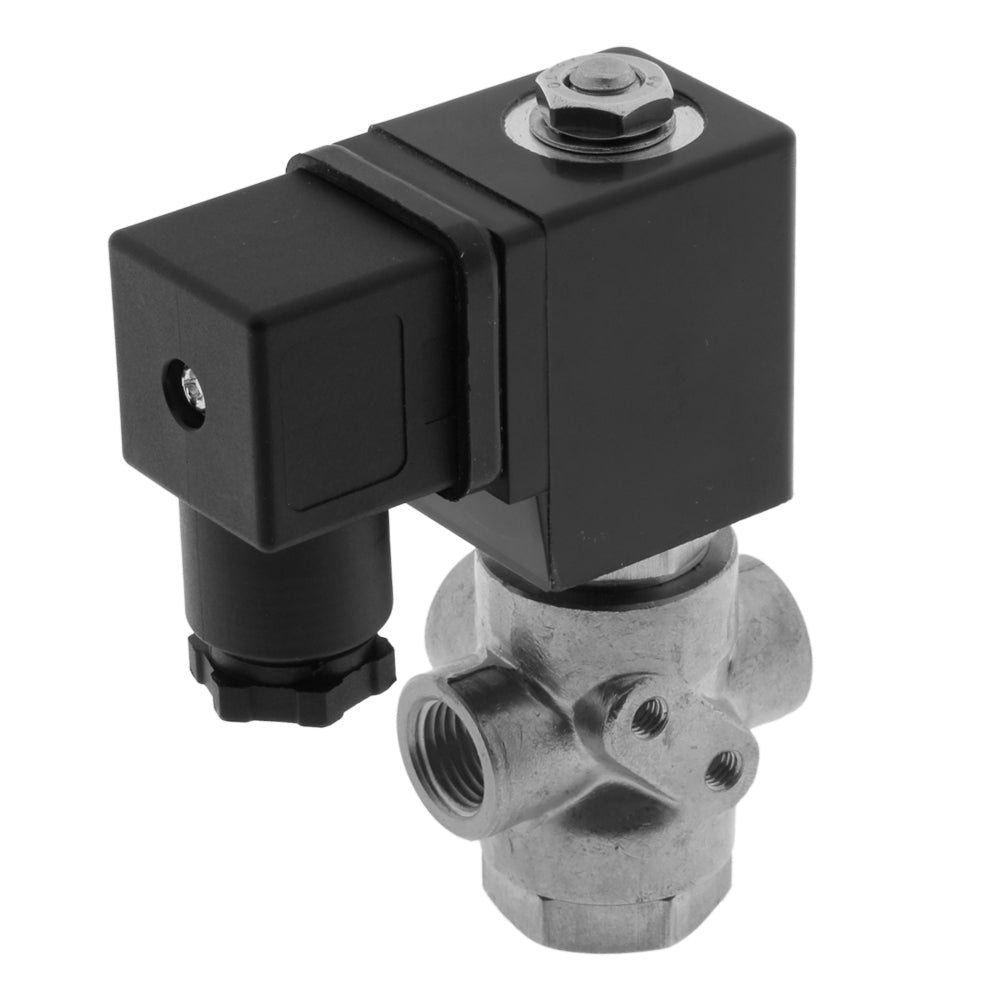

Electrovanne TP-DC 1/4'' 3/2 voies DI Acier inoxydable EPDM 0-2bar 24V DC
Electrovanne 3 voies JP Fluid Control (type TP) avec filetage G 1/4 pouce et bobine 24 V DC. La fonction du circuit de l'électrovanne est la dérivation (l'entrée commute vers l'une des 2 sorties) et le fonctionnement direct, donc aucune pression différentielle n'est requise. Convient pour une température maximale de 130°C (266°F) et une pression de 0 à 2 bars (0 à 29 psi). Boîtier en acier inoxydable avec joint EPDM et un orifice de 4 mm. La valeur Kv est de 0,3 m3/h (5 l/min à dp=1 bar d'eau).
- Prix normal
- €83,23
- Prix normal
- €69,36
Description
Il s'agit d'une electrovanne 3 voies à commande directe JP Fluid Control avec filetage G 1/4 pouce et bobine 24 V DC. La vanne a un boîtier en acier inoxydable avec un joint en EPDM et un orifice de 4 mm (environ 5/32 pouce). La fonction du circuit de l'electrovanne est la derivation, ce qui signifie que l'orifice d'entree de la vanne est relie à l'un des deux orifices de sortie, en fonction de l'etat de la vanne.
La vanne est adaptee à des pressions de 0 à 2 bars (0 à 29 psi) et à une temperature maximale de 130° C (266° F). La vanne a une valeur Kv de 0,3 m3/h, ce qui se traduit par un debit de 5 l/min à une pression differentielle de 1 bar (pour l'eau). En unites imperiales : Cv = 0.35, ce qui signifie 0.35 GPM @ 1 psi de chute de pression. Pour les applications simples, il suffit souvent de selectionner une vanne en fonction de la taille du filetage et du diamètre de l'orifice. Pour un dimensionnement plus precis, utilisez la valeur Kv avec notre calculateur de dimensionnement de vanne facile à utiliser.
Le boîtier en acier inoxydable est très durable, solide et resistant à une large gamme de produits chimiques, à l'exception des solutions chlorees. Le joint EPDM (caoutchouc ethylène-propylène-diène monomère) convient aux fluides neutres et à de nombreux produits chimiques, mais il resiste mal aux huiles et aux graisses. Consultez notre tableau de resistance chimique pour verifier la compatibilite du boîtier et des joints avec le fluide. La vanne a un indice IP65 si elle est correctement connectee.
Pour :
- Les electrovannes s'ouvrent et se ferment très rapidement par rapport à d'autres types de vannes.
- Livre avec bobine et connecteur
- L'EPDM convient à l'eau (chaude), aux fluides neutres et à de nombreux produits chimiques.
- Bonne protection contre l'environnement grâce à l'indice IP65
Cons :
- L'EPDM ne convient pas aux huiles et aux graisses.
- Les electrovannes sont très sensibles à la salete et ne peuvent être utilisees qu'avec des liquides et des gaz propres.
- Les electrovannes consomment de l'energie lorsqu'elles sont activees et la bobine peut devenir chaude. Un environnement d'installation bien ventile est recommande pour dissiper la chaleur.
Serie TP
La serie TP se compose de differents types d'electrovannes 3/2 voies, adaptees à une variete d'applications telles que l'actionnement d'equipements pneumatiques, la vidange, la distribution ou le melange de liquides et de gaz.
Les vannes sont disponibles sur demande avec des filetages BSP ou NPT.
