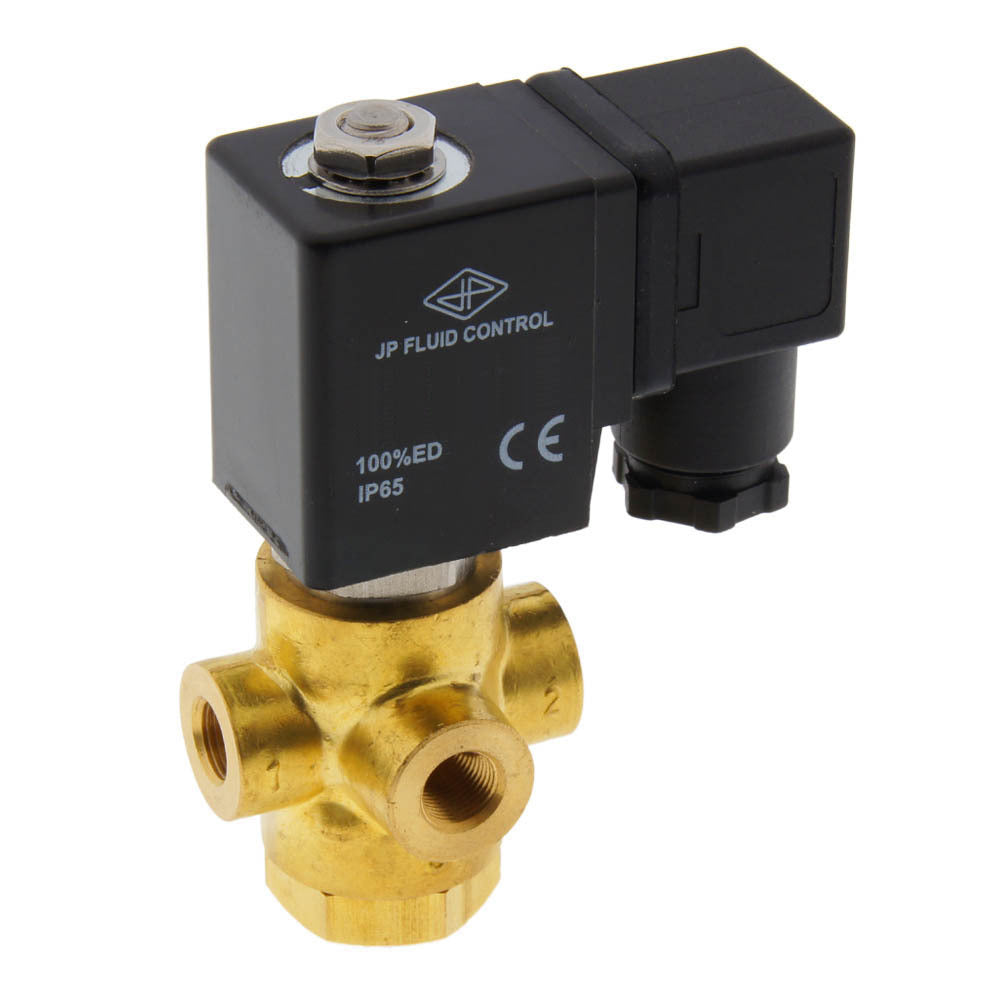

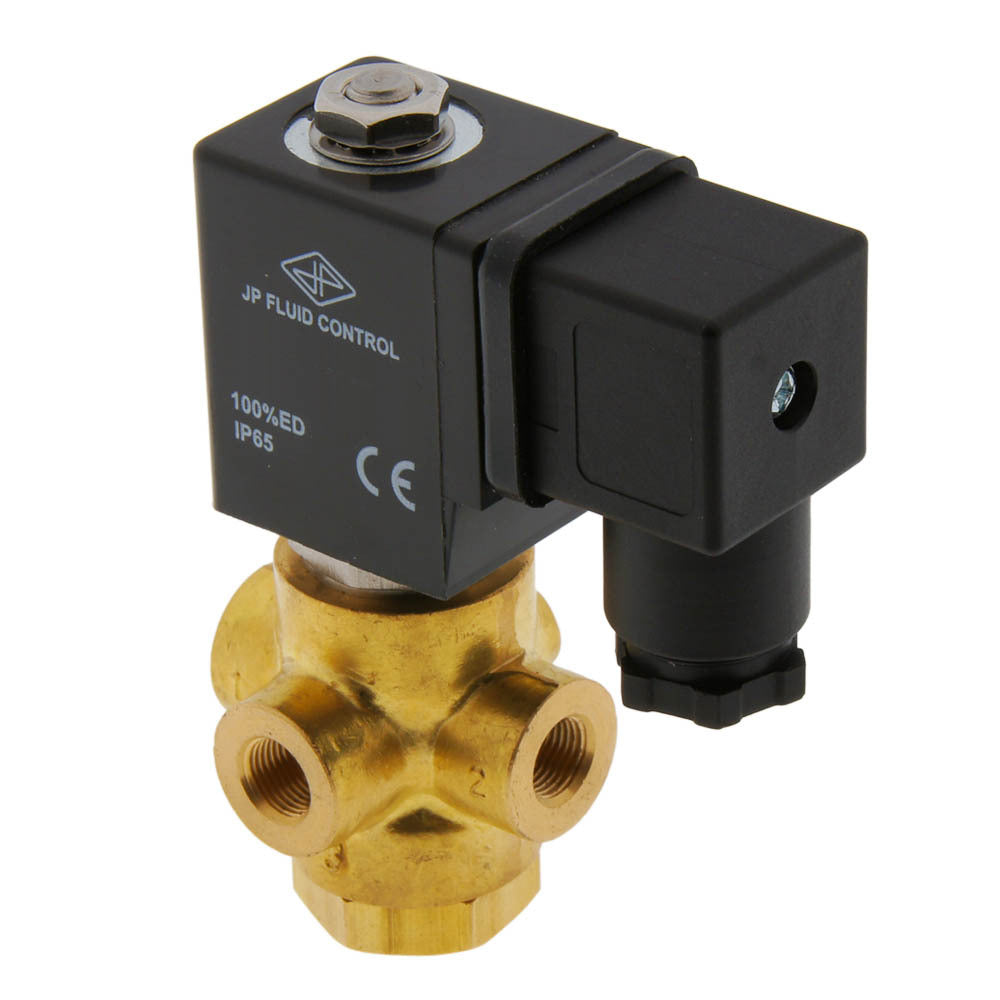

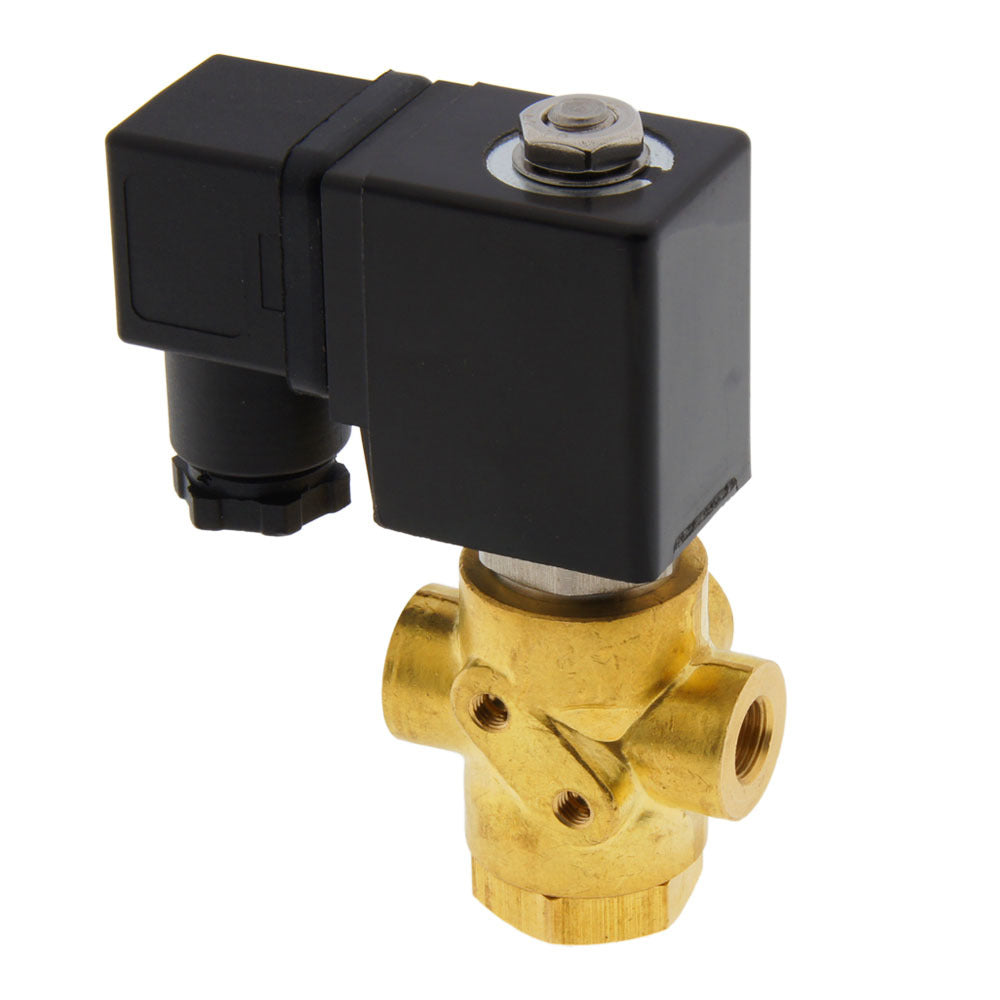

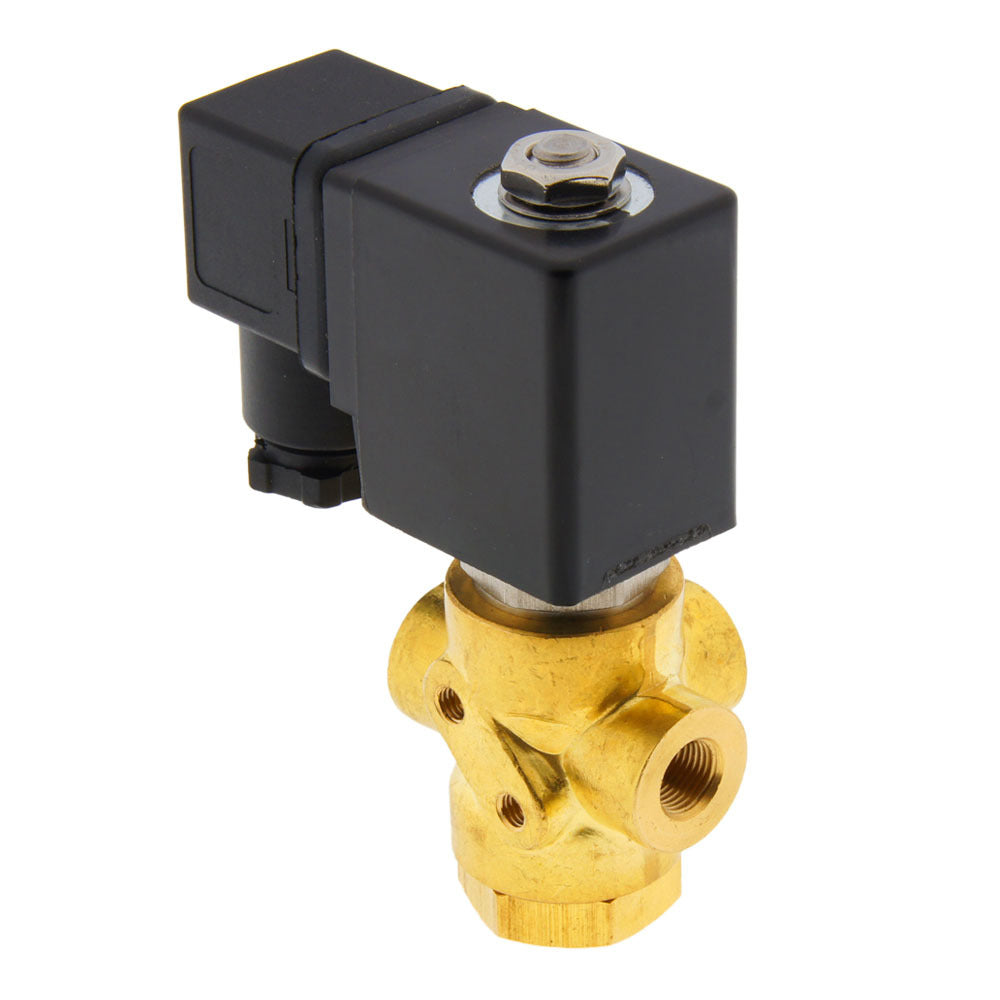

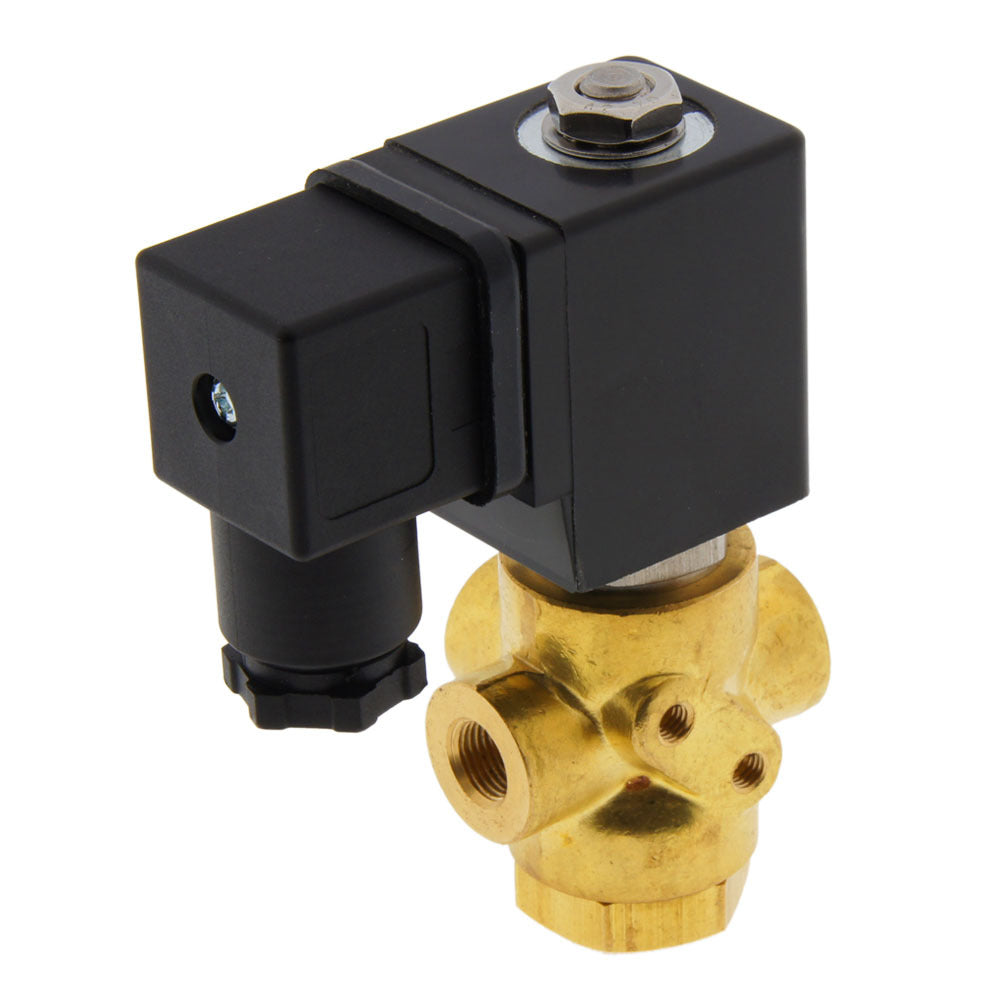

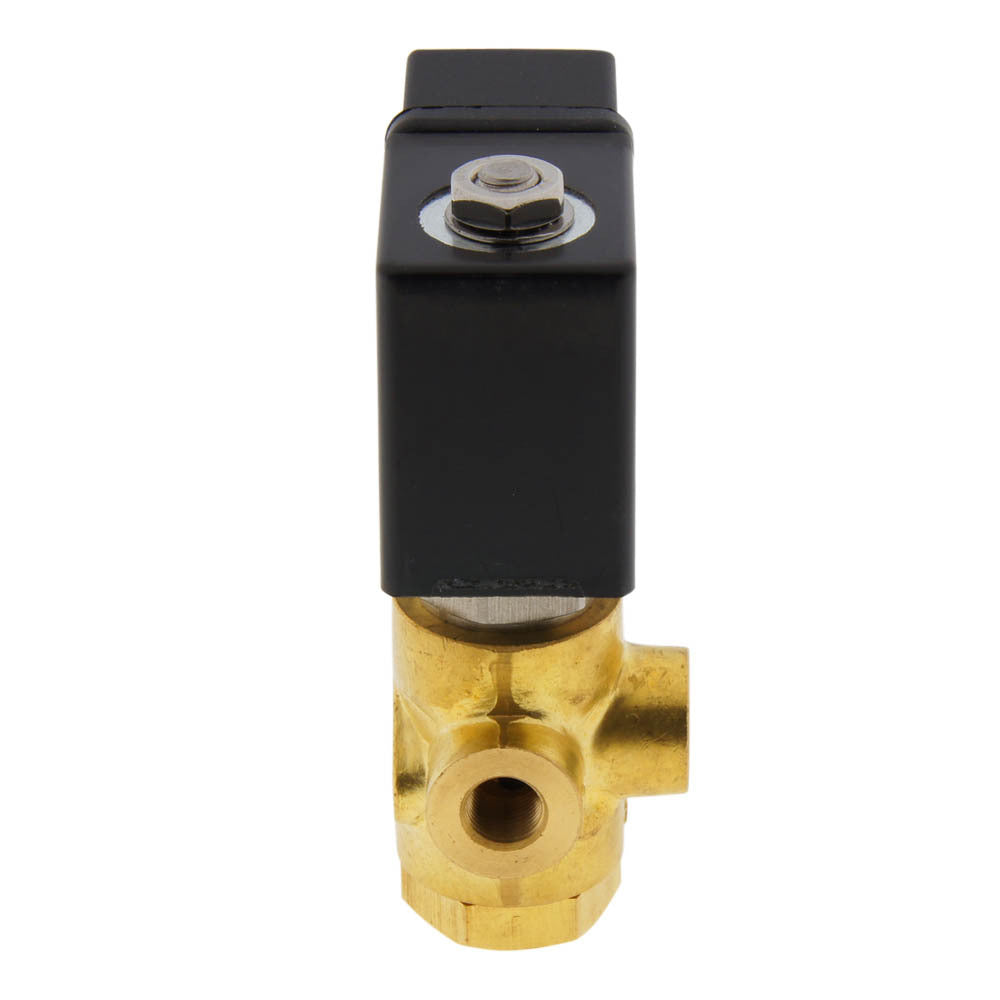

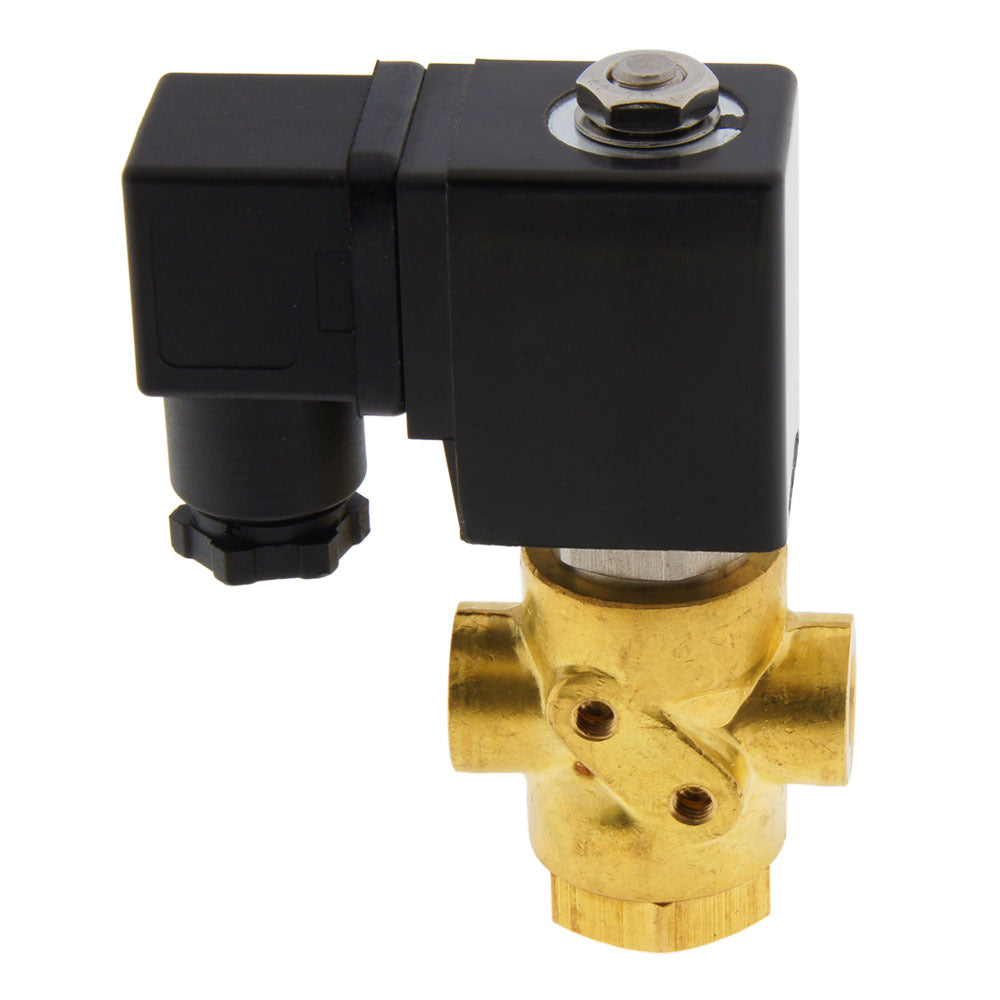

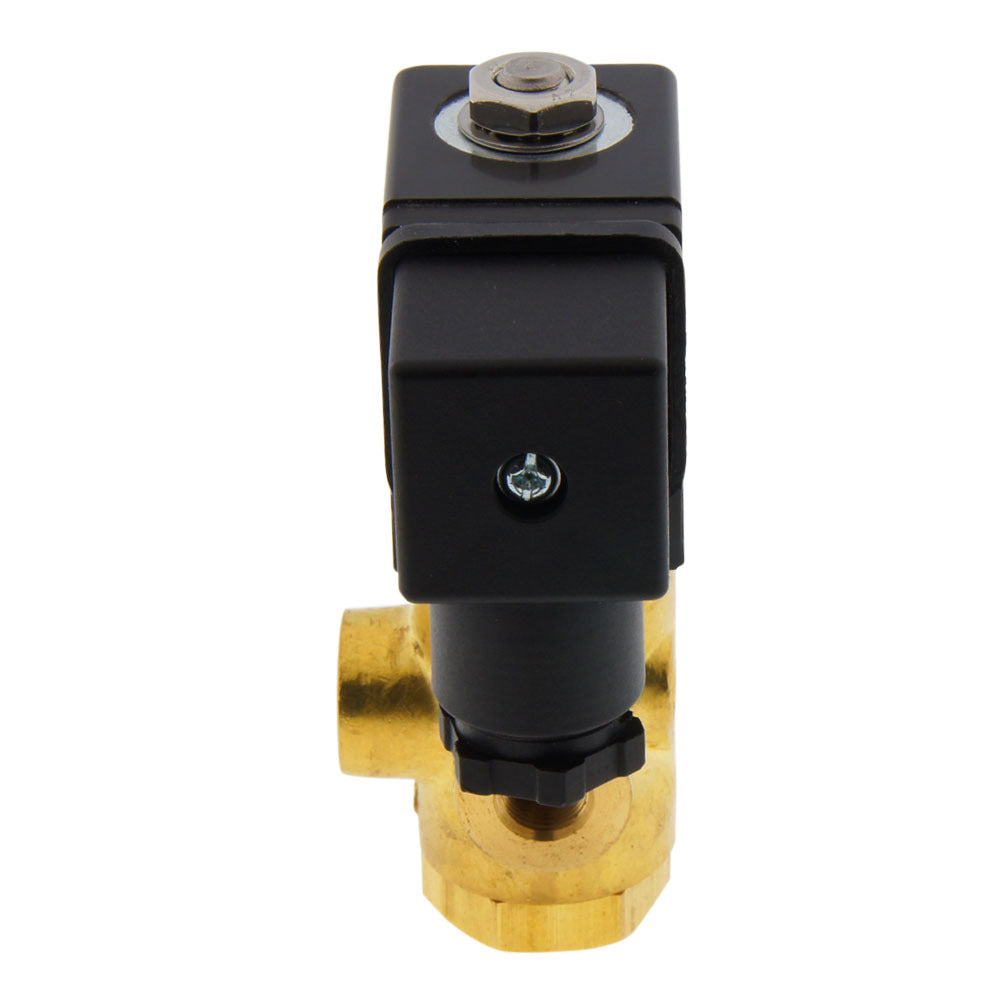

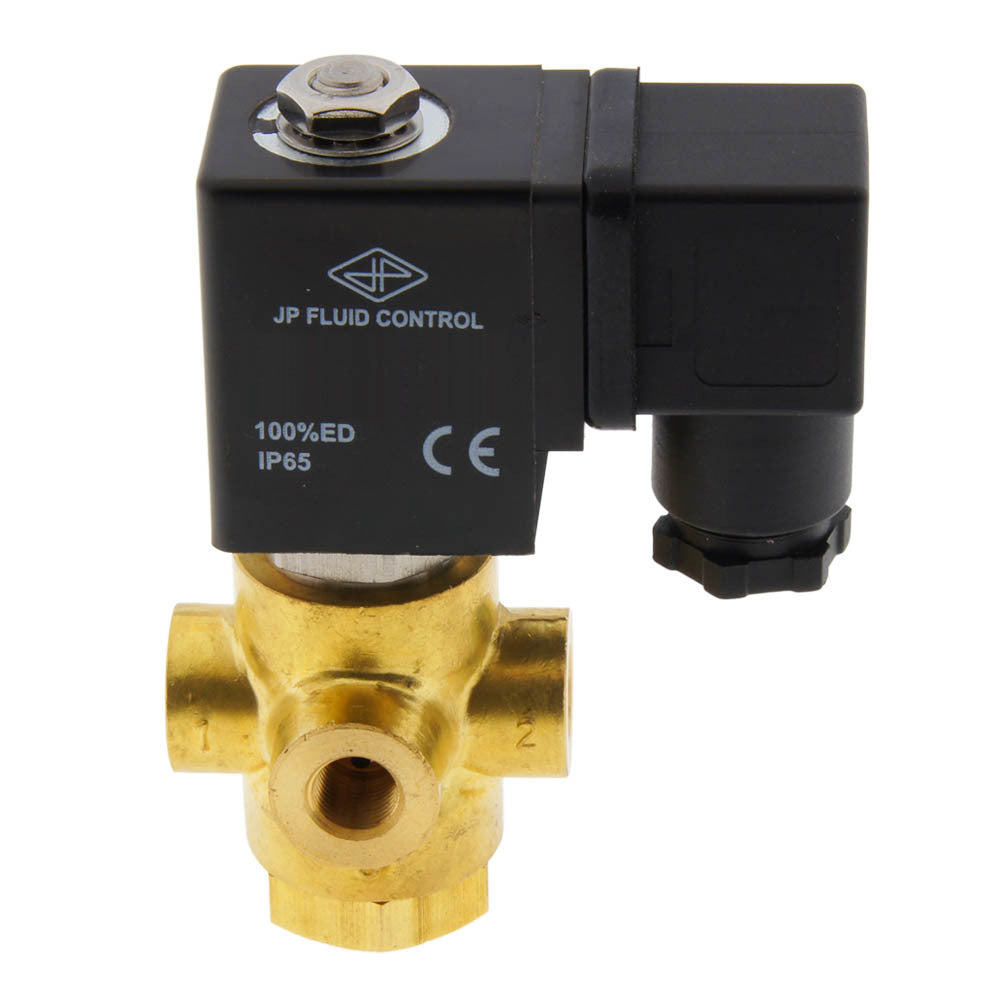

Electrovanne TP-DA 1/8'' 3/2 Voie NC Laiton FKM 0-11bar 380V AC
Electrovanne 3 voies JP Fluid Control (type TP) avec filetage G 1/8 pouce et bobine 380 V AC. La fonction du circuit de l'électrovanne est normalement fermée (tension = ouverte) et à fonctionnement direct, de sorte qu'aucun différentiel de pression n'est nécessaire. Convient à une température maximale de 120° C (248° F) et à une plage de pression de 0 à 11 bar (0 à 160 psi). Boîtier en laiton avec joint FKM (FPM) et orifice de 2 mm. La valeur Kv est de 0,12 m3/h (2 l/min à dp=1 bar d'eau).
- Prix normal
- €60.25
- Prix normal
- €50.21
Description
Il s'agit d'une électrovanne 3 voies à commande directe de JP Fluid Control avec un filetage G 1/8 pouce et une bobine 380 V AC. La vanne a un boîtier en laiton avec un joint FKM (FPM) et une taille d'orifice de 2 mm (environ 5/64 pouces). Le circuit de l'électrovanne est normalement fermé, ce qui signifie que la vanne s'ouvre lorsqu'une tension est appliquée.
La vanne est adaptée à des pressions de 0 à 11 bars (0 à 160 psi) et à une température maximale de 120° C (248° F). La vanne a une valeur Kv de 0,12 m3/h, ce qui correspond à un débit de 2 l/min à une pression différentielle de 1 bar (pour l'eau). En unités impériales : Cv = 0,14, ce qui signifie 0,14 GPM à 1 psi de chute de pression. Pour les applications simples, il suffit souvent de choisir une vanne en fonction de la taille du filetage et du diamètre de l'orifice. Pour un dimensionnement plus précis, utilisez la valeur Kv avec notre calculateur de dimensionnement de vanne facile à utiliser.
Le boîtier en laiton est durable, adapté aux fluides neutres et résistant à de nombreux produits chimiques. Consulter notre tableau de résistance chimique pour vérifier la compatibilité du boîtier et des joints avec le fluide. La vanne a un indice de protection IP65 si elle est correctement raccordée.
Pour :
- Les électrovannes s'ouvrent et se ferment très rapidement par rapport à de nombreux autres types de vannes.
- Livré avec bobine et connecteur
- Bonne protection contre l'environnement grâce à l'indice de protection IP65
Cons :
- Les électrovannes sont très sensibles à la saleté et ne peuvent être utilisées qu'avec des liquides et des gaz propres.
- Les électrovannes consomment de l'énergie lorsqu'elles sont activées et la bobine peut chauffer. Un environnement d'installation bien ventilé est recommandé pour dissiper la chaleur.
Série TP
La série TP comprend différents types d'électrovannes 3/2, adaptées à une variété d'applications telles que l'actionnement d'équipements pneumatiques, la vidange, la distribution ou le mélange de liquides et de gaz.
Les vannes sont disponibles avec des filetages BSP ou NPT sur demande.
