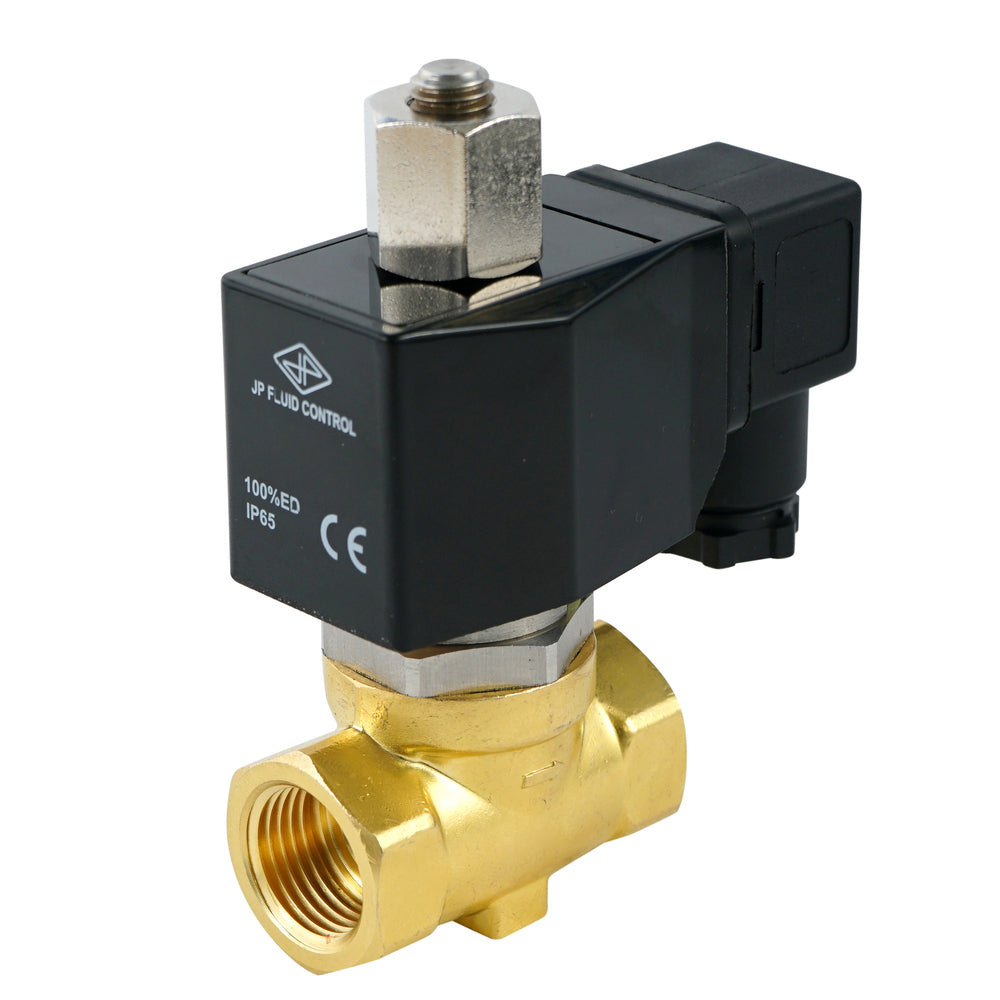

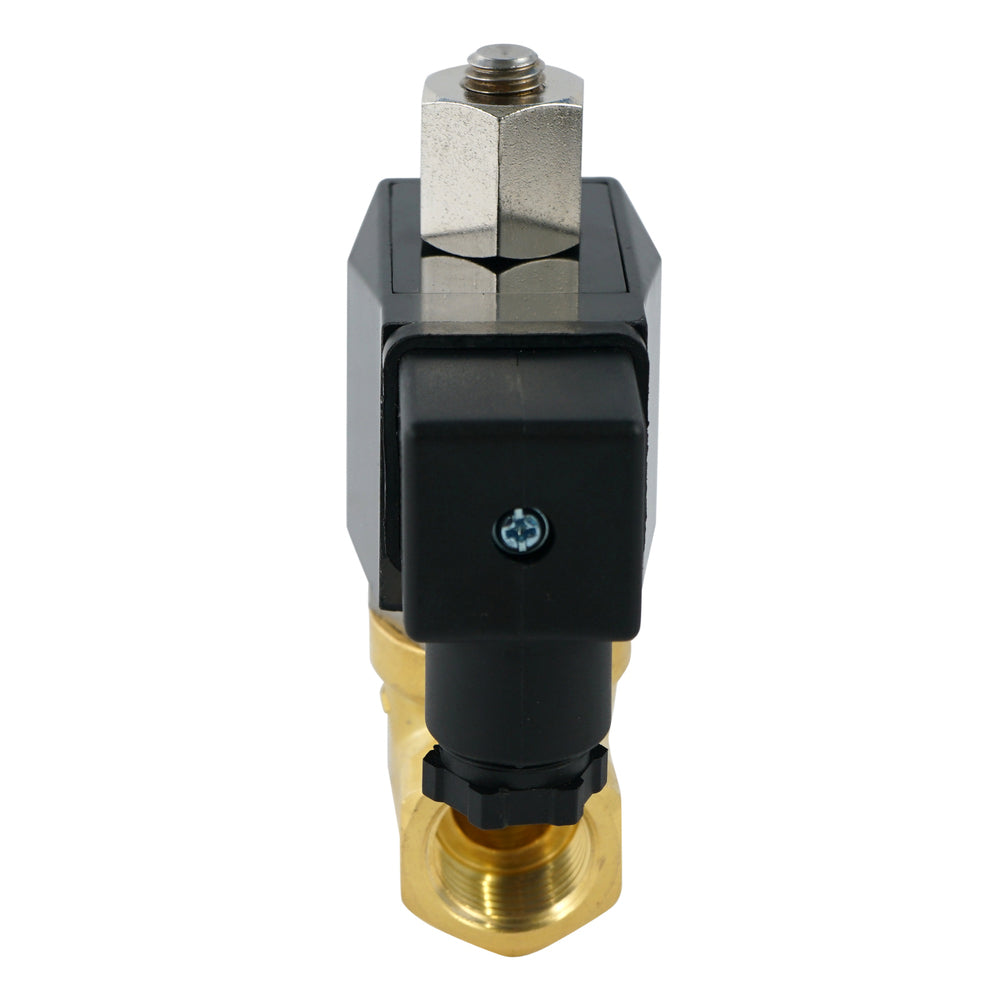

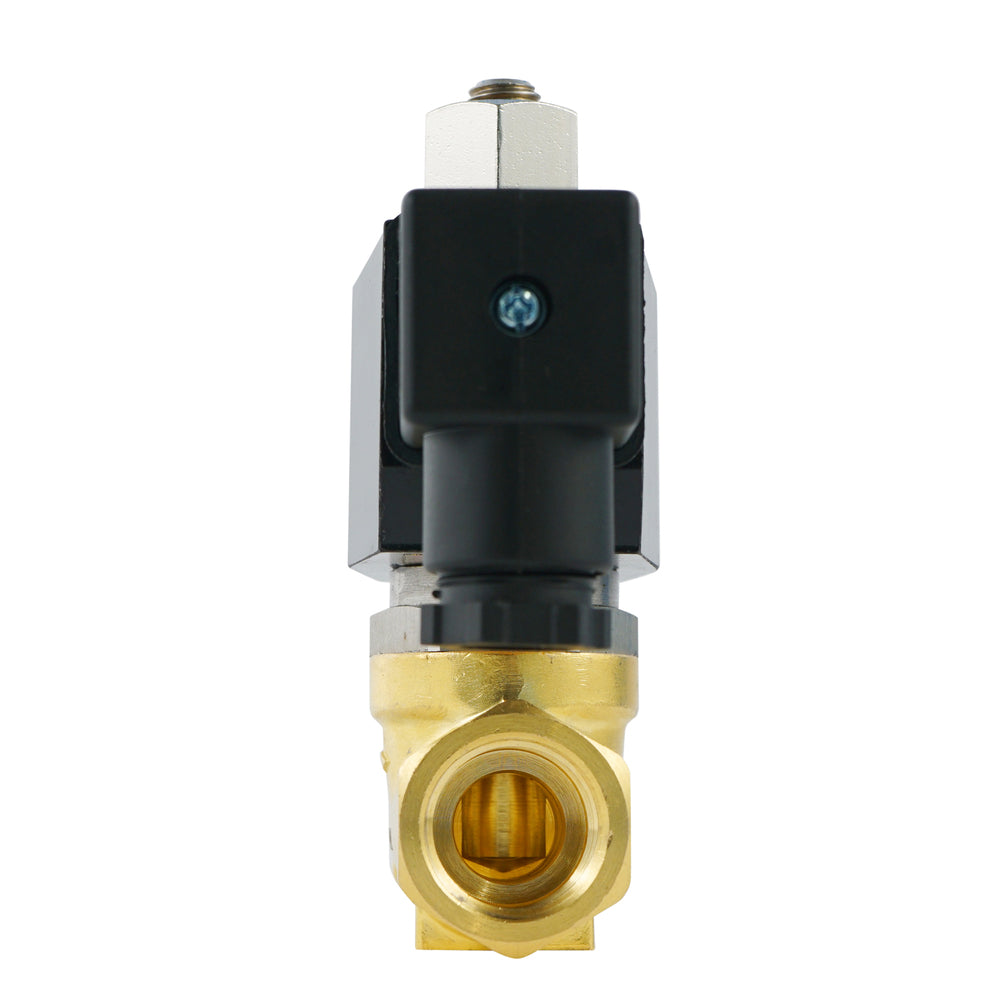

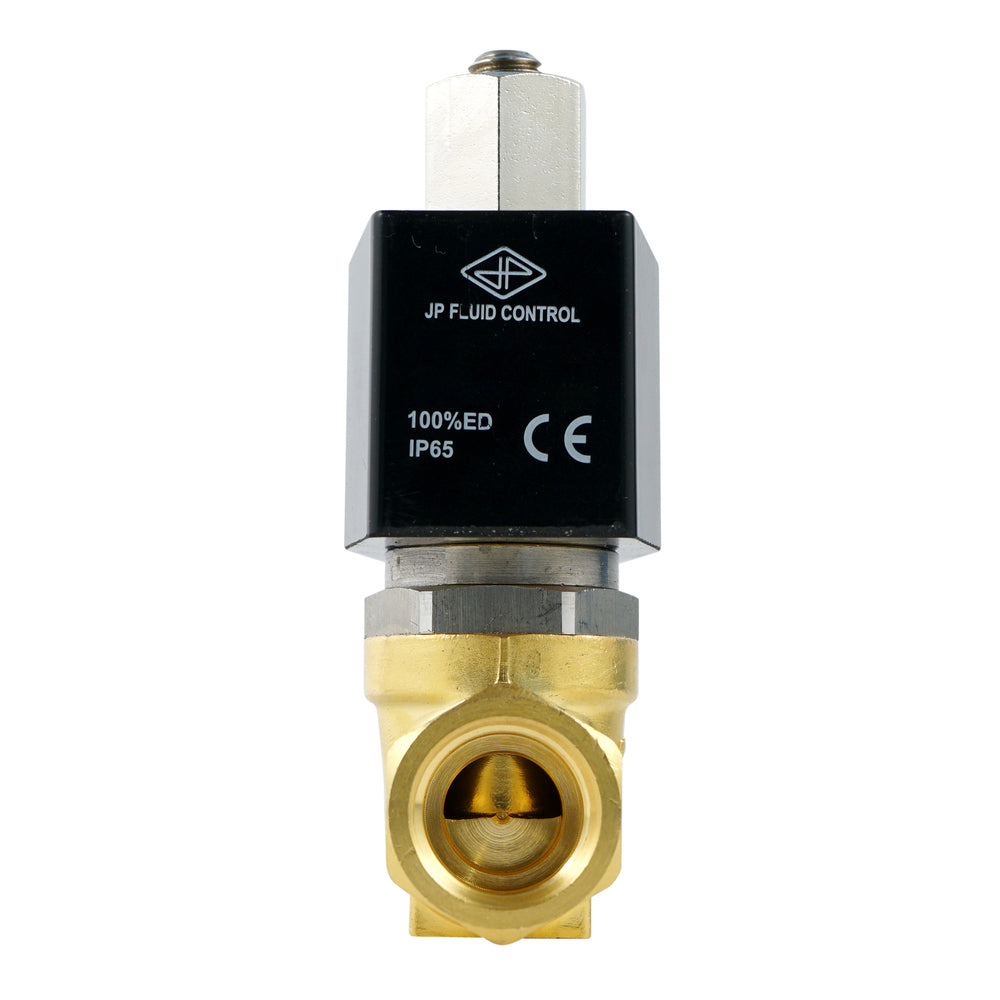

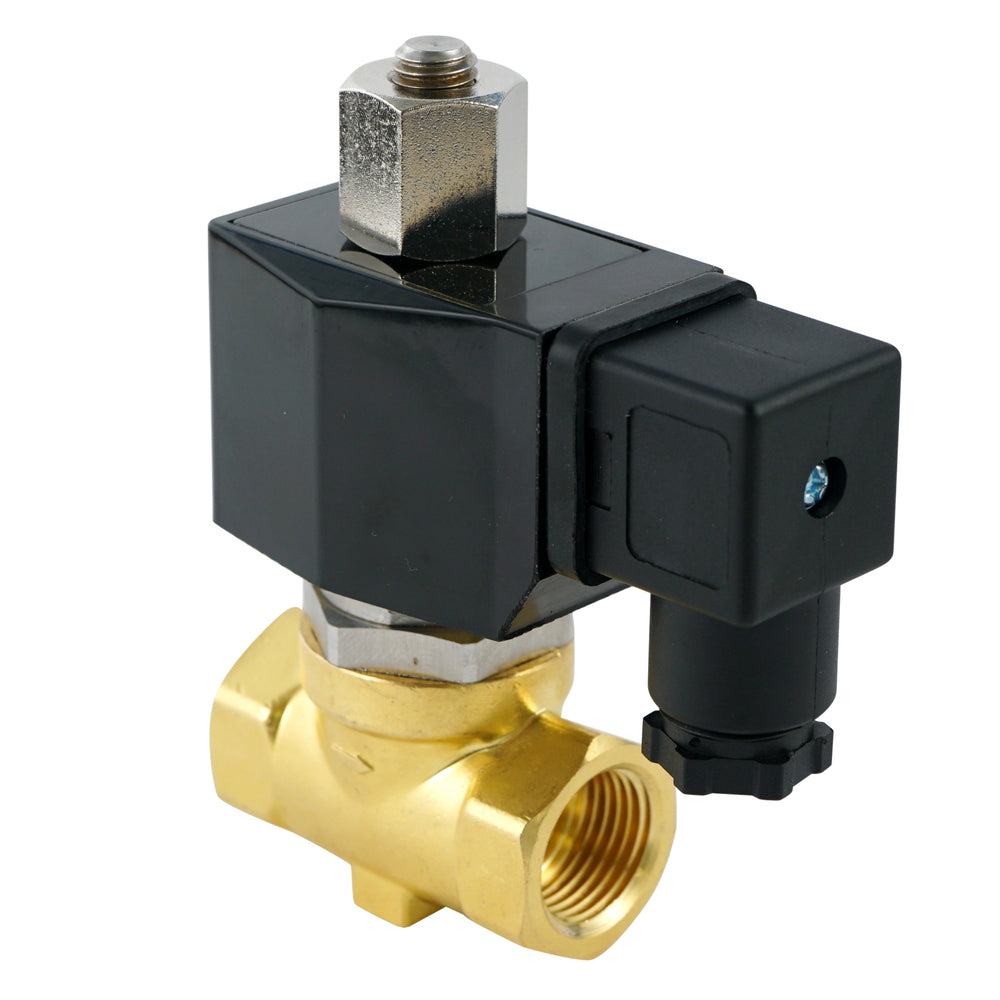

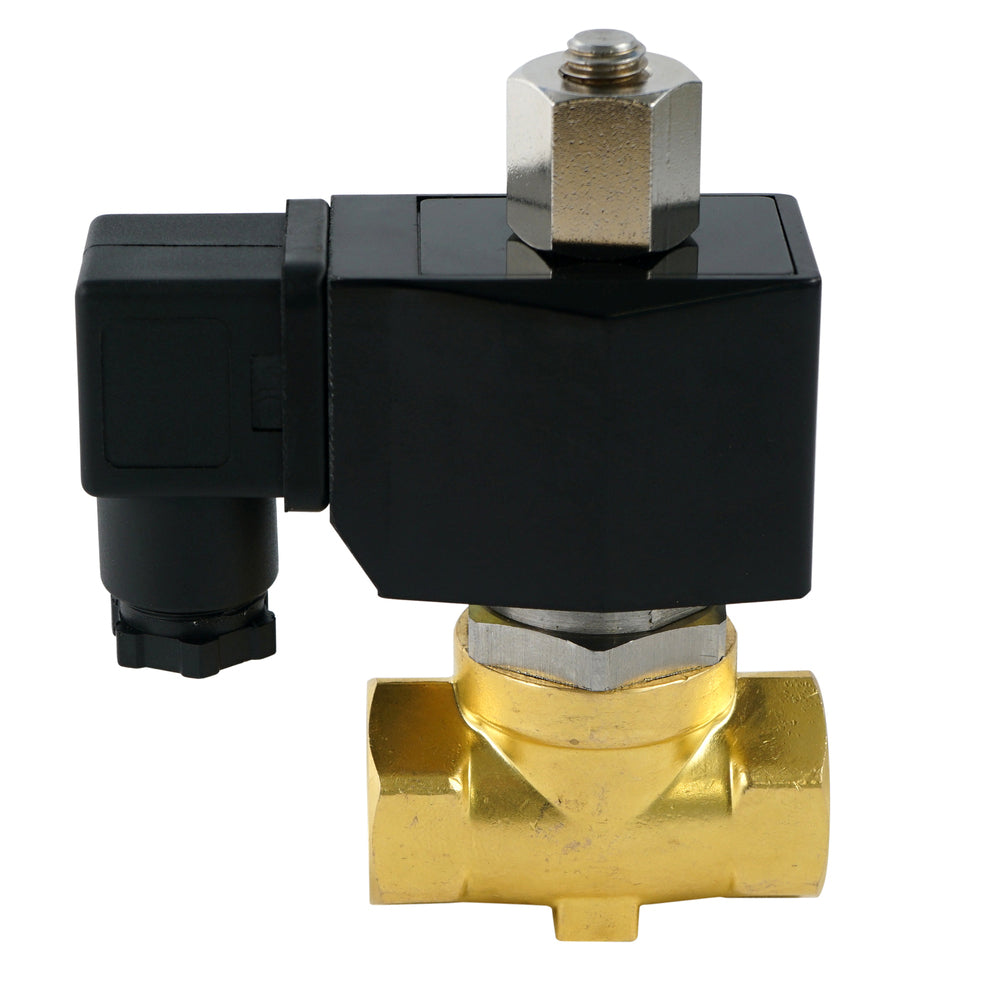

Electrovanne ST-SB 1/2'' NO laiton EPDM 0-16bar 120V AC
Électrovanne à 2 voies JP Fluid Control (type ST-SB) avec filetage G 1/2 pouce et bobine 120 V AC. La fonction du circuit de l'électrovanne est normalement ouverte (tension = fermeture) et semi-directe, de sorte qu'aucun différentiel de pression n'est nécessaire. Convient pour une température maximale du fluide de 130° C (266° F) et une plage de pression de 0 à 16 bar (0 à 232 psi). Boîtier en laiton avec joint EPDM et orifice de 10,5 mm. La valeur Kv est de 1,49 m3/h (24,84 l/min à dp=1 bar d'eau).
- Prix normal
- €77.53
- Prix normal
- €64.61
Description

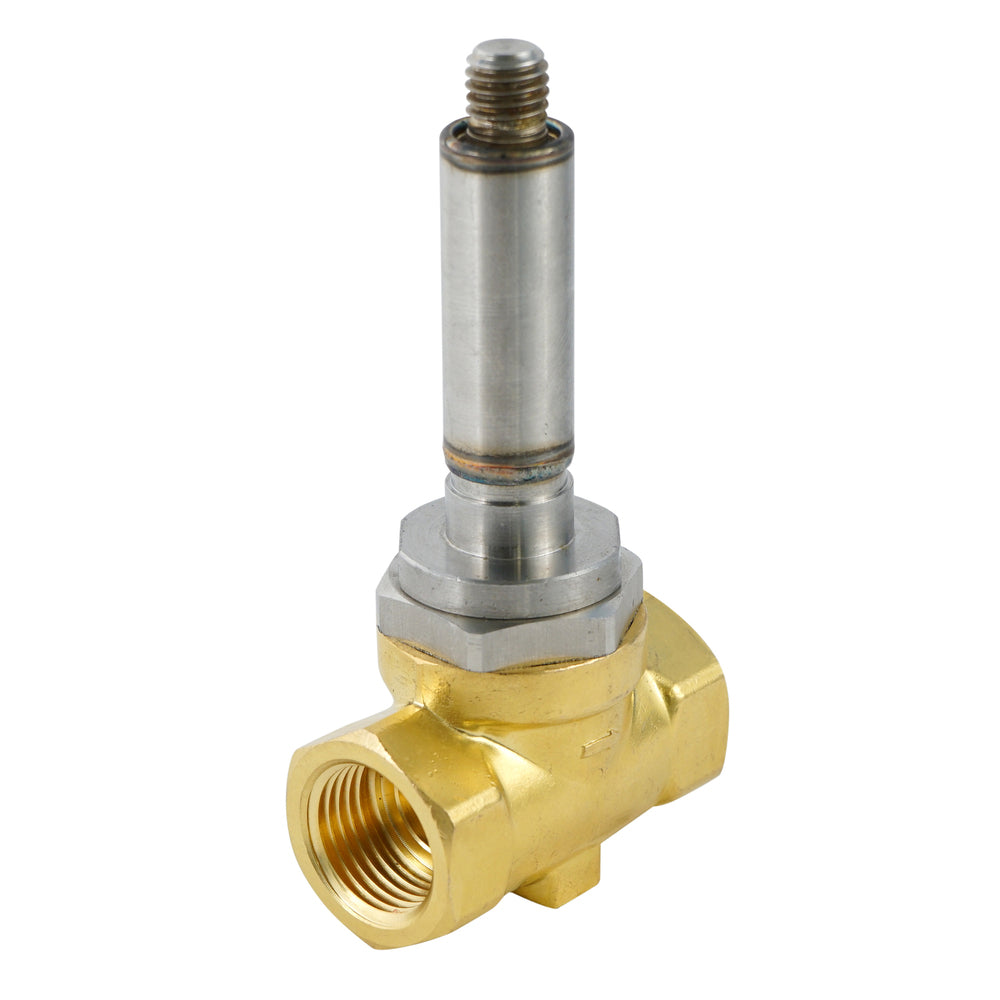

Il s'agit d'une électrovanne 2 voies à fonctionnement semi-direct de JP Fluid Control avec un filetage G 1/2 pouce et une bobine de 120 V AC. La vanne a un boîtier en laiton avec un joint EPDM et un orifice de 10,5 mm (environ 3/8 de pouce). Le circuit de l'électrovanne est normalement ouvert, ce qui signifie que la vanne se ferme lorsqu'une tension est appliquée.
La vanne est adaptée à des pressions de 0 à 16 bars (0 à 232 psi) et à une température maximale de 130° C (266° F). La vanne a une valeur Kv de 1,49 m3/h, ce qui correspond à un débit de 24,84 l/min à une pression différentielle de 1 bar (pour l'eau). En unités impériales : Cv = 1,72, ce qui signifie 1,72 GPM à 1 psi de chute de pression. Pour les applications simples, il suffit souvent de choisir une vanne en fonction de la taille du filetage et du diamètre de l'orifice. Pour un dimensionnement plus précis, utilisez la valeur Kv avec notre calculateur de dimensionnement de vanne facile à utiliser.
Le boîtier en laiton est durable, adapté aux fluides neutres et résistant à de nombreux produits chimiques. Le joint EPDM (caoutchouc éthylène-propylène-diène-monomère) convient aux fluides neutres et à de nombreux produits chimiques, mais il résiste mal aux huiles et aux graisses. Consulter notre tableau de résistance chimique pour vérifier la compatibilité du boîtier et des joints avec le fluide. La vanne a un indice de protection IP65 si elle est correctement raccordée.
Pour :
- Les électrovannes s'ouvrent et se ferment très rapidement par rapport à de nombreux autres types de vannes.
- Livré avec bobine et connecteur
- Les vannes à commande semi-directe fonctionnent à partir de 0 bar, ce qui les rend adaptées aux systèmes à basse pression ou à alimentation par gravité, aux circuits fermés circulants ou même aux vides grossiers.
- L'EPDM convient à l'eau (chaude), aux fluides neutres et à de nombreux produits chimiques.
- Bonne protection contre l'environnement grâce à l'indice de protection IP65
Cons :
- L'EPDM ne convient pas pour les huiles et les graisses
- Les électrovannes sont très sensibles à la saleté et ne peuvent être utilisées qu'avec des liquides et des gaz propres.
- Les électrovannes consomment de l'énergie lorsqu'elles sont activées et la bobine peut chauffer. Un environnement d'installation bien ventilé est recommandé pour dissiper la chaleur.
Série ST-SB
La vanne ST-SB est une électrovanne 2/2 voies à commande semi-directe, normalement ouverte. La série ST-SB peut être utilisée à partir de zéro bar. Le corps est disponible en laiton et en acier inoxydable avec un joint NBR, EPDM ou FKM. L'orifice est de 10,5 mm pour les vannes en laiton et de 9 mm pour les vannes en acier inoxydable. Les électrovannes ST-SB sont compatibles avec toutes les bobines de la série CS2.
Les vannes sont disponibles avec des filetages BSP ou NPT sur demande.
