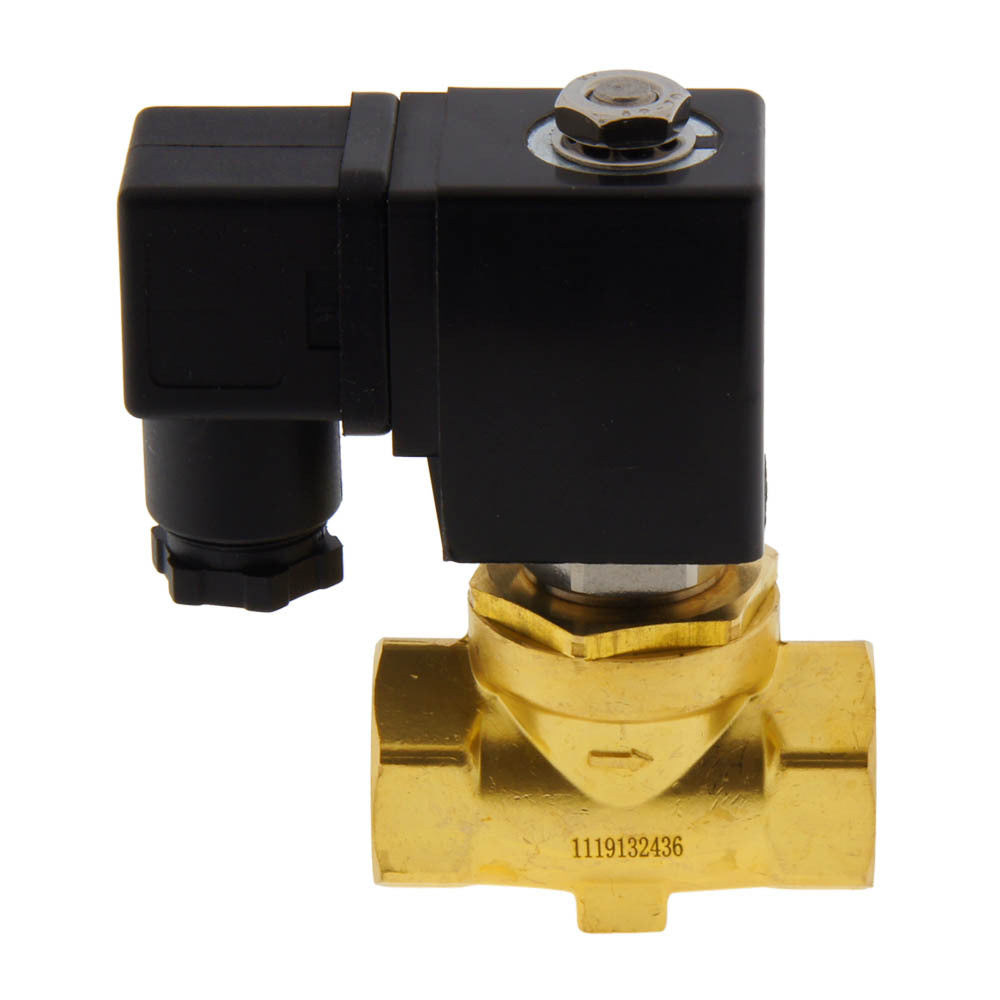

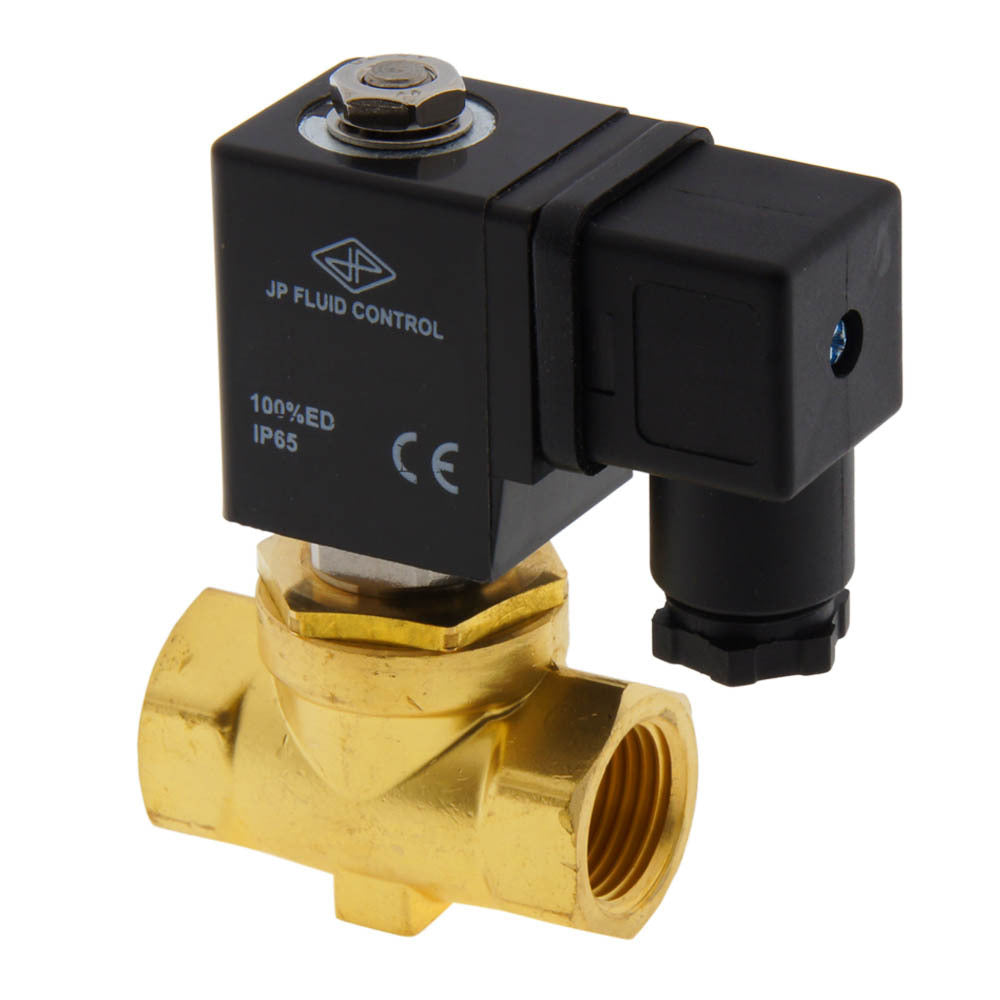

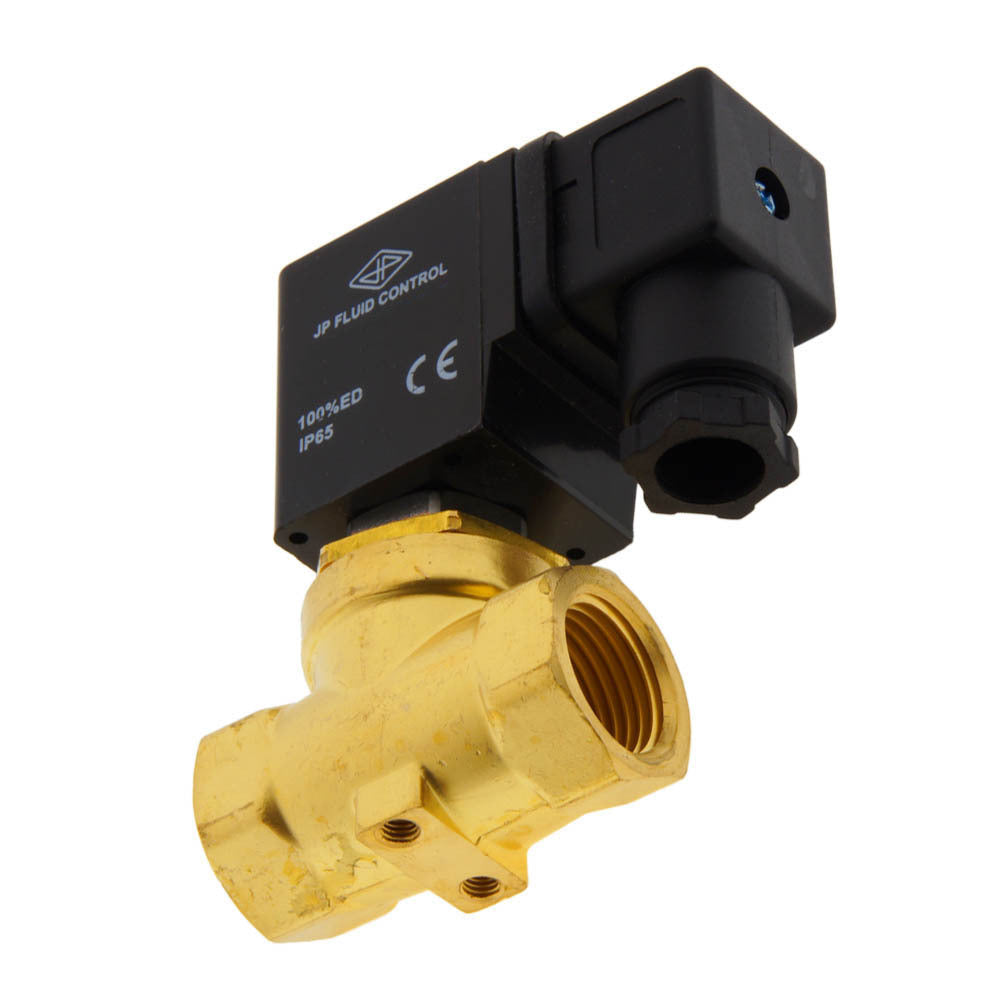

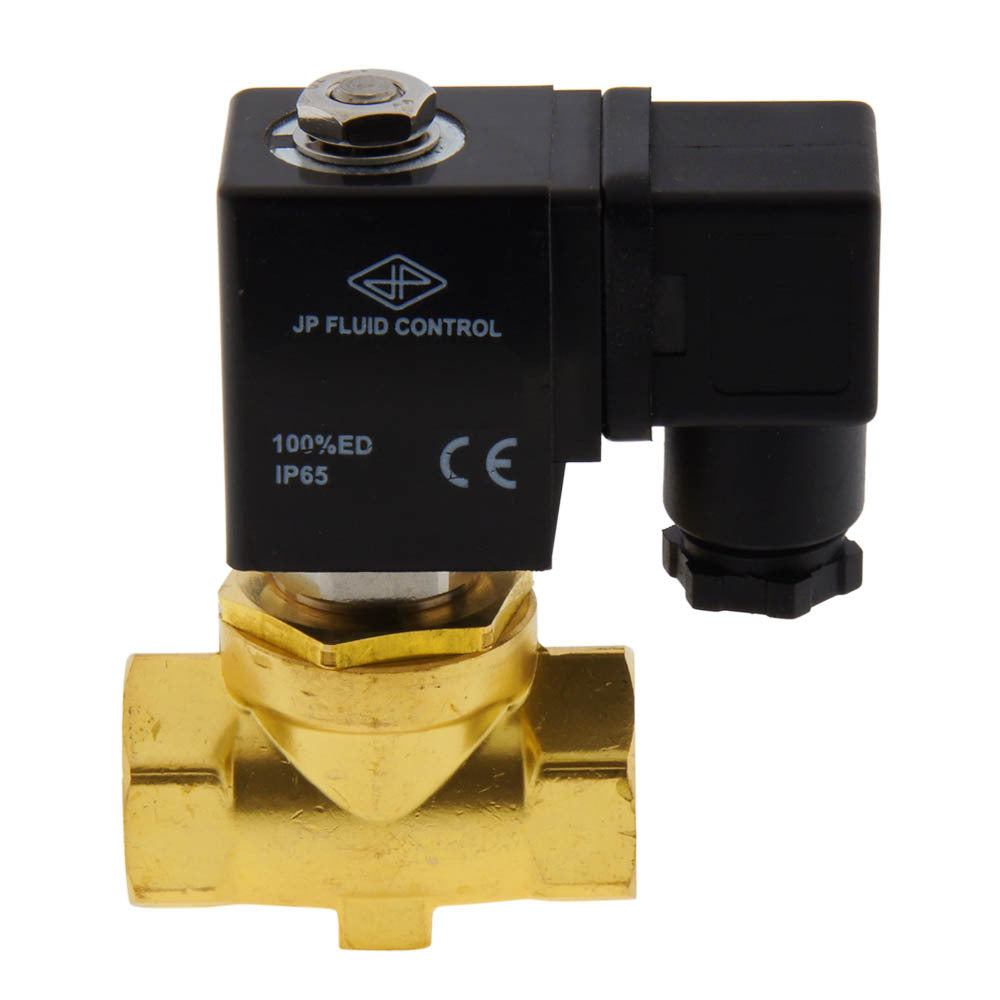

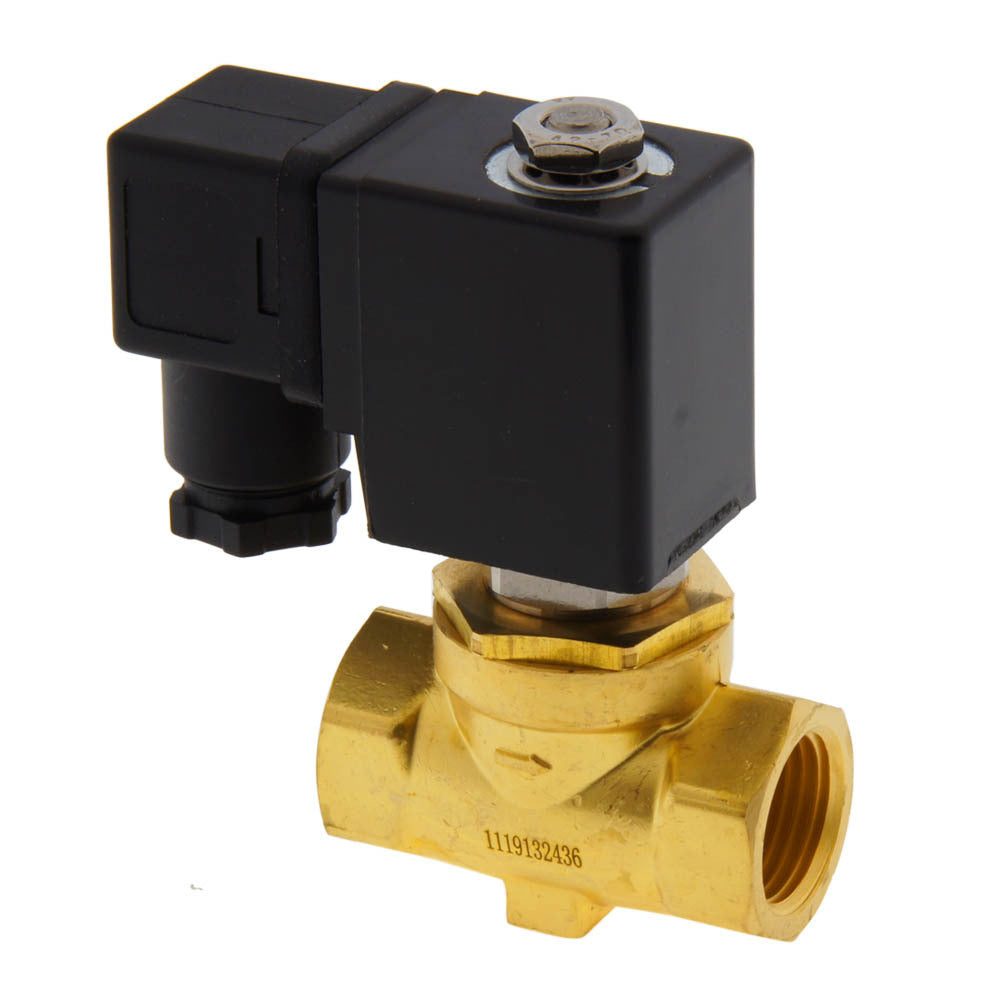

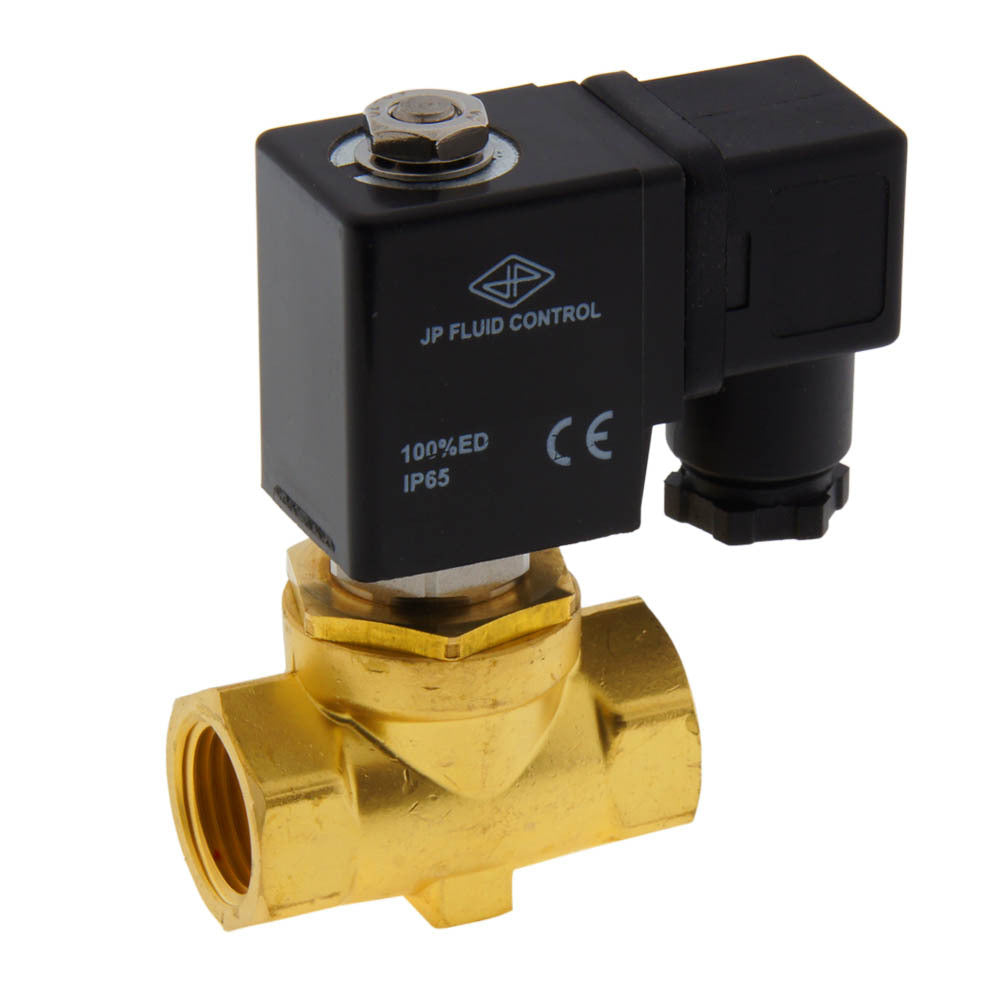

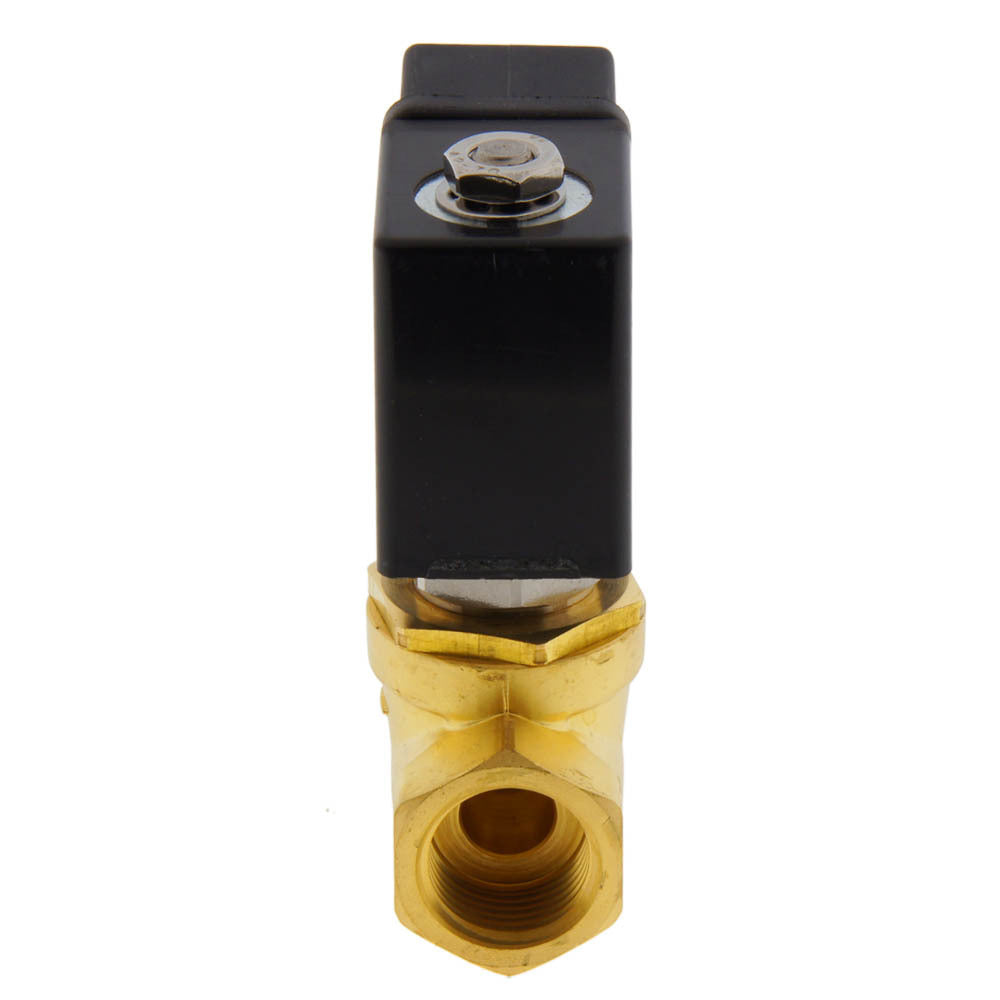

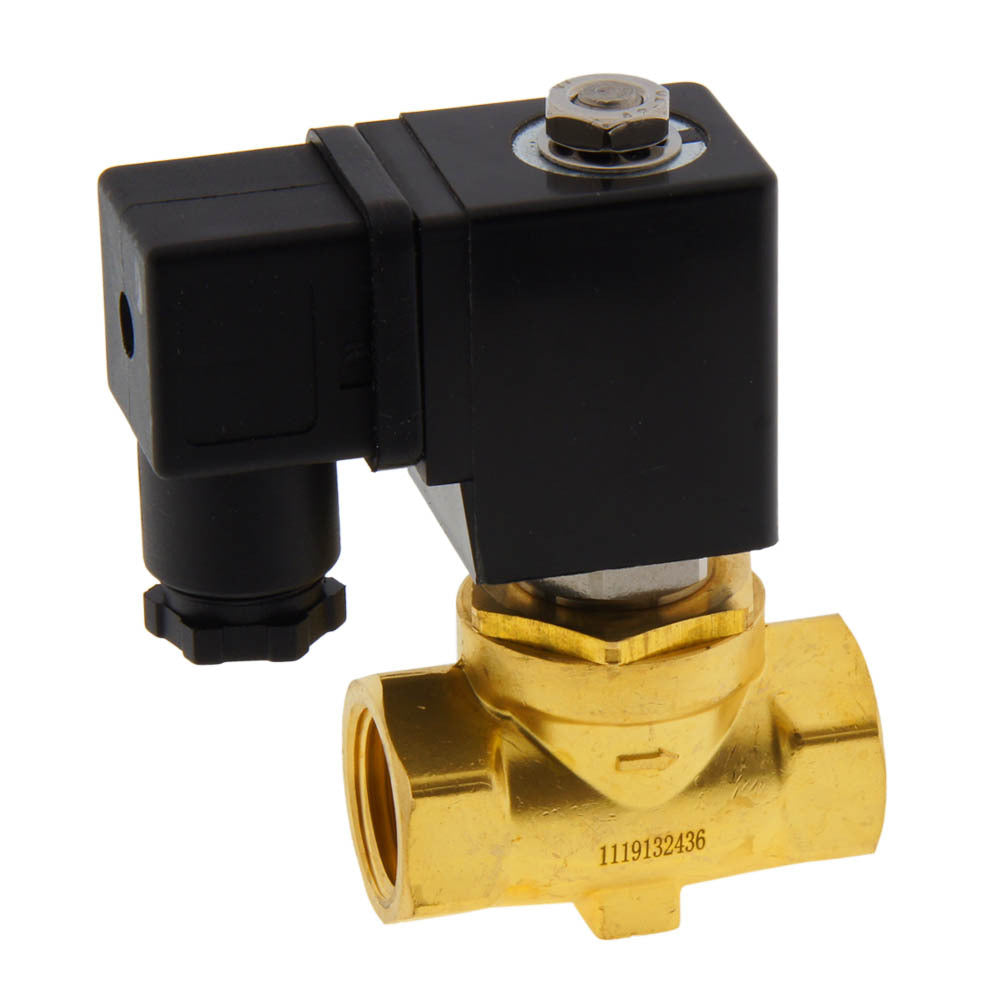

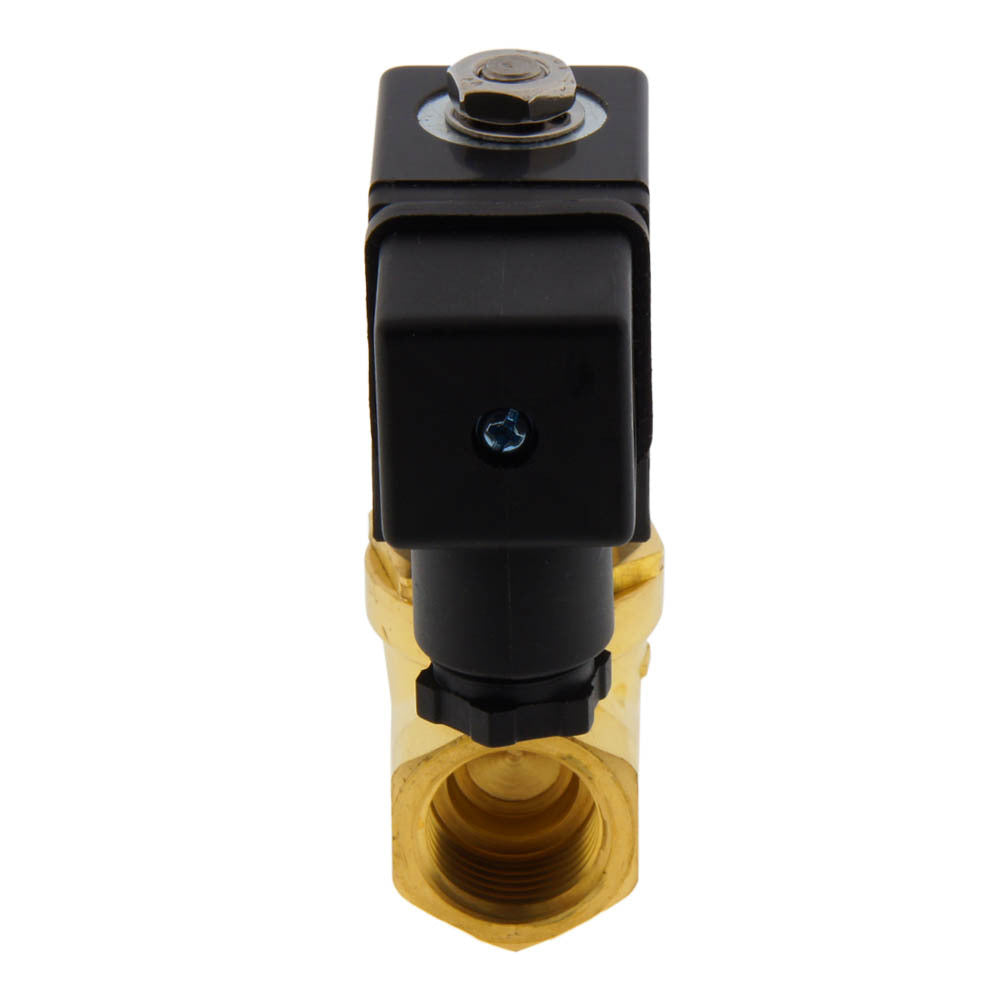

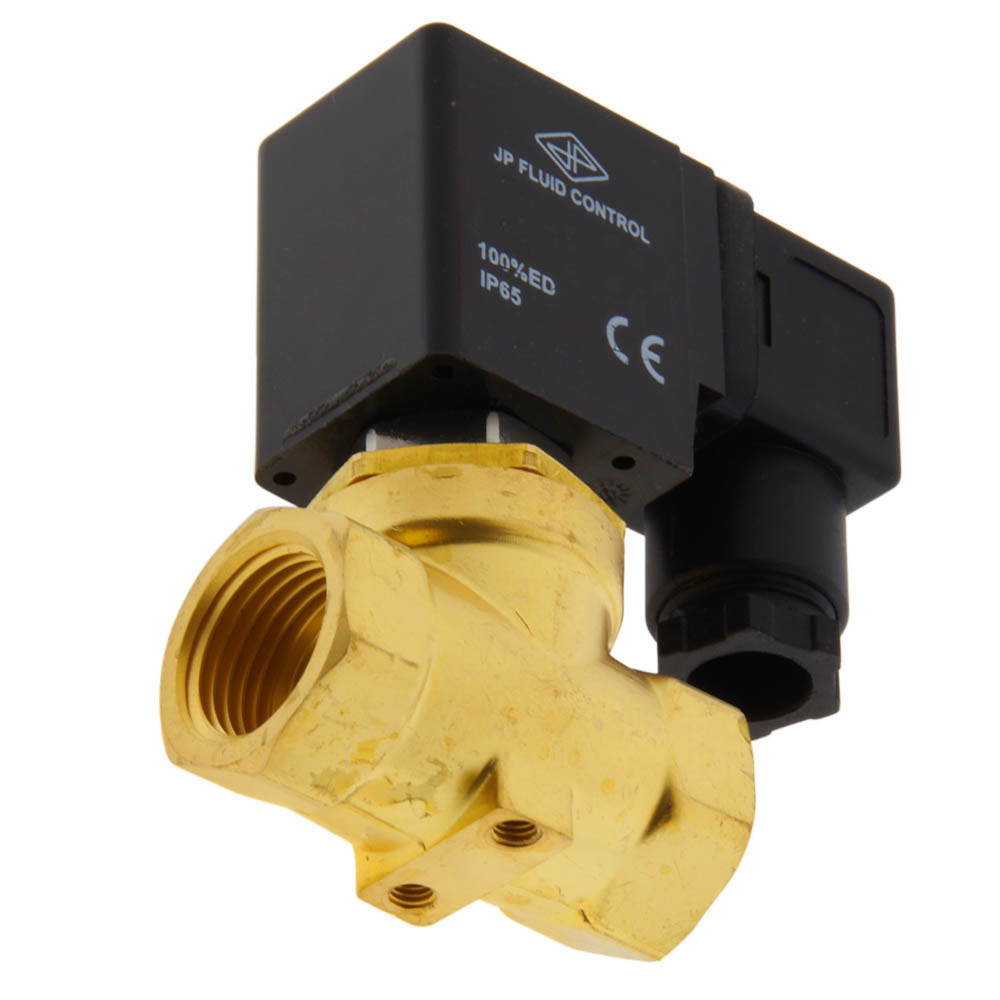

Electrovanne ST-SA 1/2'' laiton EPDM 0-10bar 24V DC
Electrovanne 2 voies JP Fluid Control (type ST-SA) avec filetage G 1/2 pouce et bobine 24 V DC. La fonction du circuit de l'électrovanne est normalement fermée (tension = ouverte) et à fonctionnement semi-direct, de sorte qu'aucune pression différentielle n'est requise. Convient pour une température maximale de 130°C (266°F) et une pression de 0 à 10 bars (0 à 145 psi). Boîtier en laiton avec joint EPDM et un orifice de 10,5 mm. La valeur Kv est de 1,49 m3/h (24,84 l/min à dp=1 bar d'eau).
- Prix normal
- €51.56
- Prix normal
- €42.97
Description
Il s'agit d'une électrovanne à 2 voies à fonctionnement semi-direct JP Fluid Control avec un filetage G 1/2 pouce et une bobine 24 V DC. La vanne a un boîtier en laiton avec un joint en EPDM et un orifice de 10,5 mm (environ 3/8 pouce). La fonction du circuit de l'électrovanne est normalement fermée, ce qui signifie que la vanne s'ouvre lorsqu'une tension est appliquée.
La vanne est adaptée à des pressions de 0 à 10 bars (0 à 145 psi) et à une température maximale de 130° C (266° F). La vanne a une valeur Kv de 1,49 m3/h, ce qui se traduit par un débit de 24,84 l/min à une pression différentielle de 1 bar (pour l'eau). En unités impériales : Cv = 1.72, ce qui signifie 1.72 GPM @ 1 psi de chute de pression. Pour les applications simples, il suffit souvent de sélectionner une vanne en fonction de la taille du filetage et du diamètre de l'orifice. Pour un dimensionnement plus précis, utilisez la valeur Kv avec notre calculateur de dimensionnement de vanne facile à utiliser.
Le boîtier en laiton est durable, adapté aux fluides neutres et résistant à de nombreux produits chimiques. Le joint EPDM (caoutchouc éthylène-propylène-diène monomère) convient aux fluides neutres et à de nombreux produits chimiques, mais il résiste mal aux huiles et aux graisses. Consultez notre tableau de résistance chimique pour vérifier la compatibilité du boîtier et des joints avec le fluide. La vanne a un indice IP65 si elle est correctement connectée.
Pour :
- Orifice relativement large (10,5 mm) pour un corps compact
- Les électrovannes s'ouvrent et se ferment très rapidement par rapport à d'autres types de vannes.
- Livré avec bobine et connecteur
- Les vannes à commande semi-directe fonctionnent à partir de 0 bar, ce qui les rend adaptées aux systèmes à basse pression ou alimentés par gravité, aux circuits fermés en circulation ou même aux vides grossiers.
- L'EPDM convient à l'eau (chaude), aux fluides neutres et à de nombreux produits chimiques.
- Bonne protection contre l'environnement grâce à l'indice IP65
Cons :
- L'EPDM ne convient pas aux huiles et aux graisses.
- Si votre pression différentielle est toujours supérieure à 0,5 bar, une électrovanne à commande indirecte peut être une alternative avec un débit plus important.
- Les électrovannes sont très sensibles à la saleté et ne peuvent être utilisées qu'avec des liquides et des gaz propres.
- Les électrovannes consomment de l'énergie lorsqu'elles sont activées et la bobine peut devenir chaude. Un environnement d'installation bien ventilé est recommandé pour dissiper la chaleur.
Série ST-SA
La vanne ST-SA est une électrovanne 2/2 voies à commande semi-directe, normalement fermée. La série ST-SA peut être utilisée à partir de zéro bar. Le corps est disponible en laiton et en acier inoxydable avec un joint NBR, EPDM ou FKM. L'orifice est de 10,5 mm pour les valves en laiton, et de 8 mm pour les valves en acier inoxydable. Les électrovannes ST-SA sont compatibles avec toutes les bobines de la série CS1.
Les vannes sont disponibles sur demande avec des filetages BSP ou NPT.
