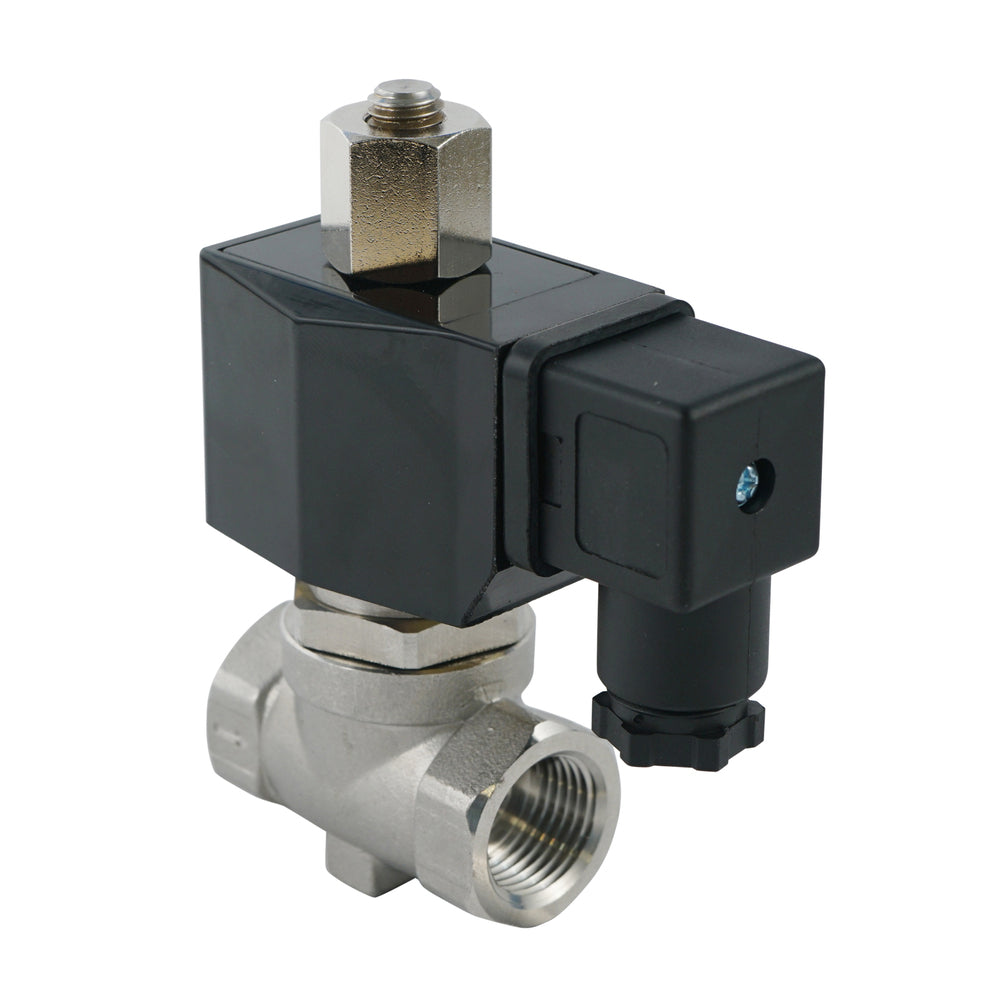

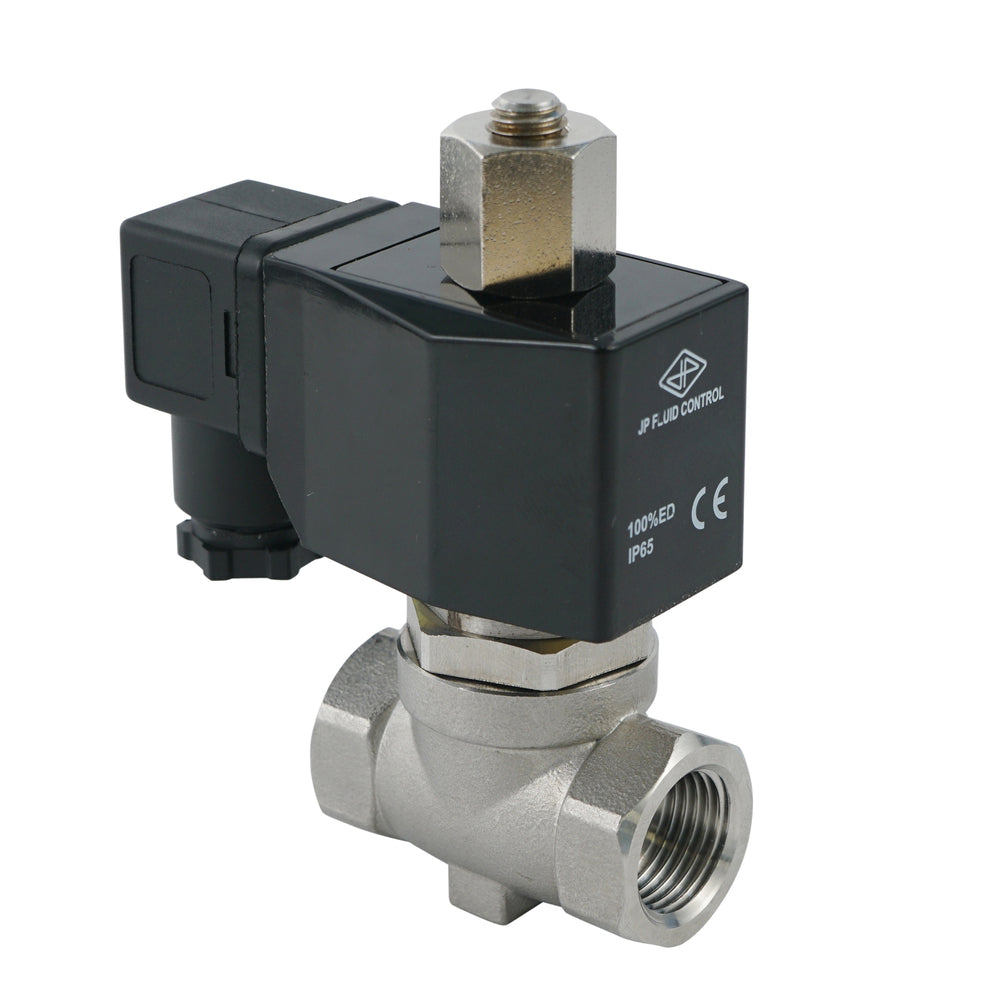

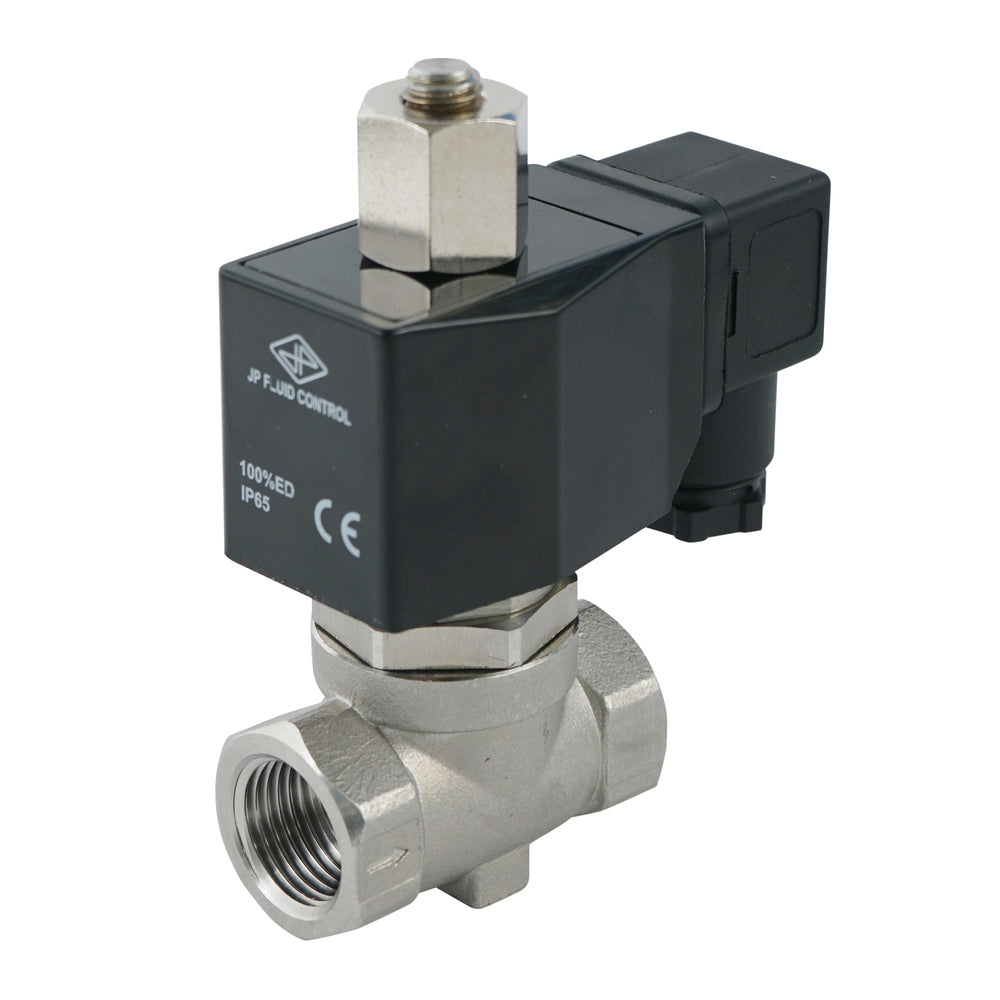

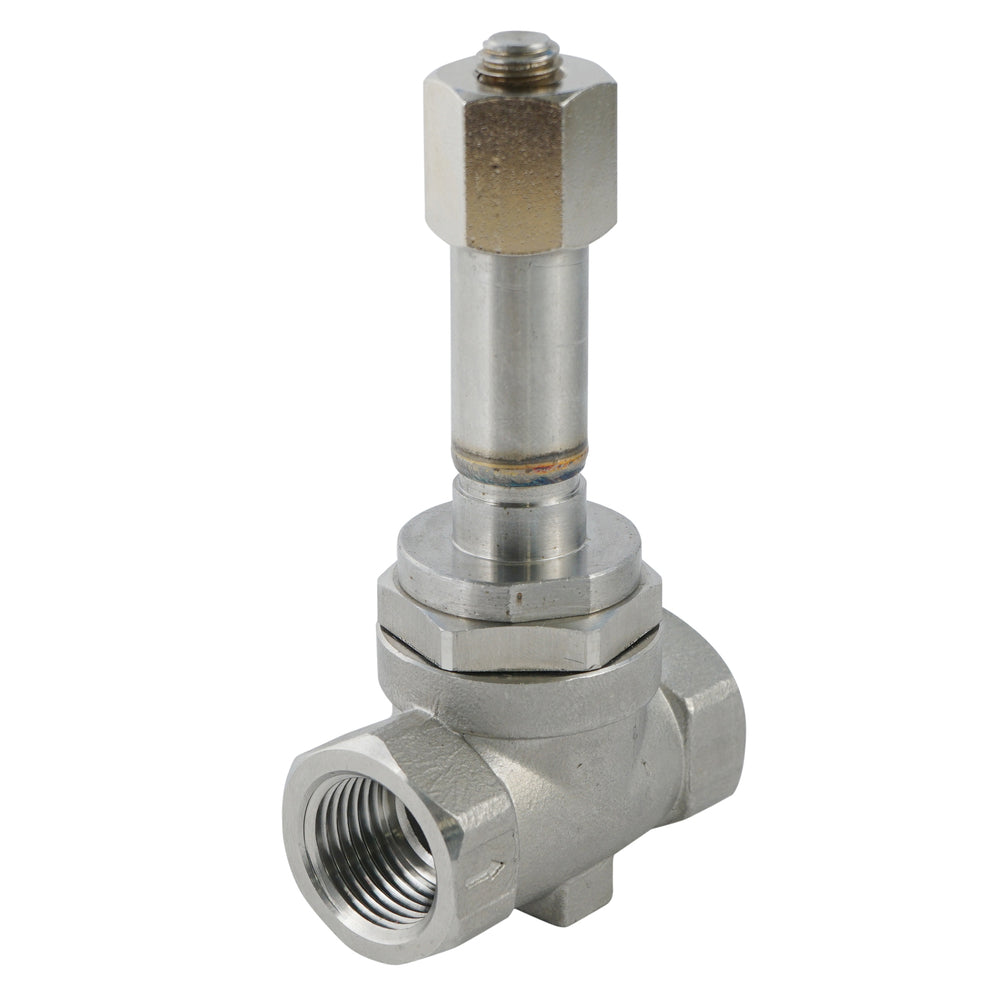

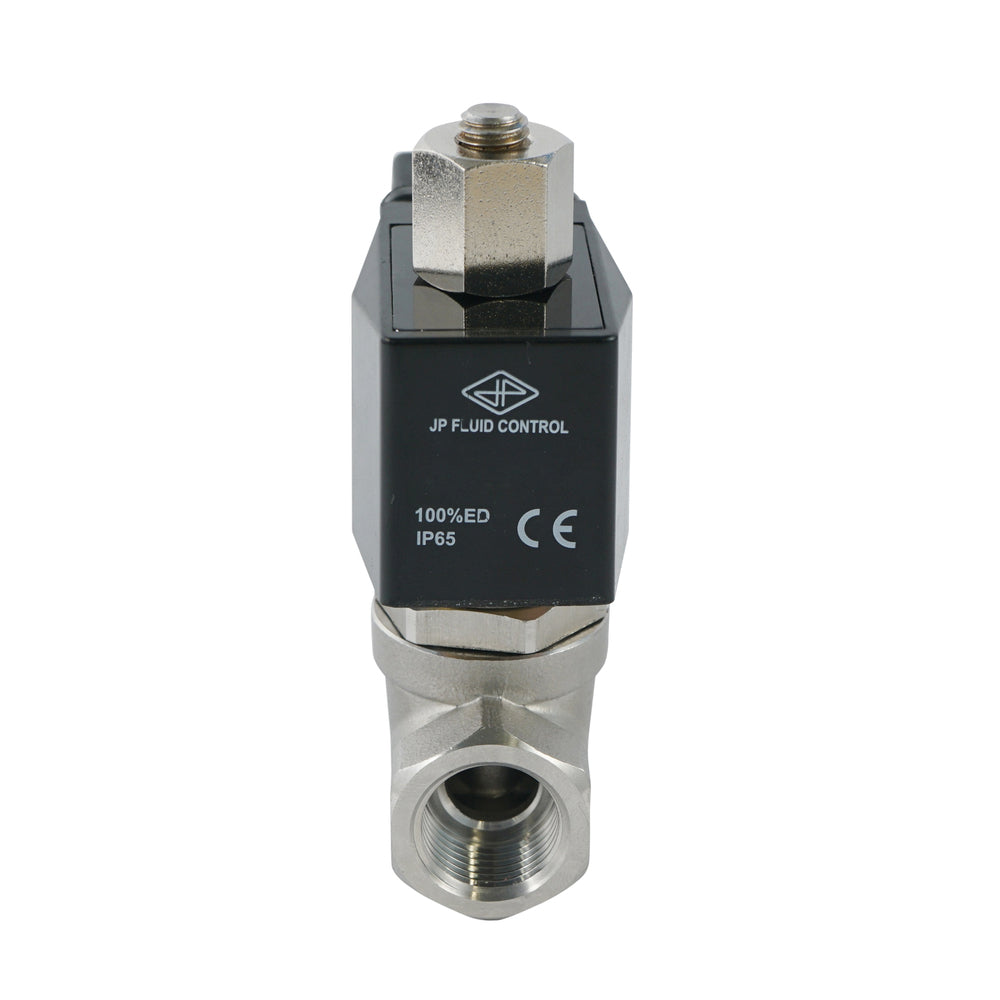

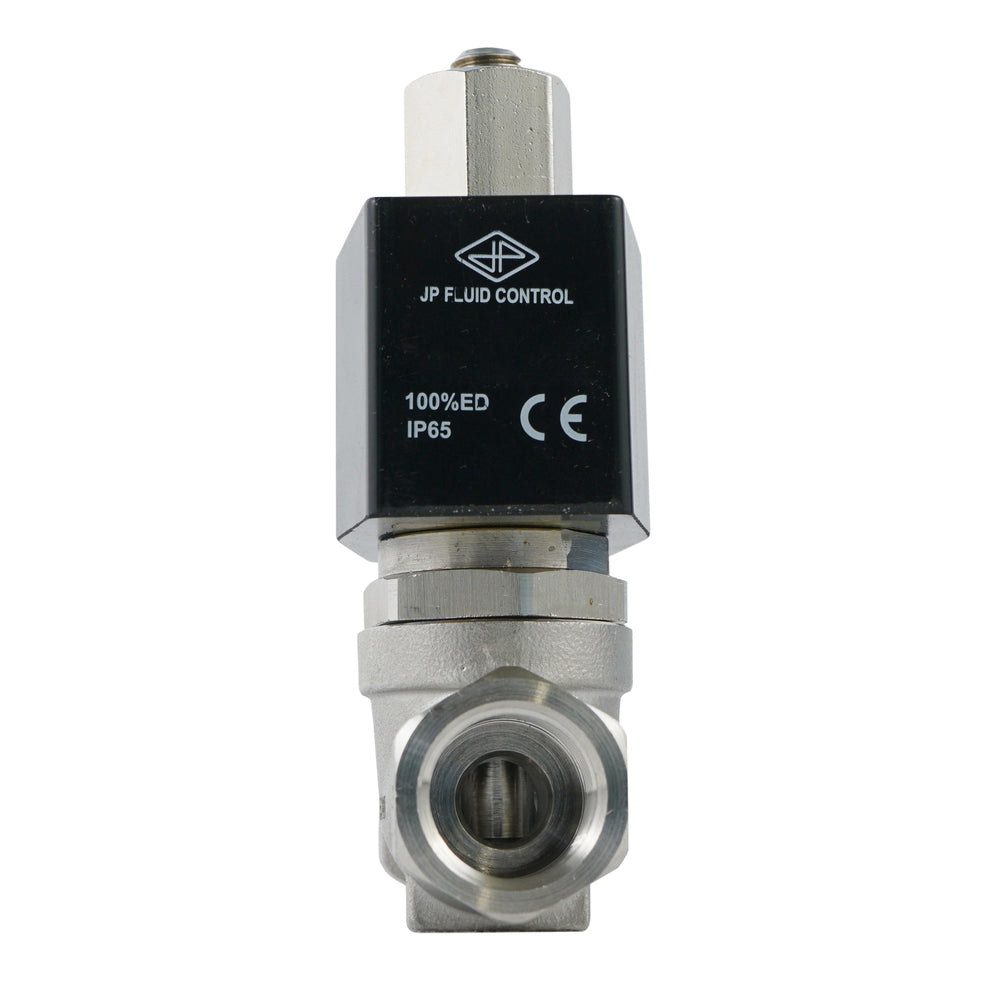

Electrovanne ST-SB 1/2'' NO acier inoxydable FKM 0-10bar 24V DC
Électrovanne à 2 voies JP Fluid Control (type ST-SB) avec filetage G 1/2 pouce et bobine 24 V DC. La fonction du circuit de l'électrovanne est normalement ouverte (tension = fermeture) et semi-directe, de sorte qu'aucun différentiel de pression n'est nécessaire. Convient à une température maximale de 120° C (248° F) et à une plage de pression de 0 à 10 bar (0 à 145 psi). Boîtier en acier inoxydable avec joint FKM (FPM) et orifice de 9 mm. La valeur Kv est de 1,02 m3/h (17 l/min à dp=1 bar d'eau).
- Prix normal
- €112.97
- Prix normal
- €94.14
Description
Il s'agit d'une électrovanne à 2 voies à fonctionnement semi-direct de JP Fluid Control avec un filetage G 1/2 pouce et une bobine de 24 V DC. La vanne a un boîtier en acier inoxydable avec un joint FKM (FPM) et une taille d'orifice de 9 mm (environ 23/64 pouces). Le circuit de l'électrovanne est normalement ouvert, ce qui signifie que la vanne se ferme lorsqu'une tension est appliquée.
La vanne est adaptée à des pressions de 0 à 10 bars (0 à 145 psi) et à une température maximale de 120° C (248° F). La vanne a une valeur Kv de 1,02 m3/h, ce qui correspond à un débit de 17 l/min à une pression différentielle de 1 bar (pour l'eau). En unités impériales : Cv = 1,18, ce qui signifie 1,18 GPM à 1 psi de chute de pression. Pour les applications simples, il suffit souvent de choisir une vanne en fonction de la taille du filetage et du diamètre de l'orifice. Pour un dimensionnement plus précis, utilisez la valeur Kv avec notre calculateur de dimensionnement de vanne facile à utiliser.
Le boîtier en acier inoxydable est très durable, solide et résistant à une large gamme de produits chimiques, à l'exception des solutions chlorées. Consulter notre tableau de résistance chimique pour vérifier la compatibilité du boîtier et des joints avec le fluide. La vanne a un indice de protection IP65 si elle est correctement raccordée.
Pour :
- Les électrovannes s'ouvrent et se ferment très rapidement par rapport à de nombreux autres types de vannes.
- Livré avec bobine et connecteur
- Les vannes à commande semi-directe fonctionnent à partir de 0 bar, ce qui les rend adaptées aux systèmes à basse pression ou à alimentation par gravité, aux circuits fermés circulants ou même aux vides grossiers.
- Bonne protection contre l'environnement grâce à l'indice de protection IP65
Cons :
- Les électrovannes sont très sensibles à la saleté et ne peuvent être utilisées qu'avec des liquides et des gaz propres.
- Les électrovannes consomment de l'énergie lorsqu'elles sont activées et la bobine peut chauffer. Un environnement d'installation bien ventilé est recommandé pour dissiper la chaleur.
Série ST-SB
La vanne ST-SB est une électrovanne 2/2 voies à commande semi-directe, normalement ouverte. La série ST-SB peut être utilisée à partir de zéro bar. Le corps est disponible en laiton et en acier inoxydable avec un joint NBR, EPDM ou FKM. L'orifice est de 10,5 mm pour les vannes en laiton et de 9 mm pour les vannes en acier inoxydable. Les électrovannes ST-SB sont compatibles avec toutes les bobines de la série CS2.
Les vannes sont disponibles avec des filetages BSP ou NPT sur demande.
