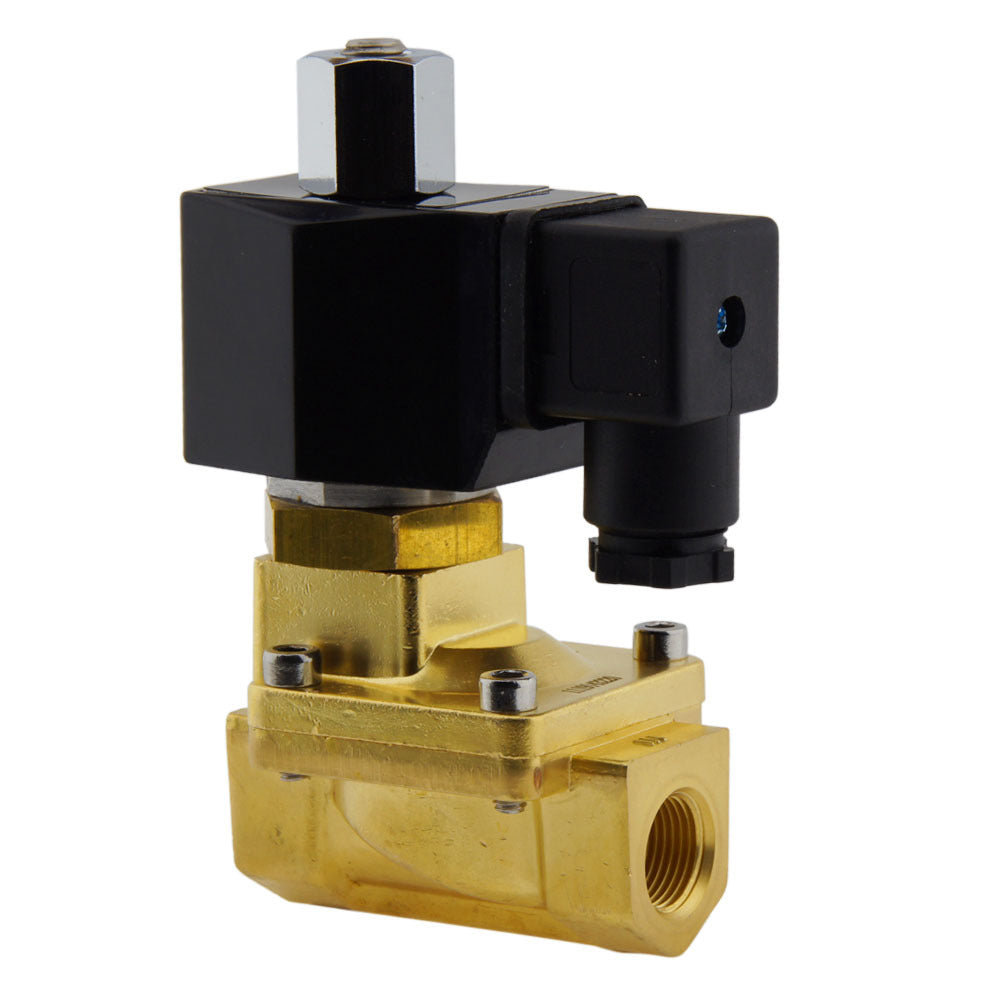

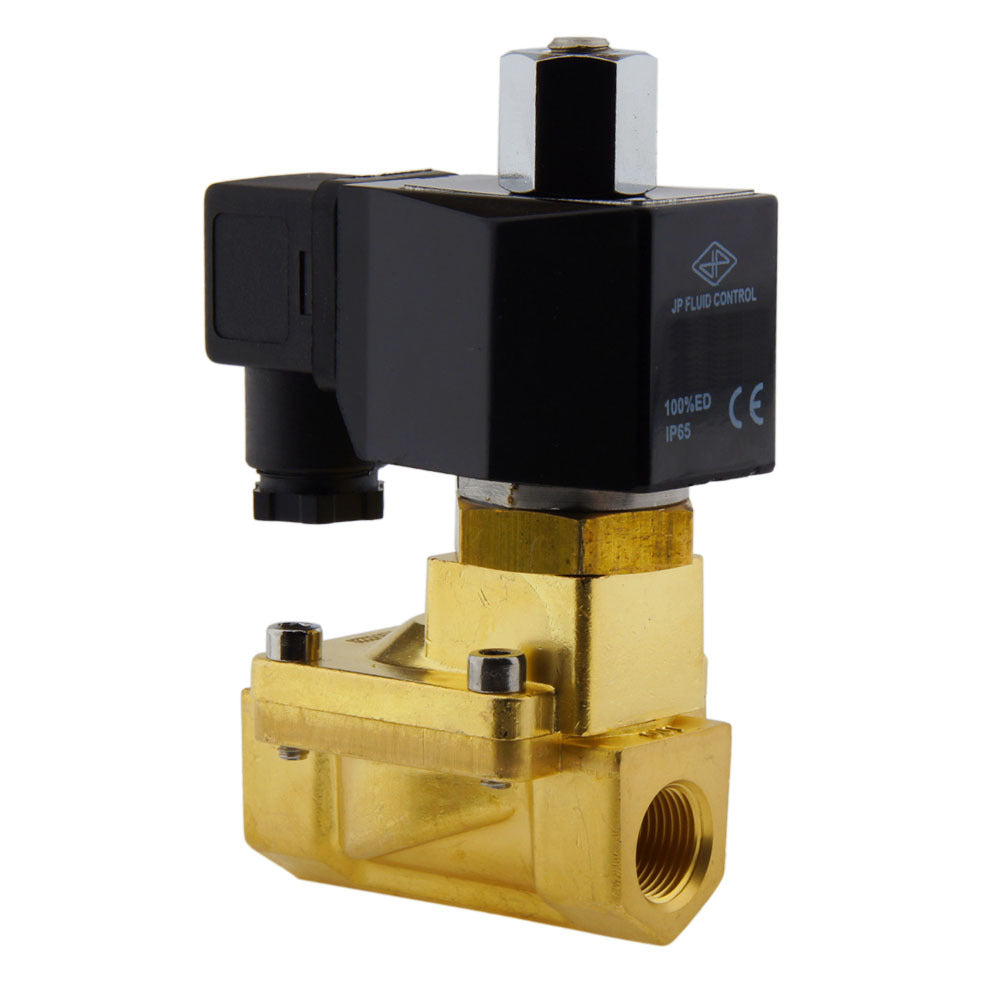

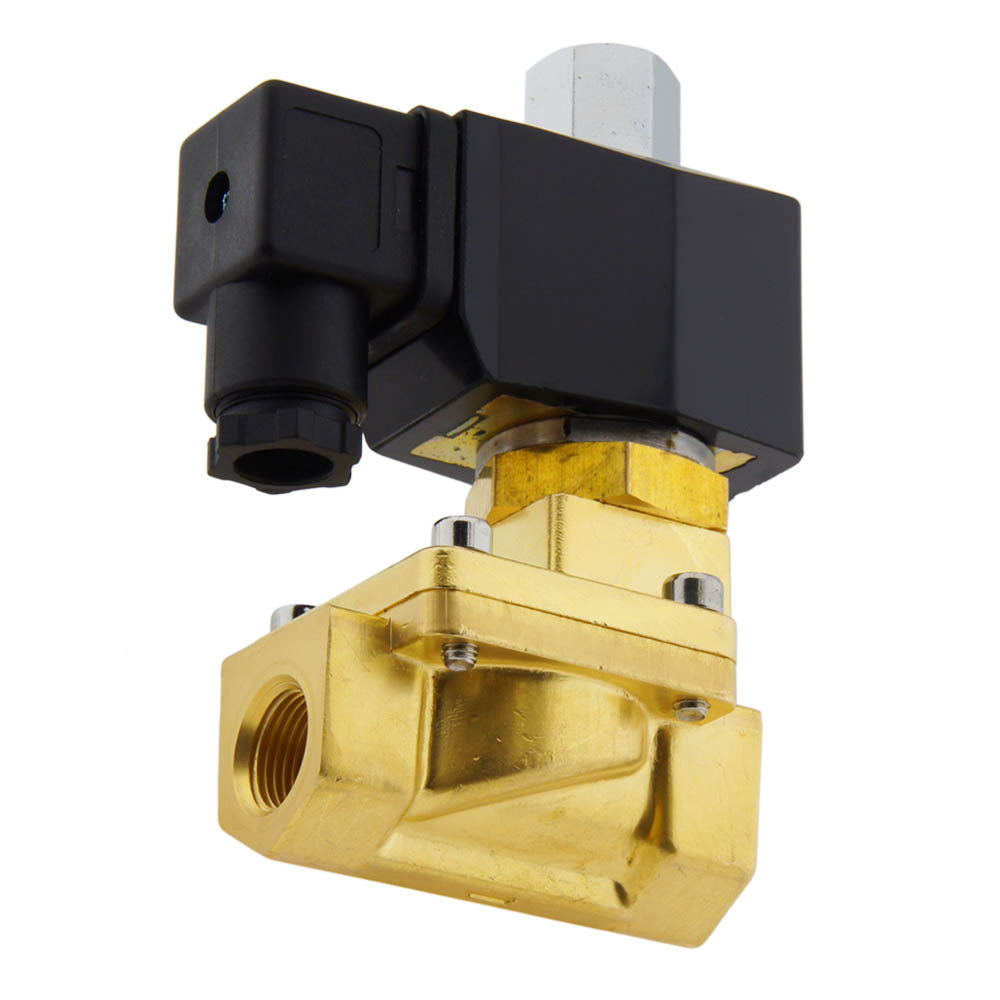

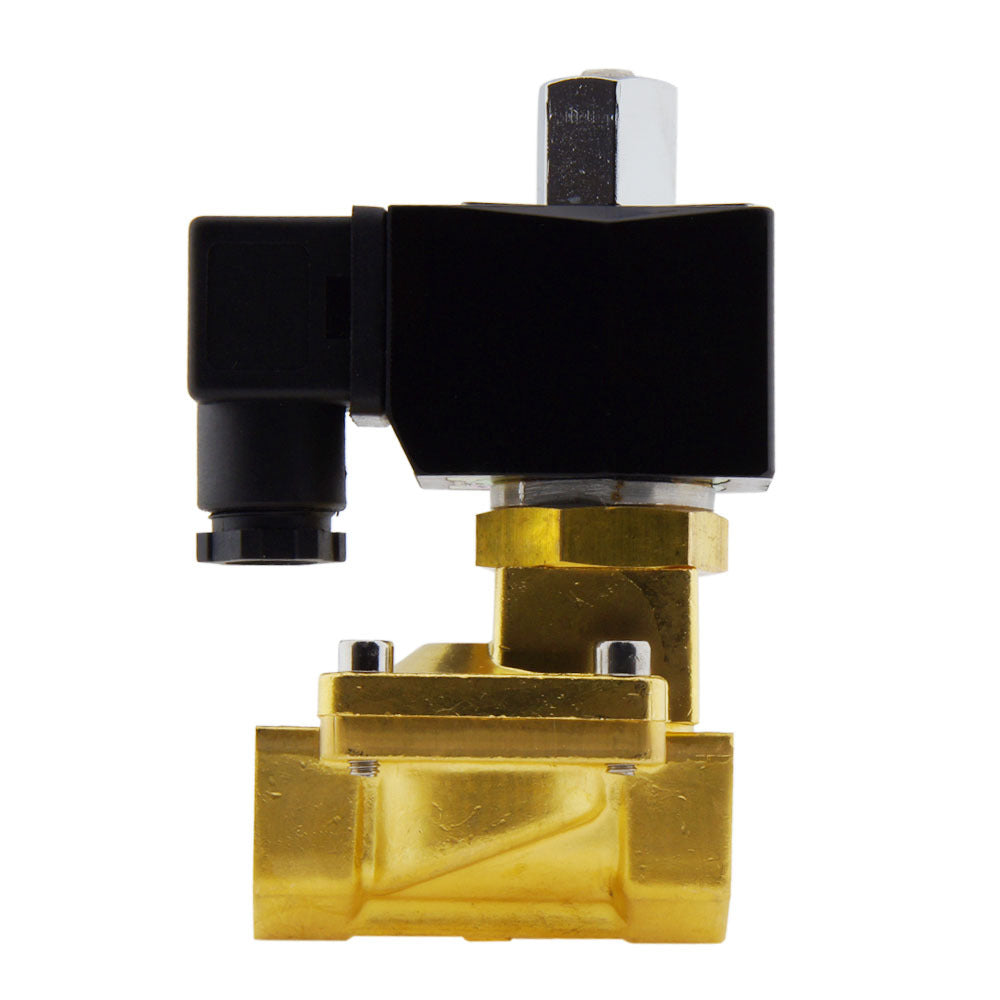

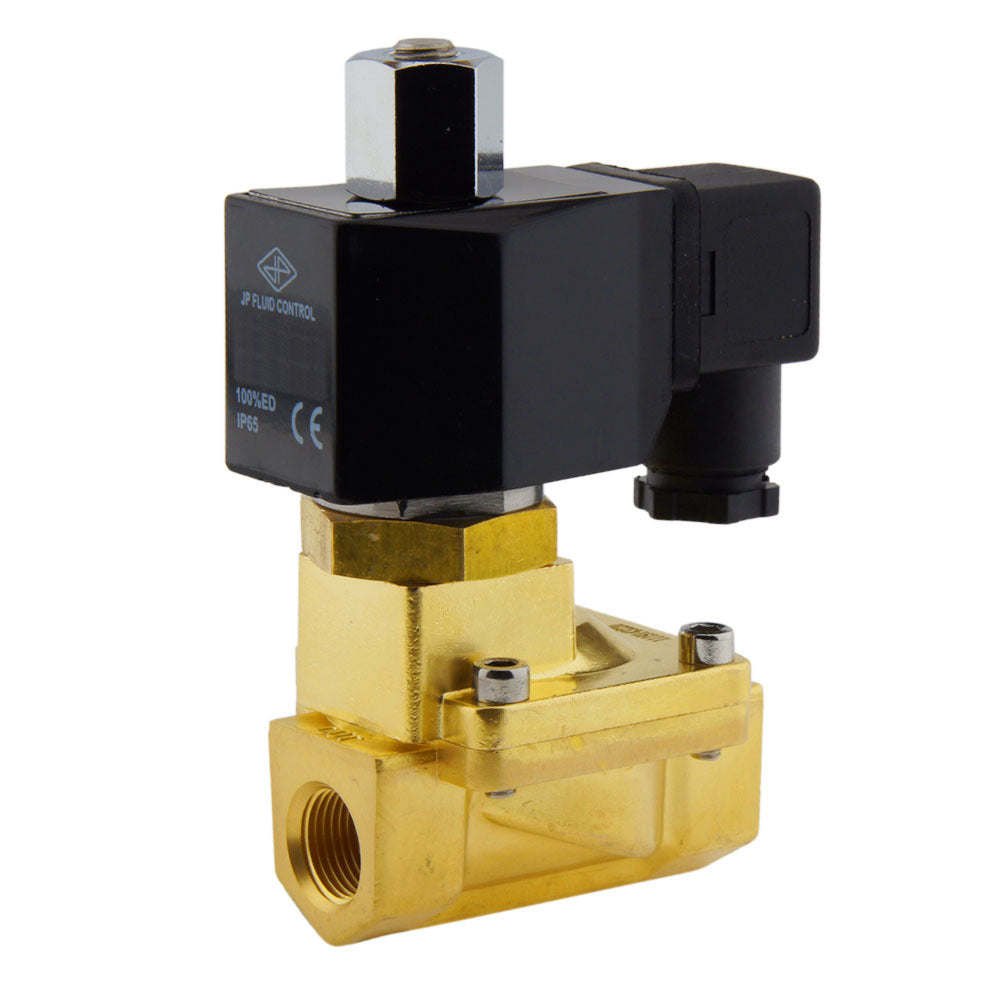

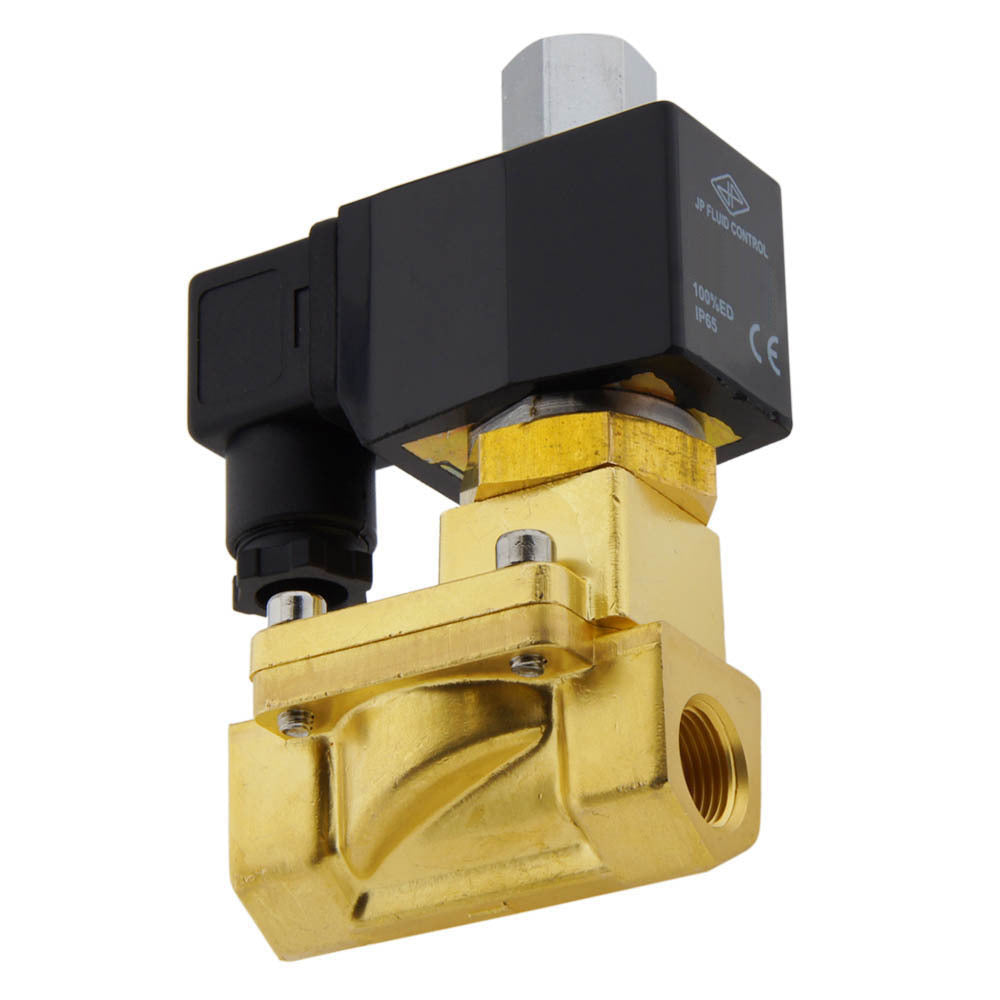

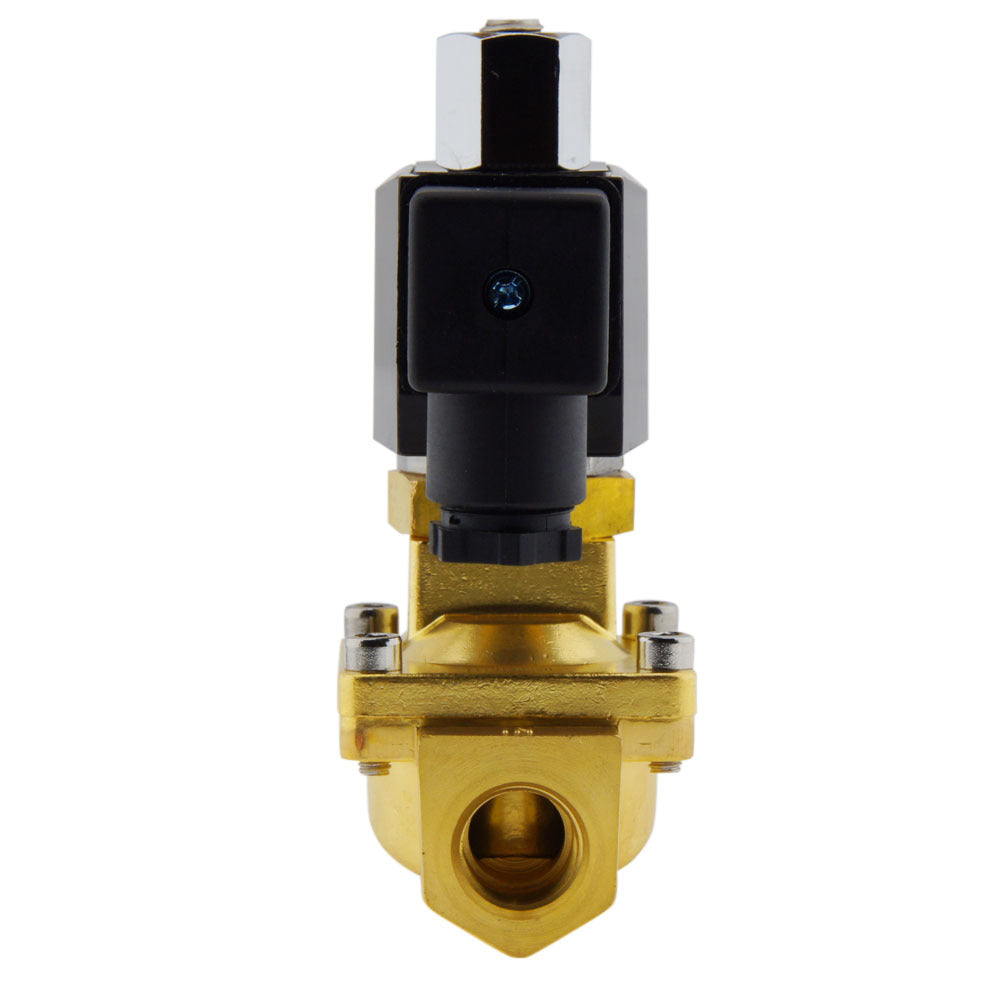

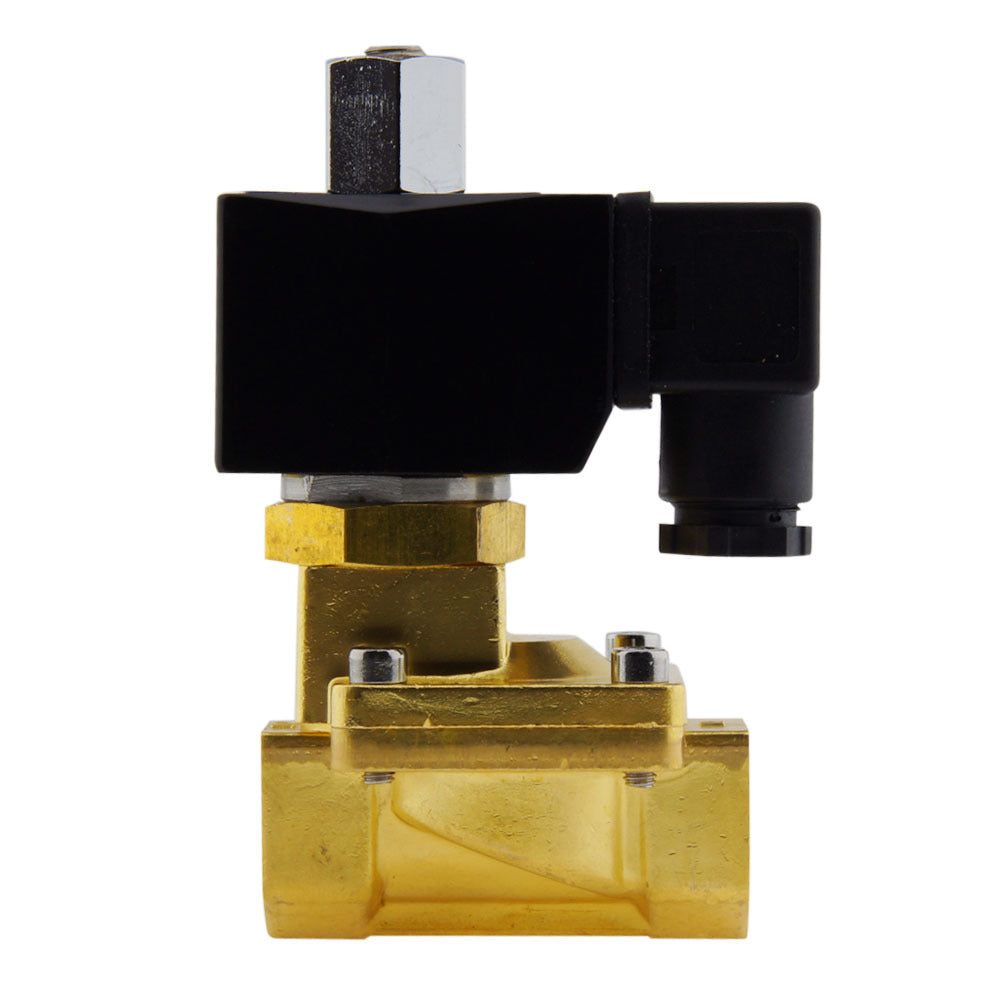

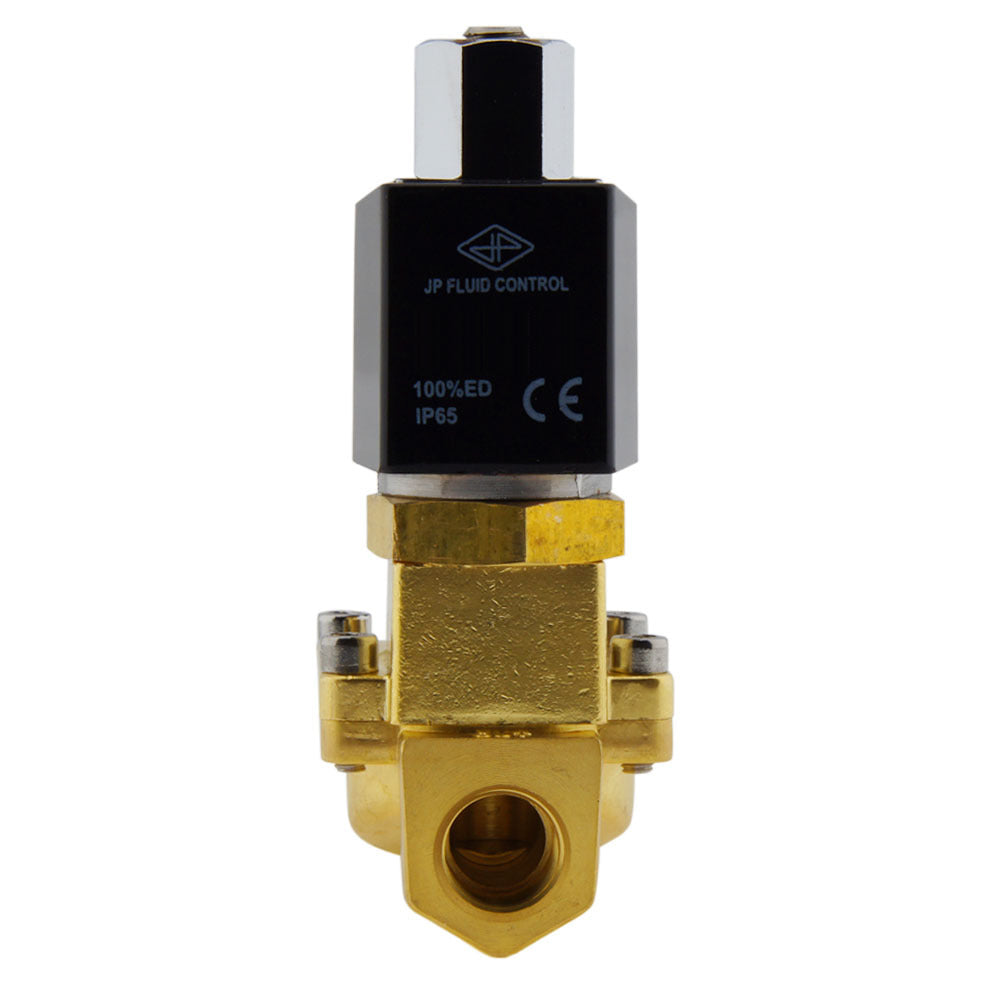

Electrovanne ST-IB 3/8'' NO laiton EPDM 0,5-13bar 12V DC
Electrovanne 2 voies JP Fluid Control (type ST-IB) avec filetage G 3/8 pouce et bobine 12 V DC. La fonction du circuit de l'électrovanne est normalement ouverte (tension = fermeture) et le fonctionnement indirect, donc une petite pression différentielle nécessaire. Convient pour une température maximale de 130°C (266°F) et une pression de 0,5 à 13 bars (7 à 189 psi). Boîtier en laiton avec joint EPDM et un orifice de 13 mm. La valeur Kv est de 3,84 m3/h (64,01 l/min à dp=1 bar d'eau).
- Prix normal
- €97.30
- Prix normal
- €81.08
Description

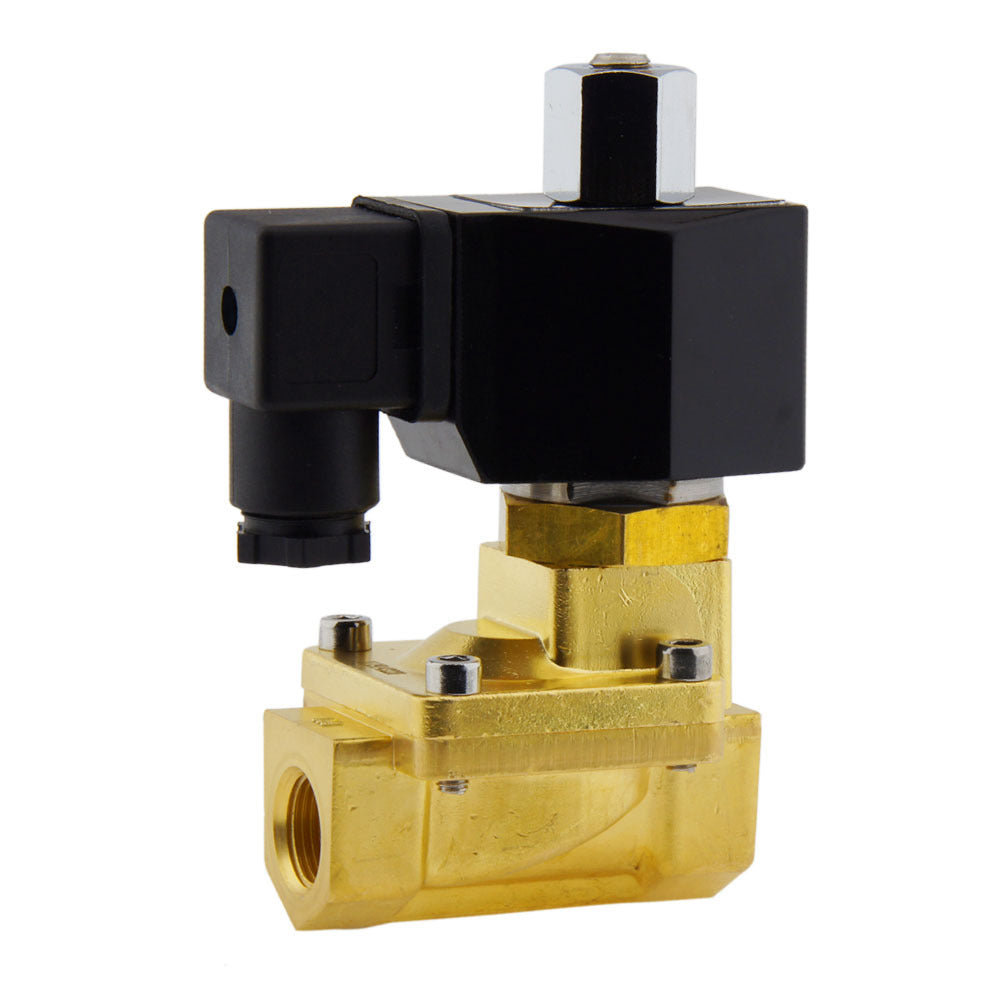

Il s'agit d'une électrovanne à 2 voies à commande indirecte JP Fluid Control avec filetage G 3/8 pouce et bobine 12 V DC. La vanne a un boîtier en laiton avec un joint en EPDM et un orifice de 13 mm (environ 13/64 pouce). La fonction du circuit de l'électrovanne est normalement ouverte, ce qui signifie que la vanne se ferme lorsqu'une tension est appliquée.
La vanne est adaptée à des pressions de 0,5 à 13 bars (7 à 189 psi) et à une température maximale de 130° C (266° F). La vanne a une valeur Kv de 3,84 m3/h, ce qui se traduit par un débit de 64,01 l/min à une pression différentielle de 1 bar (pour l'eau). En unités impériales : Cv = 4.44, ce qui signifie 4.44 GPM @ 1 psi de chute de pression. Pour les applications simples, il suffit souvent de sélectionner une vanne en fonction de la taille du filetage et du diamètre de l'orifice. Pour un dimensionnement plus précis, utilisez la valeur Kv avec notre calculateur de dimensionnement de vanne facile à utiliser.
Le boîtier en laiton est durable, adapté aux fluides neutres et résistant à de nombreux produits chimiques. Le joint EPDM (caoutchouc éthylène-propylène-diène monomère) convient aux fluides neutres et à de nombreux produits chimiques, mais il résiste mal aux huiles et aux graisses. Consultez notre tableau de résistance chimique pour vérifier la compatibilité du boîtier et des joints avec le fluide. La vanne a un indice IP65 si elle est correctement connectée.
Pour :
- Les électrovannes s'ouvrent et se ferment très rapidement par rapport à d'autres types de vannes.
- Livré avec bobine et connecteur
- L'EPDM convient à l'eau (chaude), aux fluides neutres et à de nombreux produits chimiques.
- Bonne protection contre l'environnement grâce à l'indice IP65
Cons :
- Ne convient pas aux différentiels de pression faibles (< 0,5 bar). Si vous avez une faible pression ou un vide, envisagez une électrovanne (semi-)directe ou un autre type de vanne comme une vanne à bille électrique.
- L'EPDM ne convient pas aux huiles et aux graisses.
- Les électrovannes sont très sensibles à la saleté et ne peuvent être utilisées qu'avec des liquides et des gaz propres.
- Les électrovannes consomment de l'énergie lorsqu'elles sont activées et la bobine peut devenir chaude. Un environnement d'installation bien ventilé est recommandé pour dissiper la chaleur.
Série ST-IB
La ST-IB est une électrovanne 2/2 voies à commande indirecte (normalement ouverte). La valve a un orifice de 13 mm à 50 mm, et nécessite une pression différentielle minimale de 0,5 bar pour fonctionner. Le corps est disponible en laiton et en acier inoxydable avec un joint NBR, EPDM ou FKM. Les électrovannes ST-IB sont compatibles avec toutes les bobines de la série CS2.
Les vannes sont disponibles sur demande avec des filetages BSP ou NPT.
