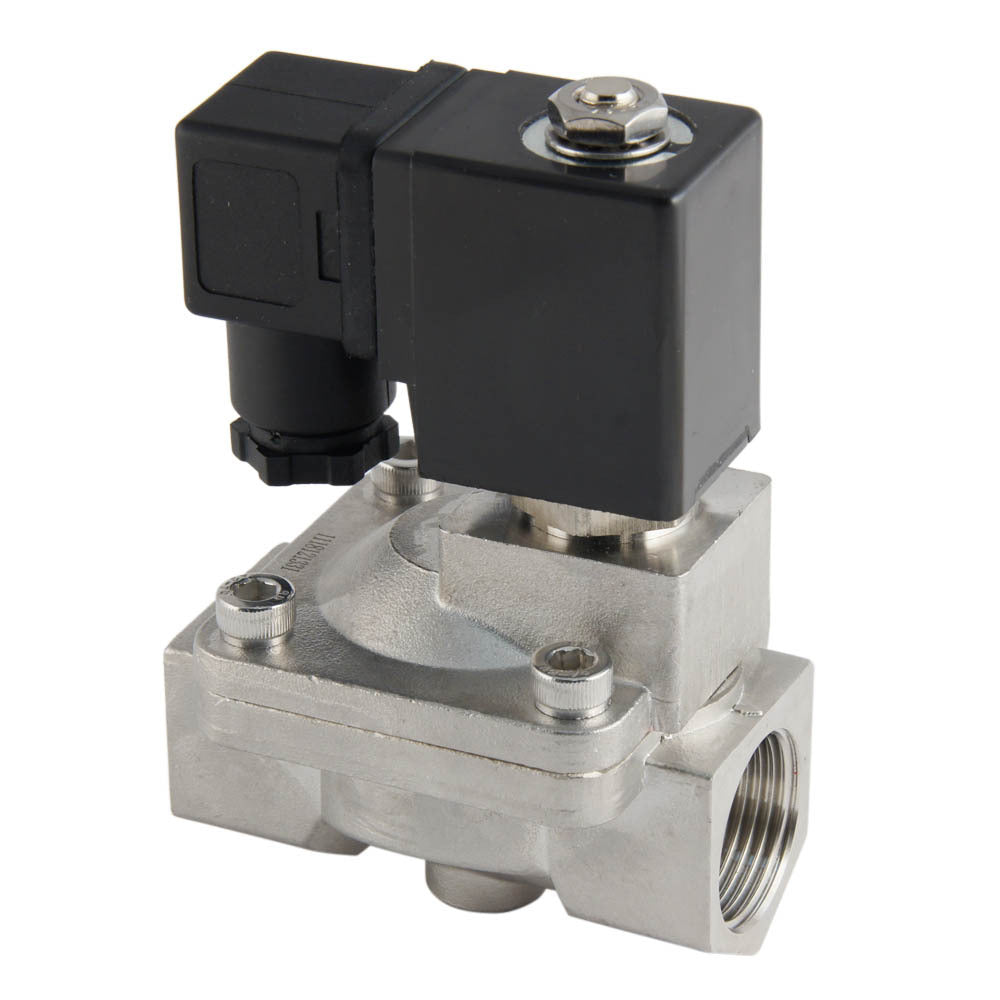

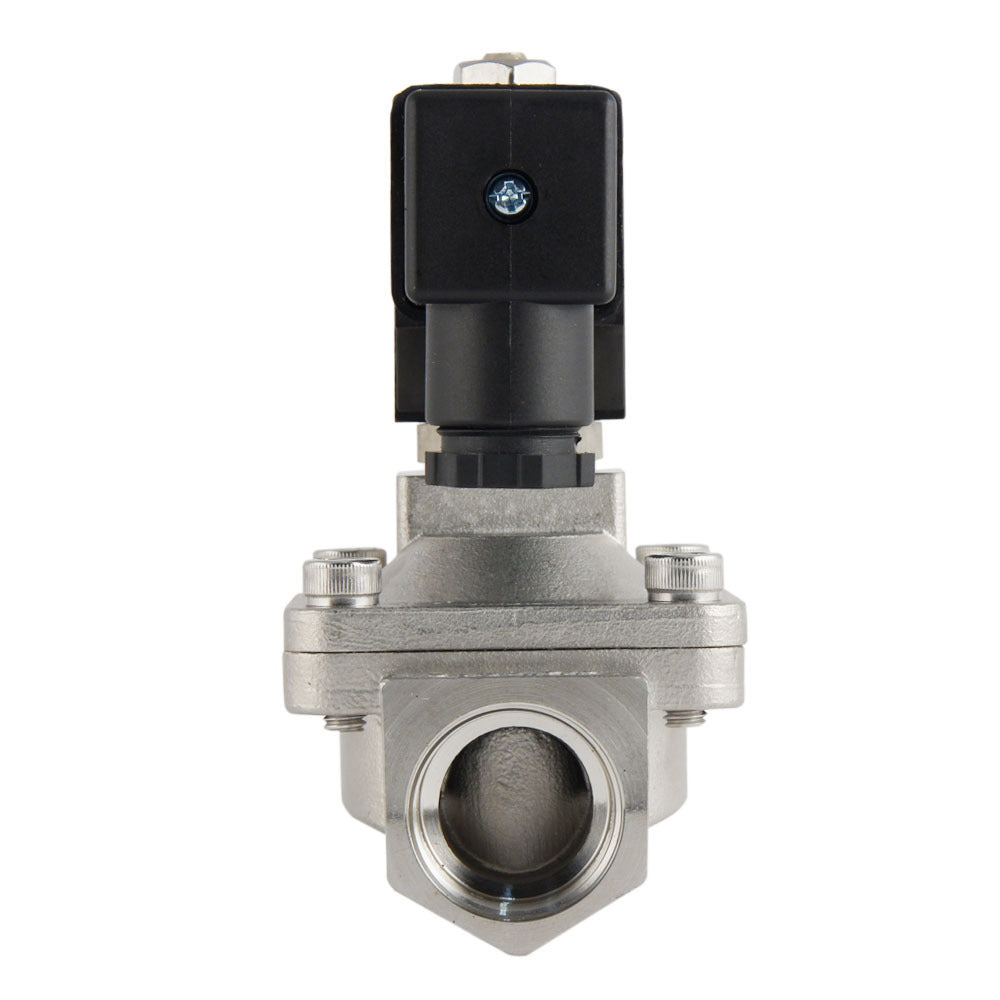

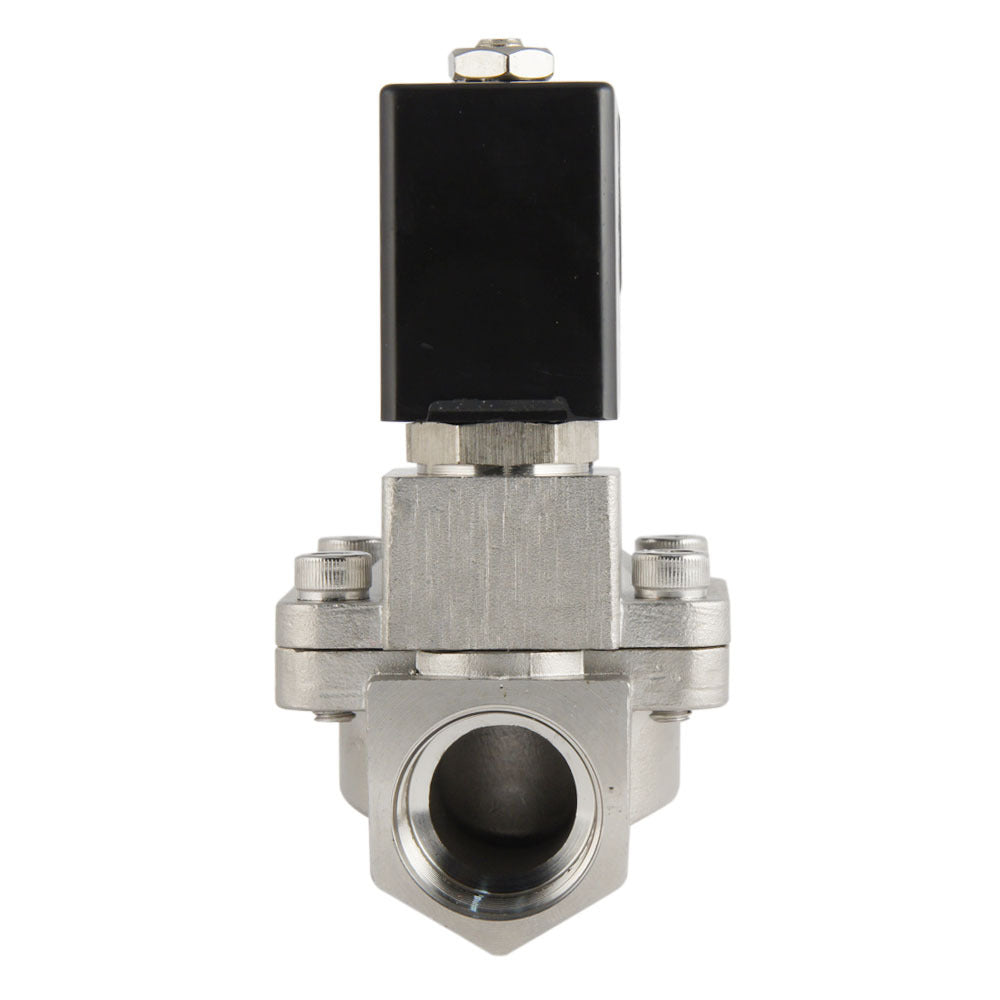

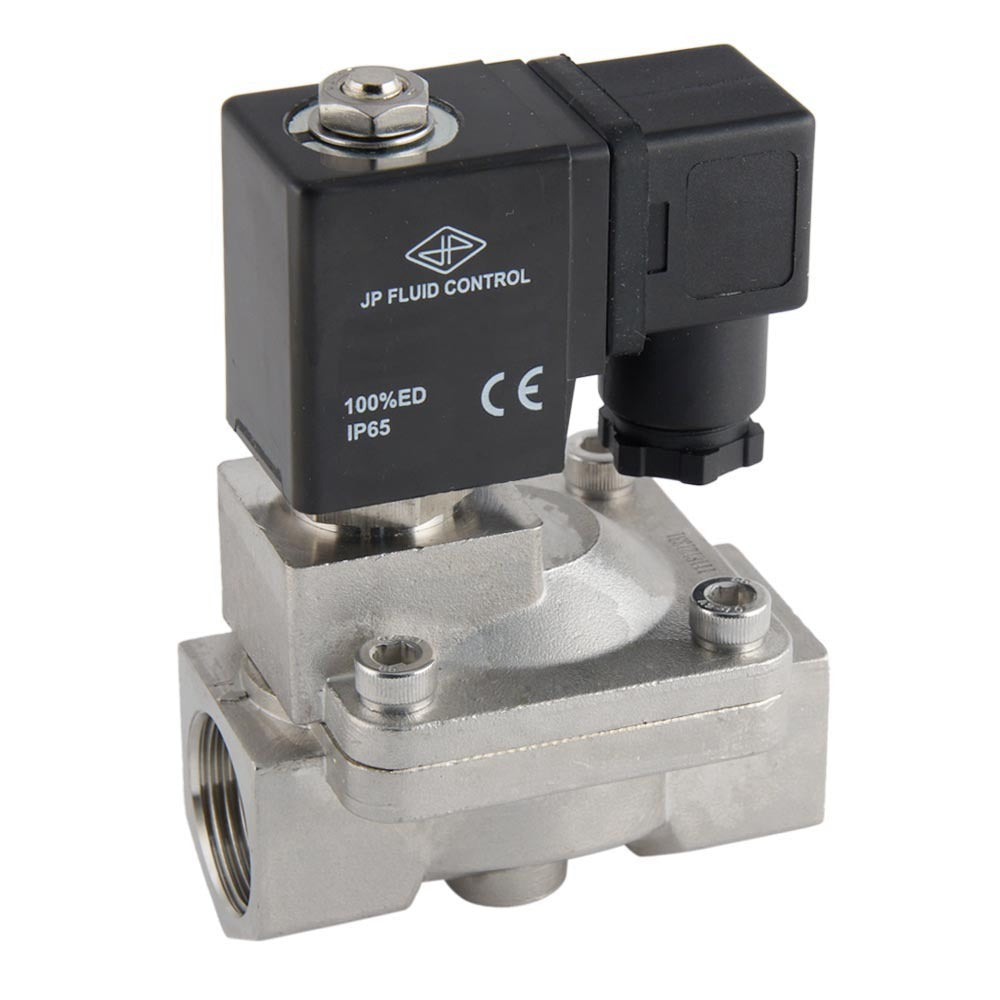

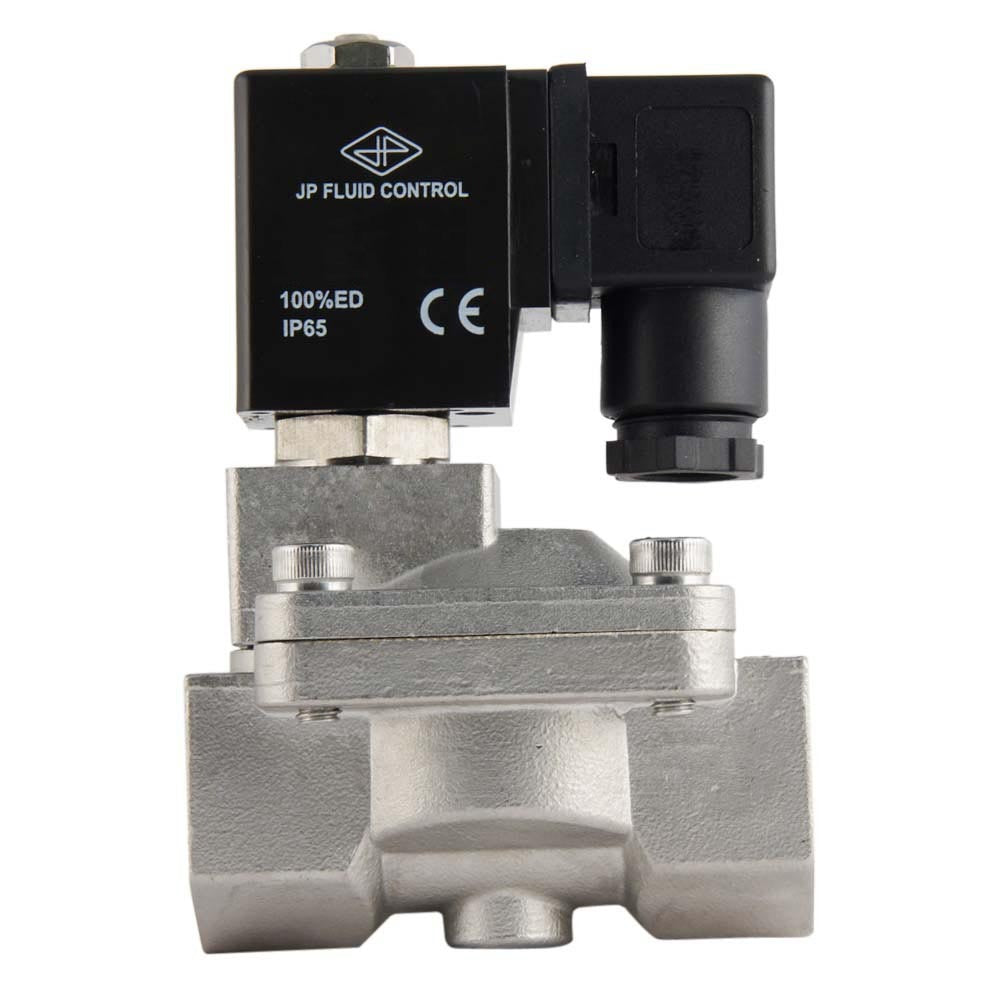

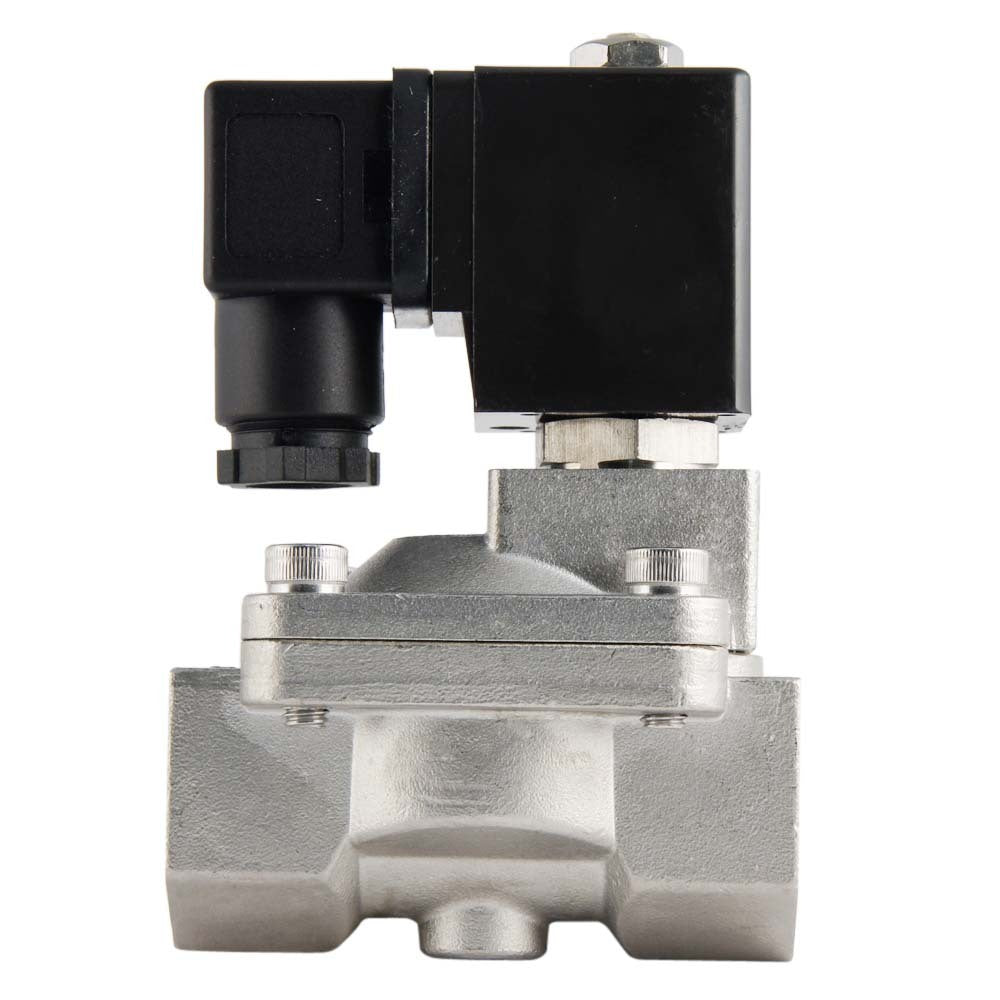

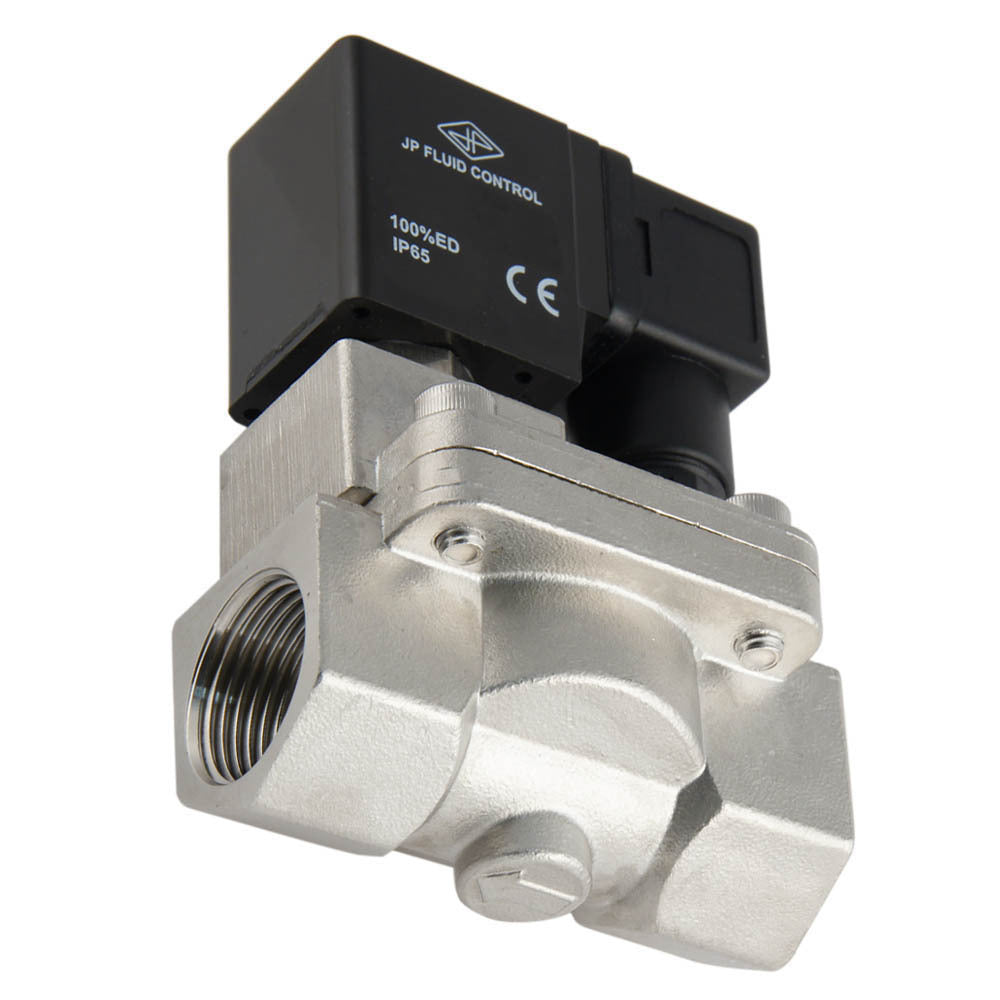

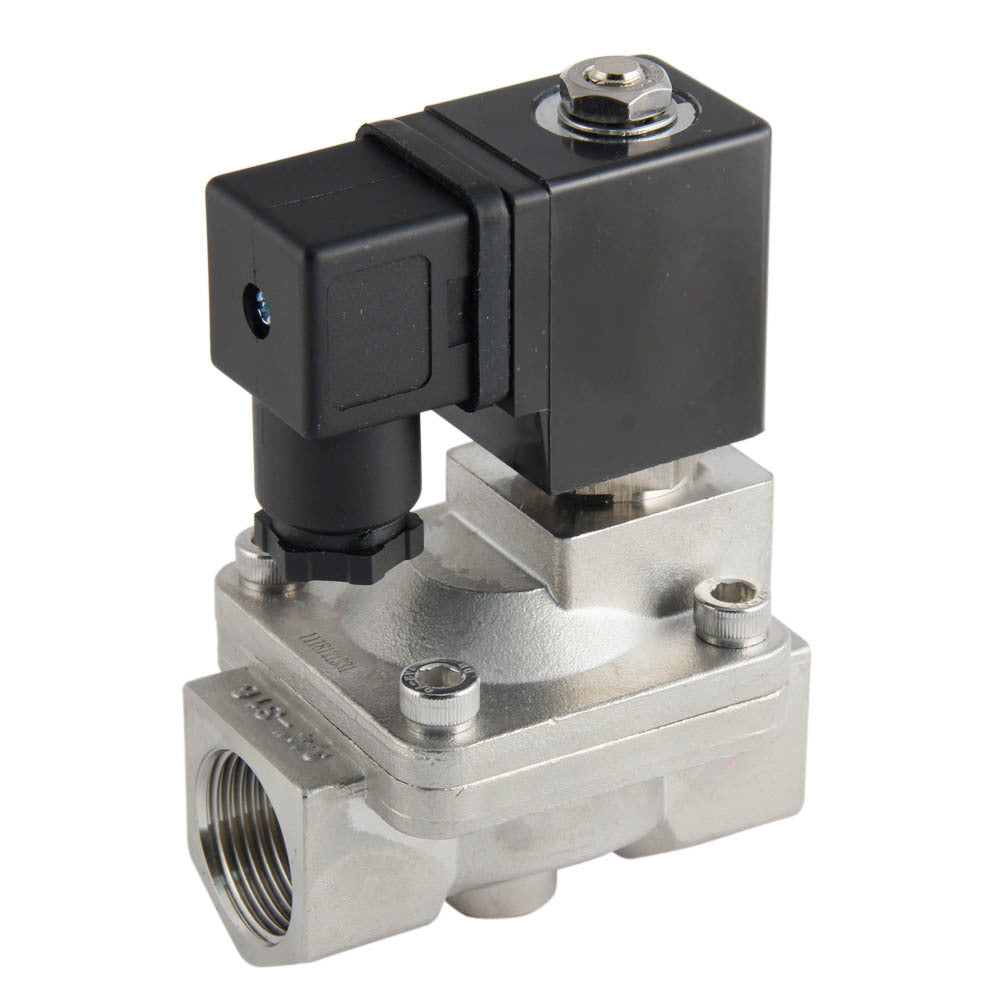

Electrovanne ST-IA 3/4'' acier inoxydable FKM 0,5-16bar 380V AC

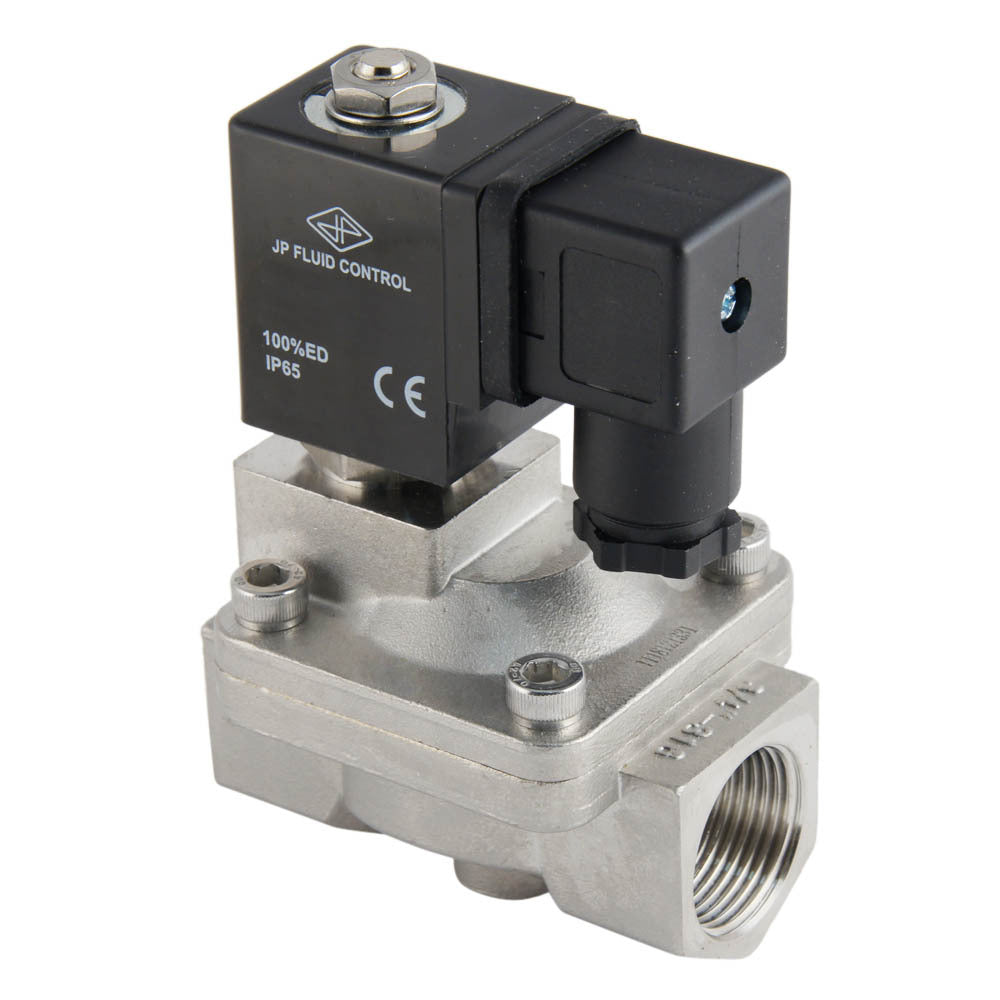

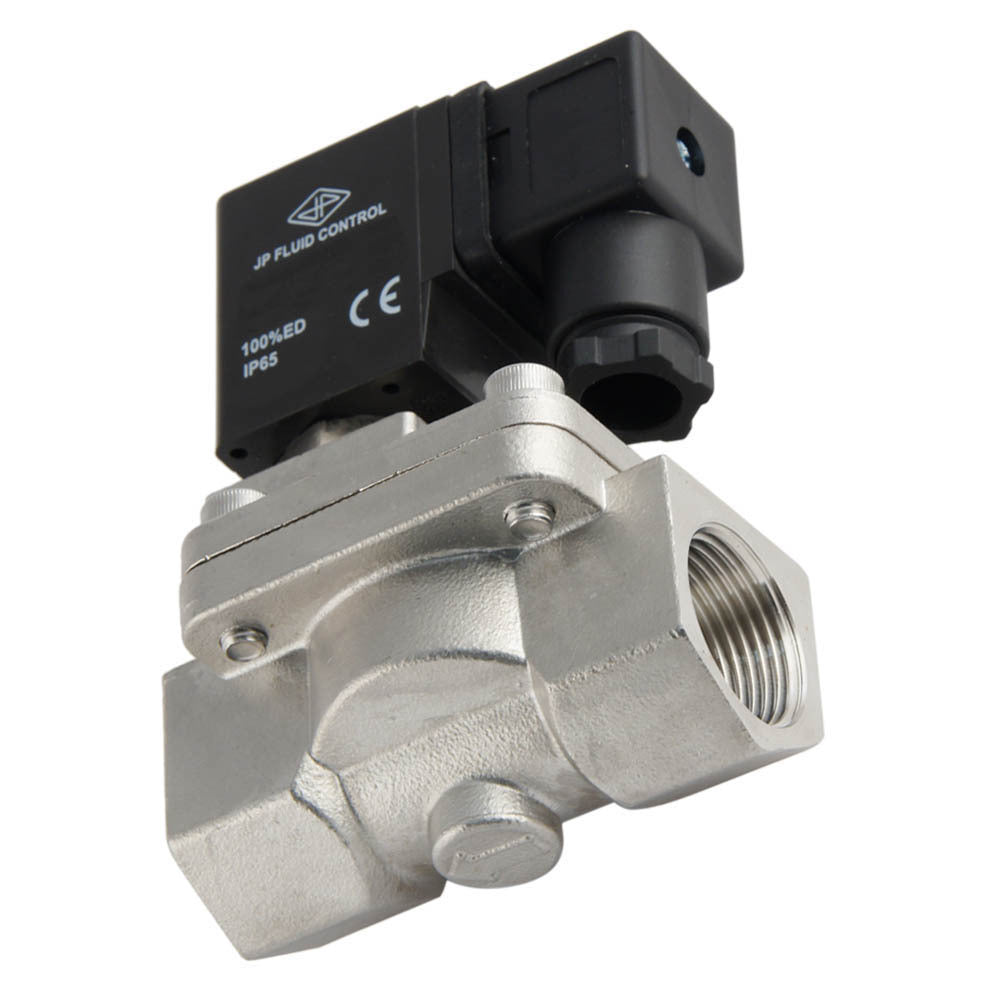

Electrovanne 2 voies JP Fluid Control (type ST-IA) avec filetage G 3/4 pouce et bobine 380 V AC. La fonction du circuit de l'électrovanne est normalement fermée (tension = ouverte) et le fonctionnement indirect, donc une petite pression différentielle nécessaire. Convient pour une température maximale de 120°C (248°F) et une pression de 0,5 à 16 bars (7 à 232 psi). Boîtier en acier inoxydable avec joint FKM (FPM) et un orifice de 20 mm. La valeur Kv est de 6,4 m3/h (106,69 l/min à dp=1 bar d'eau).
- Prix normal
- €142,36
- Prix normal
- €118,63
Description
Il s'agit d'une electrovanne à 2 voies à commande indirecte JP Fluid Control avec filetage G 3/4 pouce et bobine 380 V CA. La vanne a un boîtier en acier inoxydable avec un joint FKM (FPM) et un orifice de 20 mm (environ 3/4 pouce). La fonction du circuit de l'electrovanne est normalement fermee, ce qui signifie que la vanne s'ouvre lorsqu'une tension est appliquee.
La vanne est adaptee à des pressions de 0,5 à 16 bars (7 à 232 psi) et à une temperature maximale de 120° C (248° F). La vanne a une valeur Kv de 6,4 m3/h, ce qui se traduit par un debit de 106,69 l/min à une pression differentielle de 1 bar (pour l'eau). En unites imperiales : Cv = 7.4, ce qui signifie 7.4 GPM @ 1 psi de chute de pression. Pour les applications simples, il suffit souvent de selectionner une vanne en fonction de la taille du filetage et du diamètre de l'orifice. Pour un dimensionnement plus precis, utilisez la valeur Kv avec notre calculateur de dimensionnement de vanne facile à utiliser.
Le boîtier en acier inoxydable est très durable, solide et resistant à une large gamme de produits chimiques, à l'exception des solutions chlorees. Consultez notre tableau de resistance chimique pour verifier la compatibilite du boîtier et des joints avec le fluide. La vanne a un indice IP65 si elle est correctement connectee.
Pour :
- Les electrovannes s'ouvrent et se ferment très rapidement par rapport à d'autres types de vannes.
- Livre avec bobine et connecteur
- Bonne protection contre l'environnement grâce à l'indice IP65
Cons :
- Ne convient pas aux differentiels de pression faibles (< 0,5 bar). Si vous avez une faible pression ou un vide, envisagez une electrovanne (semi-)directe ou un autre type de vanne comme une vanne à bille electrique.
- Les electrovannes sont très sensibles à la salete et ne peuvent être utilisees qu'avec des liquides et des gaz propres.
- Les electrovannes consomment de l'energie lorsqu'elles sont activees et la bobine peut devenir chaude. Un environnement d'installation bien ventile est recommande pour dissiper la chaleur.
Serie ST-IA
La vanne ST-IA est une electrovanne 2/2 voies à commande indirecte, normalement fermee. Les electrovannes ont un orifice de 13 à 50 mm et necessitent une pression differentielle d'au moins 0,5 bar. Le corps est disponible en laiton et en acier inoxydable avec un joint NBR, EPDM ou FKM. Les electrovannes ST-IA sont compatibles avec les bobines de la serie CS1.
Les vannes sont disponibles sur demande avec des filetages BSP ou NPT.
