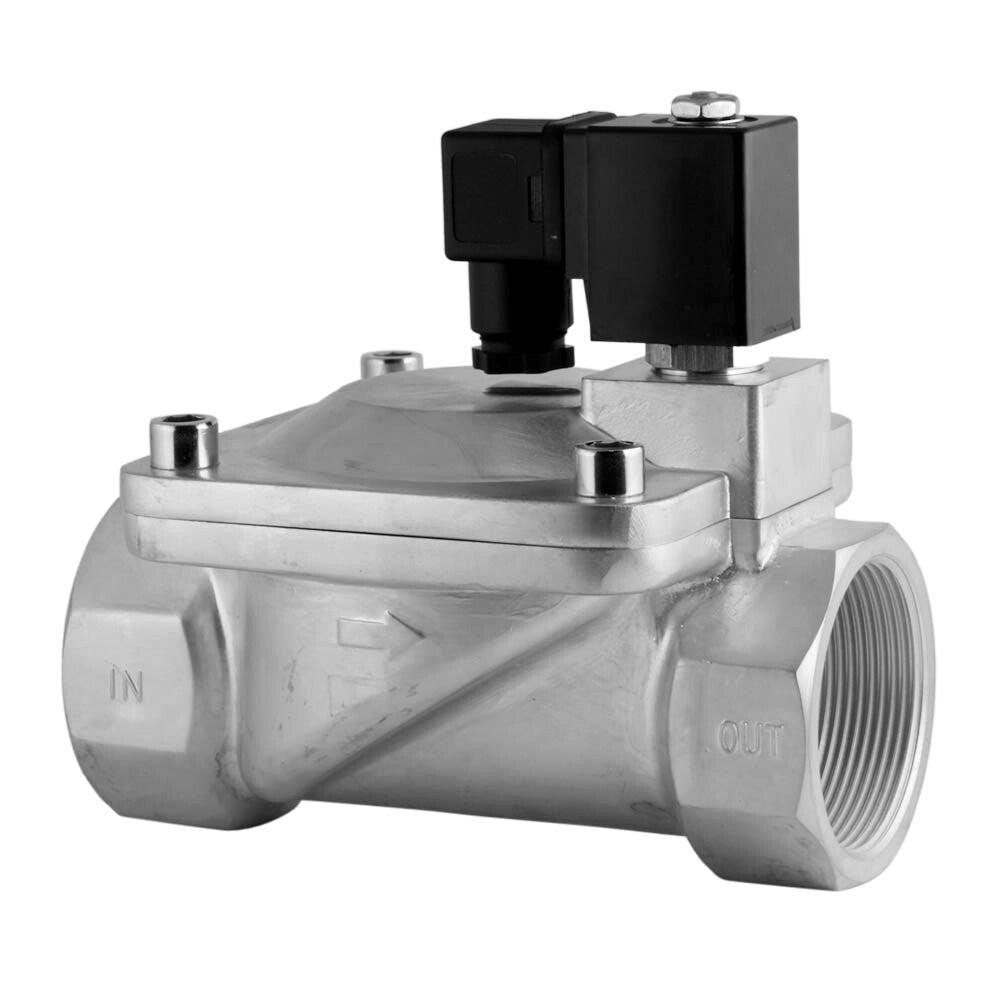

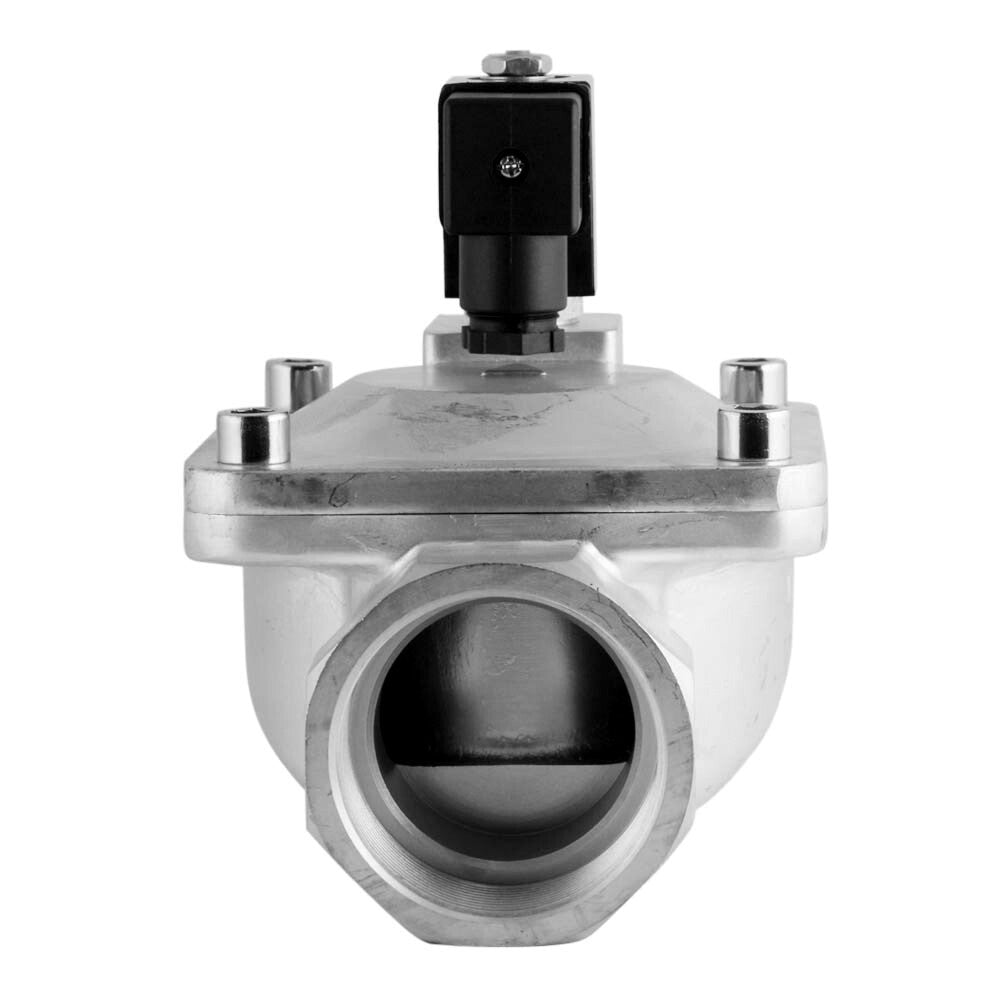

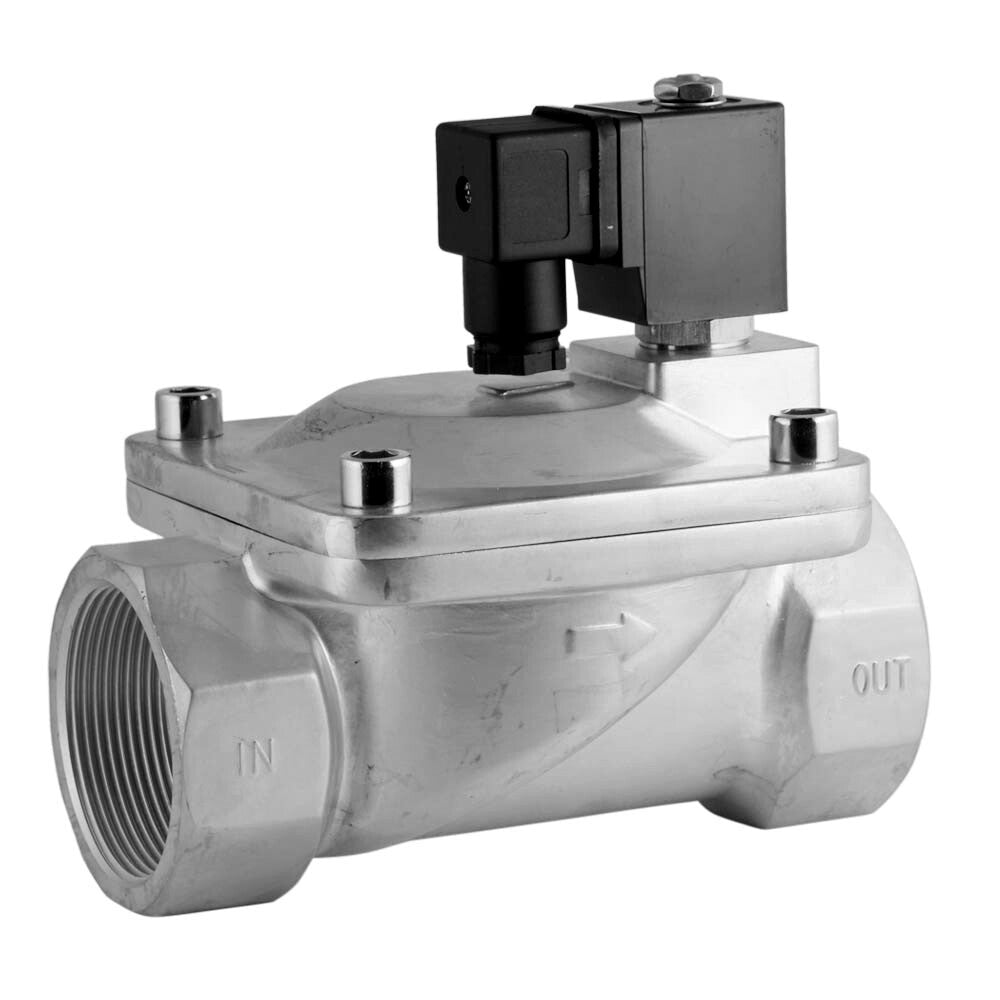

Electrovanne ST-IA 2'' Acier inoxydable FKM 0,5-16bar 24V DC
Electrovanne 2 voies JP Fluid Control (type ST-IA) avec filetage G 2 pouces et bobine 24 V DC. La fonction du circuit de l'électrovanne est normalement fermée (tension = ouverte) et le fonctionnement indirect, donc une petite pression différentielle nécessaire. Convient pour une température maximale de 120°C (248°F) et une pression de 0,5 à 16 bars (7 à 232 psi). Boîtier en acier inoxydable avec joint FKM (FPM) et un orifice de 50 mm. La valeur Kv est de 40.94 m3/h (682.47 l/min à dp=1 bar d'eau).
- Prix normal
- €651.70
- Prix normal
- €543.08
Description
Il s'agit d'une électrovanne à 2 voies à commande indirecte JP Fluid Control avec filetage G 2 pouces et bobine 24 V DC. La vanne a un boîtier en acier inoxydable avec un joint FKM (FPM) et un orifice de 50 mm (environ 2 pouces). La fonction du circuit de l'électrovanne est normalement fermée, ce qui signifie que la vanne s'ouvre lorsqu'une tension est appliquée.
La vanne est adaptée à des pressions de 0,5 à 16 bars (7 à 232 psi) et à une température maximale de 120° C (248° F). La vanne a une valeur Kv de 40,94 m3/h, ce qui se traduit par un débit de 682,47 l/min à une pression différentielle de 1 bar (pour l'eau). En unités impériales : Cv = 47.33, ce qui signifie 47.33 GPM @ 1 psi de chute de pression. Pour les applications simples, il suffit souvent de sélectionner une vanne en fonction de la taille du filetage et du diamètre de l'orifice. Pour un dimensionnement plus précis, utilisez la valeur Kv avec notre calculateur de dimensionnement de vanne facile à utiliser.
Le boîtier en acier inoxydable est très durable, solide et résistant à une large gamme de produits chimiques, à l'exception des solutions chlorées. Consultez notre tableau de résistance chimique pour vérifier la compatibilité du boîtier et des joints avec le fluide. La vanne a un indice IP65 si elle est correctement connectée.
Pour :
- Les électrovannes s'ouvrent et se ferment très rapidement par rapport à d'autres types de vannes.
- Livré avec bobine et connecteur
- Bonne protection contre l'environnement grâce à l'indice IP65
Cons :
- Ne convient pas aux différentiels de pression faibles (< 0,5 bar). Si vous avez une faible pression ou un vide, envisagez une électrovanne (semi-)directe ou un autre type de vanne comme une vanne à bille électrique.
- Les électrovannes sont très sensibles à la saleté et ne peuvent être utilisées qu'avec des liquides et des gaz propres.
- Les électrovannes consomment de l'énergie lorsqu'elles sont activées et la bobine peut devenir chaude. Un environnement d'installation bien ventilé est recommandé pour dissiper la chaleur.
Série ST-IA
La vanne ST-IA est une électrovanne 2/2 voies à commande indirecte, normalement fermée. Les électrovannes ont un orifice de 13 à 50 mm et nécessitent une pression différentielle d'au moins 0,5 bar. Le corps est disponible en laiton et en acier inoxydable avec un joint NBR, EPDM ou FKM. Les électrovannes ST-IA sont compatibles avec les bobines de la série CS1.
Les vannes sont disponibles sur demande avec des filetages BSP ou NPT.
