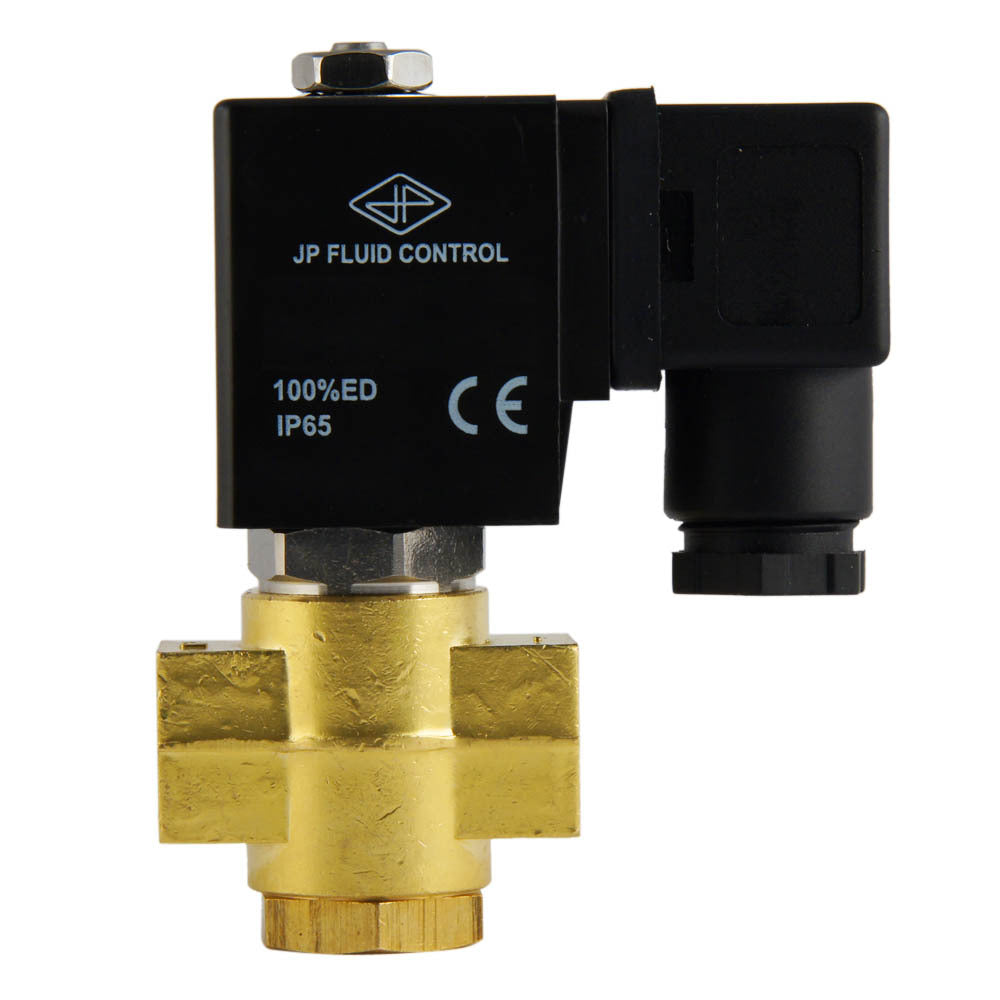

Electrovanne ST-DB 1/4'' NO laiton EPDM 0-12bar 24V DC
Electrovanne 2 voies JP Fluid Control (type ST-DB) avec filetage G 1/4 pouce et bobine 24 V DC. La fonction du circuit de l'électrovanne est normalement ouverte (tension = fermeture) et à fonctionnement direct, de sorte qu'aucune pression différentielle n'est requise. Convient pour une température maximale de 130°C (266°F) et une pression de 0 à 12 bars (0 à 174 psi). Boîtier en laiton avec joint EPDM et un orifice de 3 mm. La valeur Kv est de 0,2 m3/h (3,33 l/min à dp=1 bar d'eau).
- Prix normal
- €48,71
- Prix normal
- €40,59
Description

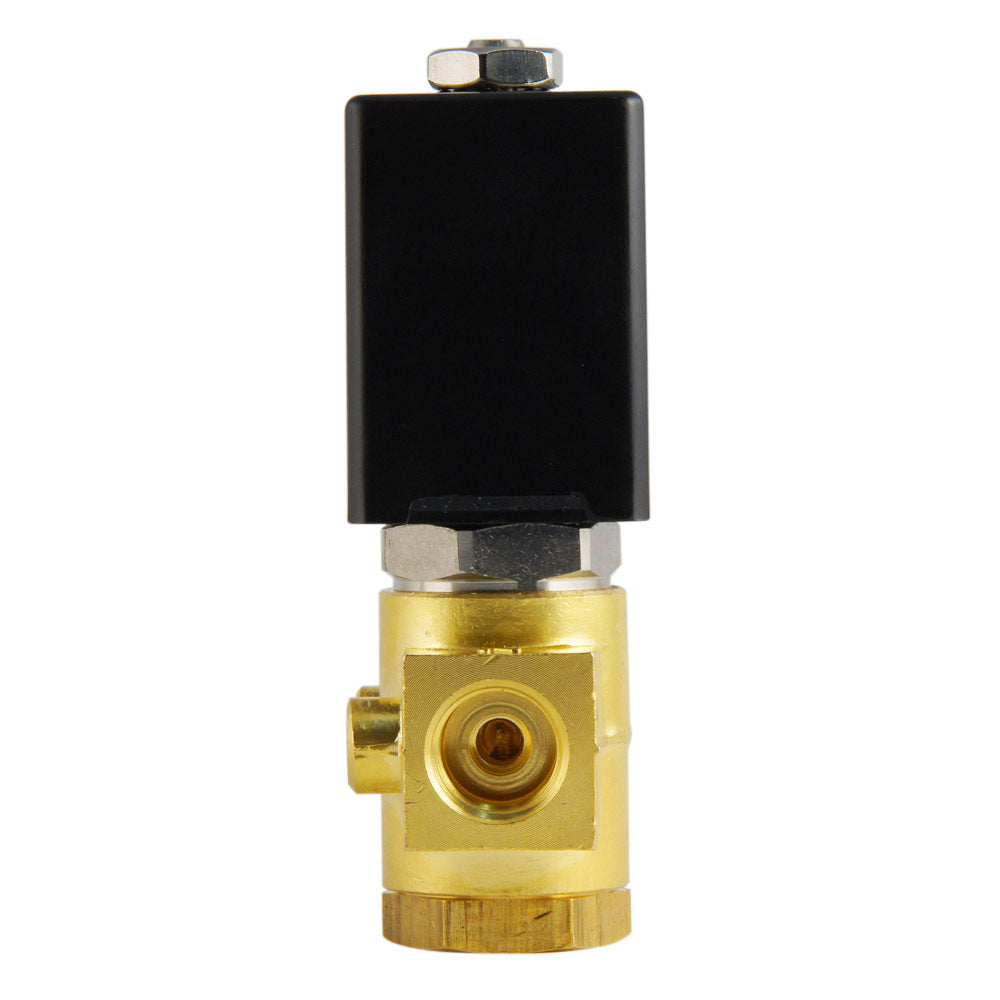

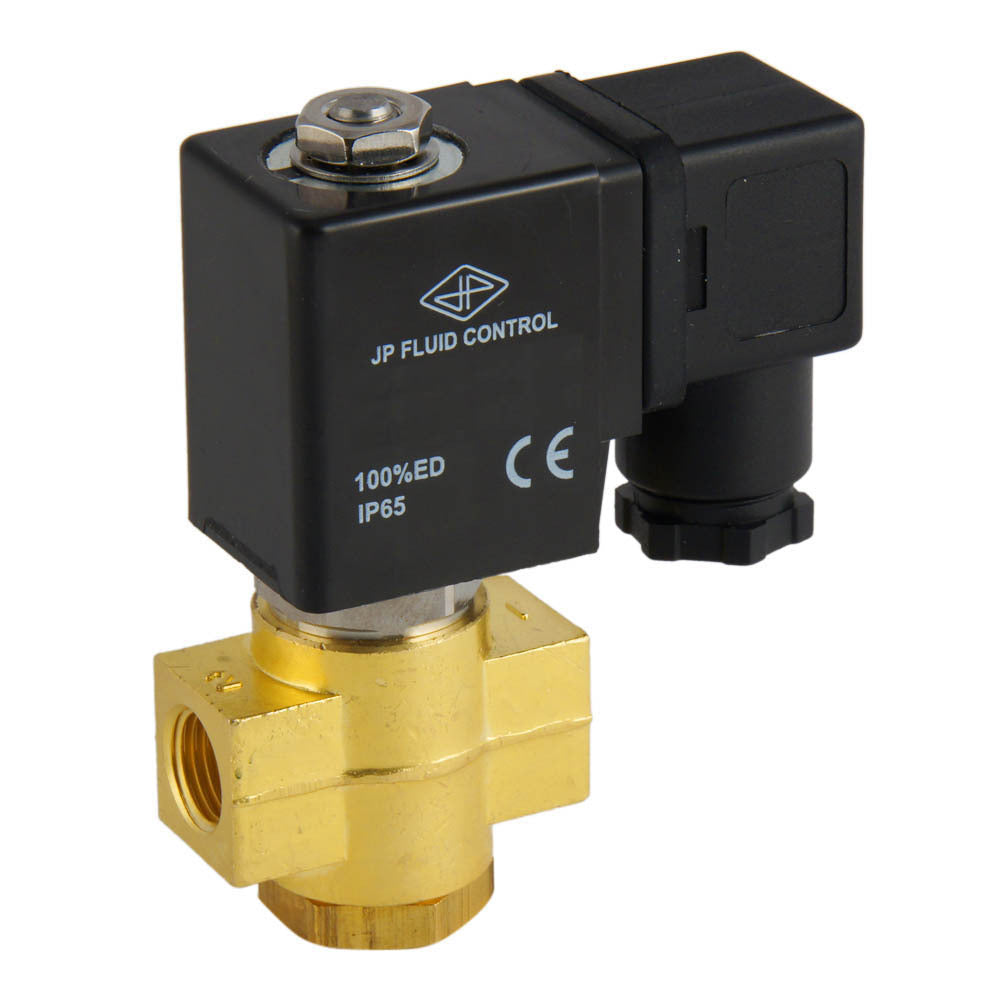

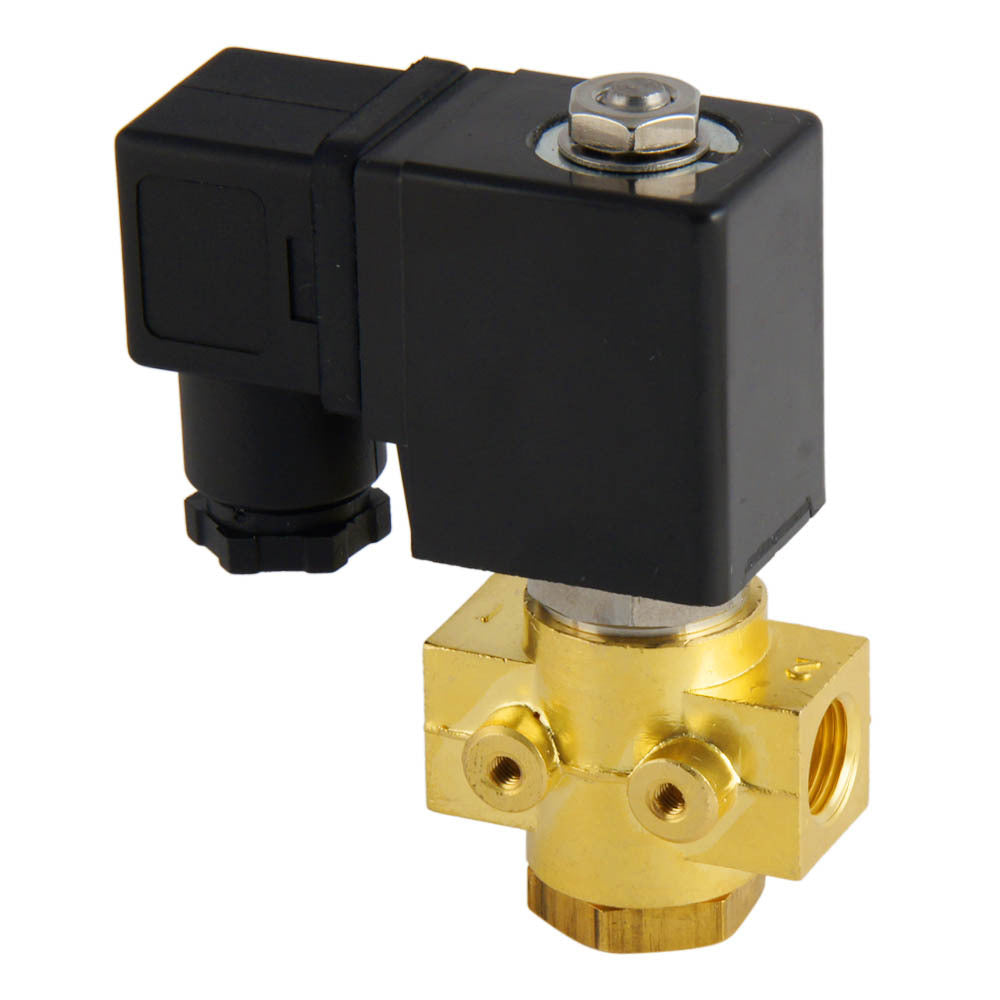

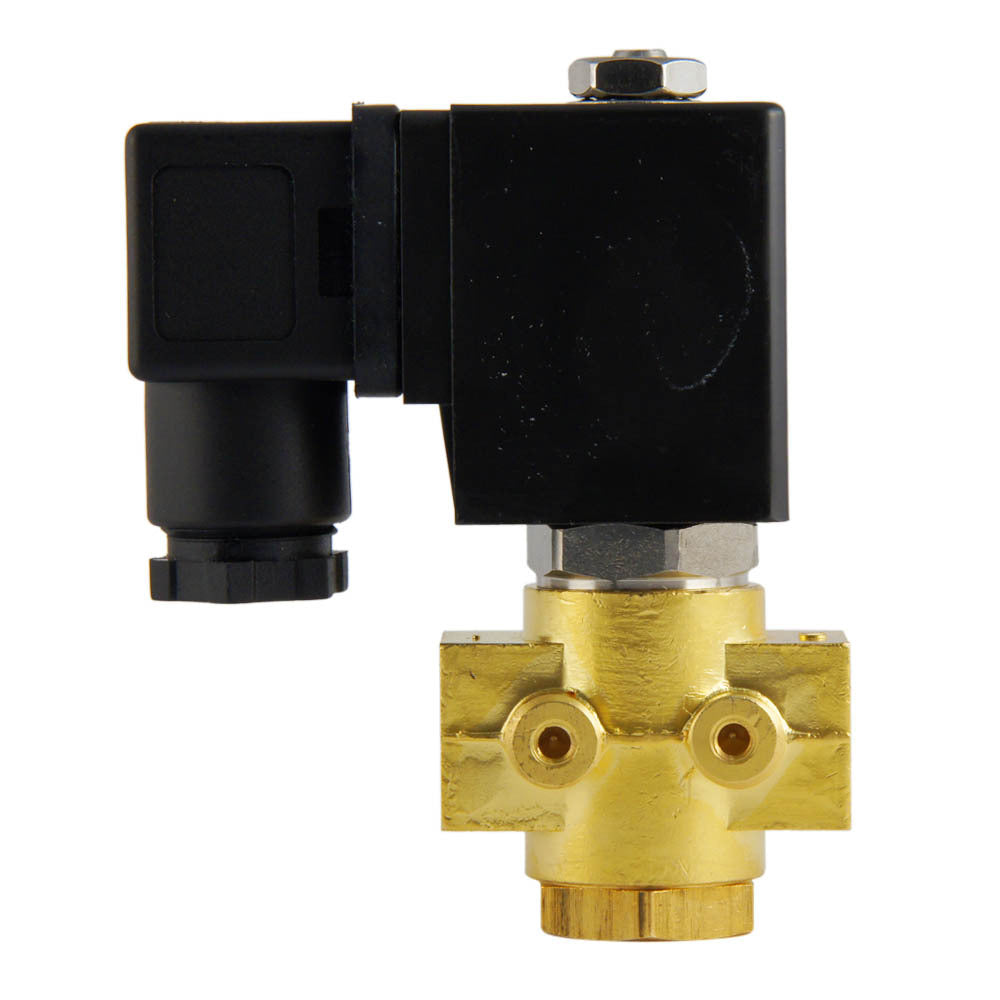

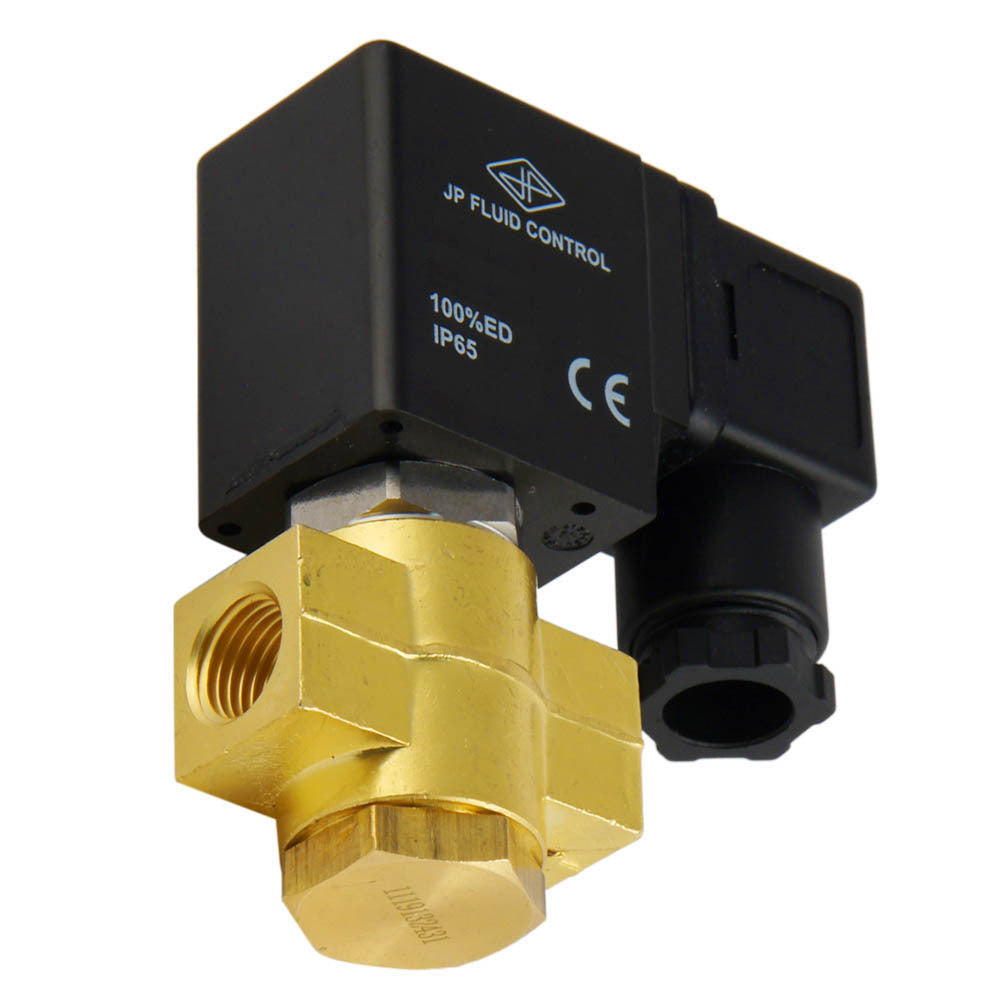

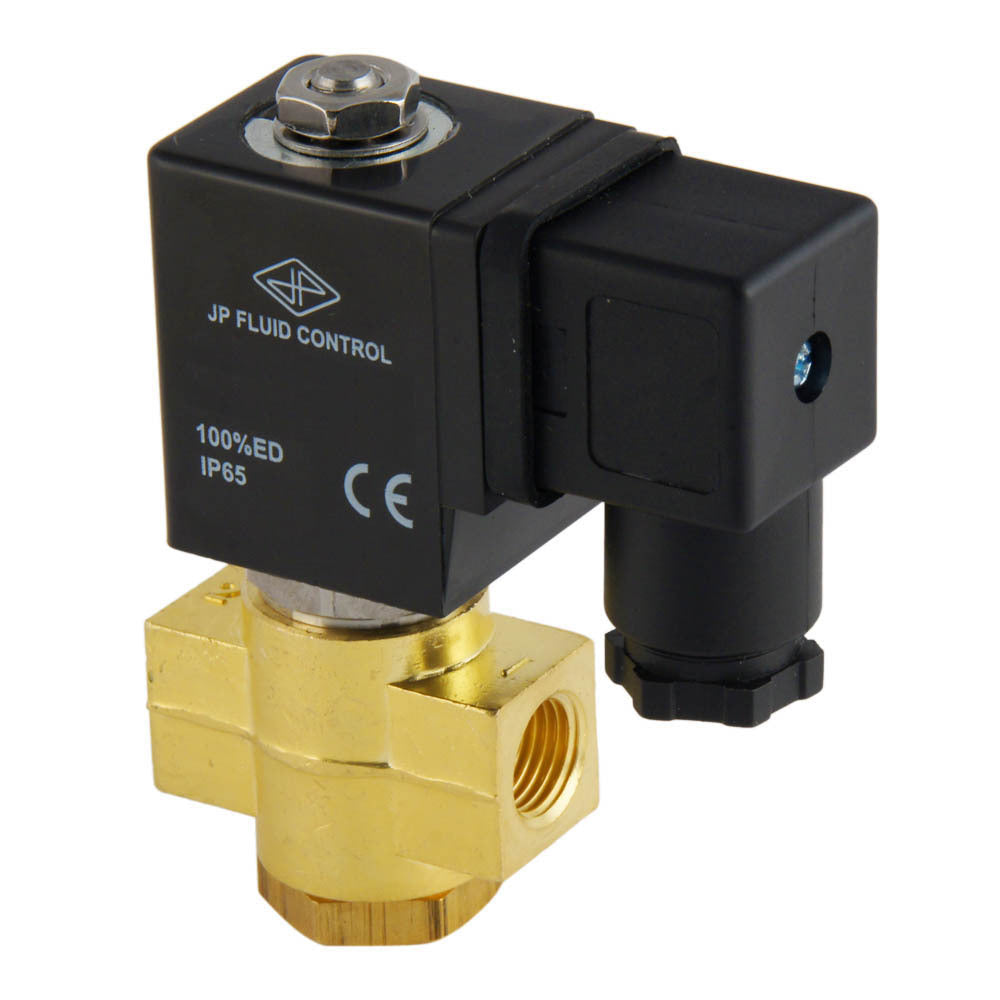

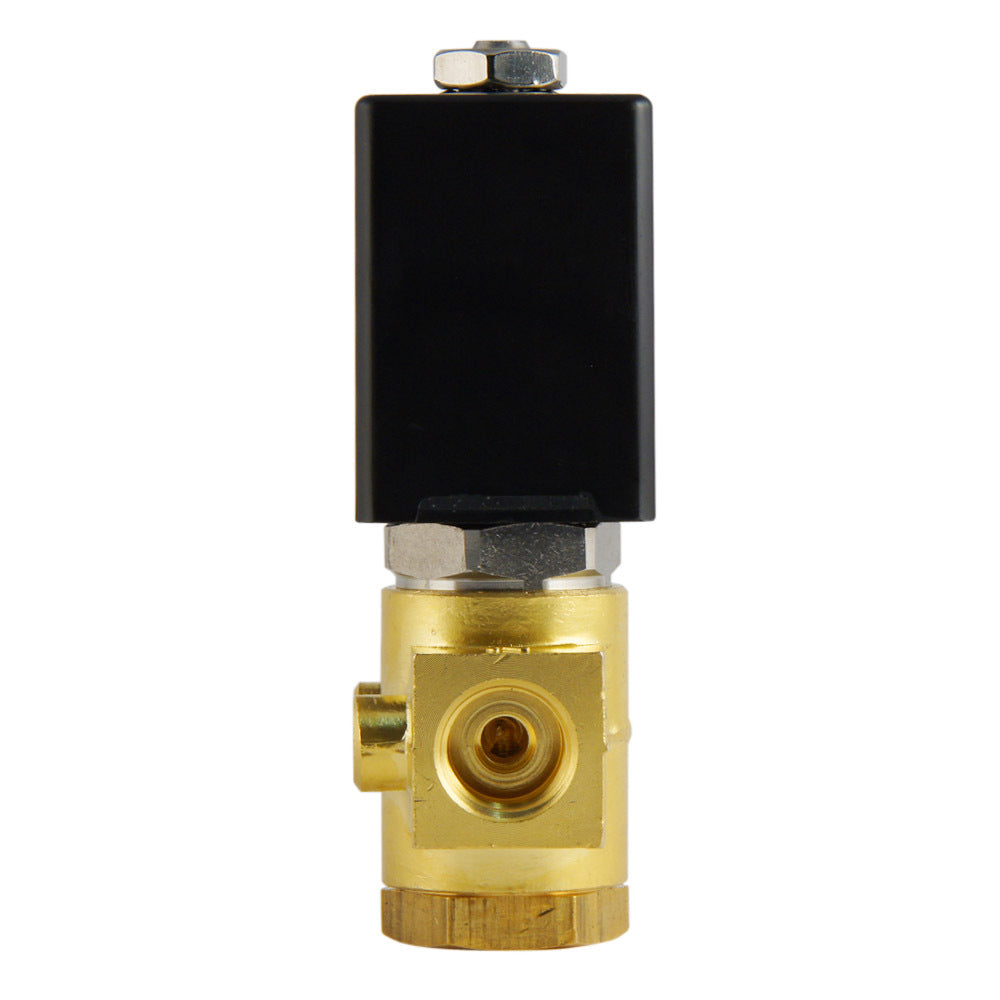

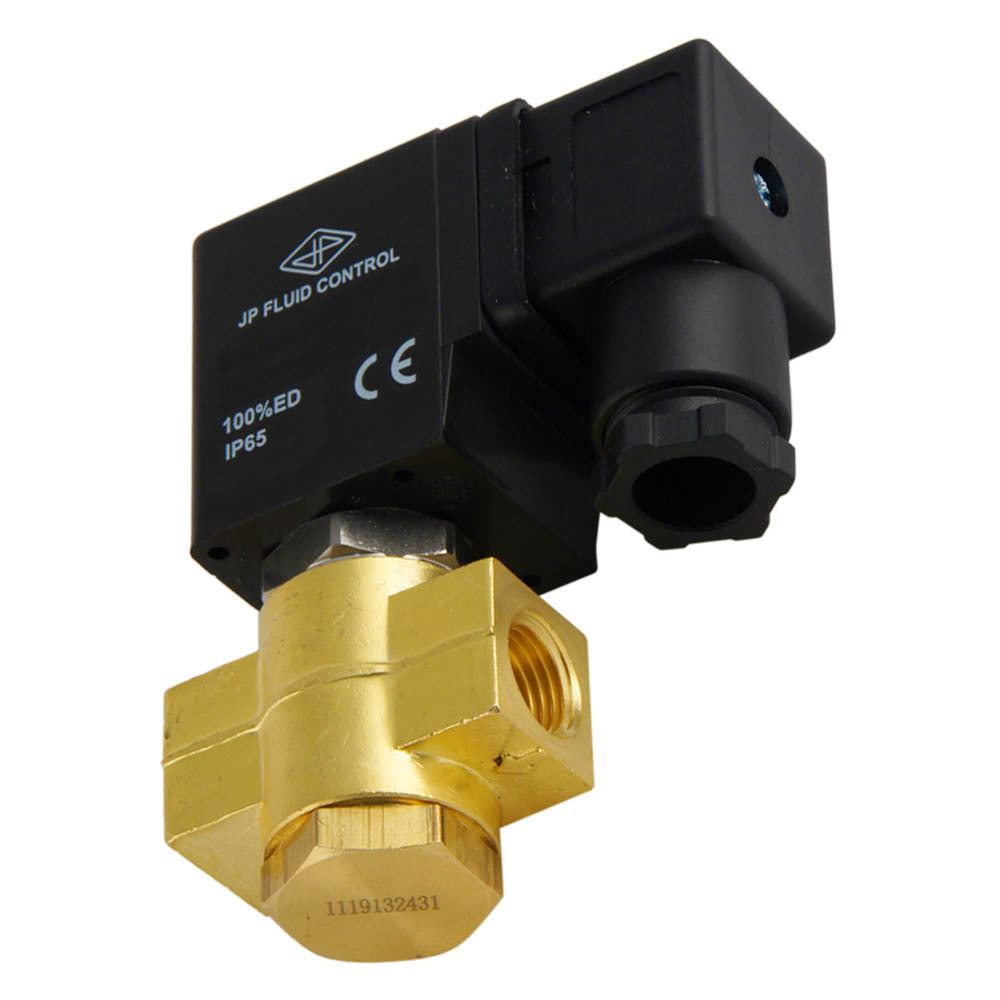

Il s'agit d'une electrovanne à 2 voies à fonctionnement direct de JP Fluid Control avec filetage G 1/4 pouce et bobine 24 V DC. La vanne a un boîtier en laiton avec un joint en EPDM et un orifice de 3 mm (environ 1/8 pouce). La fonction du circuit de l'electrovanne est normalement ouverte, ce qui signifie que la vanne se ferme lorsqu'une tension est appliquee.
La vanne est adaptee à des pressions de 0 à 12 bars (0 à 174 psi) et à une temperature maximale de 130° C (266° F). La vanne a une valeur Kv de 0,2 m3/h, ce qui se traduit par un debit de 3,33 l/min à une pression differentielle de 1 bar (pour l'eau). En unites imperiales : Cv = 0.23, ce qui signifie 0.23 GPM @ 1 psi de chute de pression. Pour les applications simples, il suffit souvent de selectionner une vanne en fonction de la taille du filetage et du diamètre de l'orifice. Pour un dimensionnement plus precis, utilisez la valeur Kv avec notre calculateur de dimensionnement de vanne facile à utiliser.
Le boîtier en laiton est durable, adapte aux fluides neutres et resistant à de nombreux produits chimiques. Le joint EPDM (caoutchouc ethylène-propylène-diène monomère) convient aux fluides neutres et à de nombreux produits chimiques, mais il resiste mal aux huiles et aux graisses. Consultez notre tableau de resistance chimique pour verifier la compatibilite du boîtier et des joints avec le fluide. La vanne a un indice IP65 si elle est correctement connectee.
Pour :
- Les electrovannes s'ouvrent et se ferment très rapidement par rapport à d'autres types de vannes.
- Livre avec bobine et connecteur
- L'EPDM convient à l'eau (chaude), aux fluides neutres et à de nombreux produits chimiques.
- Bonne protection contre l'environnement grâce à l'indice IP65
Cons :
- L'EPDM ne convient pas aux huiles et aux graisses.
- Les electrovannes sont très sensibles à la salete et ne peuvent être utilisees qu'avec des liquides et des gaz propres.
- Les electrovannes consomment de l'energie lorsqu'elles sont activees et la bobine peut devenir chaude. Un environnement d'installation bien ventile est recommande pour dissiper la chaleur.
Serie ST-DB
La ST-DB est une electrovanne 2/2 voies à commande directe (normalement ouverte). La vanne a un orifice de 3 mm, fonctionne à partir de 0 bar et convient aux petits debits. Le corps est disponible en laiton ou en acier inoxydable avec un joint NBR, EPDM ou FKM. Les electrovannes ST-DB sont compatibles avec toutes les bobines de la serie CS1.
Les vannes sont disponibles sur demande avec des filetages BSP ou NPT.
