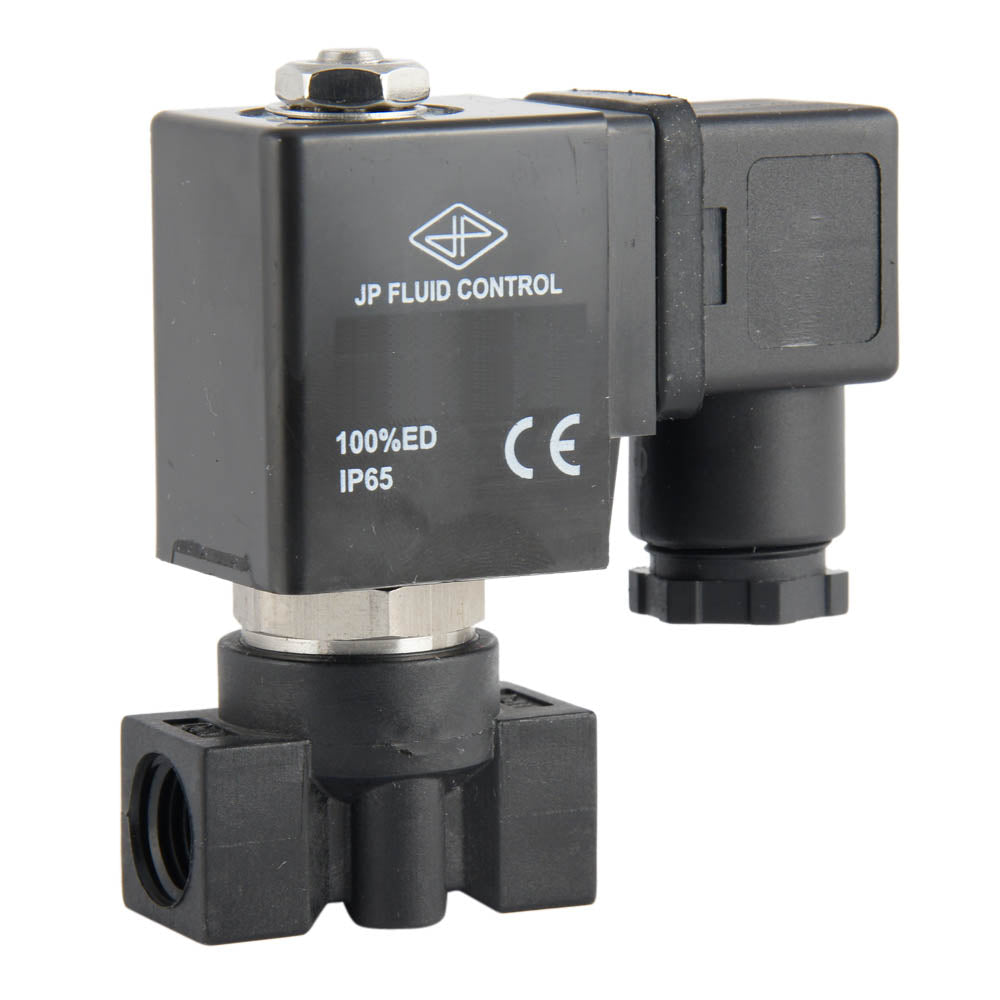

Electrovanne ST-DA 1/4'' nylon FKM 0-8bar 24V AC
Electrovanne 2 voies JP Fluid Control (type ST-DA) avec filetage G 1/4 pouce et bobine 24 V AC. La fonction du circuit de l'électrovanne est normalement fermée (tension = ouverte) et à fonctionnement direct, de sorte qu'aucune pression différentielle n'est requise. Convient pour une température maximale de 80°C (176°F) et une pression de 0 à 8 bars (0 à 116 psi). Boîtier en plastique avec joint FKM (FPM) et un orifice de 3 mm. La valeur Kv est de 0,2 m3/h (3,33 l/min à dp=1 bar d'eau).
- Prix normal
- €31,81
- Prix normal
- €26,51
Description
Il s'agit d'une electrovanne à 2 voies à commande directe de JP Fluid Control avec un filetage G 1/4 pouce et une bobine de 24 V CA. La vanne a un boîtier en plastique avec un joint FKM (FPM) et un orifice de 3 mm (environ 1/8 pouce). La fonction du circuit de l'electrovanne est normalement fermee, ce qui signifie que la vanne s'ouvre lorsqu'une tension est appliquee.
La vanne est adaptee à des pressions de 0 à 8 bars (0 à 116 psi) et à une temperature maximale de 80° C (176° F). La vanne a une valeur Kv de 0,2 m3/h, ce qui se traduit par un debit de 3,33 l/min à une pression differentielle de 1 bar (pour l'eau). En unites imperiales : Cv = 0.23, ce qui signifie 0.23 GPM @ 1 psi de chute de pression. Pour les applications simples, il suffit souvent de selectionner une vanne en fonction de la taille du filetage et du diamètre de l'orifice. Pour un dimensionnement plus precis, utilisez la valeur Kv avec notre calculateur de dimensionnement de vanne facile à utiliser.
Consultez notre tableau de resistance chimique pour verifier la compatibilite du boîtier et des joints avec le fluide. La vanne a un indice IP65 si elle est correctement connectee.
Pour :
- Les electrovannes s'ouvrent et se ferment très rapidement par rapport à d'autres types de vannes.
- Livre avec bobine et connecteur
- Bonne protection contre l'environnement grâce à l'indice IP65
Cons :
- Les electrovannes sont très sensibles à la salete et ne peuvent être utilisees qu'avec des liquides et des gaz propres.
- Les electrovannes consomment de l'energie lorsqu'elles sont activees et la bobine peut devenir chaude. Un environnement d'installation bien ventile est recommande pour dissiper la chaleur.
Serie ST-DA
La ST-DA est une electrovanne 2/2 à commande directe. La position de depart est normale fermee. L'orifice est de 3 mm, ils fonctionnent à partir de 0 bar de pression differentielle et sont adaptes aux petits debits. Le corps est disponible en laiton, nylon et acier inoxydable avec un joint NBR, EPDM ou FKM. Les electrovannes ST-DA sont compatibles avec toutes les bobines de la serie CS1.
Les vannes sont disponibles sur demande avec des filetages BSP ou NPT.
