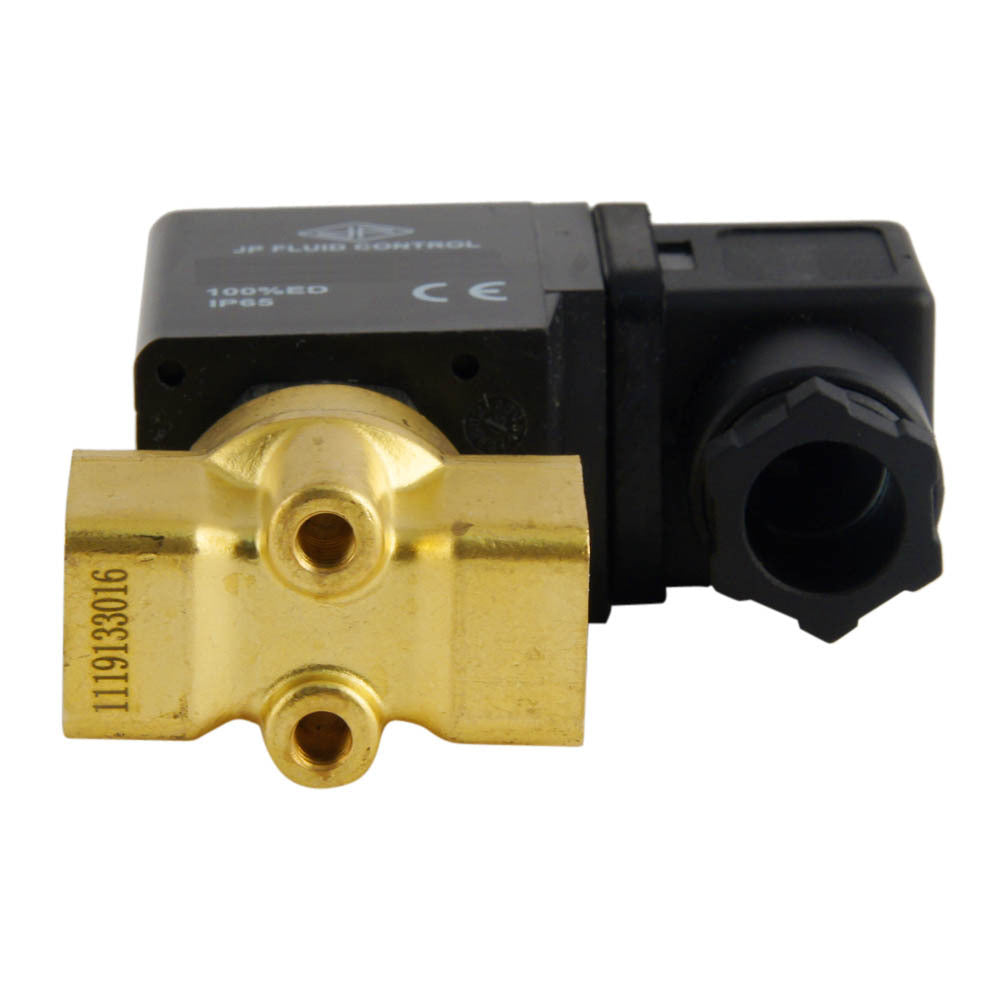

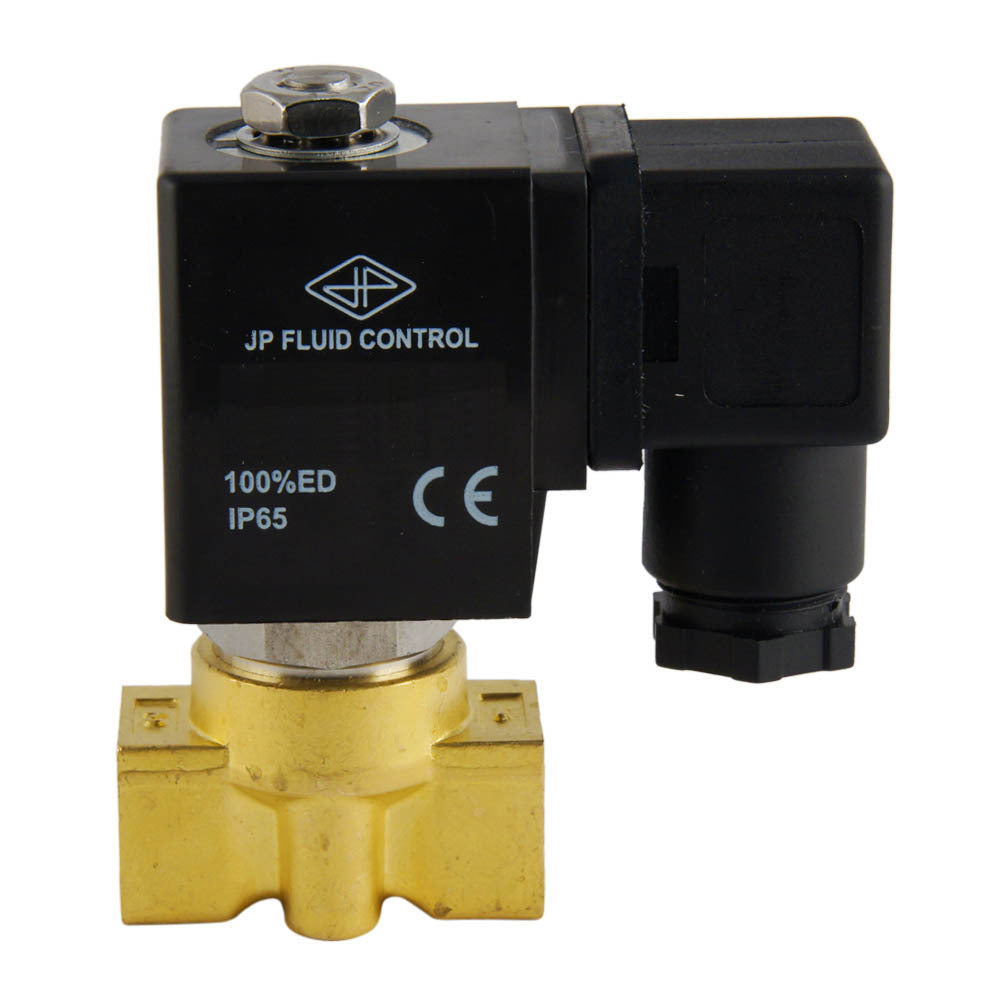

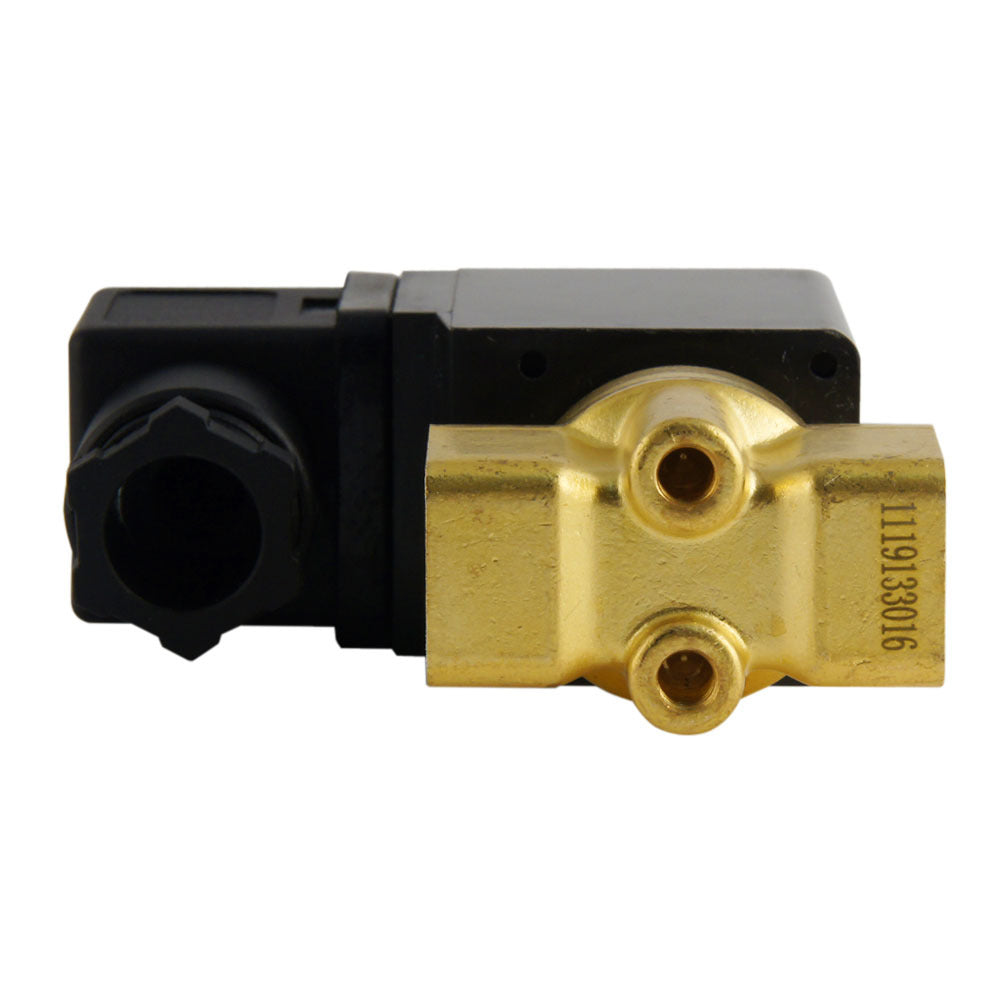

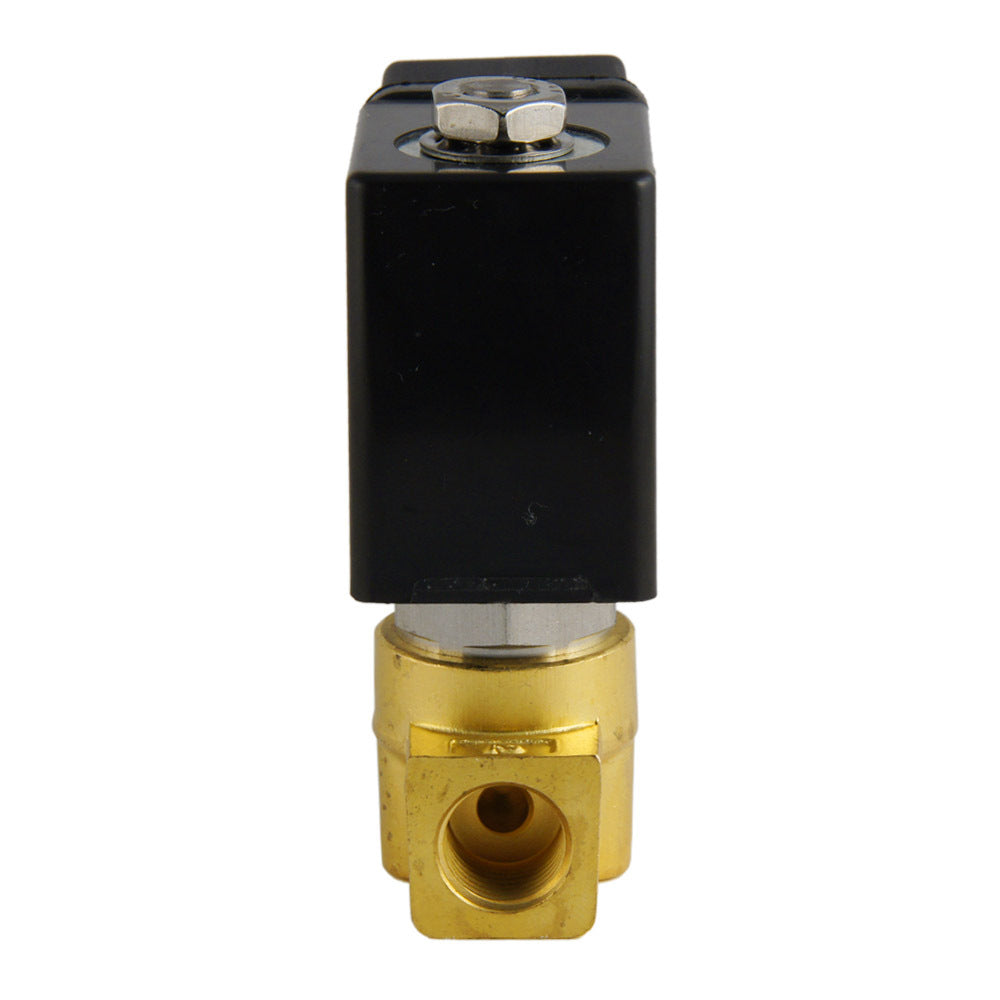

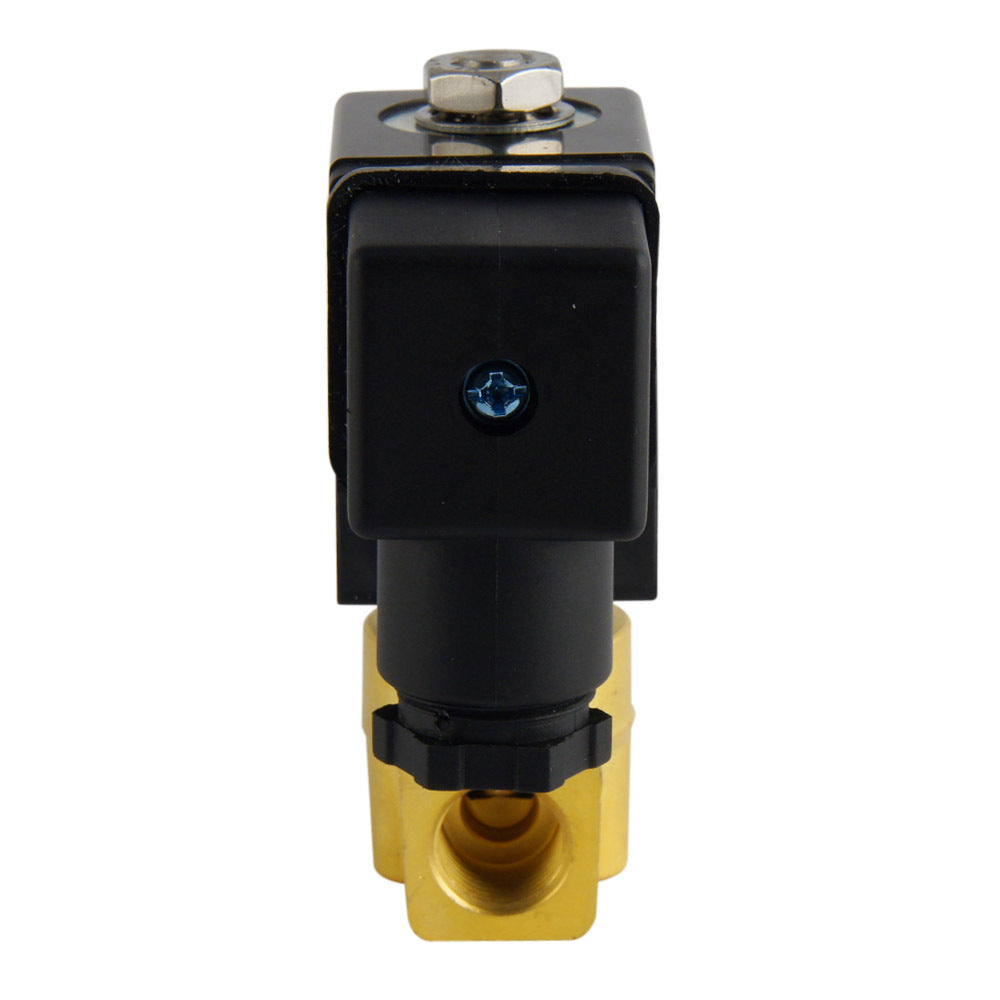

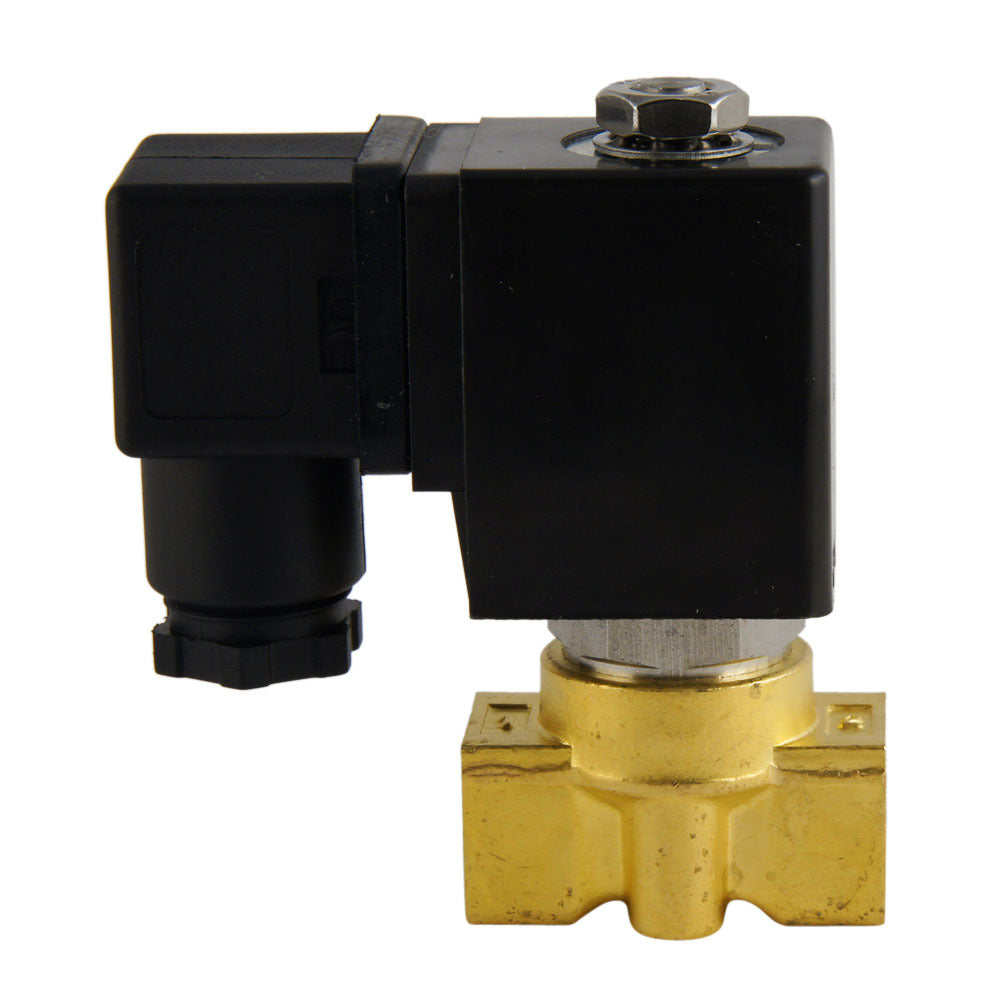

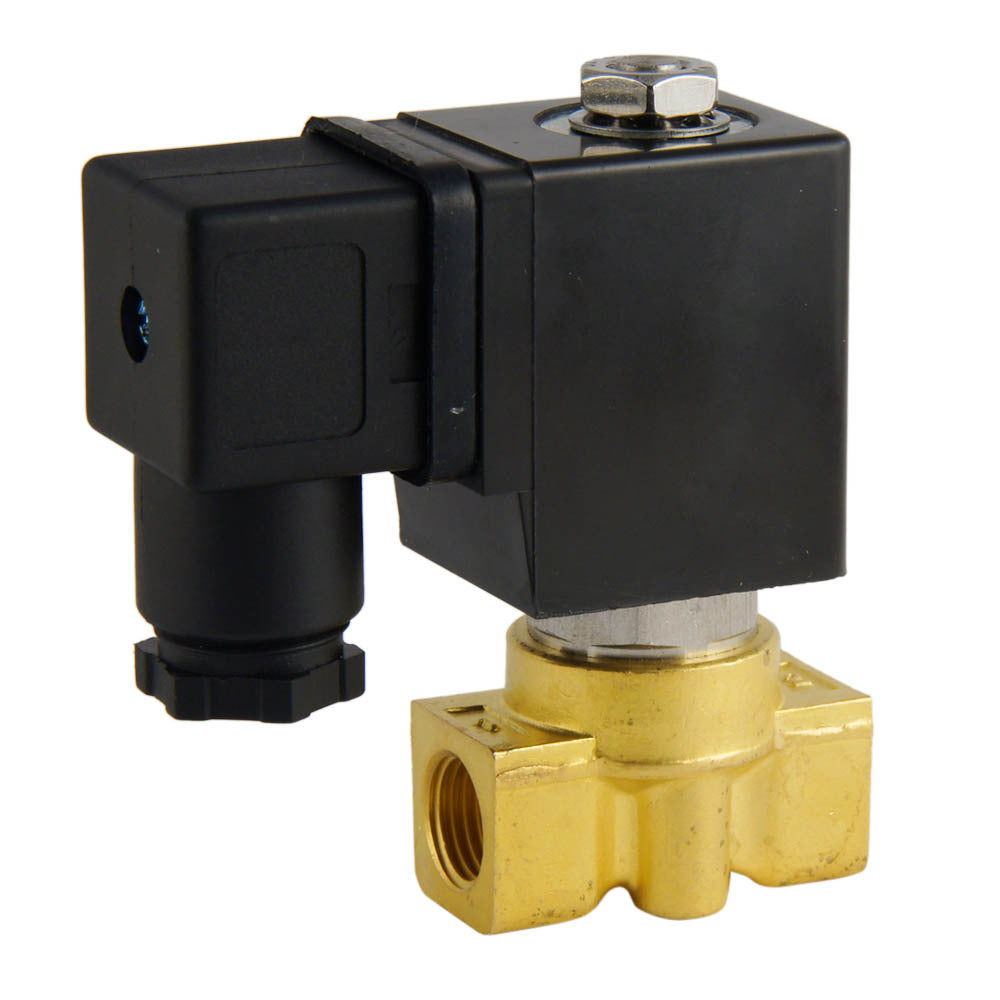

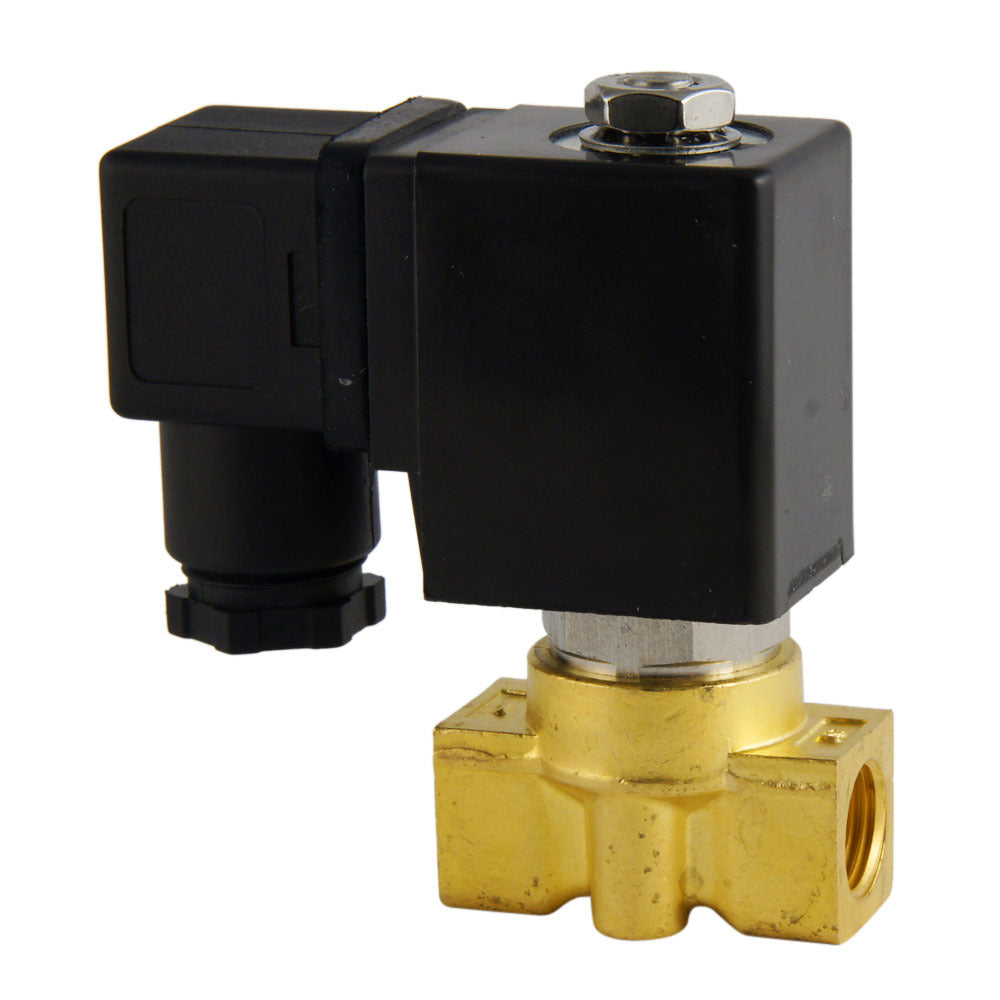

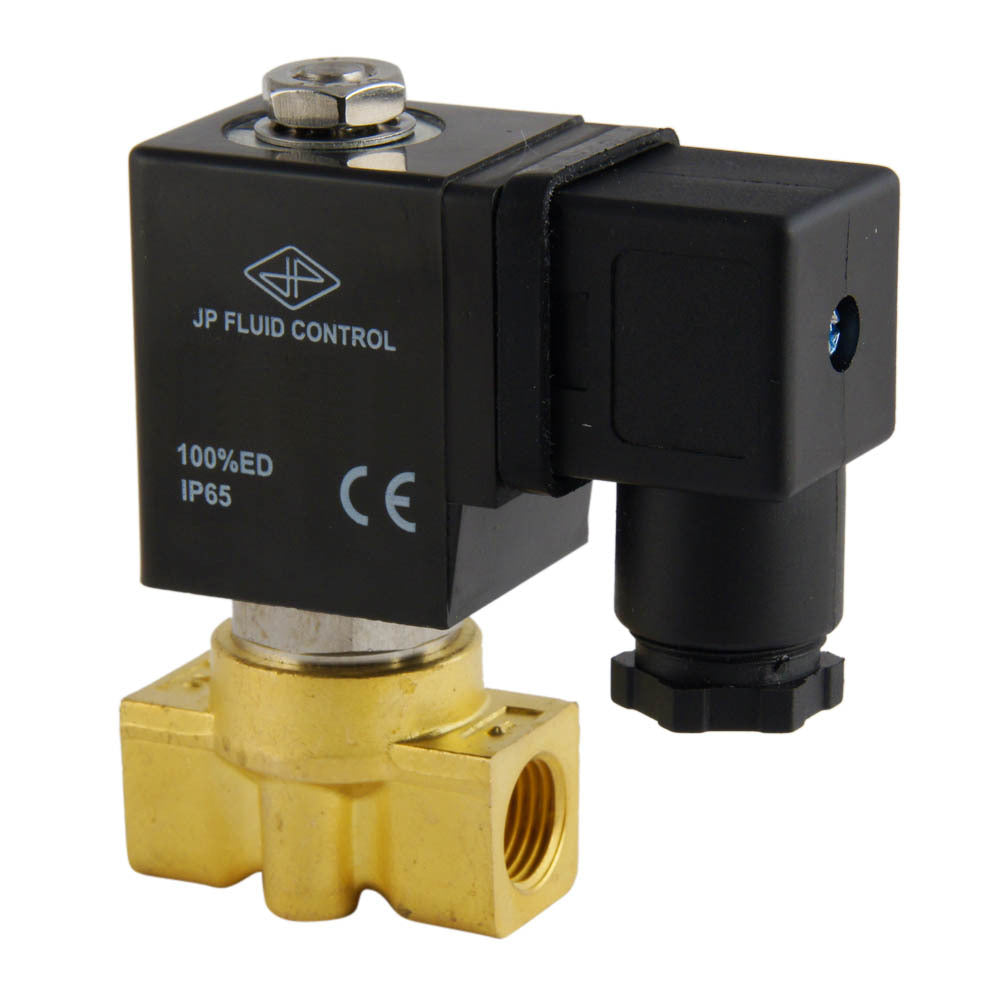

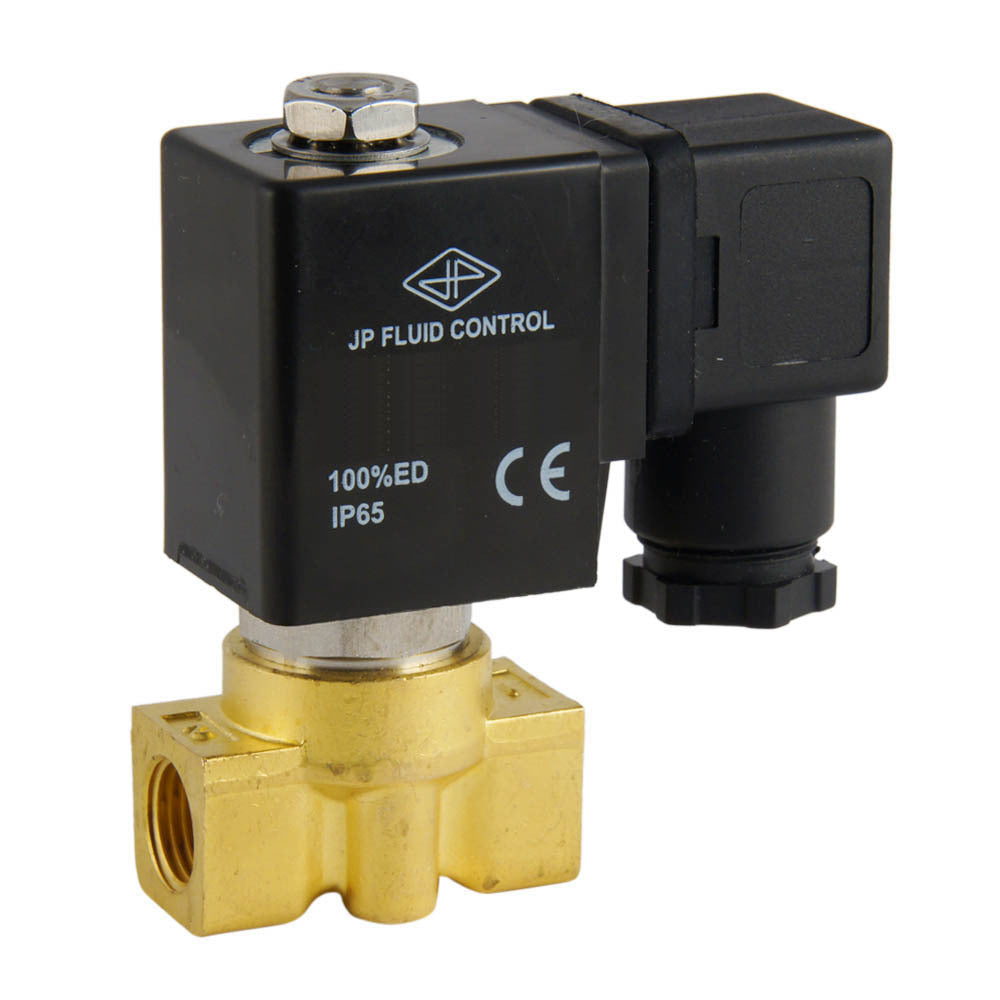

Electrovanne ST-DA 1/4'' laiton FKM 0-13bar 24V DC
Electrovanne 2 voies JP Fluid Control (type ST-DA) avec filetage G 1/4 pouce et bobine 24 V DC. La fonction du circuit de l'électrovanne est normalement fermée (tension = ouverte) et à fonctionnement direct, de sorte qu'aucune pression différentielle n'est requise. Convient pour une température maximale de 120°C (248°F) et une pression de 0 à 13 bars (0 à 189 psi). Boîtier en laiton avec joint FKM (FPM) et un orifice de 3 mm. La valeur Kv est de 0,2 m3/h (3,33 l/min à dp=1 bar d'eau).
- Prix normal
- €32.41
- Prix normal
- €27.01
Description
Il s'agit d'une électrovanne à 2 voies à fonctionnement direct de JP Fluid Control avec filetage G 1/4 pouce et bobine 24 V DC. La vanne a un boîtier en laiton avec un joint FKM (FPM) et un orifice de 3 mm (environ 1/8 pouce). La fonction du circuit de l'électrovanne est normalement fermée, ce qui signifie que la vanne s'ouvre lorsqu'une tension est appliquée.
La vanne est adaptée à des pressions de 0 à 13 bars (0 à 189 psi) et à une température maximale de 120° C (248° F). La vanne a une valeur Kv de 0,2 m3/h, ce qui se traduit par un débit de 3,33 l/min à une pression différentielle de 1 bar (pour l'eau). En unités impériales : Cv = 0.23, ce qui signifie 0.23 GPM @ 1 psi de chute de pression. Pour les applications simples, il suffit souvent de sélectionner une vanne en fonction de la taille du filetage et du diamètre de l'orifice. Pour un dimensionnement plus précis, utilisez la valeur Kv avec notre calculateur de dimensionnement de vanne facile à utiliser.
Le boîtier en laiton est durable, adapté aux fluides neutres et résistant à de nombreux produits chimiques. Consultez notre tableau de résistance chimique pour vérifier la compatibilité du boîtier et des joints avec le fluide. La vanne a un indice IP65 si elle est correctement connectée.
Pour :
- Les électrovannes s'ouvrent et se ferment très rapidement par rapport à d'autres types de vannes.
- Livré avec bobine et connecteur
- Bonne protection contre l'environnement grâce à l'indice IP65
Cons :
- Les électrovannes sont très sensibles à la saleté et ne peuvent être utilisées qu'avec des liquides et des gaz propres.
- Les électrovannes consomment de l'énergie lorsqu'elles sont activées et la bobine peut devenir chaude. Un environnement d'installation bien ventilé est recommandé pour dissiper la chaleur.
Série ST-DA
La ST-DA est une électrovanne 2/2 à commande directe. La position de départ est normale fermée. L'orifice est de 3 mm, ils fonctionnent à partir de 0 bar de pression différentielle et sont adaptés aux petits débits. Le corps est disponible en laiton, nylon et acier inoxydable avec un joint NBR, EPDM ou FKM. Les électrovannes ST-DA sont compatibles avec toutes les bobines de la série CS1.
Les vannes sont disponibles sur demande avec des filetages BSP ou NPT.
