Electrovanne RPE Push-In 8mm Nylon NBR 0.2-10bar 24V AC Food
Avis : Ce produit est discontinué et remplacé parV3HGD

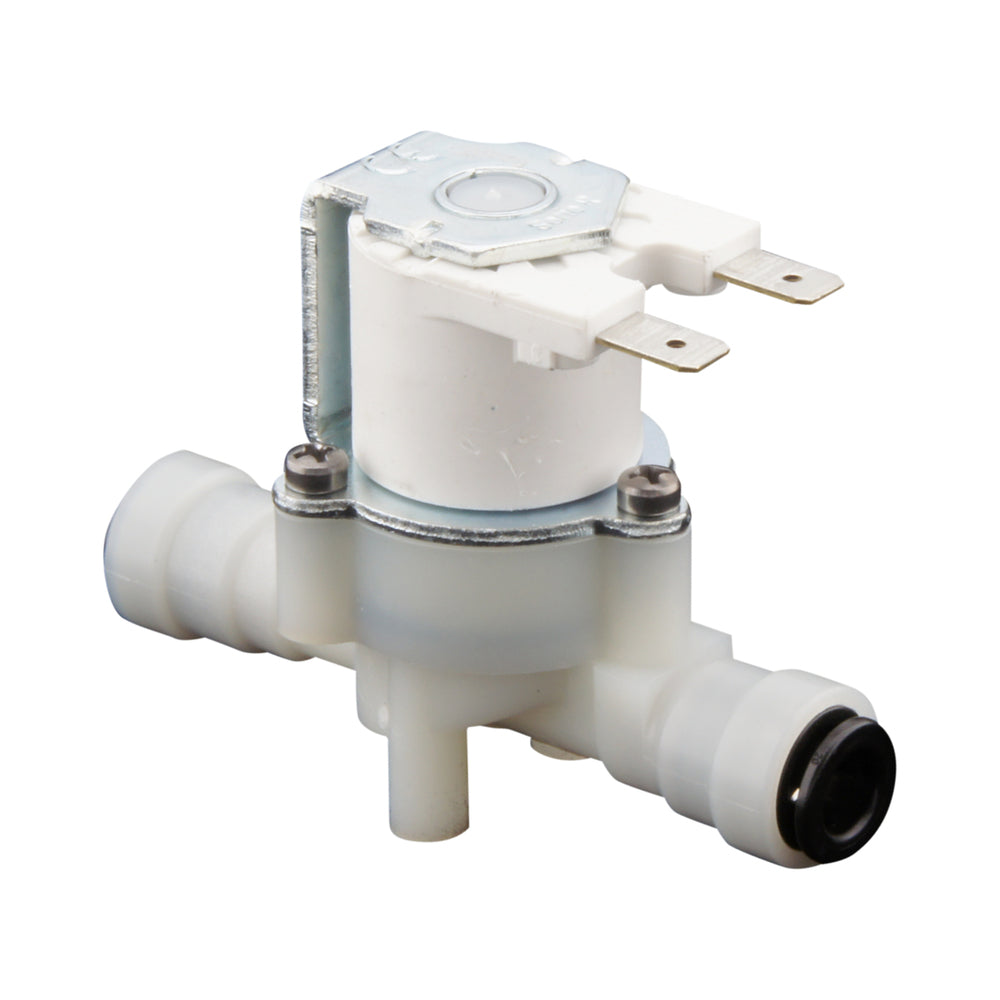

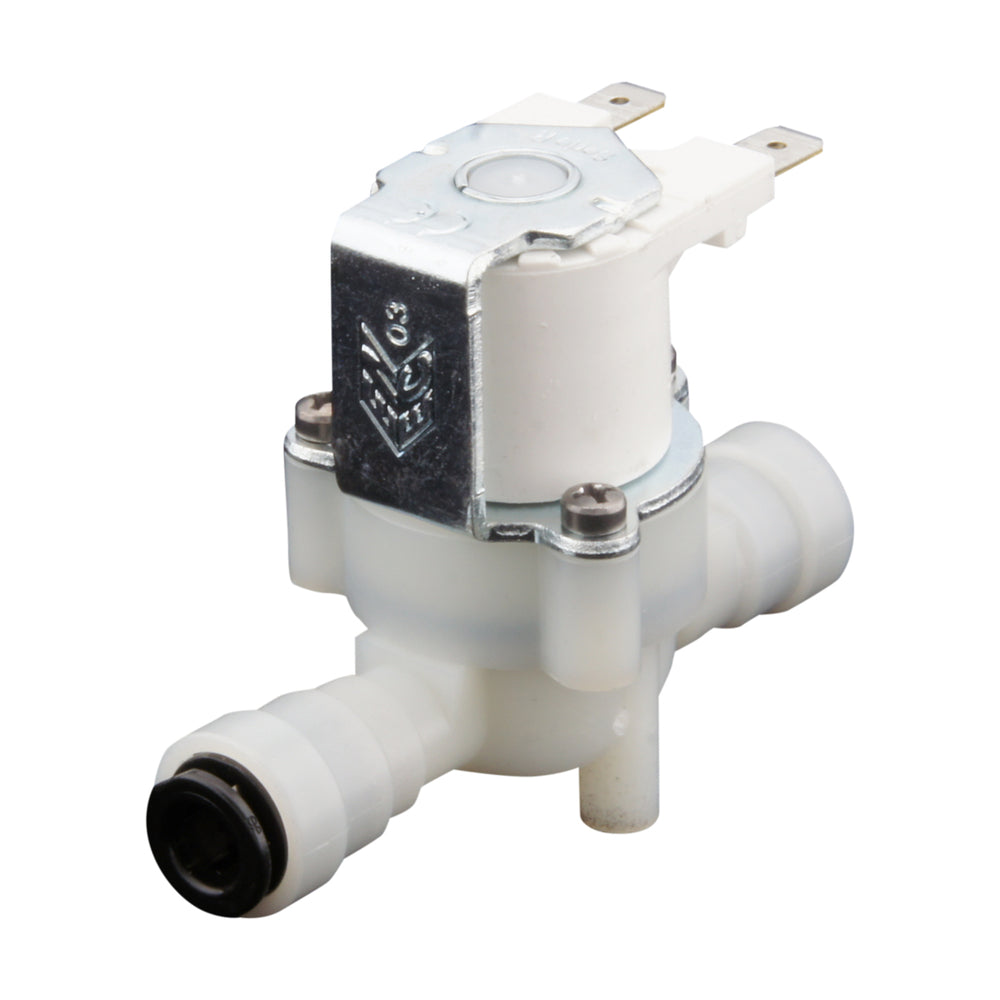

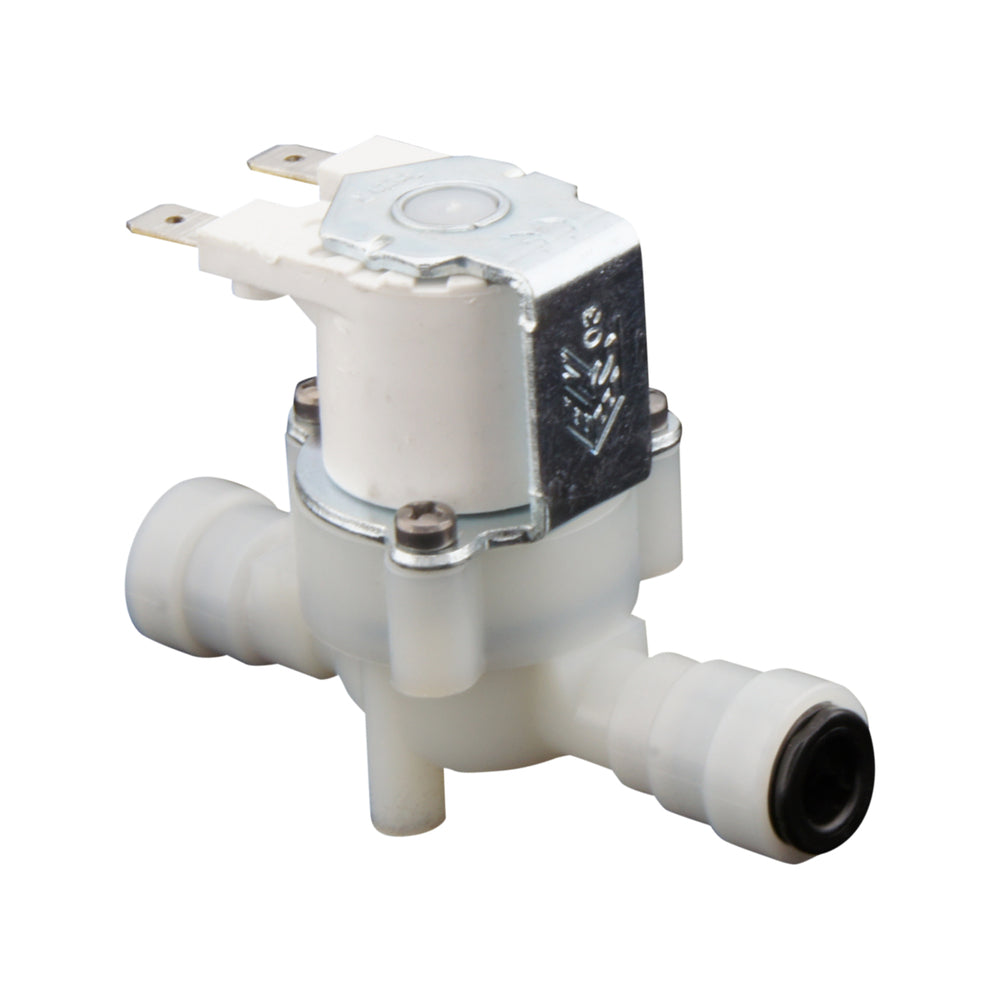

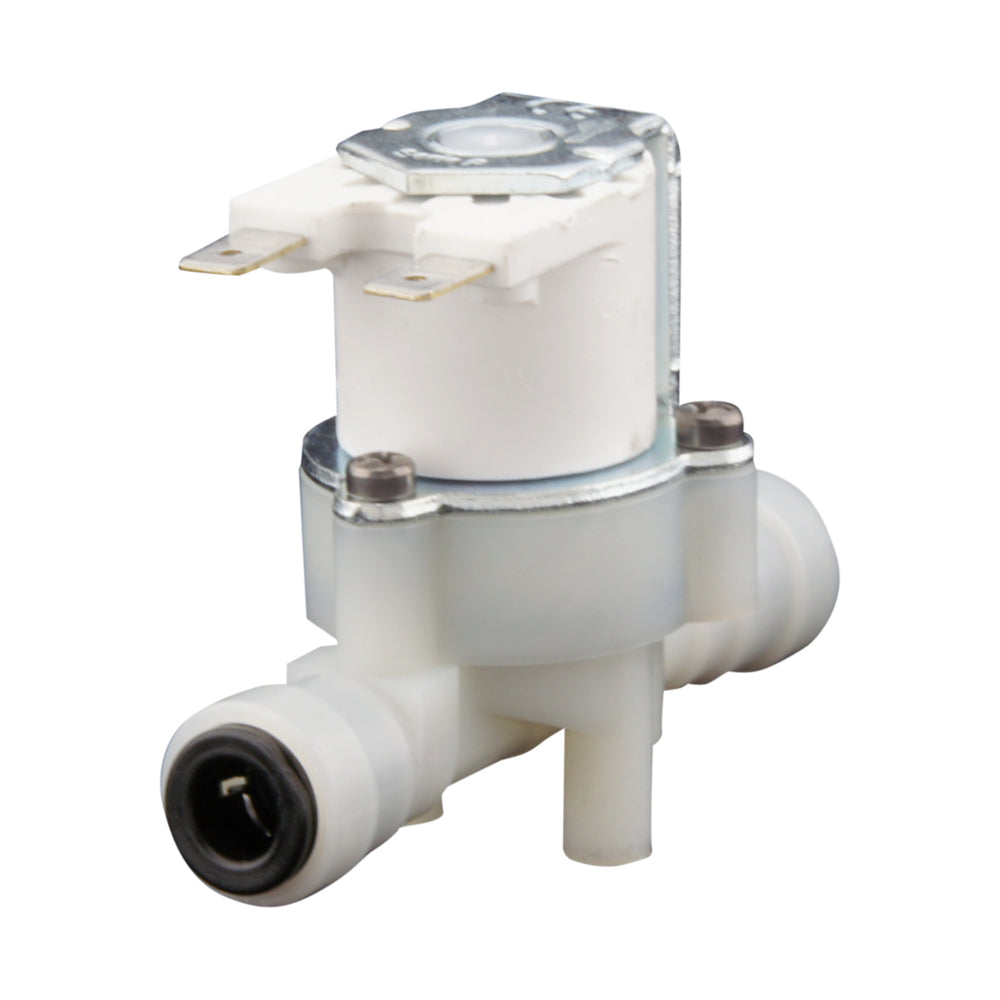

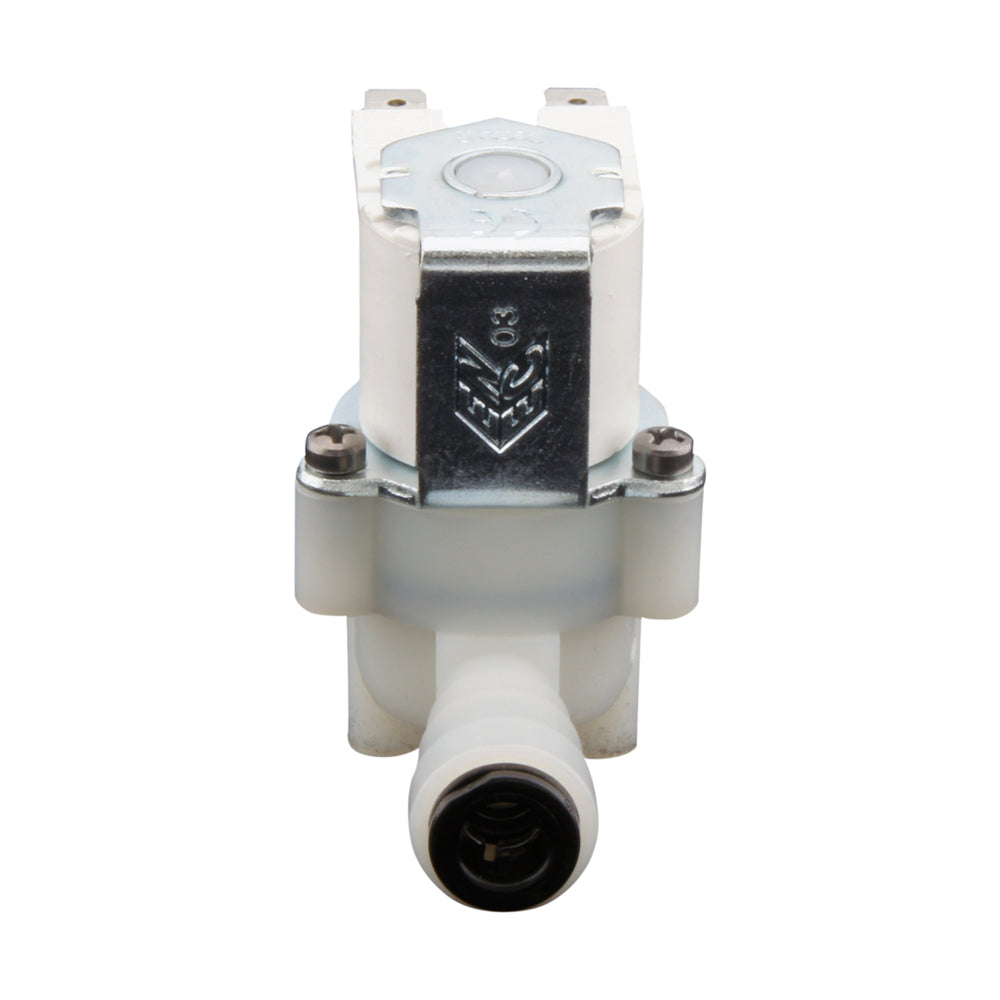

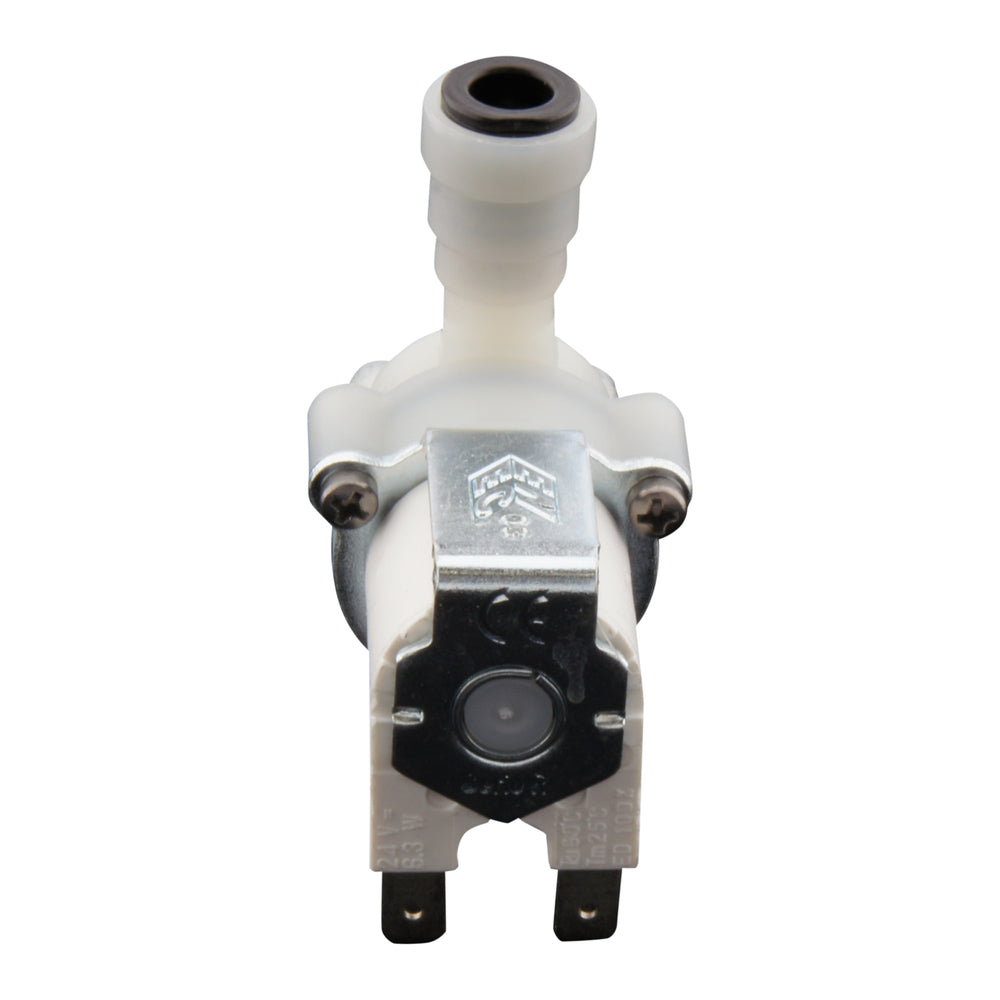

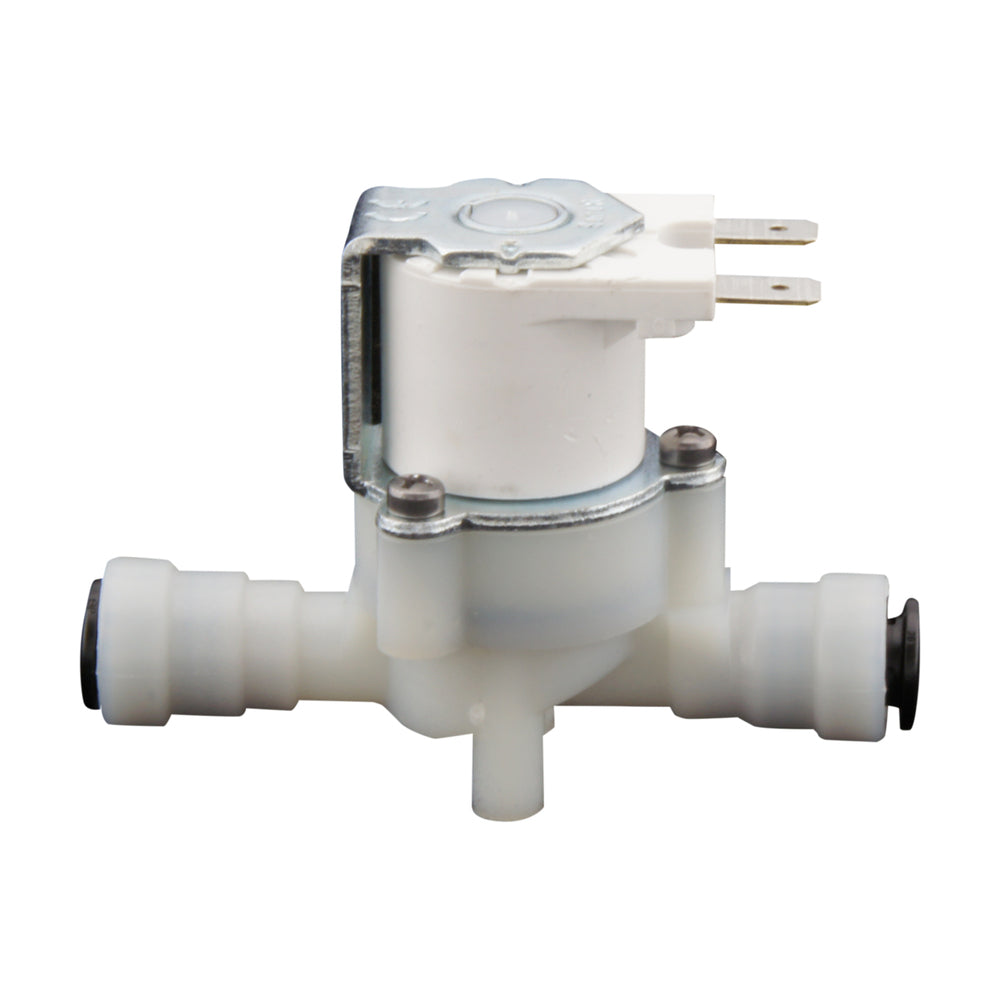

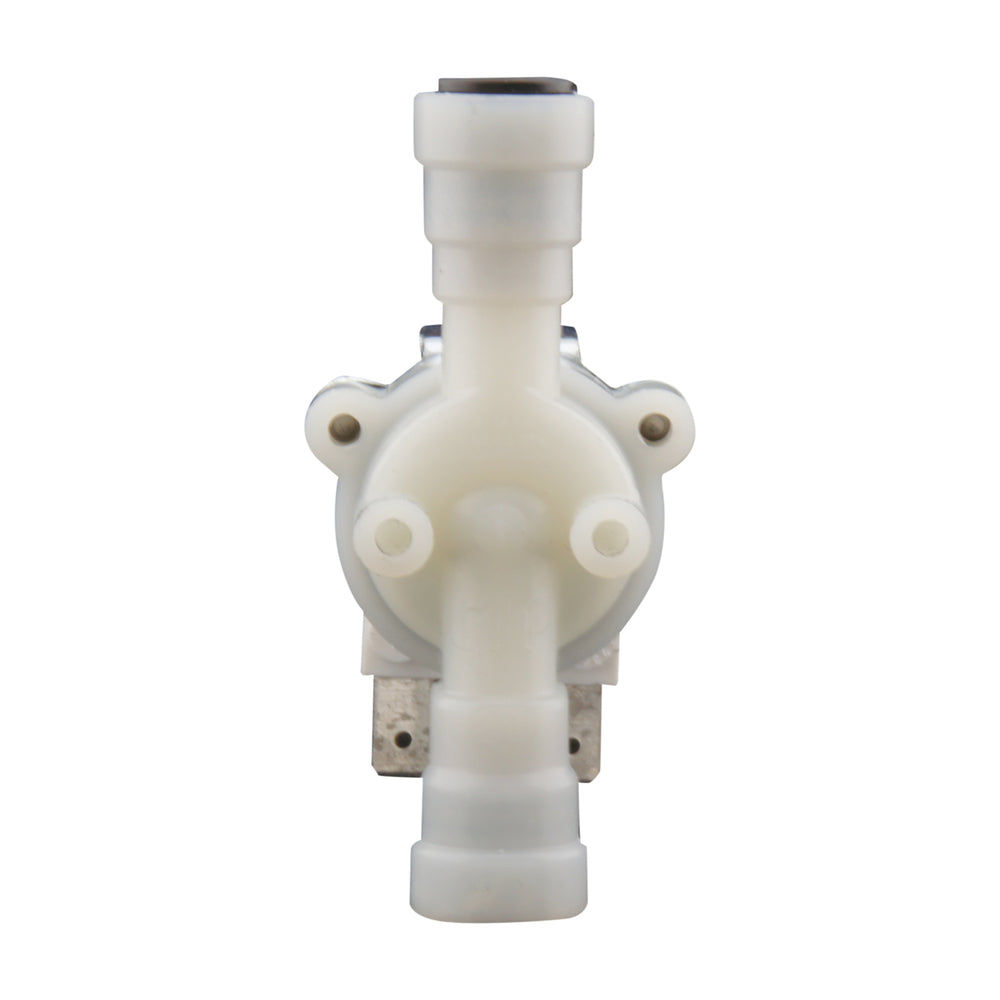

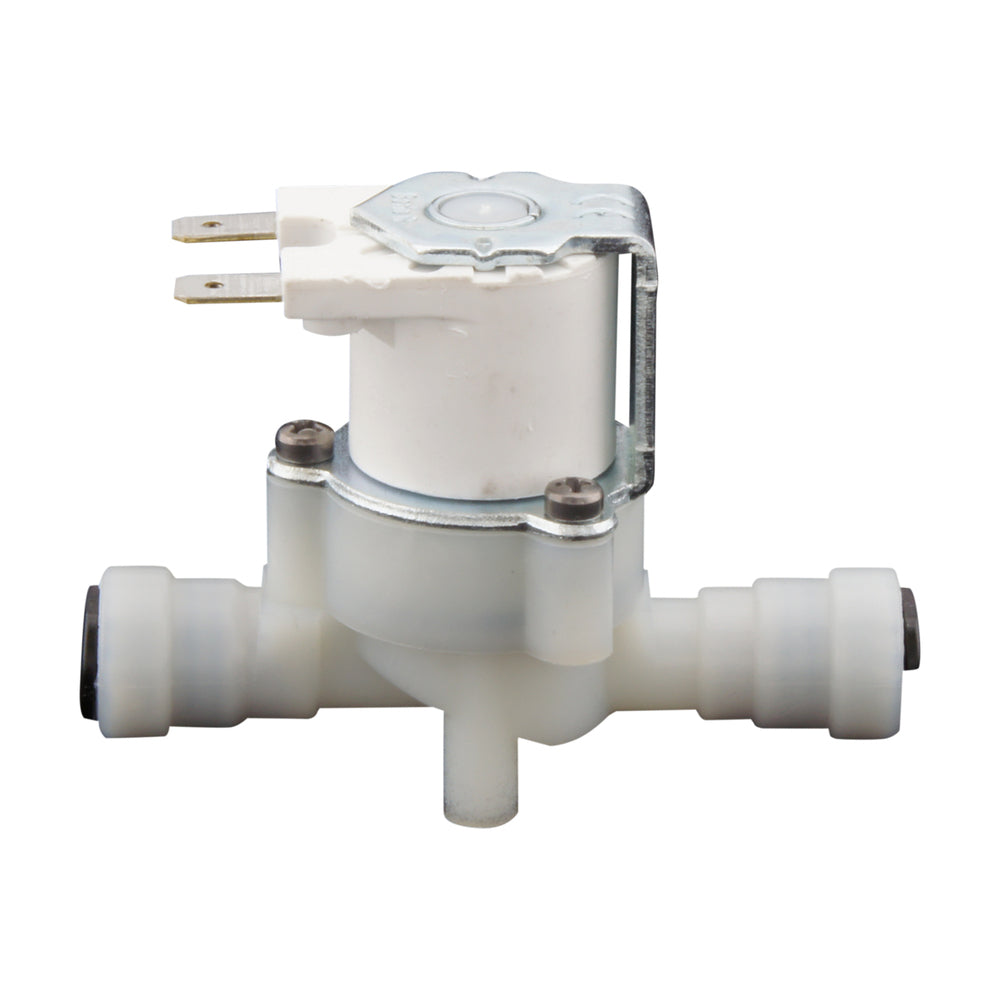

Electrovanne (marque RPE) avec des connexions push-in de 8mm et une bobine de 24V AC. Fonction de circuit : Normalement fermé. Convient pour les fluides propres (max 60°C) avec une pression de fonctionnement de 0.2-10bar (fonctionnement indirect). Boîtier en nylon avec joint en NBR. L'orifice est de 8mm, la valeur Kv est de 0.95m3/h (15.8 l/min à dP=1 bar, eau).
Bobine incluseAvis : Ce produit est discontinué et remplacé parV3HGD
Description
La vanne à commande indirecte nécessite une pression différentielle positive de 0,2 bar. Pour un système fermé, tel qu'une unité de refroidissement, une vanne à commande directe ou une vanne à bille électrique est plus appropriée. L'orifice est de 8 mm et la valeur de Kv est de 0,95m3/h. La valeur Kv est utilisée pour tableau de résistance chimique pour d'autres milieux.
Les électrovannes sont des vannes à commande électrique qui s'ouvrent ou se ferment au moyen d'un courant électrique passant par un solénoïde (bobine). Tant qu'ils sont alimentés en électricité, ils consomment de l'énergie. Ils s'ouvrent et se ferment rapidement. Ils sont sensibles à la saleté et ne peuvent être utilisés qu'avec des liquides ou des gaz propres.
Important
- Utilisez des liquides ou des gaz propres. Les électrovannes sont très sensibles à la saleté.
- N'alimentez pas la bobine lorsque celle-ci est retirée de la vanne. La bobine va surchauffer et risque de brûler.
- Les vannes à commande indirecte ont besoin d'une pression différentielle pour fonctionner. Un système fermé, tel qu'un système de chauffage central, présente généralement une pression différentielle inconnue et probablement trop faible.
- Assurez-vous que la vanne est adaptée à l'application et que les matériaux sont adaptés au milieu et à la température.
Descriptions
| Terme | Description | ||||||||||||||||||
| Electrovanne | Vanne à commande électromécanique. Un courant électrique passant par un solénoïde est utilisé pour ouvrir ou fermer la vanne. | ||||||||||||||||||
| Exploitation indirecte | Les électrovannes à commande indirecte ou servo utilisent la pression différentielle du fluide pour ouvrir ou fermer la vanne. La pression différentielle minimale est généralement de 0,5 bar. Comme c'est la pression du fluide qui est utilisée, une bobine relativement petite peut actionner un grand diaphragme et donc un débit élevé. | ||||||||||||||||||
| 2/2 voies | 2 orifices (entrée et sortie) et 2 positions (ouverte et fermée). | ||||||||||||||||||
| Normalement fermé | La vanne s'ouvre lorsque la bobine est sous tension (Normalement fermée ou NC). | ||||||||||||||||||
| NBR | Le NBR (caoutchouc nitrile) est utilisé comme matériau d'étanchéité. Convient à l'air, à l'eau et aux huiles. Le NBR ne convient pas à l'ozone ou à l'acétone. L'EPDM est préférable à l'eau chaude, à la vapeur et aux substances alcalines. Pour la plupart des autres fluides, le FKM (Viton) constitue une alternative plus résistante et durable. Voir le calculateur de dimensionnement des vannes. | ||||||||||||||||||
| 8mm pouce | Filetage de tuyau en pouce G8mm (BSPP). Déterminez la taille de la vanne en fonction du débit souhaité et du diamètre du tuyau. Grâce à la gamme de raccords, vous pouvez connecter la vanne au type de tuyau souhaité.
|
