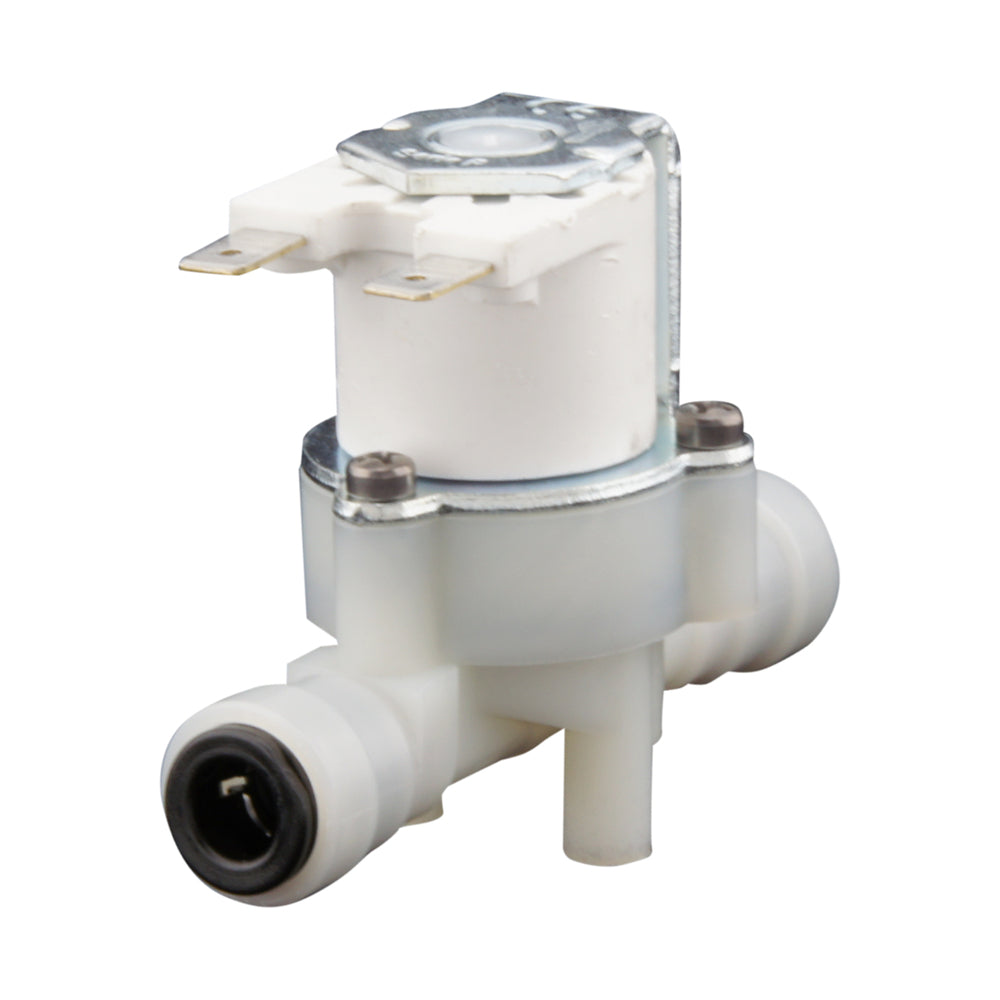

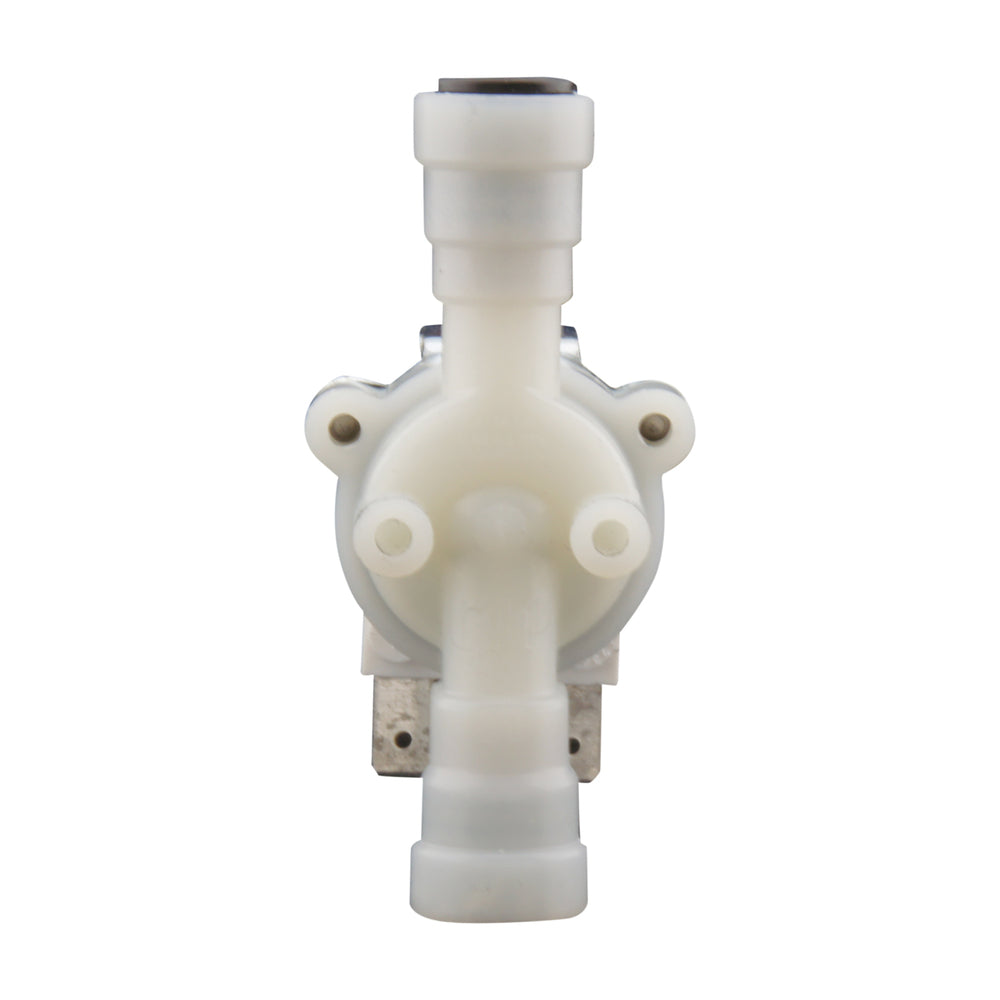

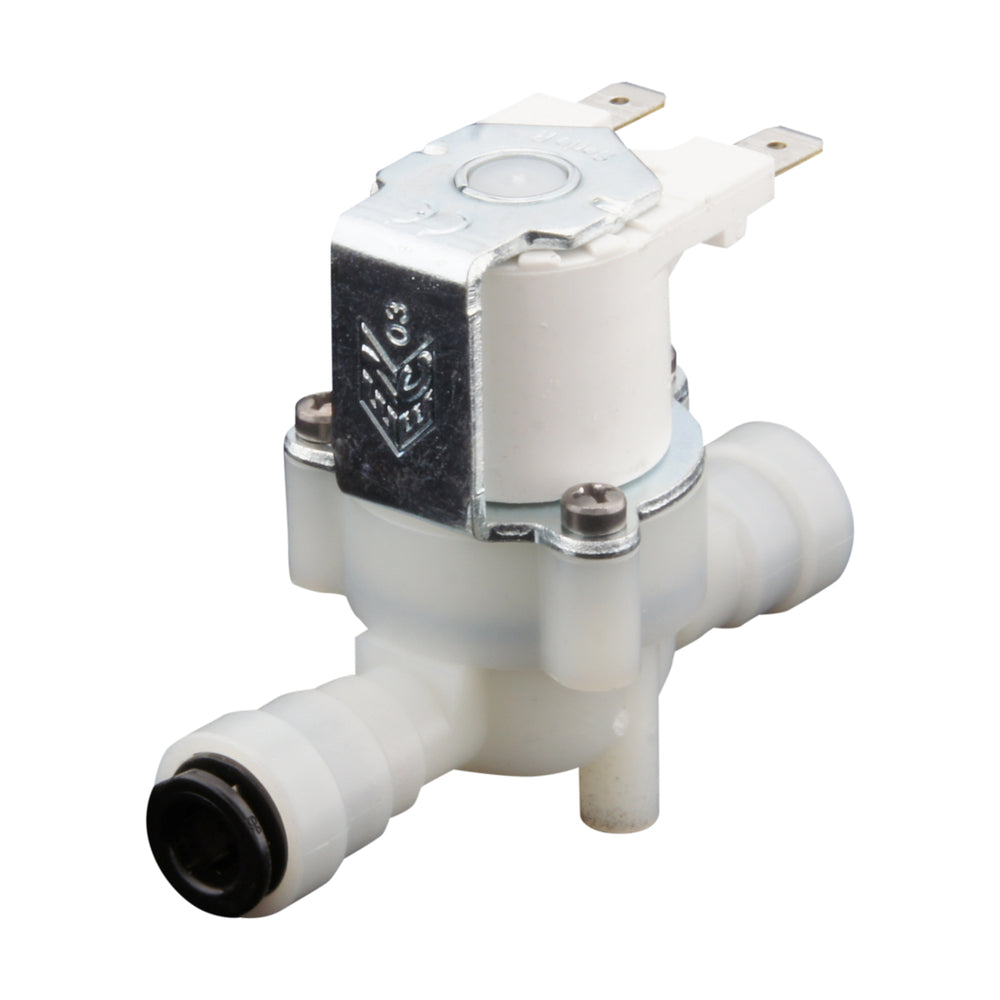

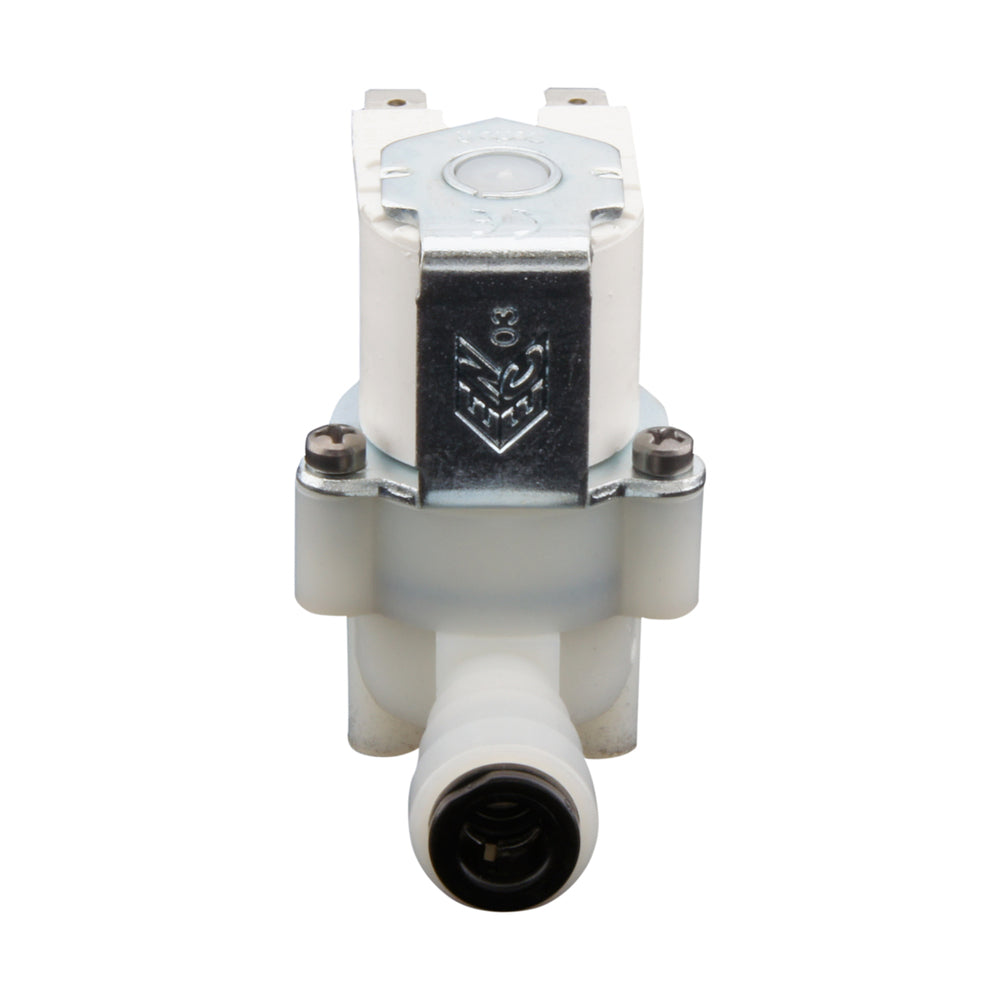

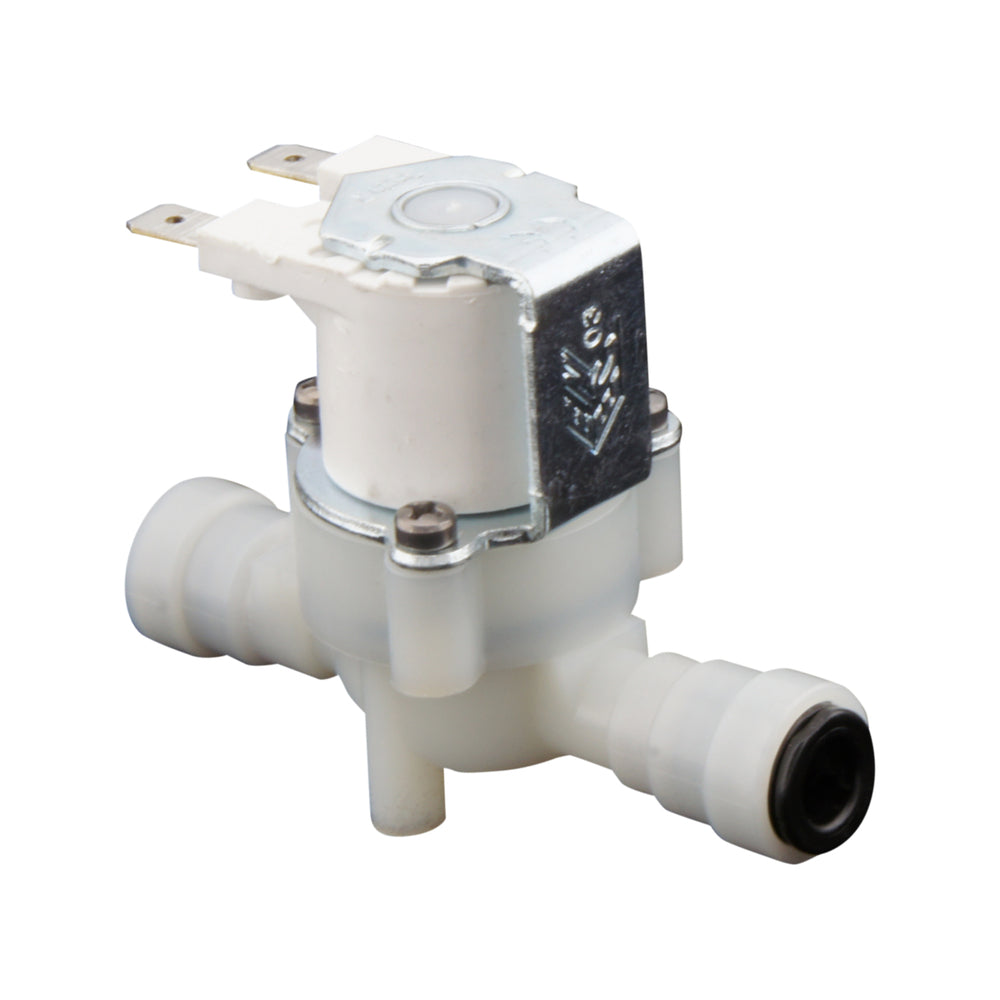

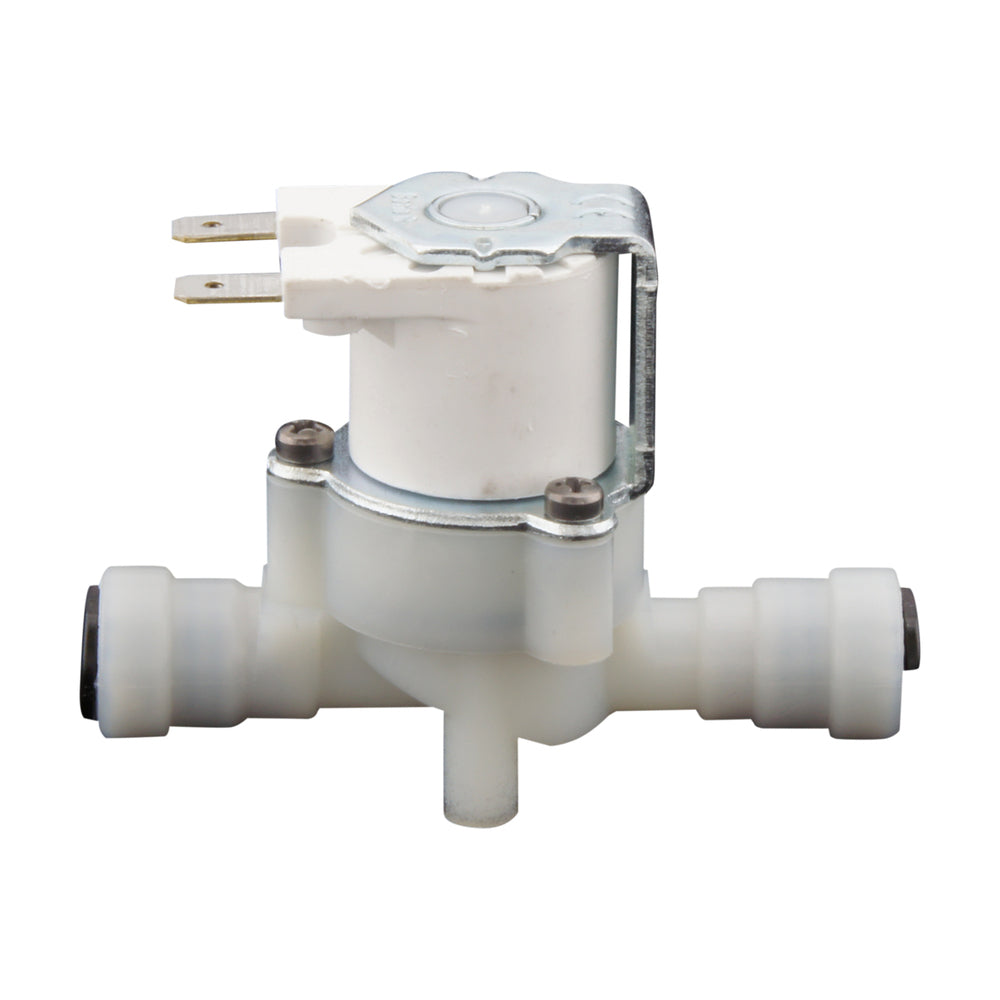

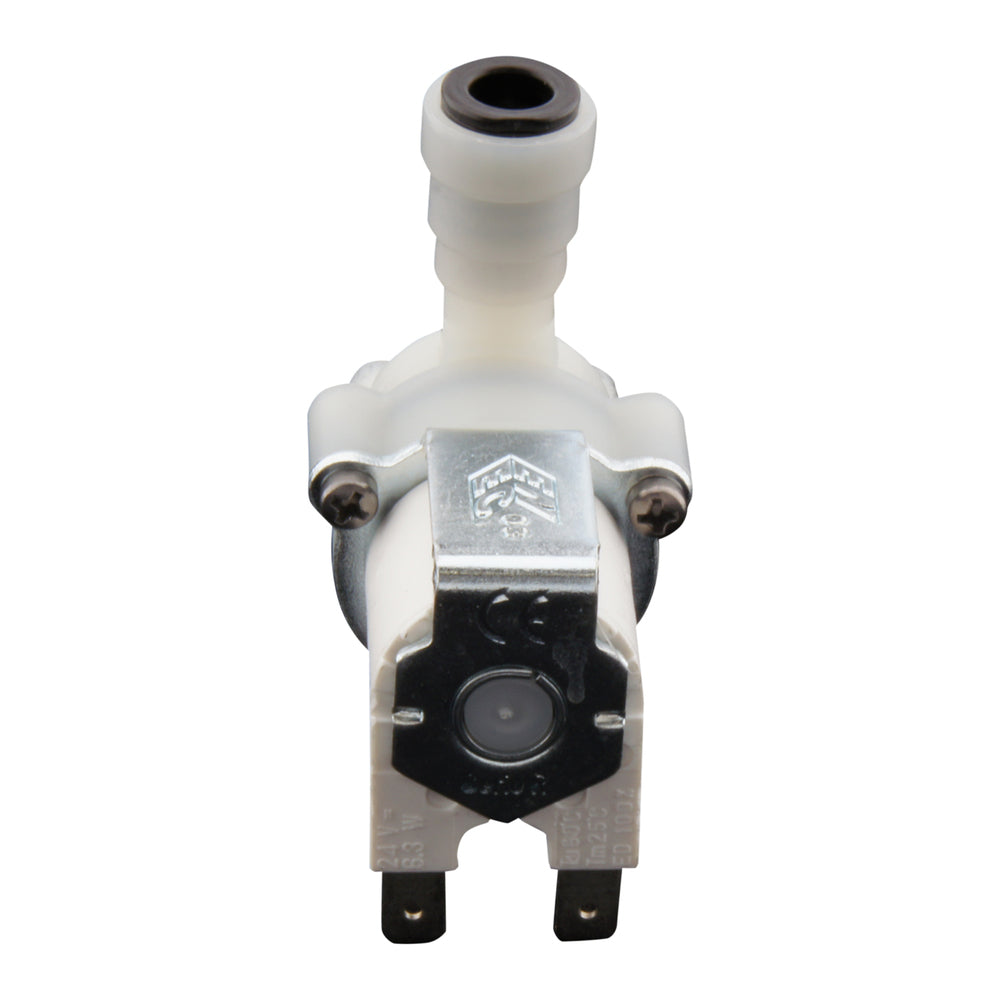

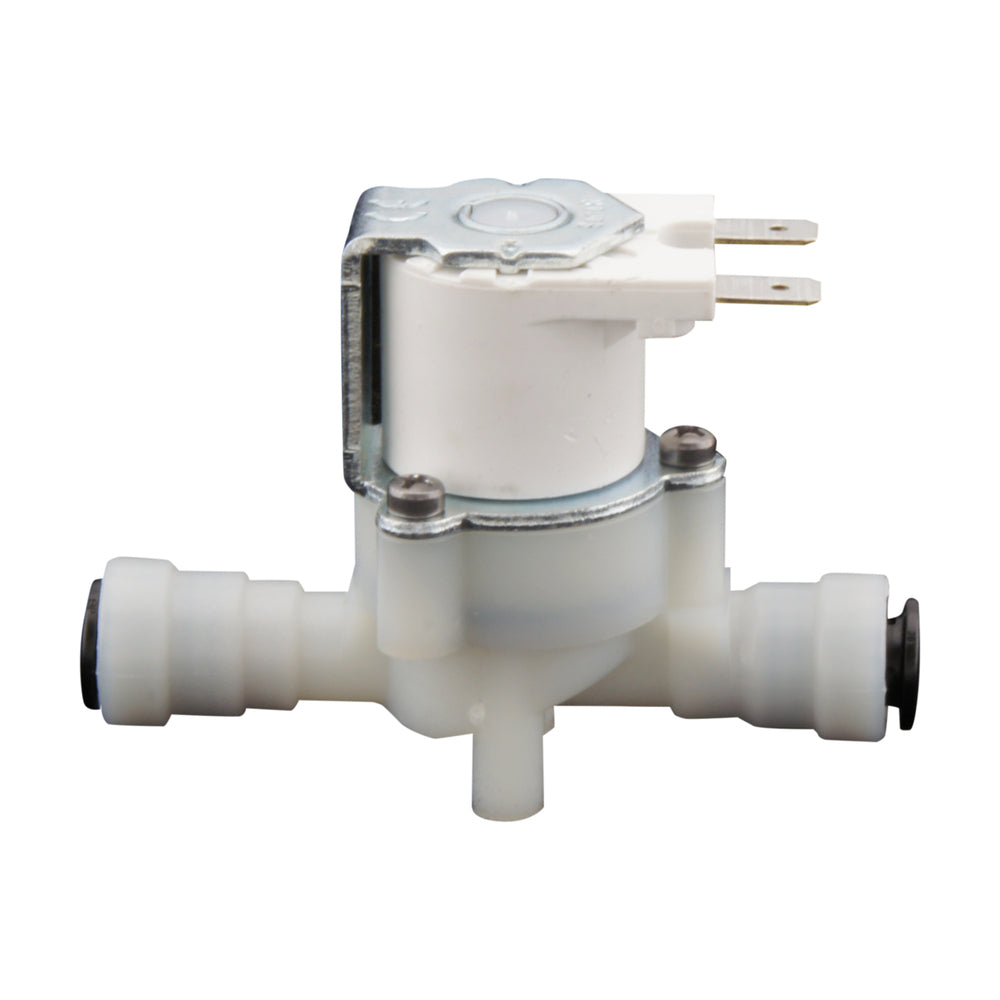

Electrovanne RPE Push-In 6mm Nylon NBR 0.2-10bar 24V AC Food
Avis : Ce produit est discontinué et remplacé parV3HGA

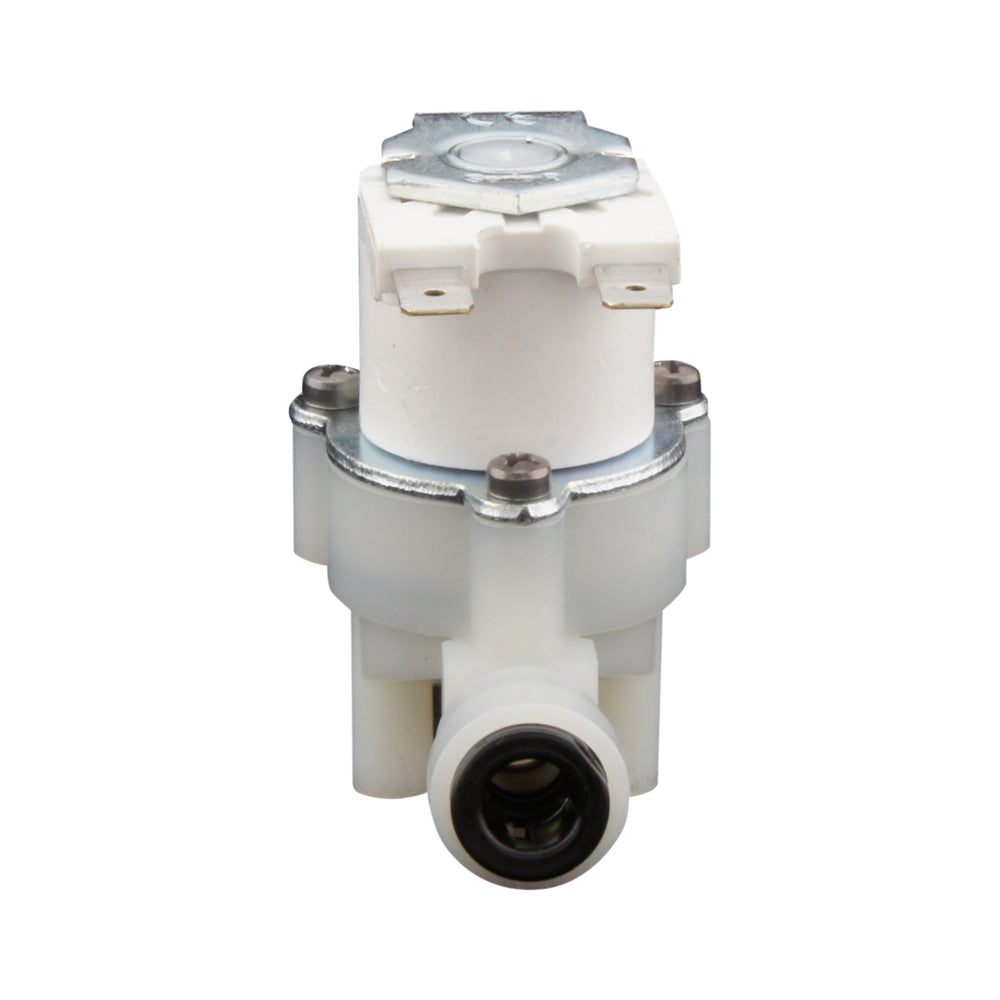

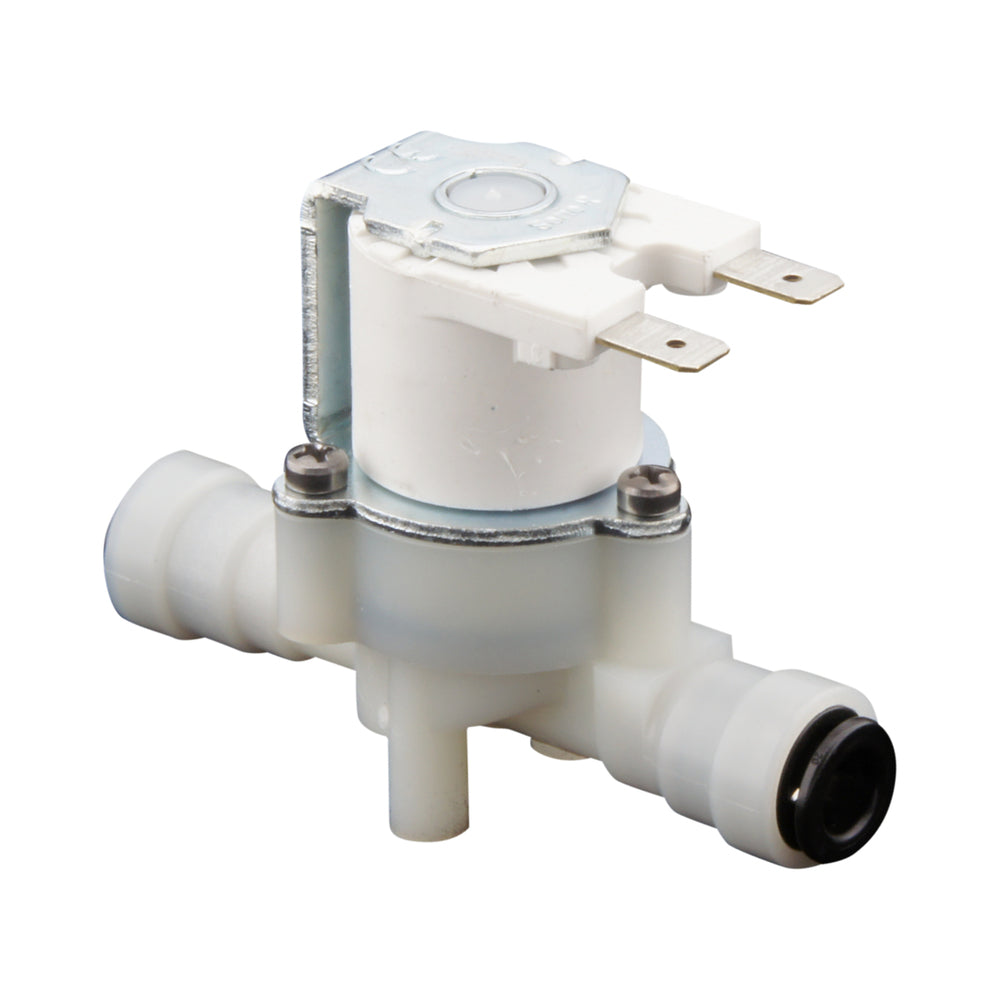

Electrovanne (marque RPE) avec connexions push-in 6mm et bobine 24V AC. Fonction de circuit : Normalement fermé. Convient pour les fluides propres (max 60°C) avec une pression de fonctionnement de 0.2-10bar (fonctionnement indirect). Boîtier en nylon avec joint en NBR. L'orifice est de 10mm, la valeur Kv est de 0.95m3/h (15.8 l/min à dP=1 bar, eau).
Bobine incluseAvis : Ce produit est discontinué et remplacé parV3HGA
Description
La vanne à commande indirecte necessite une pression differentielle positive de 0,2 bar. Pour un système ferme, tel qu'une unite de refroidissement, une vanne à commande directe ou une vanne à bille electrique est plus appropriee. L'orifice est de 10 mm et la valeur Kv est de 0,95m3/h. La valeur Kv est utilisee pour tableau de resistance chimique pour d'autres milieux.
Les electrovannes sont des vannes à commande electrique qui s'ouvrent ou se ferment au moyen d'un courant electrique passant par un solenoïde (bobine). Tant qu'ils sont alimentes en electricite, ils consomment de l'energie. Ils s'ouvrent et se ferment rapidement. Ils sont sensibles à la salete et ne peuvent être utilises qu'avec des liquides ou des gaz propres.
Important
- Utilisez des liquides ou des gaz propres. Les electrovannes sont très sensibles à la salete.
- N'alimentez pas la bobine lorsque celle-ci est retiree de la vanne. La bobine va surchauffer et risque de brûler.
- Les vannes à commande indirecte ont besoin d'une pression differentielle pour fonctionner. Un système ferme, tel qu'un système de chauffage central, presente generalement une pression differentielle inconnue et probablement trop faible.
- Assurez-vous que la vanne est adaptee à l'application et que les materiaux sont adaptes au milieu et à la temperature.
Descriptions
| Terme | Description | ||||||||||||||||||
| Electrovanne | Vanne à commande electromecanique. Un courant electrique passant par un solenoïde est utilise pour ouvrir ou fermer la vanne. | ||||||||||||||||||
| Exploitation indirecte | Les electrovannes à commande indirecte ou servo utilisent la pression differentielle du fluide pour ouvrir ou fermer la vanne. La pression differentielle minimale est generalement de 0,5 bar. Comme c'est la pression du fluide qui est utilisee, une bobine relativement petite peut actionner un grand diaphragme et donc un debit eleve. | ||||||||||||||||||
| 2/2 voies | 2 orifices (entree et sortie) et 2 positions (ouverte et fermee). | ||||||||||||||||||
| Normalement ferme | La vanne s'ouvre lorsque la bobine est sous tension (Normalement fermee ou NC). | ||||||||||||||||||
| NBR | Le NBR (caoutchouc nitrile) est utilise comme materiau d'etancheite. Convient à l'air, à l'eau et aux huiles. Le NBR ne convient pas à l'ozone ou à l'acetone. L'EPDM est preferable à l'eau chaude, à la vapeur et aux substances alcalines. Pour la plupart des autres fluides, le FKM (Viton) constitue une alternative plus resistante et durable. Voir le calculateur de dimensionnement des vannes. | ||||||||||||||||||
| 6mm pouce | Filetage de tuyau en pouce G6mm (BSPP). Determinez la taille de la vanne en fonction du debit souhaite et du diamètre du tuyau. Grâce à la gamme de raccords, vous pouvez connecter la vanne au type de tuyau souhaite.
|
