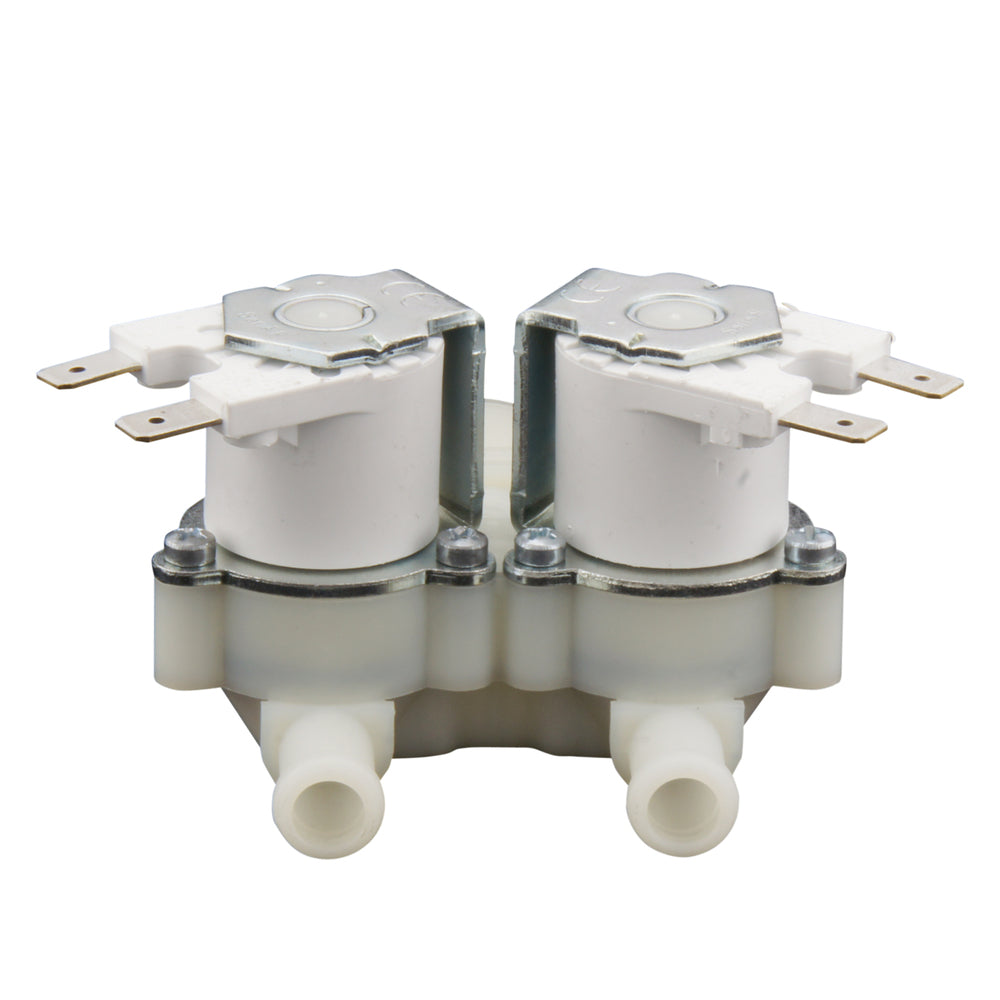

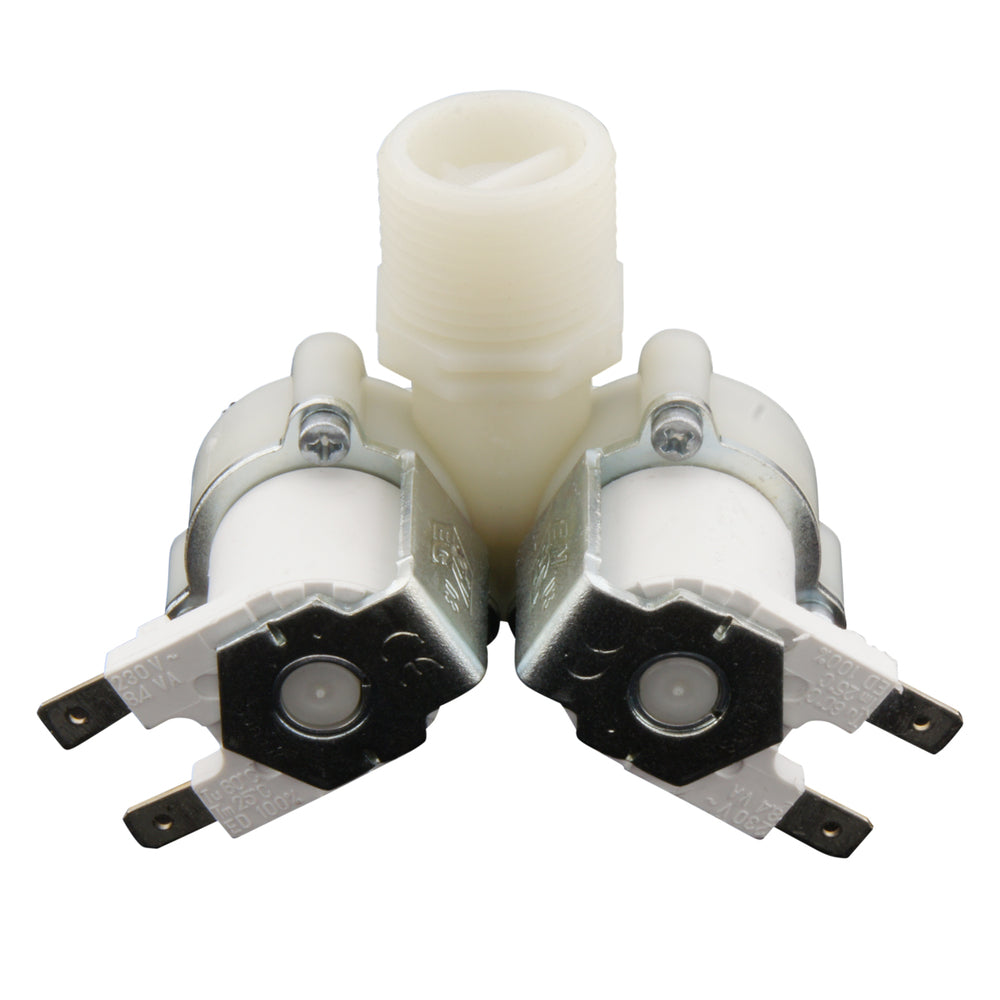

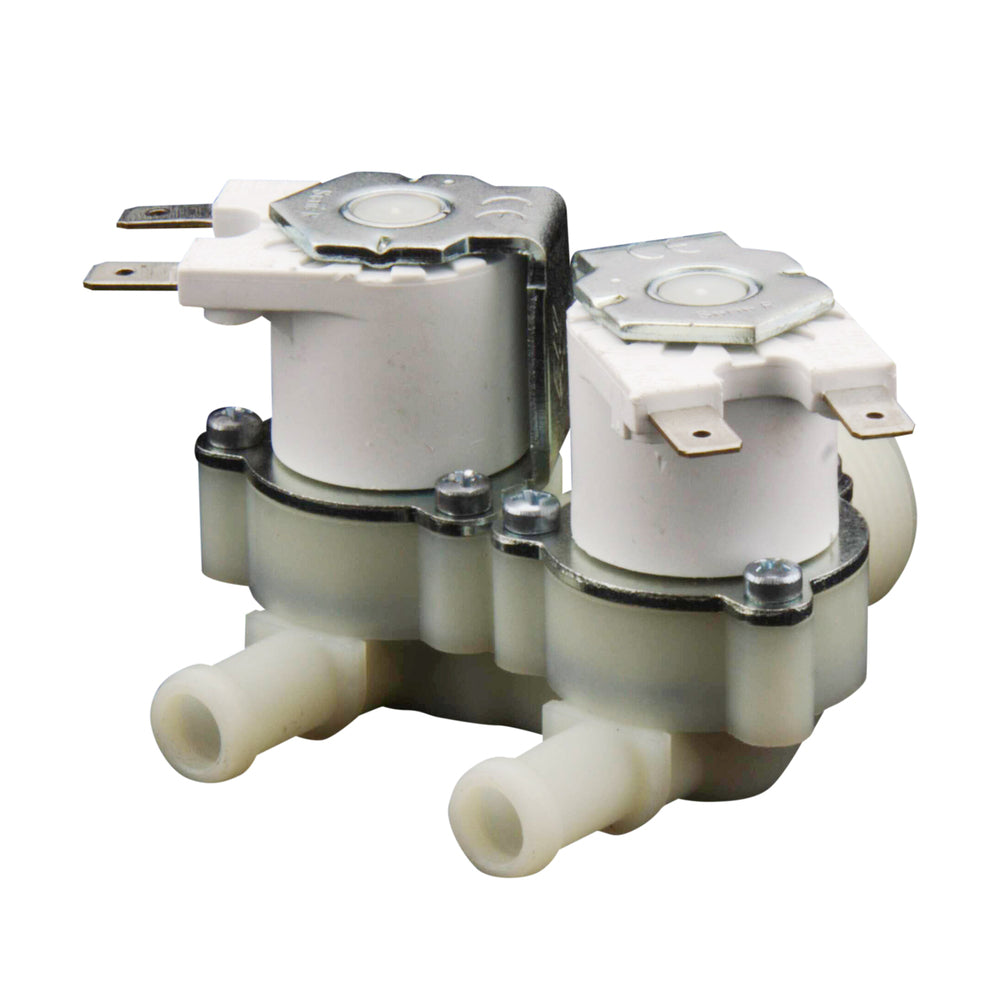

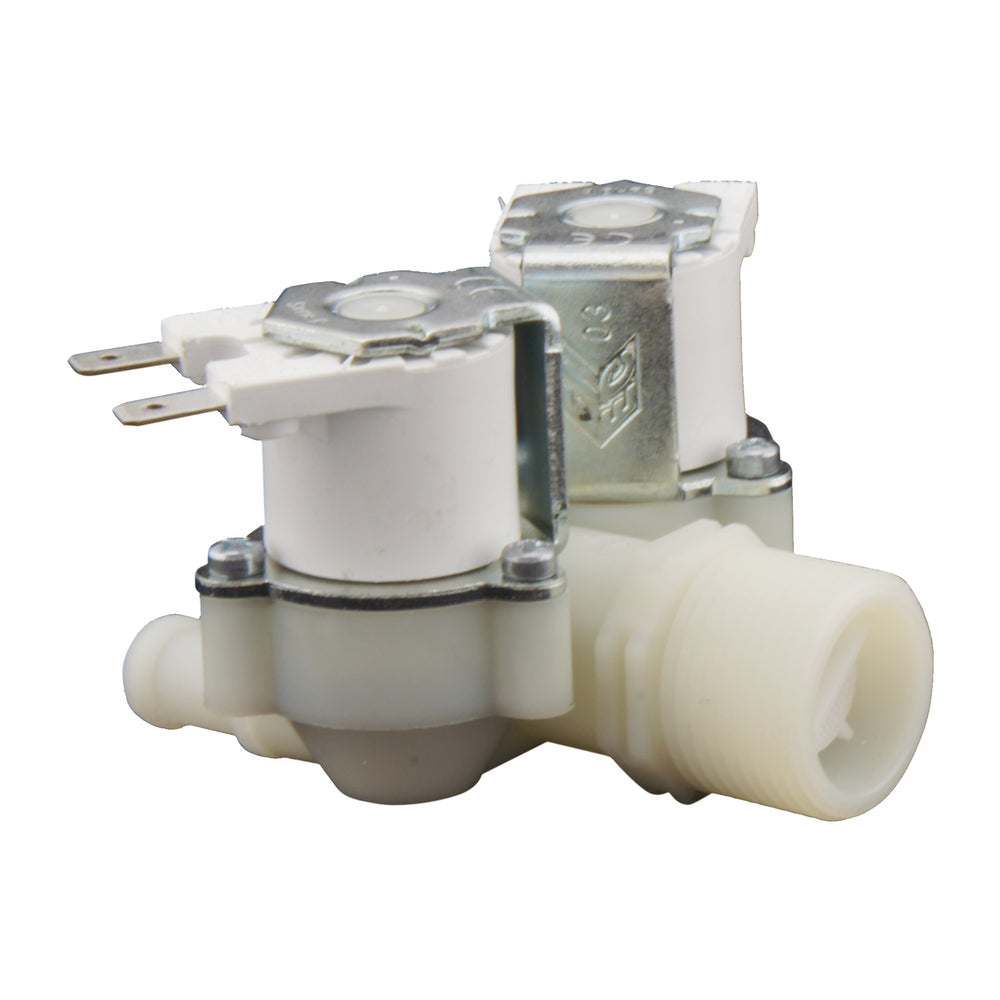

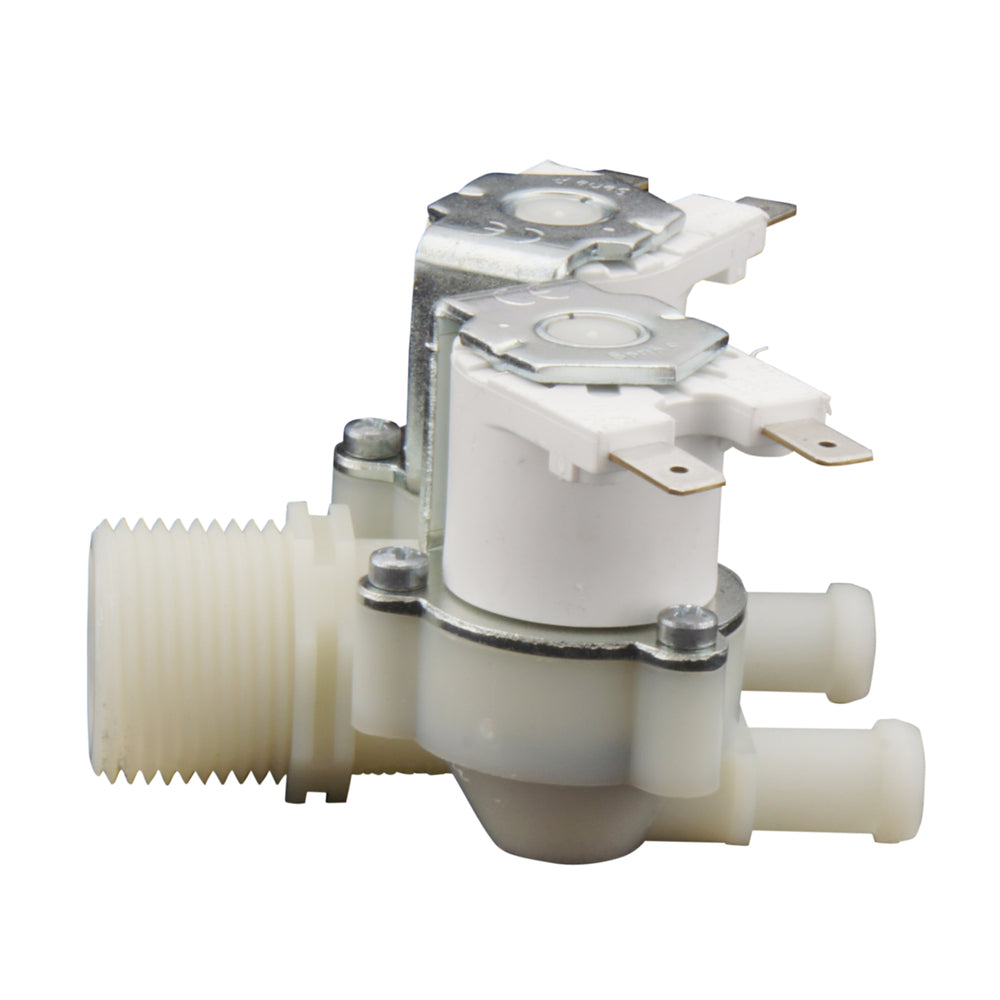

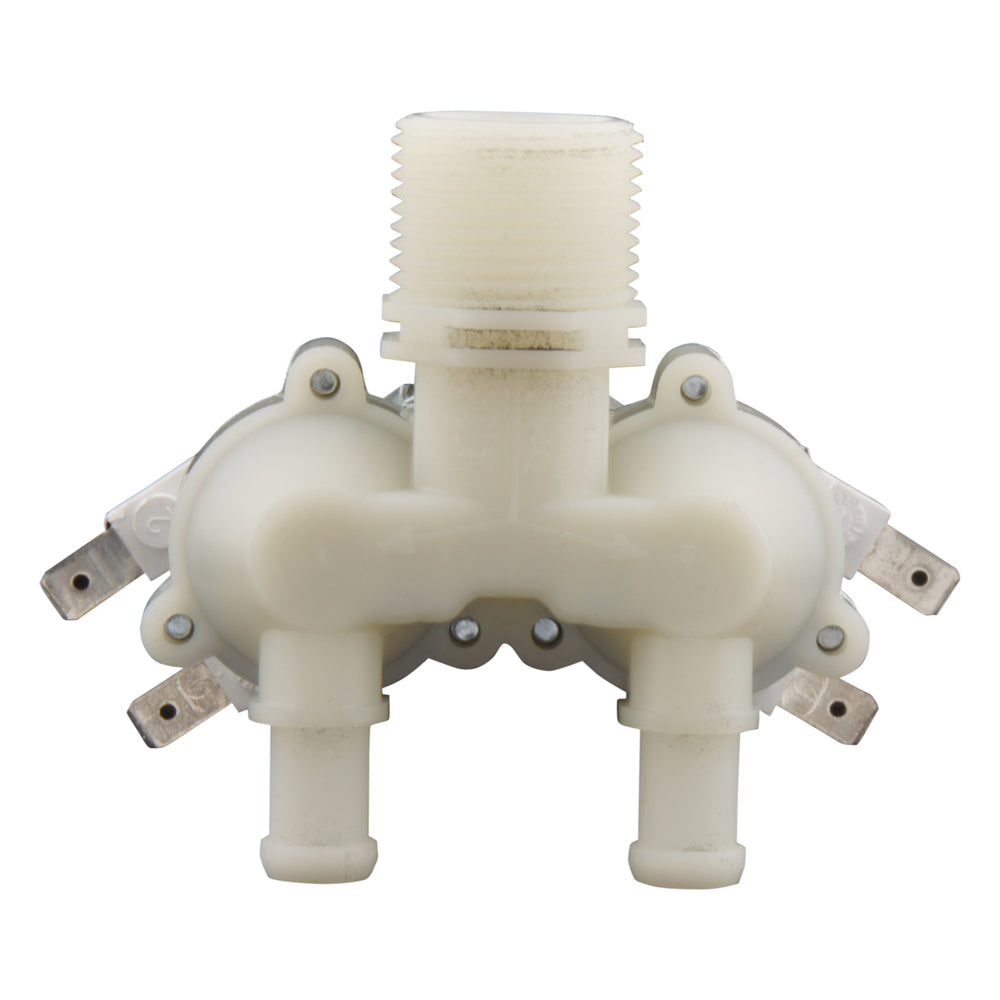

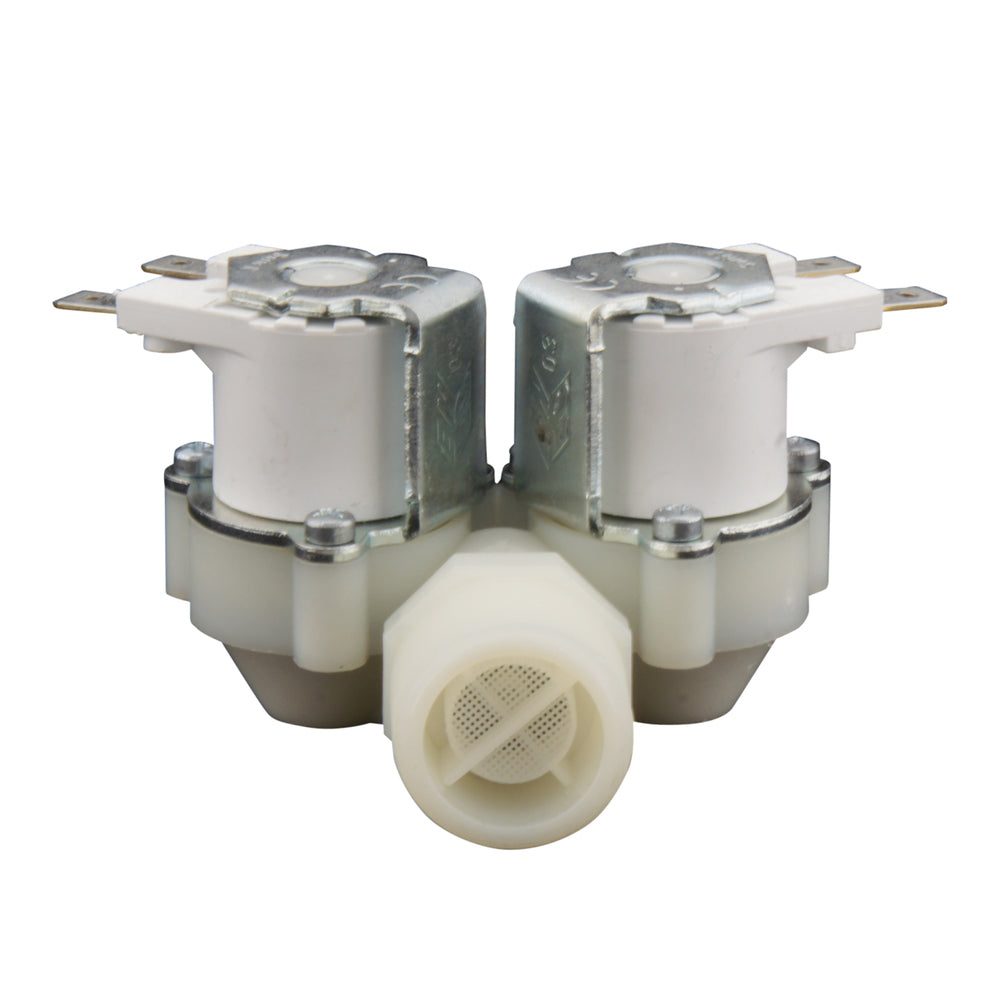

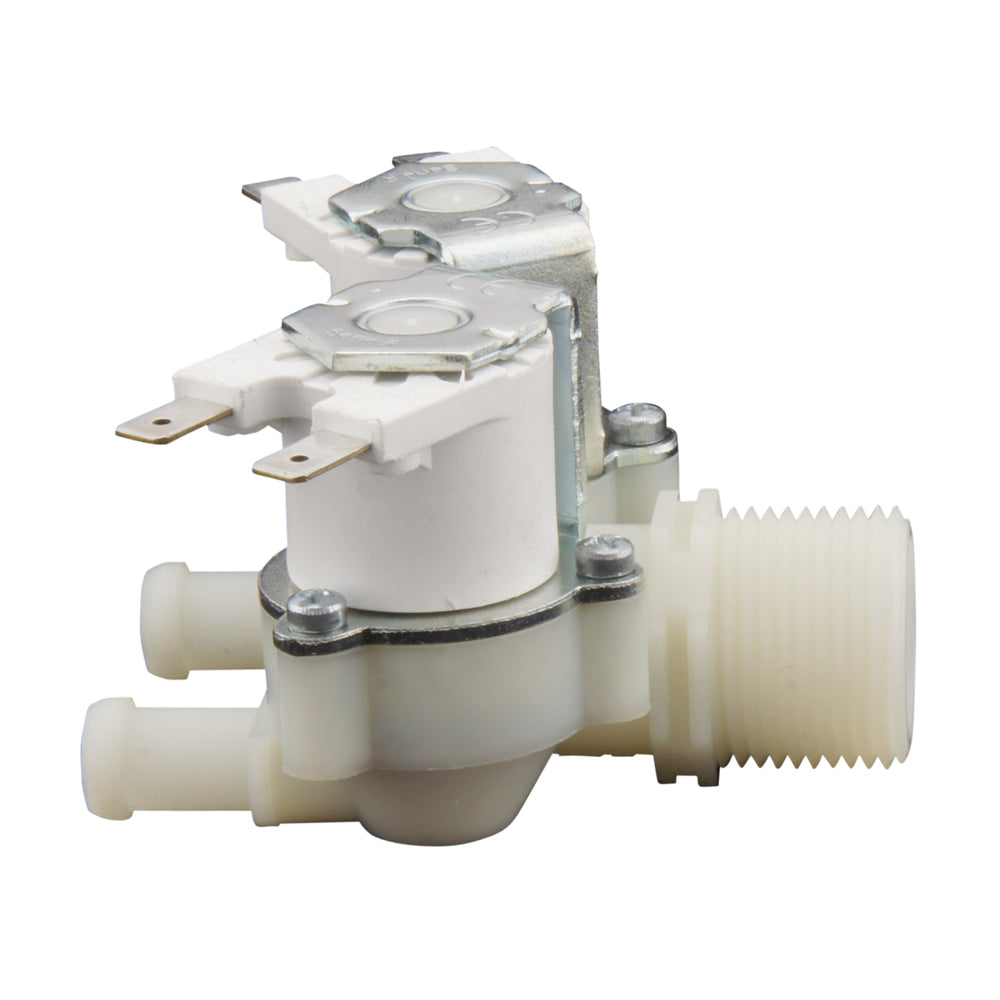

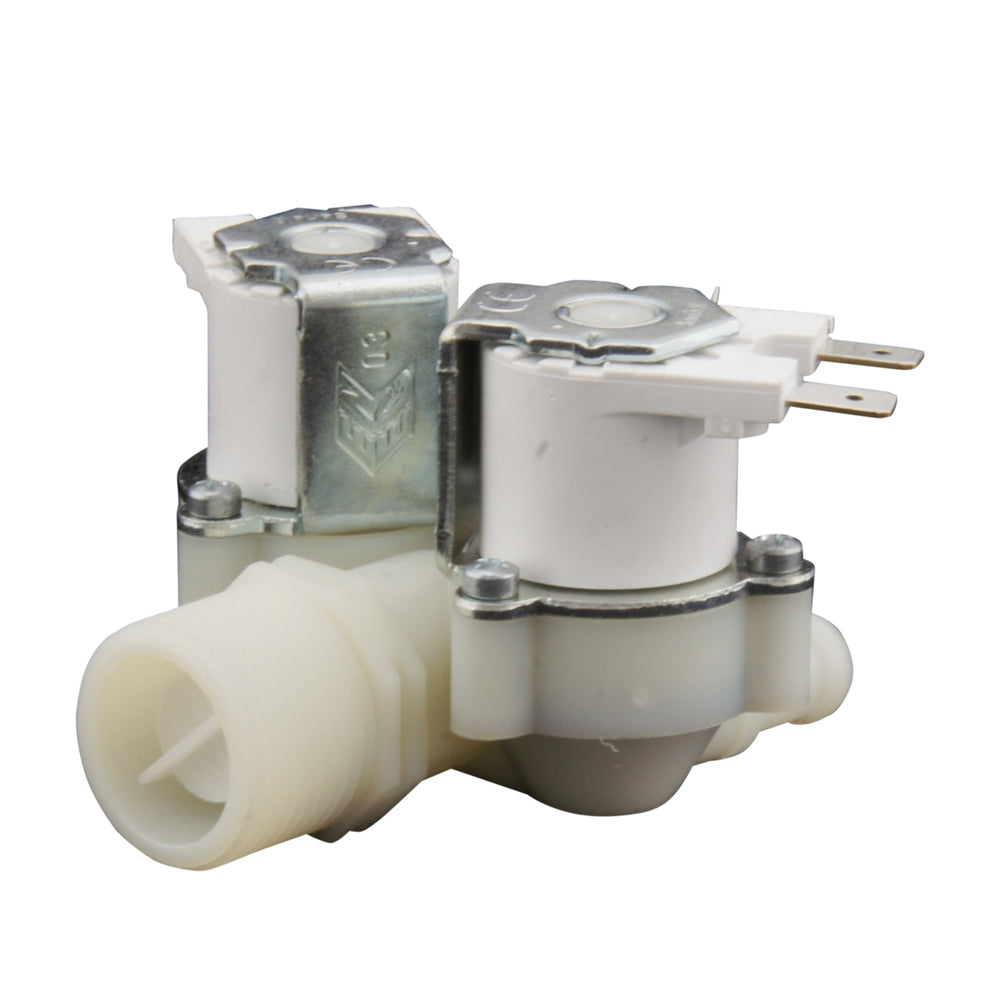

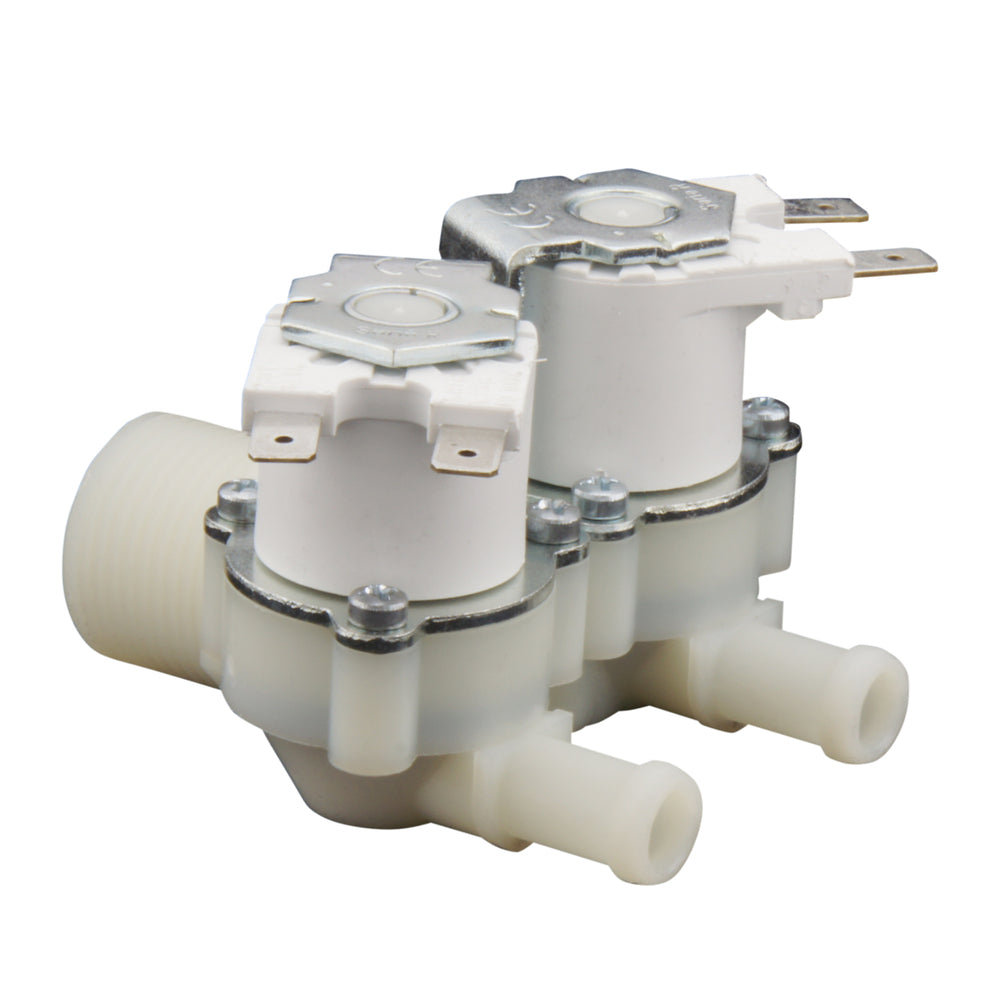

Electrovanne RPE double 3/4''x10mm nylon NBR 180° 0.2-10bar 24V DC
Avis : Ce produit est discontinué et remplacé parV3HGU
Électrovanne (marque RPE) avec filetage 3/4 de pouce et bobine 24V DC. Fonctionnement du circuit : Normalement fermé. Convient aux fluides propres (max. 60°C) avec une pression de fonctionnement de 0,2 à 10 bars (fonctionnement indirect). Boîtier en nylon avec joint NBR. L'orifice est de 10 mm, la valeur Kv est de 0,83 m3/h(13,8 l/min à dP=1 bar, eau).
Y compris la bobineAvis : Ce produit est discontinué et remplacé parV3HGU
Description
La vanne à commande indirecte nécessite une pression différentielle positive de 0,2 bar. Pour un système fermé, tel qu'une unité de refroidissement, une vanne à commande directe ou un robinet à boisseau sphérique électrique est plus approprié. L'orifice est de 10 mm et la valeur Kv est de 0,83m3/h. La valeur Kv est utilisée pour tableau de résistance chimique pour d'autres milieux.
Les électrovannes sont des vannes à commande électrique qui s'ouvrent ou se ferment au moyen d'un courant électrique traversant un solénoïde (bobine). Tant qu'ils sont alimentés en électricité, ils consomment de l'énergie. Ils s'ouvrent et se ferment rapidement. Ils sont sensibles à la saleté et ne peuvent être utilisés qu'avec des liquides ou des gaz propres.
Important
- Utiliser des liquides ou des gaz propres. Les électrovannes sont très sensibles à la saleté.
- Ne pas alimenter la bobine lorsqu'elle est retirée de la vanne. La bobine surchauffe et risque de griller.
- Les vannes à commande indirecte ont besoin d'une pression différentielle pour fonctionner. Un système fermé, tel qu'un système de chauffage central, a généralement une pression différentielle inconnue et probablement trop faible.
- Assurez-vous que la vanne est adaptée à l'application et que les matériaux sont adaptés au fluide et à la température.
Descriptions
| Durée | Description | ||||||||||||||||||
| Électrovanne | Vanne à commande électromécanique. Un courant électrique traversant un solénoïde est utilisé pour ouvrir ou fermer la vanne. | ||||||||||||||||||
| Exploitation indirecte | Les électrovannes indirectes ou à servocommande utilisent la pression différentielle du fluide pour ouvrir ou fermer la vanne. La pression différentielle minimale est généralement de 0,5 bar. La pression du fluide étant utilisée, une bobine relativement petite peut actionner un grand diaphragme et donc un débit élevé. | ||||||||||||||||||
| 2/2 voies | 2 orifices (entrée et sortie) et 2 positions (ouvert et fermé). | ||||||||||||||||||
| Normalement fermé | La vanne s'ouvre lorsque la bobine est alimentée (normalement fermée ou NC). | ||||||||||||||||||
| NBR | Le NBR (caoutchouc nitrile) est utilisé comme matériau d'étanchéité. Convient pour l'air, l'eau et les huiles. Le NBR ne convient pas à l'ozone ou à l'acétone. L'EPDM est préférable pour l'eau chaude, la vapeur et les substances alcalines. Pour la plupart des autres fluides, le FKM (Viton) est une alternative plus résistante et durable. Voir le calculateur de dimensionnement des vannes. | ||||||||||||||||||
| 3/4 pouces | Filetage G3/4 pouces (BSPP). Déterminer la taille de la vanne en fonction du débit souhaité et du diamètre de la conduite. Grâce à la gamme de raccords, vous pouvez raccorder la vanne au type de tuyau souhaité.
|
