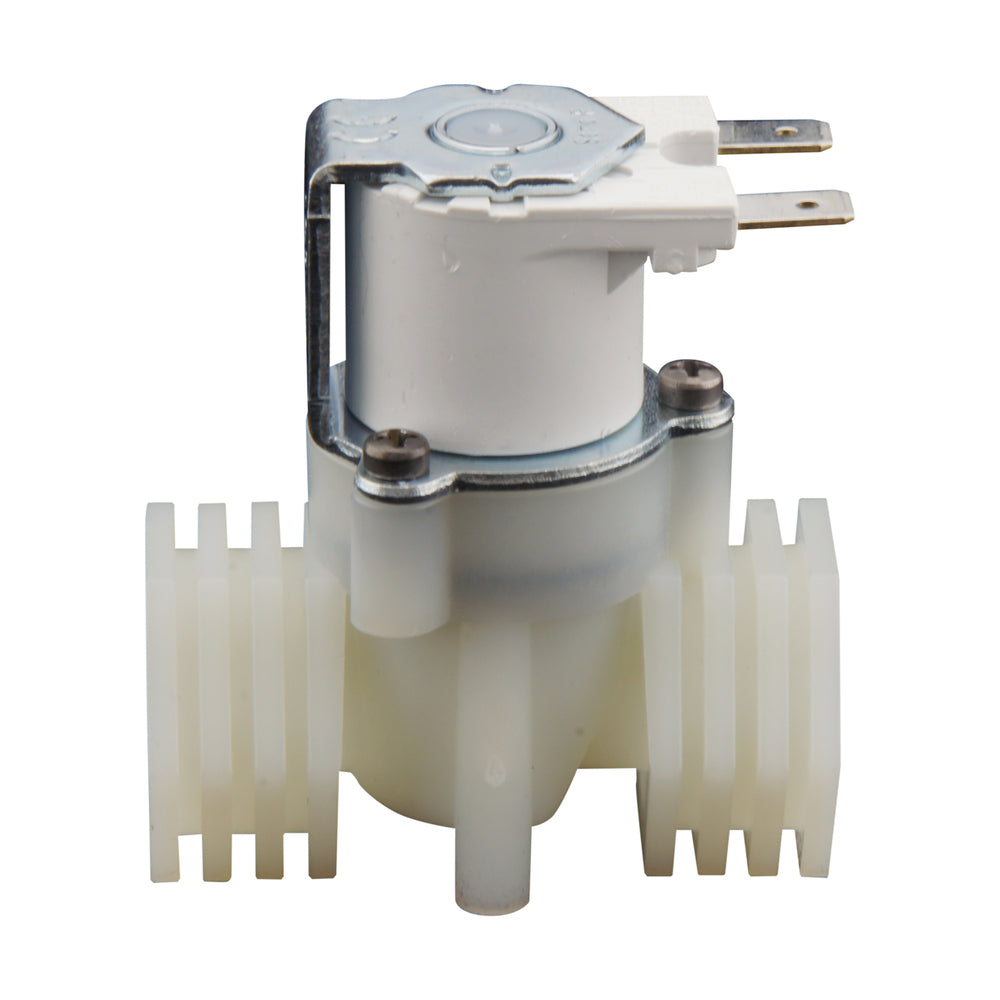

Electrovanne RPE 1/2'' nylon NBR 0.2-10bar 24V AC Alimentaire
Avis : Ce produit est discontinué, une possible alternative est V3HGT
Electrovanne (marque RPE) avec filetage 1/2 pouce et bobine 24V AC. Fonctionnement du circuit : Normalement fermé. Convient aux fluides propres (max. 60°C) avec une pression de fonctionnement de 0,2 à 10 bars (fonctionnement indirect). Boîtier en nylon avec joint NBR. L'orifice est de 11 mm, la valeur Kv est de 0,96 m3/h (16 l/min à dP=1 bar, eau).
Y compris la bobineAvis : Ce produit est discontinué, une possible alternative est V3HGT
Description
La vanne à commande indirecte necessite une pression differentielle positive de 0,2 bar. Pour un système ferme, tel qu'une unite de refroidissement, une vanne à commande directe ou un robinet à boisseau spherique electrique est plus approprie. L'orifice est de 11 mm et la valeur Kv est de 0,96m3/h. La valeur Kv est utilisee pour tableau de resistance chimique pour d'autres milieux.
Les electrovannes sont des vannes à commande electrique qui s'ouvrent ou se ferment au moyen d'un courant electrique traversant un solenoïde (bobine). Tant qu'ils sont alimentes en electricite, ils consomment de l'energie. Ils s'ouvrent et se ferment rapidement. Ils sont sensibles à la salete et ne peuvent être utilises qu'avec des liquides ou des gaz propres.
Important
- Utiliser des liquides ou des gaz propres. Les electrovannes sont très sensibles à la salete.
- Ne pas alimenter la bobine lorsqu'elle est retiree de la vanne. La bobine surchauffe et risque de griller.
- Les vannes à commande indirecte ont besoin d'une pression differentielle pour fonctionner. Un système ferme, tel qu'un système de chauffage central, a generalement une pression differentielle inconnue et probablement trop faible.
- Assurez-vous que la vanne est adaptee à l'application et que les materiaux sont adaptes au fluide et à la temperature.
Descriptions
| Duree | Description | ||||||||||||||||||
| Électrovanne | Vanne à commande electromecanique. Un courant electrique traversant un solenoïde est utilise pour ouvrir ou fermer la vanne. | ||||||||||||||||||
| Exploitation indirecte | Les electrovannes indirectes ou à servocommande utilisent la pression differentielle du fluide pour ouvrir ou fermer la vanne. La pression differentielle minimale est generalement de 0,5 bar. La pression du fluide etant utilisee, une bobine relativement petite peut actionner un grand diaphragme et donc un debit eleve. | ||||||||||||||||||
| 2/2 voies | 2 orifices (entree et sortie) et 2 positions (ouvert et ferme). | ||||||||||||||||||
| Normalement ferme | La vanne s'ouvre lorsque la bobine est alimentee (normalement fermee ou NC). | ||||||||||||||||||
| NBR | Le NBR (caoutchouc nitrile) est utilise comme materiau d'etancheite. Convient pour l'air, l'eau et les huiles. Le NBR ne convient pas à l'ozone ou à l'acetone. L'EPDM est preferable pour l'eau chaude, la vapeur et les substances alcalines. Pour la plupart des autres fluides, le FKM (Viton) est une alternative plus resistante et durable. Voir le calculateur de dimensionnement des vannes. | ||||||||||||||||||
| 1/2 pouce | Filetage G1/2 pouce (BSPP). Determiner la taille de la vanne en fonction du debit souhaite et du diamètre de la conduite. Grâce à la gamme de raccords, vous pouvez raccorder la vanne au type de tuyau souhaite.
|
