Référence : 5115NB-6V
Marque: RPE
Réf. fab.: R Mini 511

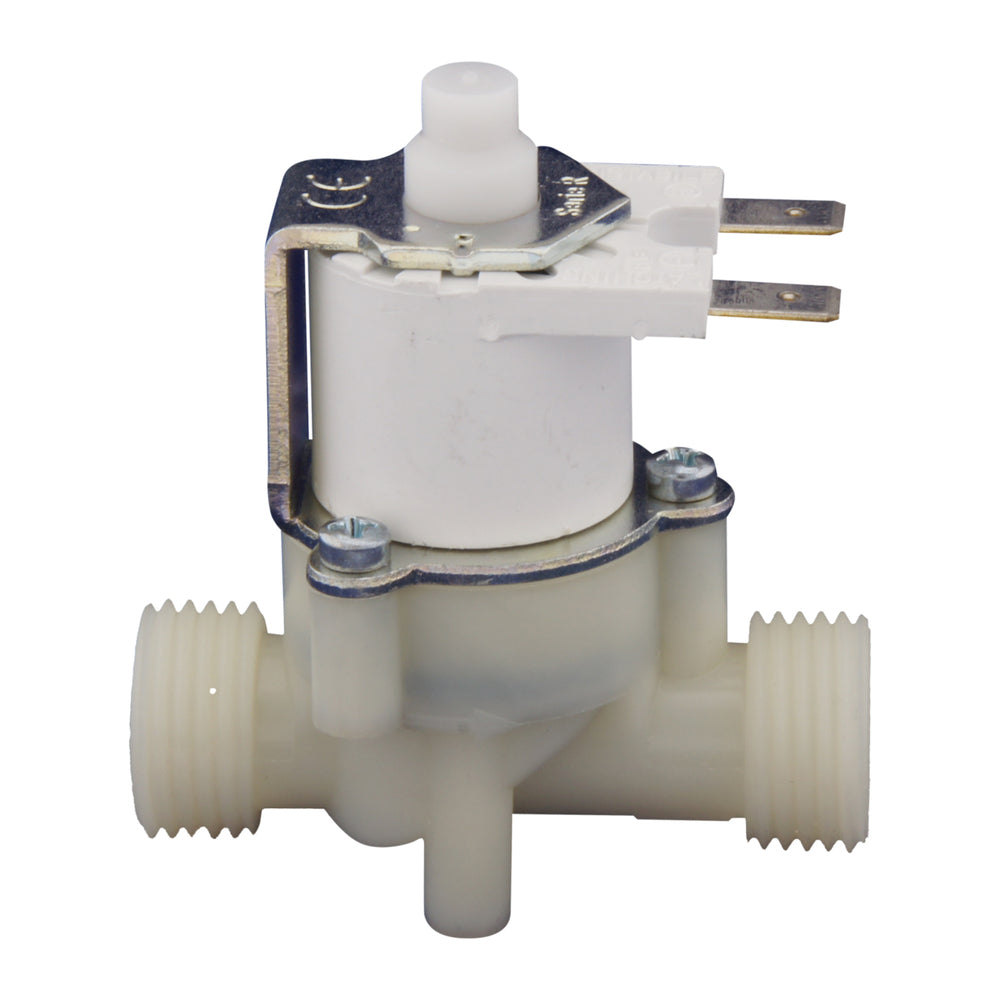

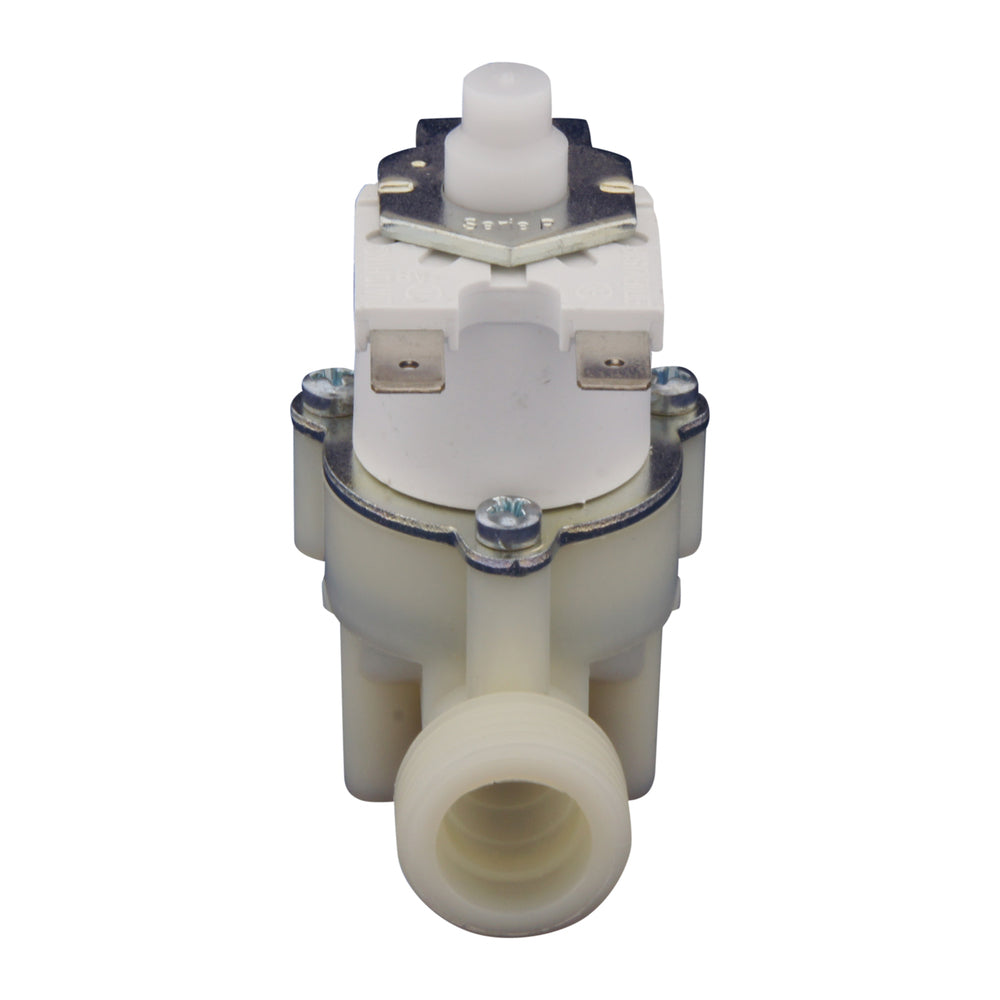

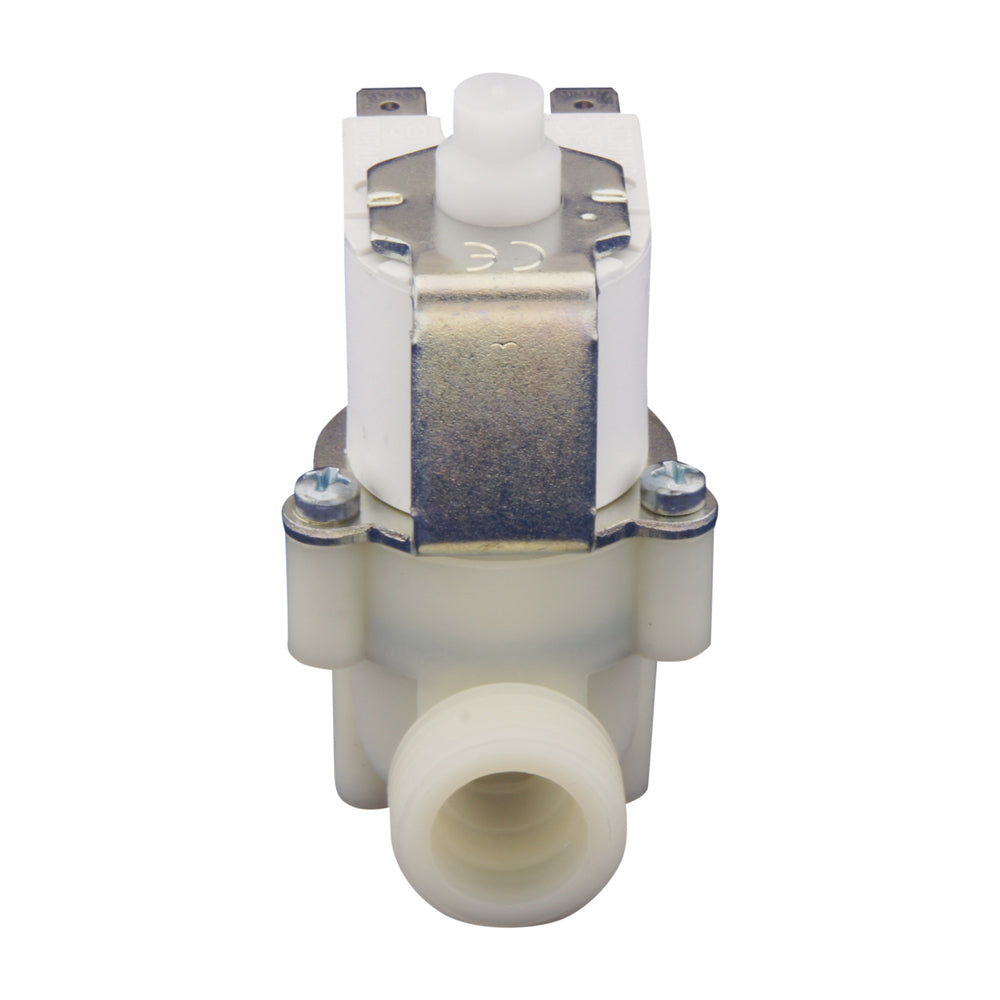

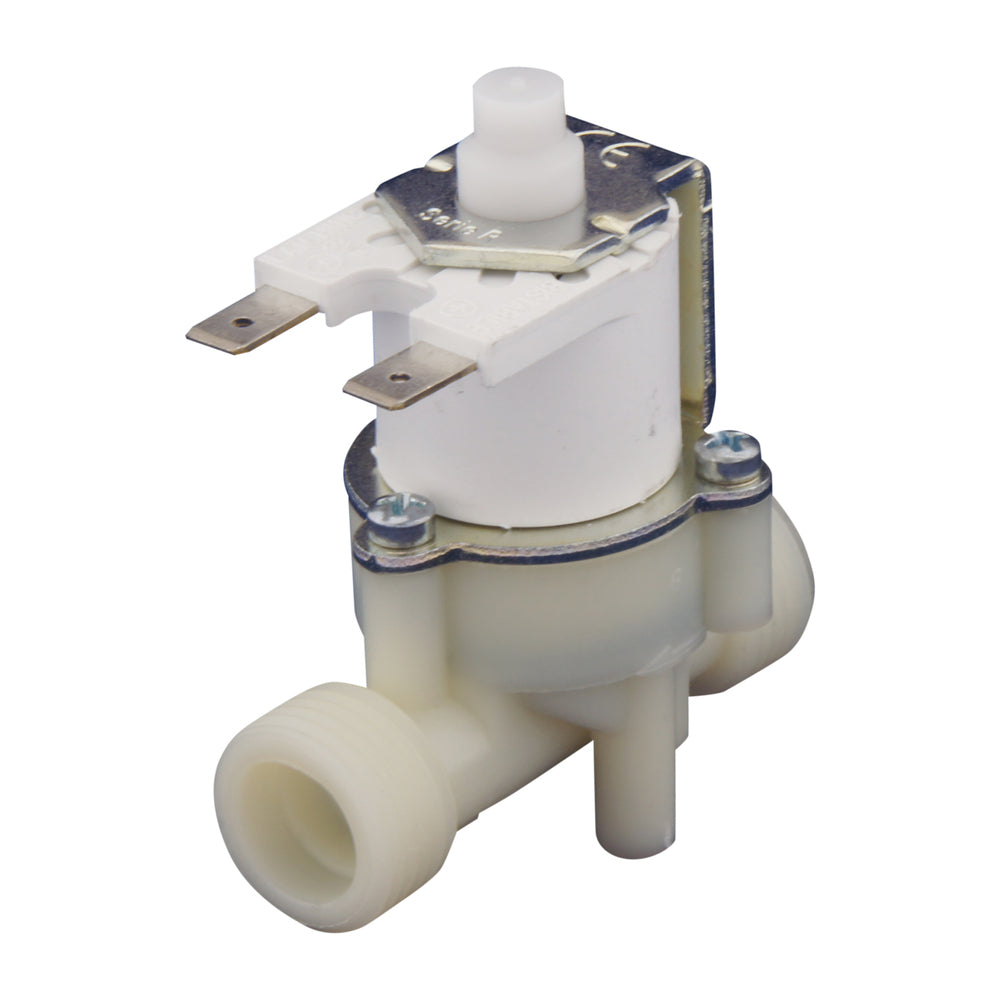

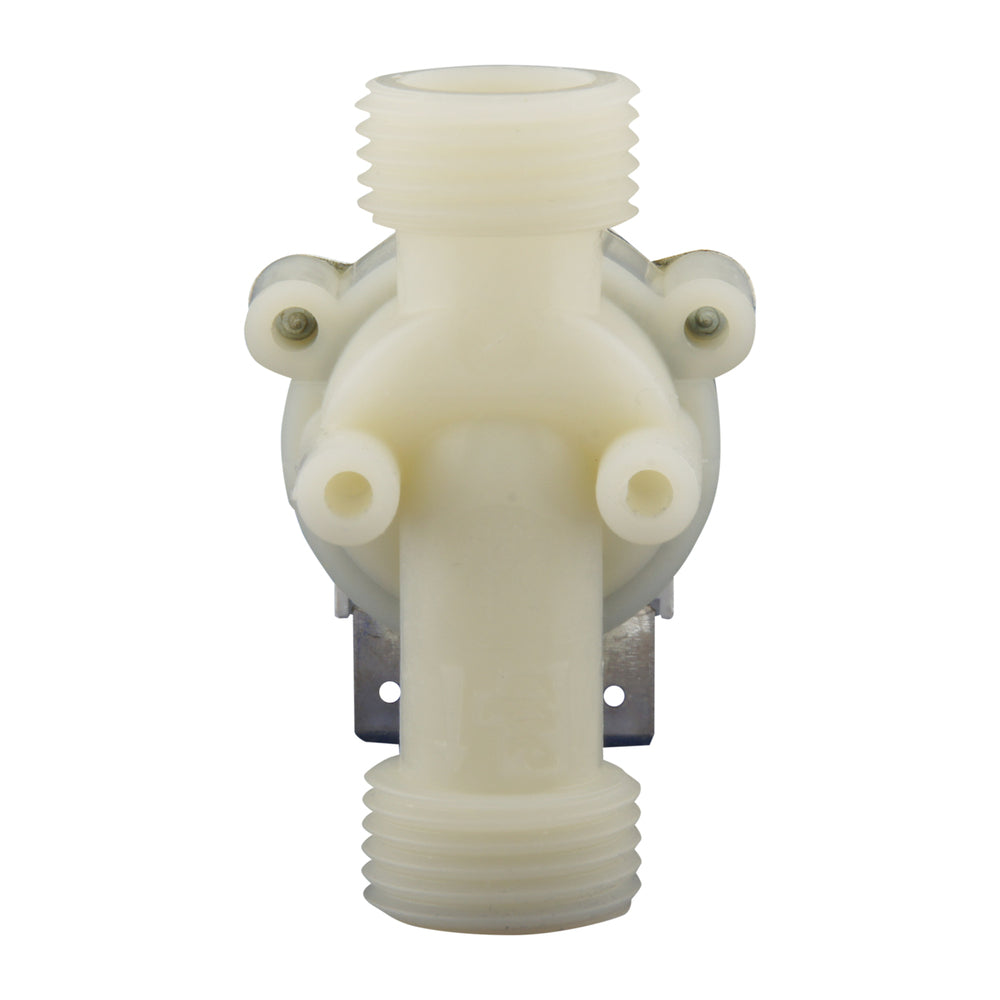

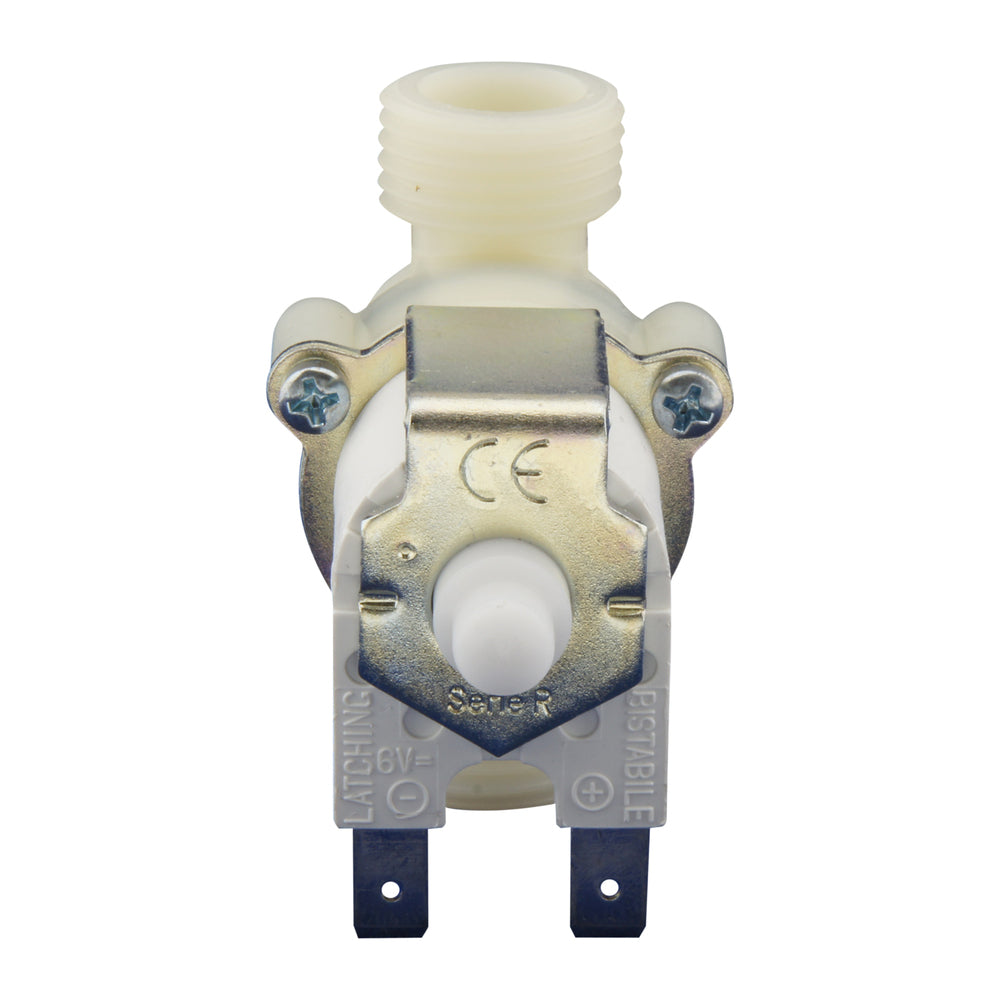

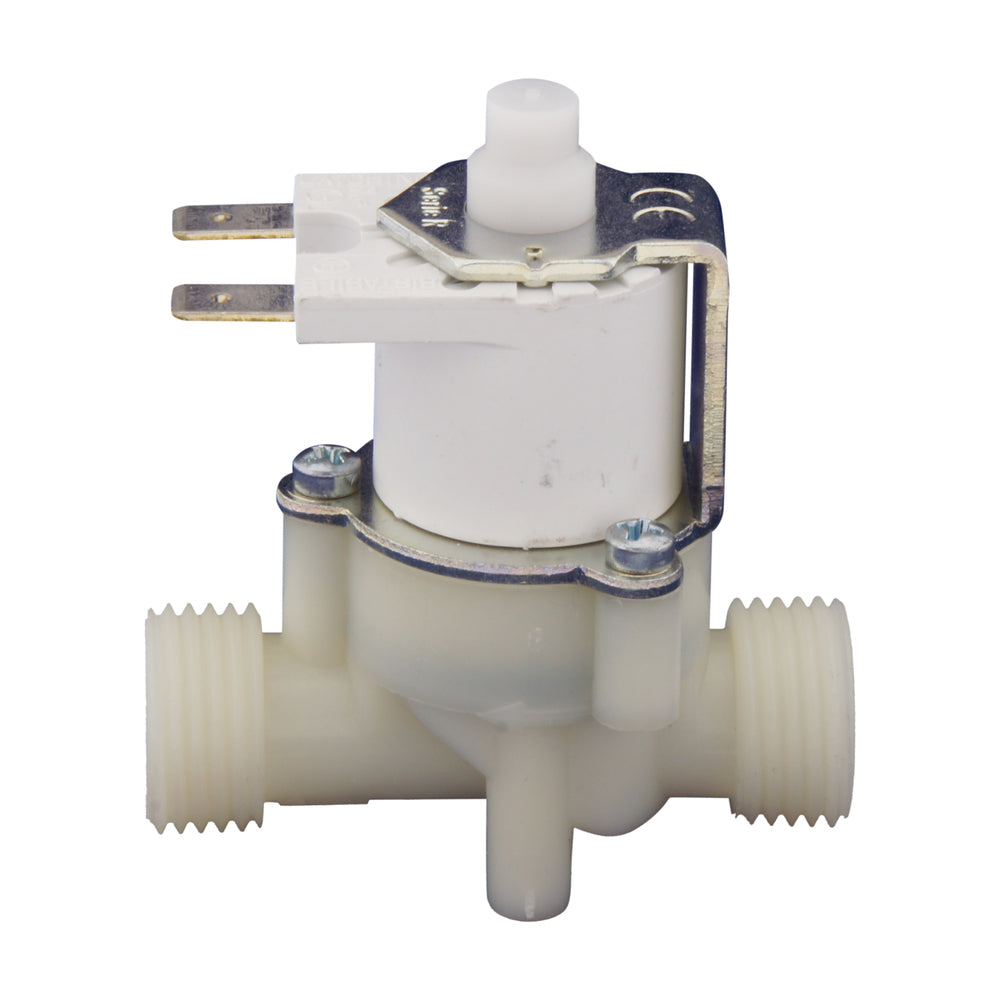

Électrovanne (marque RPE) avec bandes de roulement de 1/2 pouce (mâle/mâle) et bobine de 6V DC. Fonctionnement du circuit : Bi-stable. Convient aux fluides propres (max. 60°C) avec une pression de fonctionnement de 0,2 à 10 bars (fonctionnement indirect). Boîtier en nylon avec joint NBR. L'orifice est de 11 mm, la valeur Kv est de 0,95 m3/h (15,8 l/min à dP=1 bar, eau).

Y compris la bobine
Voir tous

Avis : Ce produit est discontinué et remplacé parV3HGU

Electrovanne G1/2'' NC Polyamide EPDM 0.2-10bar/3-145psi 24VDC Eau Potable
Electrovanne G1/2'' NC Polyamide EPDM 0.2-10bar/3-145psi 24VDC Eau Potable
V3HGU €18,04
Description
Spécifications
Téléchargements
Produits apparentés

Description

Téléchargements

Spécifications

dimension de raccordement
Choisissez une taille de raccord correspondant à la taille du tuyau ou du flexible auquel il sera raccordé. Vous pouvez également dimensionner la vanne en fonction de la valeur Kv pour plus de précision.
1/2 pouce
type de connexion
Type de raccordement utilisé pour les orifices de la vanne.
Filet extérieur cylindrique BSPP-G
fonction
La fonction de circuit d'une électrovanne spécifie comment le fluide circule entre les orifices de l'électrovanne lorsqu'elle est sous tension ou hors tension.
Bistable
tension
Choisissez la tension requise pour faire fonctionner la vanne. CA signifie courant alternatif, CC signifie courant continu.
6 V DC
matériau
Choisissez un matériau de boîtier qui ne sera pas corrodé par le milieu ni l'environnement et qui peut résister aux températures et aux pressions. Consultez notre tableau de résistance aux produits chimiques.
Plastique
matériau du joint
Le choix dépend principalement de la résistance chimique, de la température et de la pression. Utilisez notre tableau de résistance chimique pour rechercher la compatibilité avec des substances spécifiques.
Caoutchouc nitrile NBR
commande
Le principe de fonctionnement de l'électrovanne.
Indirect
Recommandé pour
Type de fluide ou de gaz pour lequel la vanne est recommandée.
Eau (jusqu'à 60°C), Alcools, Eau de mer, Eau déminéralisée
Différence de pression minimale (bar)
Différence de pression minimale requise pour que la soupape fonctionne efficacement. Si la différence de pression est plus faible, la soupape risque de ne pas fonctionner correctement.
0.2
Pression maximale (bar)
Différence de pression maximale entre l'orifice d'entrée et l'orifice de sortie.
10
Caractéristiques
Choisissez les caractéristiques spéciales de l'électrovanne qui sont importantes pour votre application.
Verrouillage
homologation
Certifications ou approbations indiquant que les normes de sécurité, de qualité ou de performance sont respectées.
Eau potable
obturateur (mm)
L'alésage de la vanne est le diamètre de l'orifice par lequel le fluide s'écoule. Il a un impact important sur le débit.
11
Valeur Kv [m3/h]
La valeur Kv est une mesure du débit d'eau en m3/h pour une perte de charge de 1 bar. Utilisez le calculateur de la valeur Kv afin de calculer la valeur requise pour votre application. Unités impériales : Cv=1.16xKv.
0.95
Température minimale (°C)
Température minimale du fluide à laquelle la soupape peut fonctionner en continu.
0
Température maximale (°C)
Température maximale du fluide à laquelle la soupape peut fonctionner en continu.
60
raccordement électrique
Type de connexion électrique utilisé pour raccorder une alimentation électrique à la vanne.
Faston 6.3 mm x 0.8 mm
indice de protection (IP)
L'indice de protection contre les infiltrations (IP) indique la résistance du produit à la poussière et à l'eau, ce qui est crucial pour les conditions extérieures ou difficiles.
IPX0
Orifices/positions des vannes
Nombre d'orifices et de positions, par exemple 2/2 voies signifie 2 orifices (entrée/sortie) et 2 positions (ouvert/fermé)
2/2 voie
traitement de la surface
Le type de protection de la surface du composant.
Non traité
modèle
Choisissez un modèle.
Droit
Voltage-type
Le type de tension nécessaire au bon fonctionnement de l'électrovanne. Les options courantes comprennent la tension alternative ou la tension continue.
DC
Temp. ambiante max. (°C)
La température la plus élevée à laquelle l'électrovanne peut fonctionner efficacement et en toute sécurité sans subir de dommages ou de défaillances.
60
cycle de sollicitation
La durée maximale pendant laquelle l'électrovanne peut rester sous tension avant de devenir trop chaude et de risquer d'être endommagée ou de tomber en panne.
100%
Type de bobine
Le type de bobine d'électrovanne.
Série R
fonction Indirecte
Oui
Pression différentielle maximale air/gaz (bar)
10
propriétés antidéflagrantes
Sans
