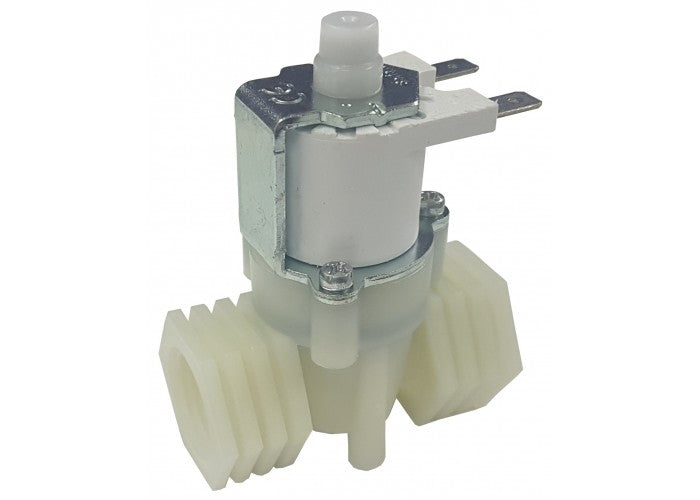

Electrovanne RPE 1/2'' Nylon NBR 0.2-10bar 6Vdc Latching
Avis : Ce produit est discontinué et remplacé parV3HGU
Electrovanne (marque RPE) avec filetage 1/2 pouce et bobine 6V DC. Fonction de circuit : Bi-stable. Convient pour les fluides propres (max 60°C) avec une pression de fonctionnement de 0.2-10bar (fonctionnement indirect). Boîtier en nylon avec joint en NBR. L'orifice est de 11mm, la valeur Kv est de 0.95m3/h (15.8 l/min à dP=1 bar, eau).
Bobine incluseAvis : Ce produit est discontinué et remplacé parV3HGU
Description
Electrovanne RPE 2/2 à commande indirecte avec corps en nylon, filetage 1/2 pouce et une bobine contrôlée par des impulsions de 6V DC. Convient aux systèmes dont la pression de fonctionnement est comprise entre 0,2 et 10 bars et dont la température maximale est de 60 °C. Pour fonctionner correctement, cette vanne à commande indirecte nécessite une pression différentielle positive de 0,2 bar. Pour un système fermé, tel qu'une unité de refroidissement, une vanne à commande directe ou une vanne à bille électrique est plus appropriée. L'orifice est de 11 mm et la valeur Kv est de 0.95m3/h. La valeur Kv est utilisée pour calculer le débit: à une pression différentielle de 1 bar (eau), le débit est d'environ 15,8 l/min.
Cette vanne est dotée d'un joint NBR. Le NBR convient à l'eau froide, à l'air comprimé et aux huiles. Pour de nombreux autres fluides, le FKM (Viton) ou l'EPDM ont de meilleures propriétés générales.
Veuillez consulter le tableau de résistance chimique pour d'autres milieux.
Les électrovannes sont des vannes à commande électrique qui s'ouvrent ou se ferment au moyen d'un courant électrique passant par un solénoïde (bobine). Tant qu'ils sont alimentés en électricité, ils consomment de l'énergie. Ils s'ouvrent et se ferment rapidement. Ils sont sensibles à la saleté et ne peuvent être utilisés qu'avec des liquides ou des gaz propres.
Important
- Utilisez des liquides ou des gaz propres. Les électrovannes sont très sensibles à la saleté.
- N'alimentez pas la bobine lorsque celle-ci est retirée de la vanne. La bobine va surchauffer et risque de brûler.
- Les vannes à commande indirecte ont besoin d'une pression différentielle pour fonctionner. Un système fermé, tel qu'un système de chauffage central, présente généralement une pression différentielle inconnue et probablement trop faible.
- Assurez-vous que la vanne est adaptée à l'application et que les matériaux sont adaptés au milieu et à la température.
Descriptions
| Terme | Description | ||||||||||||||||||
| Electrovanne | Vanne à commande électromécanique. Un courant électrique passant par un solénoïde est utilisé pour ouvrir ou fermer la vanne. | ||||||||||||||||||
| Exploitation indirecte | Les électrovannes à commande indirecte ou servo utilisent la pression différentielle du fluide pour ouvrir ou fermer la vanne. La pression différentielle minimale est généralement de 0,5 bar. Comme c'est la pression du fluide qui est utilisée, une bobine relativement petite peut actionner un grand diaphragme et donc un débit élevé. | ||||||||||||||||||
| 2/2 voies | 2 orifices (entrée et sortie) et 2 positions (ouverte et fermée). | ||||||||||||||||||
| NBR | Le NBR (caoutchouc nitrile) est utilisé comme matériau d'étanchéité. Convient à l'air, à l'eau et aux huiles. Le NBR ne convient pas à l'ozone ou à l'acétone. L'EPDM est préférable à l'eau chaude, à la vapeur et aux substances alcalines. Pour la plupart des autres fluides, le FKM (Viton) constitue une alternative plus résistante et durable. Consultez la vue d'ensemble de la compatibilité des matériaux. | ||||||||||||||||||
| 6V DC | . Pour la plupart des types de vannes, différentes bobines sont disponibles (380VAC, 230VAC, 120VAC, 24VAC, 12VDC, 24VDC). Utilisez toujours l'alimentation électrique correcte. | ||||||||||||||||||
| Valeur Kv | Débit (m3/h) d'eau de 20°C à travers la vanne pour une perte de charge de 1 bar. Le débit peut être calculé à l'aide de la formule : Q=Kv√dp. Exemple : Le débit d'une vanne avec Kv=0,5 dans un système avec une pression d'entrée de 2 bars et une sortie libre peut être calculé avec : 0.5√2=0.7m3/h, ou 12 litres/min. Pour les gaz, une autre formule doit être utilisée, le débit sera plus élevé. Notre calculateur de dimensionnement des vannes est un outil pratique pour déterminer la valeur Kv requise. | ||||||||||||||||||
| 1/2 pouce | Filetage de tuyau G1/2 pouce (BSPP). Déterminez la taille de la vanne en fonction du débit souhaité et du diamètre du tuyau. Grâce à la gamme de raccords, vous pouvez connecter la vanne au type de tuyau souhaité.
|
