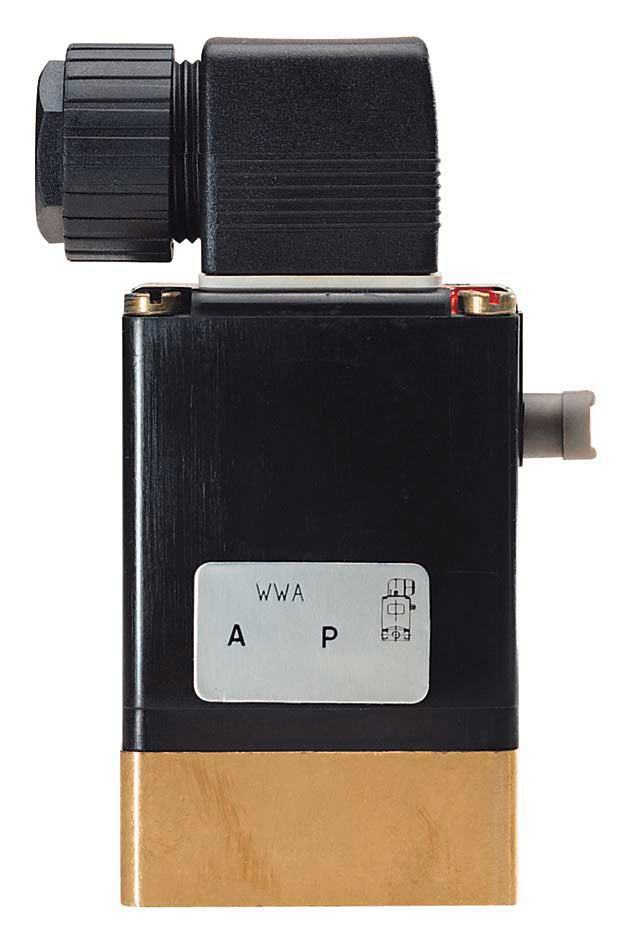

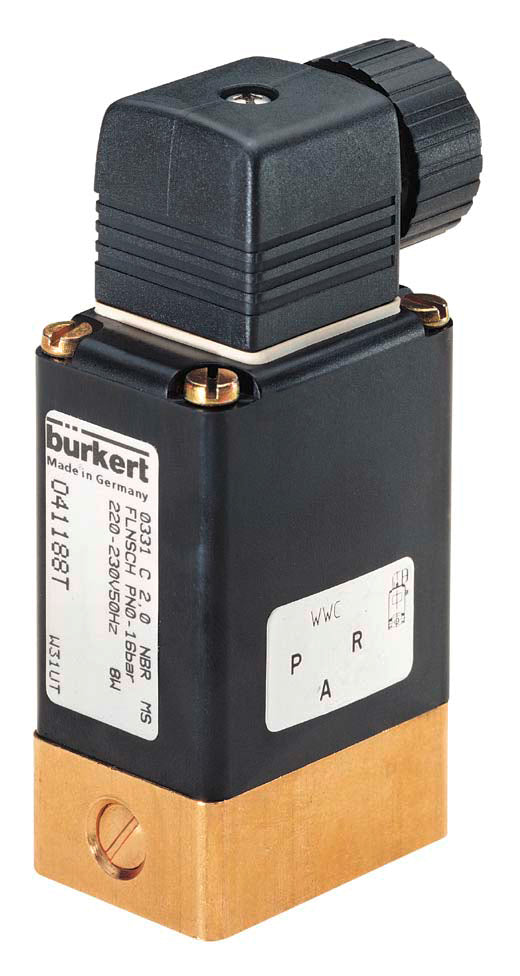

Électrovanne 3/2 Voies 32x46mm SFB Bride Universel Laiton FKM 0-8bar/116psi 230VAC 0331 124961

Ceci est une électrovanne 3/2 voies à fonctionnement direct Burkert avec bride SFB 32x46 mm et une bobine 230 V AC. La vanne a un boîtier en laiton avec joint FKM et une taille d'orifice de 3 mm. SFB est un design de bride spécifique à Burkert qui permet un montage compact de plusieurs vannes sur un collecteur. La fonction de circuit de l'électrovanne est universelle. La vanne 3 voies connecte un port commun à l'un des deux autres ports, selon que la bobine est alimentée ou non. Dans cette version, la pression peut être appliquée à tous les ports. Comme elle est à fonctionnement direct, aucune pression différentielle sur la vanne n'est nécessaire pour l'ouvrir. Convient pour une plage de pression de 0 à 8 bar (116 psi) et une température maximale de 90 °C (194 °F). La vanne a une valeur Kv de 0.15 m3/h, ce qui correspond à un débit de 3 l/min à une pression différentielle de 1 bar (pour l'eau). En unités impériales : Cv = 0.17, ce qui signifie 0.17 GPM @ 1 psi de chute de pression. Pour de nombreuses applications, il suffit de sélectionner une vanne en fonction de la taille du filetage et du diamètre de l'orifice. Pour un dimensionnement plus précis, utilisez la valeur Kv avec notre calculateur de dimensionnement de vanne facile à utiliser. Ce modèle est séparé des médias. Cela signifie que les pièces mobiles telles que le ressort sont séparées des médias par un diaphragme flexible, ce qui permet d'utiliser des médias légèrement contaminés et agressifs. Le boîtier en laiton est durable, adapté aux fluides neutres et résistant à de nombreux produits chimiques. Veuillez noter que les pièces internes de la vanne, telles que le plongeur en acier inoxydable et les ressorts, sont également en contact avec le milieu et doivent être chimiquement compatibles. Consultez notre tableau de résistance chimique pour vérifier la compatibilité du boîtier et des joints avec le milieu. La fonction de surpassement manuel peut être utilisée pour mettre le système en service. La vanne a une classification IP65 si elle est correctement connectée.

Avantages :

• Les médias agressifs sont possibles grâce au design séparé des médias
• Le surpassement manuel est idéal pour la mise en service et en cas de coupure de courant
• Bonne protection contre l'environnement grâce à la classification IP65
• Les électrovannes s'ouvrent et se ferment très rapidement par rapport à de nombreux autres types de vannes
• Le design de bride SFB permet un montage compact de plusieurs vannes sur un collecteur

Inconvénients :

• Les électrovannes sont très sensibles à la saleté et ne peuvent être utilisées qu'avec des liquides et des gaz propres
• La bobine peut devenir chaude lorsqu'elle est alimentée. Un environnement bien ventilé est recommandé
• Connecteur DIN non inclus

Série :

La vanne Bürkert 0331 est une vanne à armature pivotante à fonctionnement direct, séparée des médias. Orifices jusqu'à DN 4 et plages de pression de 0 à 16 bar. La caractéristique distincte de cette vanne par rapport au modèle 0330 est l'absence de filetage, remplacé par une connexion de bride SFB (design de bride spécifique à Bürkert) en bas. Cette bride peut être utilisée pour monter la vanne sur un collecteur ou pour monter sur une vanne plus grande (par exemple, le Type 5282) et agir comme une vanne pilote. La vanne 0331 est disponible en versions 2/2 et 3/2 voies. Les versions 3/2 voies sont disponibles en tant que normalement ouvertes, normalement fermées, distributeur ou vanne mélangeuse. Le design séparé des médias rend cette vanne adaptée aux médias agressifs ou légèrement contaminés. Le boîtier en laiton standard satisfait à toutes les exigences européennes en matière d'eau potable. La 0331 est équipée d'une fonction de surpassement manuel pour la mise en service et les tests. Des versions approuvées ATEX pour les explosions sont également disponibles.

Veuillez noter : ce produit est fabriqué sur commande et ne peut malheureusement pas être retourné.
