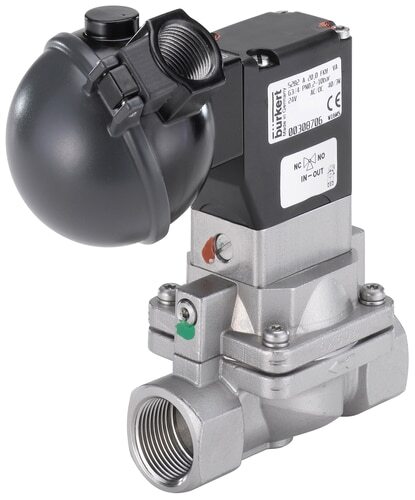

Electrovanne NPT 1'' NC Acier inoxydable FKM 0.2-10bar/3-145psi 230VAC Anti-Waterhammer 5282 20001834
Electrovanne 2/2 voies Burkert (type 5282) avec filetage NPT 1 pouce et bobine 230 V AC. La vanne peut être réglée sur Normalement fermée (réglage par défaut) ou Normalement ouverte. La vanne fonctionne de manière indirecte, une faible pression différentielle est donc nécessaire. Convient aux milieux légèrement contaminés et agressifs (séparation des milieux). Convient pour des températures maximales de 90 °C (194 °F) et une plage de pression de -0.2 - 10 bar (-3 - 145 psi). Boîtier en acier inoxydable avec joint FKM et orifice de 25 mm. La valeur Kv est de 10 m3/h (166,7 l/min à dp = 1 bar d'eau). Fonction d'annulation manuelle. Le temps de fermeture réglable permet d'éviter les coups de bélier. Cette électrovanne est certifiée FM.
Note: Le connecteur DIN n'est pas inclus.
- Prix normal
- €1195.19
- Prix normal
- €995.99
Description
Il s'agit d'une électrovanne 2/2 voies à fonctionnement indirect Burkert avec un filetage NPT de 1 pouce et une bobine de 230 V AC. La vanne est dotée d'un boîtier en acier inoxydable, d'un joint FKM et d'un orifice de 25 mm. Le circuit de l'électrovanne est normalement fermé, ce qui signifie que la vanne s'ouvre lorsqu'une tension est appliquée. Cependant, la fonction peut facilement être modifiée entre NC et NO en tournant la vanne pilote de 180 degrés sur le côté supérieur. Convient pour une pression de -0.2 - 10 bar (-3 - 145 psi) et une température maximale de 90 °C (194 °F). La vanne a une valeur Kv de 10 m3/h, ce qui correspond à un débit de 167 l/min à une pression différentielle de 1 bar (pour l'eau). En unités impériales : Cv = 12, ce qui signifie 12 GPM @ 1 psi de chute de pression. Pour de nombreuses applications, il suffit de choisir une vanne en fonction de la taille du filetage et du diamètre de l'orifice. Pour un dimensionnement plus précis, utilisez la valeur Kv avec notre calculateur de dimensionnement de vanne facile à utiliser. Ce modèle est séparé des médias. Cela signifie que les pièces de travail telles que le ressort sont séparées du média par une membrane flexible, ce qui permet d'utiliser des médias légèrement contaminés et agressifs. Le boîtier en acier inoxydable est très durable, solide et résistant à une large gamme de produits chimiques, à l'exception des solutions chlorées. Le joint FKM (caoutchouc fluoré ou Viton) possède d'excellentes propriétés chimiques et convient à la plupart des huiles et des solvants, mais il ne supporte pas l'eau chaude ou la vapeur. Veuillez noter que les pièces internes de la vanne, telles que le plongeur et les ressorts en acier inoxydable, sont également en contact avec le fluide et doivent être chimiquement compatibles. Consulter notre tableau de résistance chimique pour vérifier la compatibilité du boîtier et des joints avec le fluide. La fonction de commande manuelle peut être utilisée pour mettre le système en service. Vous pouvez régler séparément le temps d'ouverture et de fermeture de la vanne à l'aide de vis de réglage, par exemple pour éviter les coups de bélier. La conception de la vanne permet d'éviter les coups de bélier. Grâce à la certification FM, cette électrovanne est adaptée aux environnements explosifs. La vanne a un indice de protection IP65 si elle est correctement raccordée.
Pour :
- La commande manuelle est idéale pour la mise en service et en cas de panne de courant.
- Bonne protection contre l'environnement grâce à l'indice de protection IP65
- Les temps de réponse (ouverture et fermeture) peuvent être réglés séparément.
- Les électrovannes s'ouvrent et se ferment très rapidement par rapport à de nombreux autres types de vannes.
- Membrane conçue pour séparer les fluides agressifs et contaminés
- Faible risque de coup de bélier grâce à la fermeture amortie
Cons :
- Ne convient pas aux faibles pressions différentielles (< 0,2 bar). En cas de basse pression ou de vide, envisager une électrovanne (semi-)directe.
- La bobine peut chauffer lorsqu'elle est sous tension. Un environnement bien ventilé est recommandé
Série
L'électrovanne Bürkert 5282 est utilisée pour les applications les plus exigeantes. La valve est conçue pour durer. Grâce à la séparation des fluides, le 5282 convient également aux fluides agressifs. La vanne est équipée de caractéristiques standard telles qu'une commande manuelle et des temps d'ouverture et de fermeture réglables. De plus, la fonction du circuit peut facilement être modifiée de NC à NO, en tournant simplement la vanne pilote 3/2 voies sur le dessus du corps de la vanne principale. La vanne 5282 est disponible dans une large gamme de matériaux de boîtier et d'étanchéité. Le boîtier en laiton répond à toutes les exigences européennes en matière d'eau potable. Différentes versions ATEX sont disponibles pour les environnements potentiellement explosifs.
Remarque : ce produit est fabriqué sur commande et ne peut malheureusement pas être retourné.
