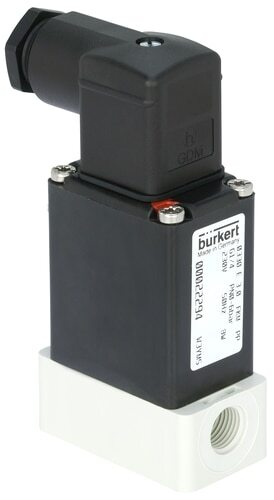

Électrovanne NPT 1/4'' Bistable PP FKM 0-12bar/174psi 24VDC Latching 0330 20008021

Il s'agit d'une électrovanne 2/2 voies à commande directe Burkert, avec un filetage NPT de 1/4 de pouce et une bobine de 24 V CC. La vanne a un boîtier en polypropylène (PP) avec un joint FKM et une taille d'orifice de 2 mm. Cette électrovanne bi-stable reste en position (ouverte ou fermée) après une brève impulsion électrique d'au moins 150 ms. La bobine comporte deux enroulements et trois broches : une reliée au pôle négatif et deux au pôle positif, chacune reliée à un enroulement distinct. Une impulsion sur l'une des broches positives fait basculer la vanne qui reste en position jusqu'à l'impulsion suivante. Comme il s'agit d'un système à fonctionnement direct, aucun différentiel de pression n'est nécessaire pour ouvrir la vanne. Convient pour une pression de 0 à 12 bars (174 psi) et une température maximale de 80 °C (176 °F). La vanne a une valeur Kv de 0,13 m3/h, ce qui correspond à un débit de 2 l/min à une pression différentielle de 1 bar (pour l'eau). En unités impériales : Cv = 0, ce qui signifie 0 GPM @ 1 psi de chute de pression. Pour de nombreuses applications, il suffit de choisir une vanne en fonction de la taille du filetage et du diamètre de l'orifice. Pour un dimensionnement plus précis, utilisez la valeur Kv avec notre calculateur de dimensionnement de vanne facile à utiliser. Ce modèle est séparé des médias. Cela signifie que les pièces de travail telles que le ressort sont séparées du média par une membrane flexible, ce qui permet d'utiliser des médias légèrement contaminés et agressifs. Le boîtier en PP (polypropylène) convient à une large gamme de procédés chimiques. Le joint FKM (caoutchouc fluoré ou Viton) possède d'excellentes propriétés chimiques et convient à la plupart des huiles et des solvants, mais il ne supporte pas l'eau chaude ou la vapeur. Veuillez noter que les pièces internes de la vanne, telles que le plongeur et les ressorts en acier inoxydable, sont également en contact avec le fluide et doivent être chimiquement compatibles. Consulter notre tableau de résistance chimique pour vérifier la compatibilité du boîtier et des joints avec le fluide. Pour passer de l'état ouvert à l'état fermé, la vanne a besoin d'une impulsion électrique plutôt que d'un signal continu, ce qui réduit la consommation d'énergie. La vanne a un indice de protection IP65 si elle est correctement raccordée.

Pour :

• Les médias agressifs sont possibles grâce à la conception séparée des médias
• Bonne protection contre l'environnement grâce à l'indice de protection IP65
• Cette valve bi-stable change de position avec une petite impulsion électrique et consomme très peu d'énergie.
• Les électrovannes s'ouvrent et se ferment très rapidement par rapport à de nombreux autres types de vannes.

Cons :

• Les électrovannes sont très sensibles à la saleté et ne peuvent être utilisées qu'avec des liquides et des gaz propres.

Série

L'électrovanne Bürkert type 0330 est une électrovanne à commande directe, ce qui signifie qu'aucune différence de pression n'est nécessaire pour ouvrir l'électrovanne. Ce modèle est à séparation de média, ce qui permet d'isoler complètement le fluide des pièces de travail de la vanne. Cette caractéristique fait de la vanne une bonne solution pour les fluides agressifs ou légèrement contaminés. Les vannes peuvent être livrées avec un DN 2 à DN 5 ou avec une bride. La plage de pression dépend de la tension, mais elle est au maximum de 16 bars. La vanne est dotée d'une armature pivotante sans entretien au lieu du plongeur linéaire translatant habituel. La vanne est disponible en protection IP65 ou IP67. La vanne comporte peu de pièces mobiles, ce qui lui confère une longue durée de vie en raison de l'usure minimale de ses composants. Les versions 2/2 voies et 3/2 voies sont conçues pour des applications telles que le mélange, la dérivation et la direction universelle des fluides. Les vannes sont disponibles avec différents matériaux de boîtier, tels que le laiton, l'acier inoxydable, le PP ou le PVDF, en combinaison avec différents matériaux d'étanchéité. Enfin, il existe des options pour le retour de position, la bi-stabilité, les variantes pour le vide, ainsi que les versions homologuées pour l'explosion ATEX.

Remarque : ce produit est fabriqué sur commande et ne peut malheureusement pas être retourné.
