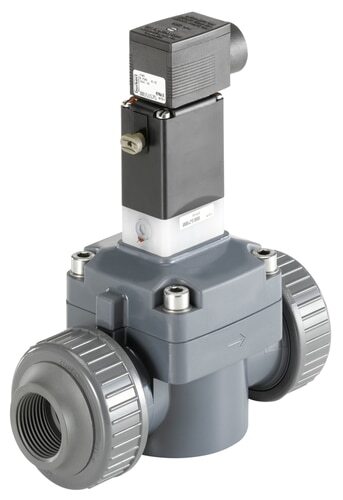

Electrovanne NPT 1/2'' NO PVC FKM 0.5-6bar/7-87psi 24VDC 0142 462243
Électrovanne 2/2 voies Burkert (type 0142) avec filetage NPT 1/2 pouce et bobine 24 V DC. La vanne peut être réglée sur Normalement ouvert (réglage par défaut) ou Normalement fermé. La vanne fonctionne de manière indirecte, une faible pression différentielle est donc nécessaire. Convient aux milieux légèrement contaminés et agressifs (séparation des milieux). Convient pour des températures maximales de 50 °C (122 °F) et une plage de pression de 0,5 à 6 bar (7 à 87 psi). Boîtier en PVC avec joint FKM et orifice de 15 mm. La valeur Kv est de 5 m3/h (83,35 l/min à dp = 1 bar d'eau). Fonction d'annulation manuelle.
Note: Le connecteur DIN n'est pas inclus.
- Prix normal
- €604,79
- Prix normal
- €503,99
Description
Il s'agit d'une électrovanne 2/2 voies à commande indirecte Burkert avec un filetage NPT de 1/2 pouce et une bobine de 24 V DC. La vanne a un boîtier en PVC avec un joint FKM et une taille d'orifice de 15 mm. Le circuit de l'électrovanne est normalement ouvert, ce qui signifie que la vanne se ferme lorsqu'une tension est appliquée. Cependant, la fonction peut facilement être modifiée entre NC et NO en tournant la vanne pilote de 180 degrés sur le côté supérieur. Convient pour une pression de 0,5 à 6 bars (7 à 87 psi) et une température maximale de 50 °C (122 °F). La vanne a une valeur Kv de 5 m3/h, ce qui correspond à un débit de 83 l/min à une pression différentielle de 1 bar (pour l'eau). En unités impériales : Cv = 6, ce qui signifie 6 GPM @ 1 psi de chute de pression. Pour de nombreuses applications, il suffit de choisir une vanne en fonction de la taille du filetage et du diamètre de l'orifice. Pour un dimensionnement plus précis, utilisez la valeur Kv avec notre calculateur de dimensionnement de vanne facile à utiliser. Ce modèle est séparé des médias. Cela signifie que les pièces de travail telles que le ressort sont séparées du média par une membrane flexible, ce qui permet d'utiliser des médias légèrement contaminés et agressifs. Le boîtier en PVC est solide et léger et résiste à de nombreux produits chimiques, acides et alcalins. Le joint FKM (caoutchouc fluoré ou Viton) possède d'excellentes propriétés chimiques et convient à la plupart des huiles et des solvants, mais il ne supporte pas l'eau chaude ou la vapeur. Veuillez noter que les pièces internes de la vanne, telles que le plongeur et les ressorts en acier inoxydable, sont également en contact avec le fluide et doivent être chimiquement compatibles. Consulter notre tableau de résistance chimique pour vérifier la compatibilité du boîtier et des joints avec le fluide. La fonction de commande manuelle peut être utilisée pour mettre le système en service. La vanne a un indice de protection IP65 si elle est correctement raccordée.
Pour :
- Les médias agressifs sont possibles grâce à la conception séparée des médias
- La commande manuelle est idéale pour la mise en service et en cas de panne de courant.
- Bonne protection contre l'environnement grâce à l'indice de protection IP65
- Les électrovannes s'ouvrent et se ferment très rapidement par rapport à de nombreux autres types de vannes.
- Membrane conçue pour séparer les fluides agressifs et contaminés
Cons :
- Ne convient pas aux faibles pressions différentielles (< 0,5 bar). En cas de basse pression ou de vide, envisager une électrovanne (semi-)directe.
- La bobine peut chauffer lorsqu'elle est sous tension. Un environnement bien ventilé est recommandé
Série
La vanne Bürkert 0142 est une vanne à fonctionnement indirect avec un diamètre de port de DN 15 à DN 50 avec des manchons collés à union réelle. Une pression différentielle minimale de 0,5 bar est nécessaire pour que cette soupape à commande indirecte fonctionne. Le boîtier est en PVC en standard. Le PVDF est disponible sur demande et convient à des températures plus élevées que le PVC. Les options par défaut pour les matériaux d'étanchéité sont EPDM et FKM. La séparation du fluide et des pièces de travail de la vanne en fait une bonne solution pour les fluides agressifs ou légèrement contaminés. La valve s'ouvre et se ferme en déplaçant une membrane souple. La vanne pilote 3/2 peut être facilement convertie du principe de fonctionnement normalement fermé au principe de fonctionnement normalement ouvert en tournant le siège principal de 180 degrés. Toutes les vannes 0142 sont équipées d'une commande manuelle pour la mise en service et les essais. Un retour de position électrique est optionnel.
Remarque : ce produit est fabriqué sur commande et ne peut malheureusement pas être retourné.
