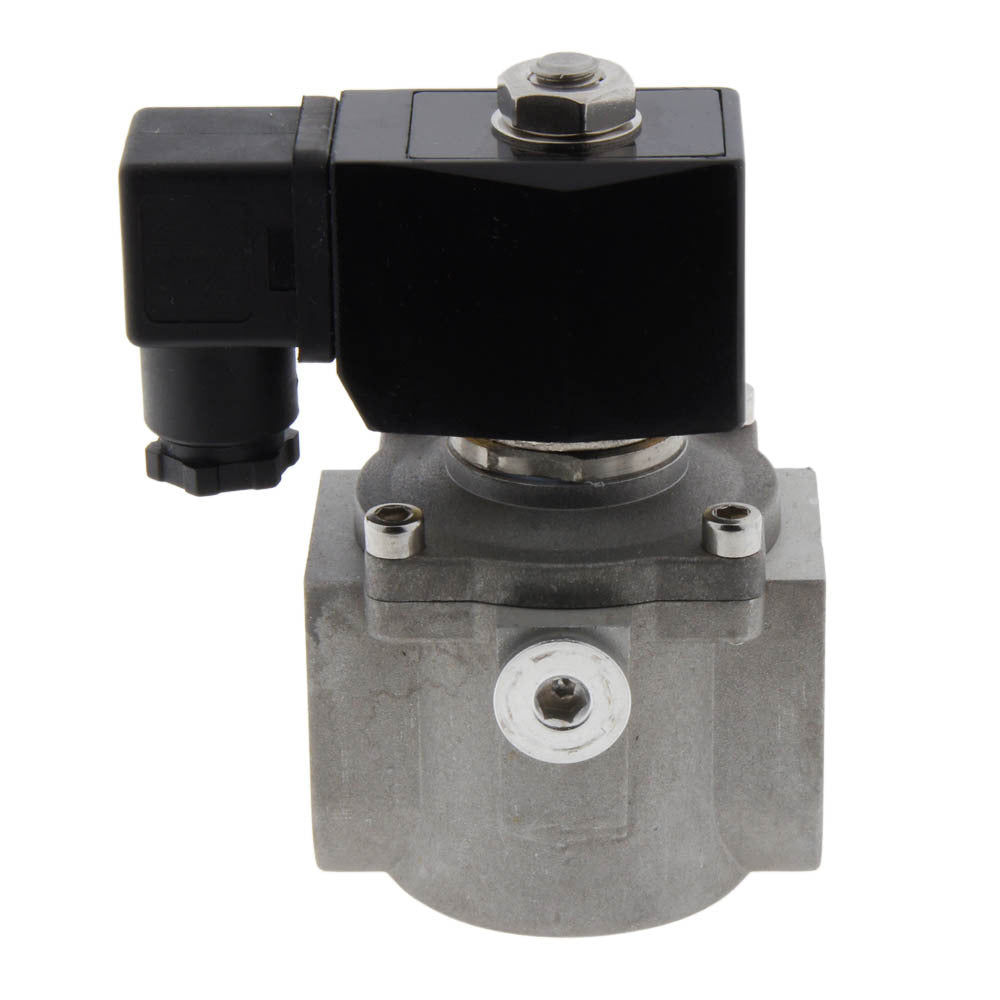

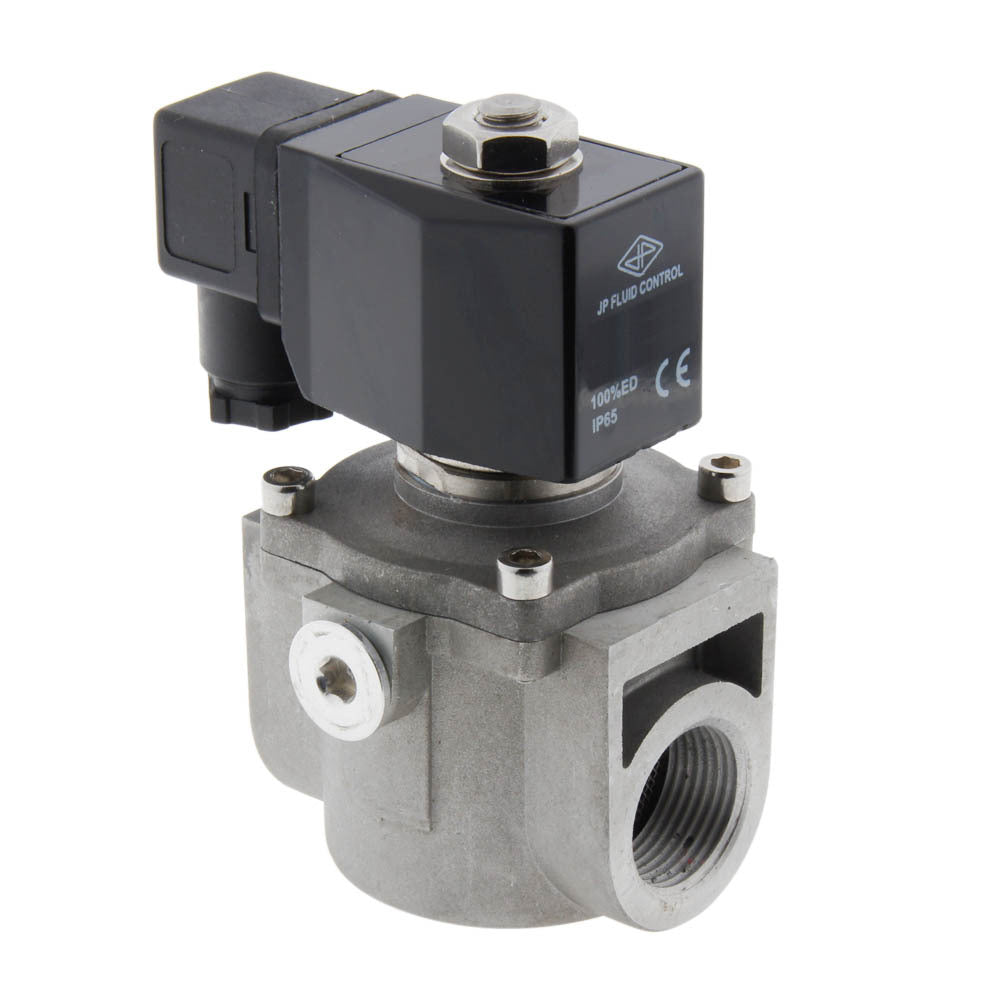

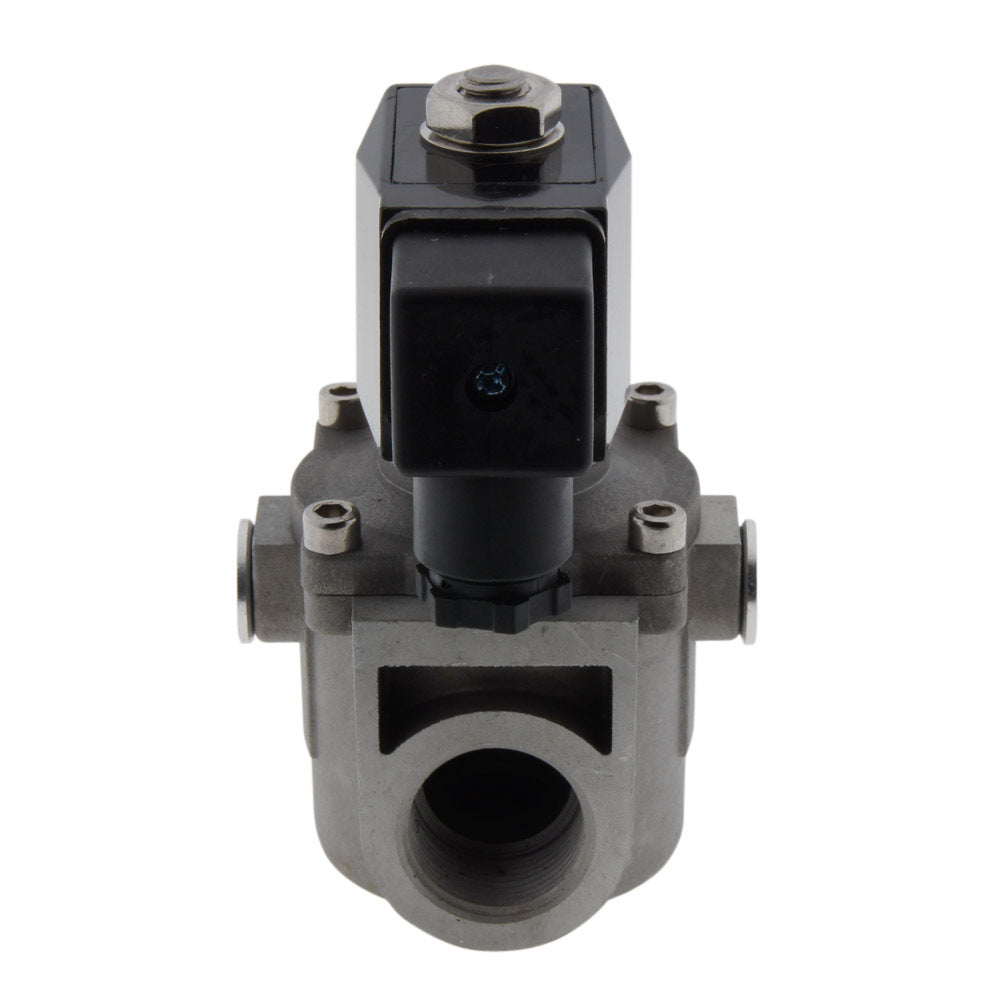

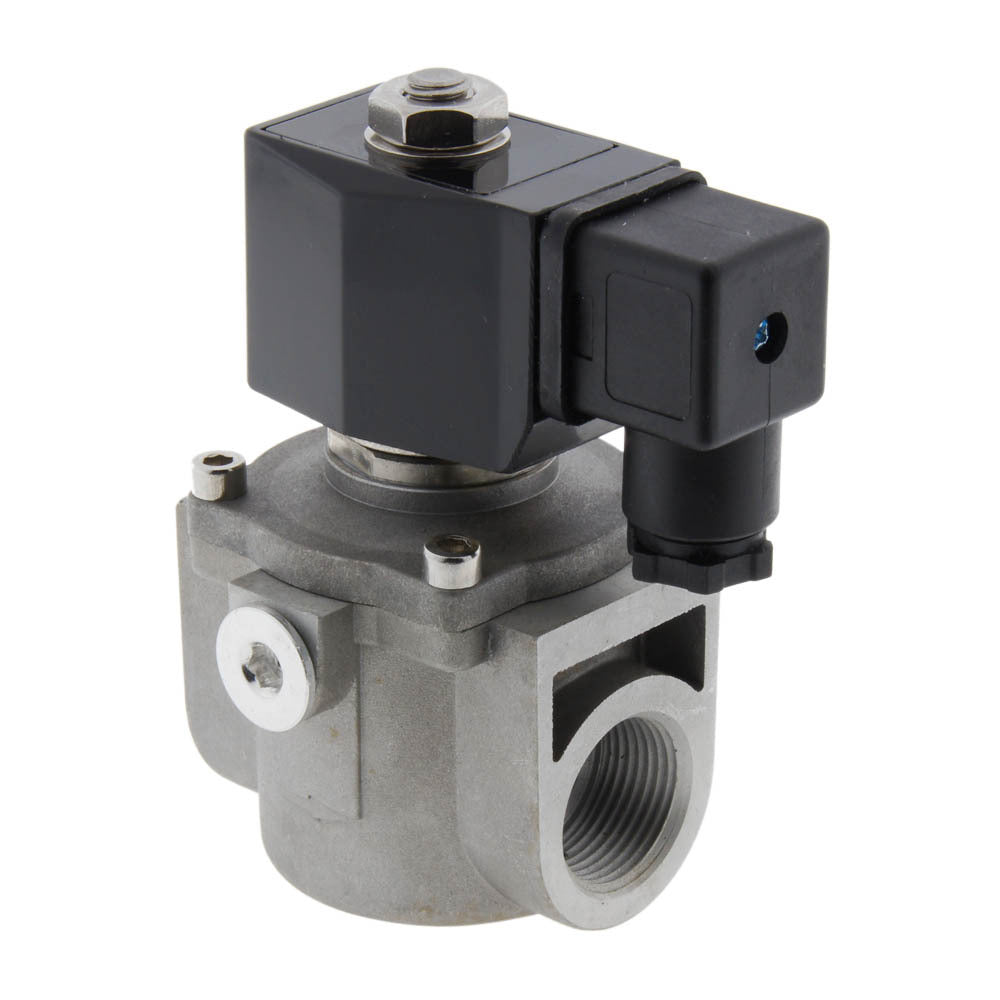

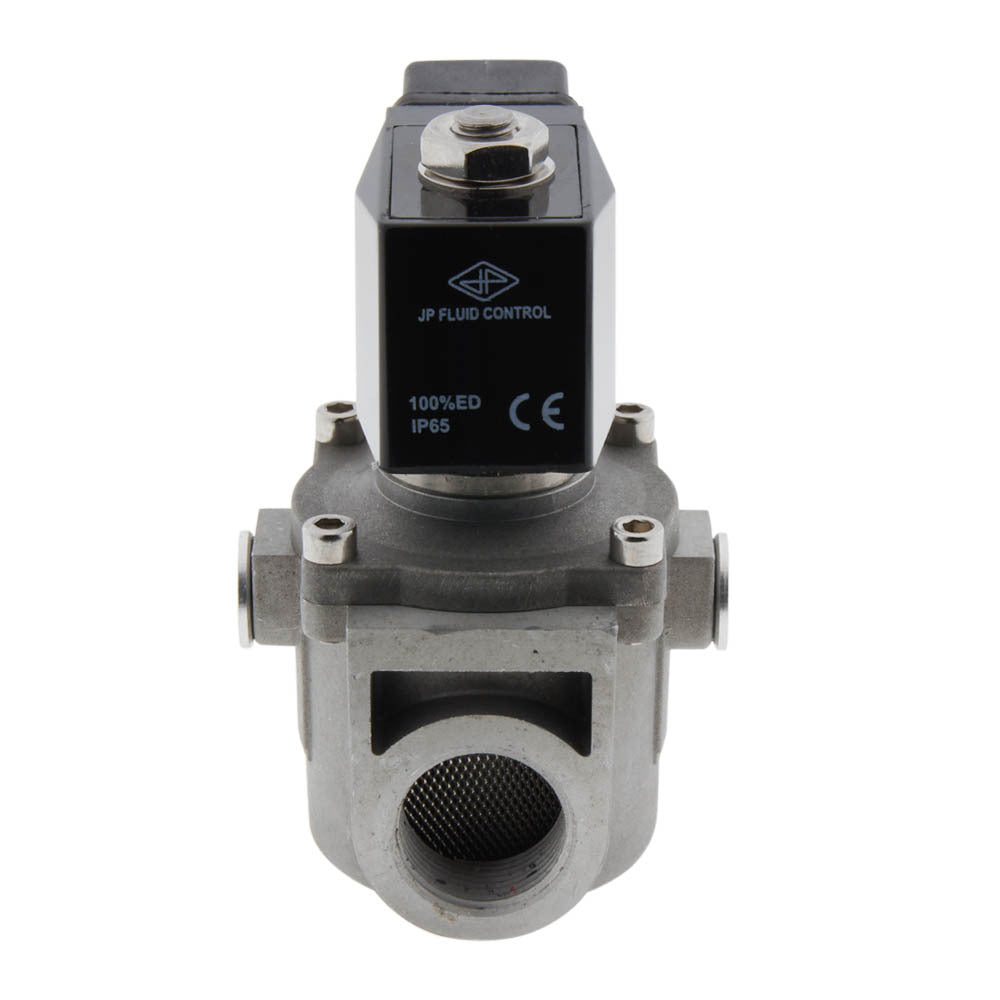

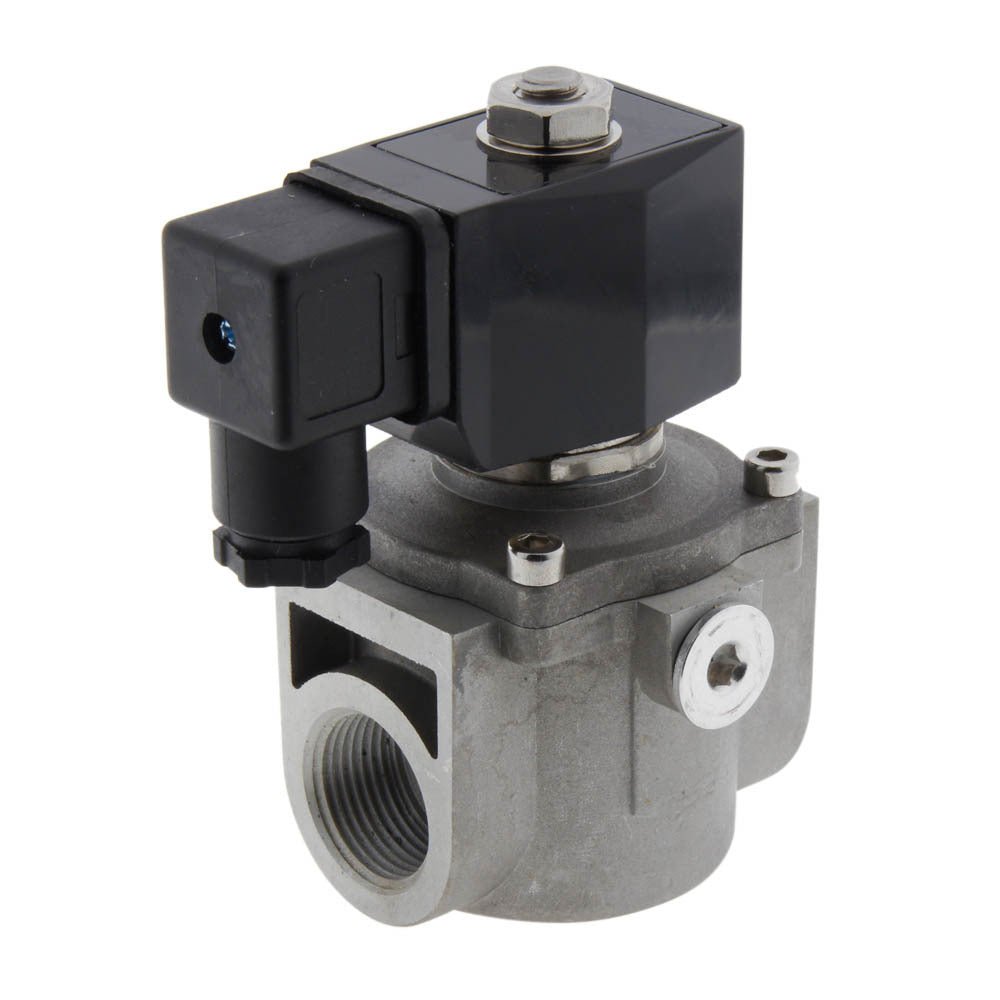

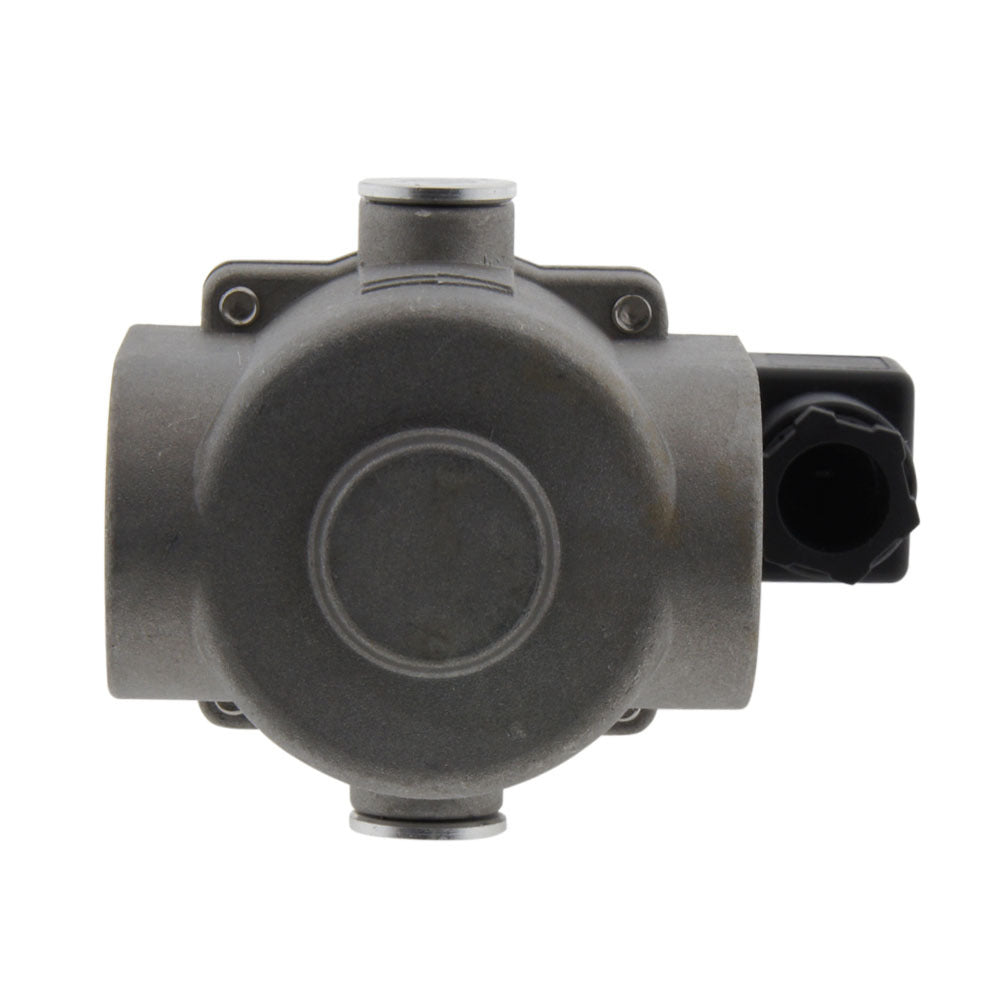

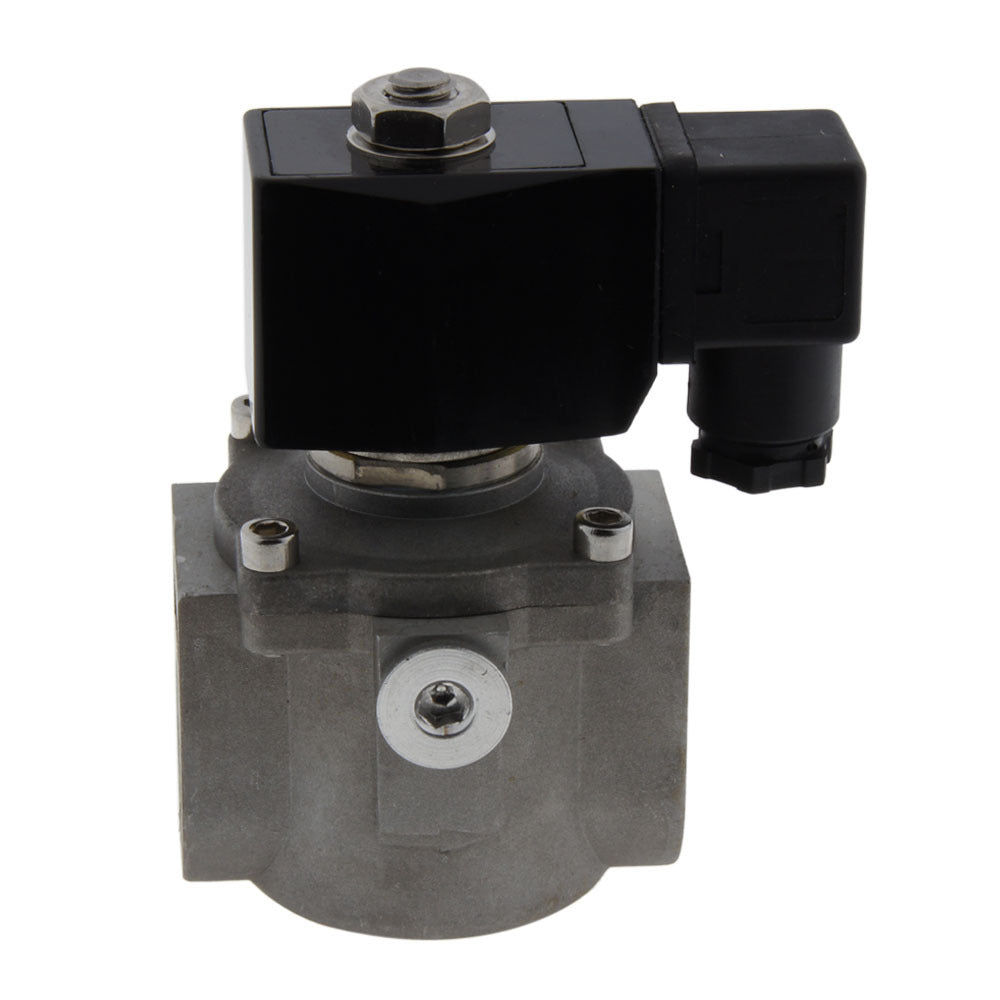

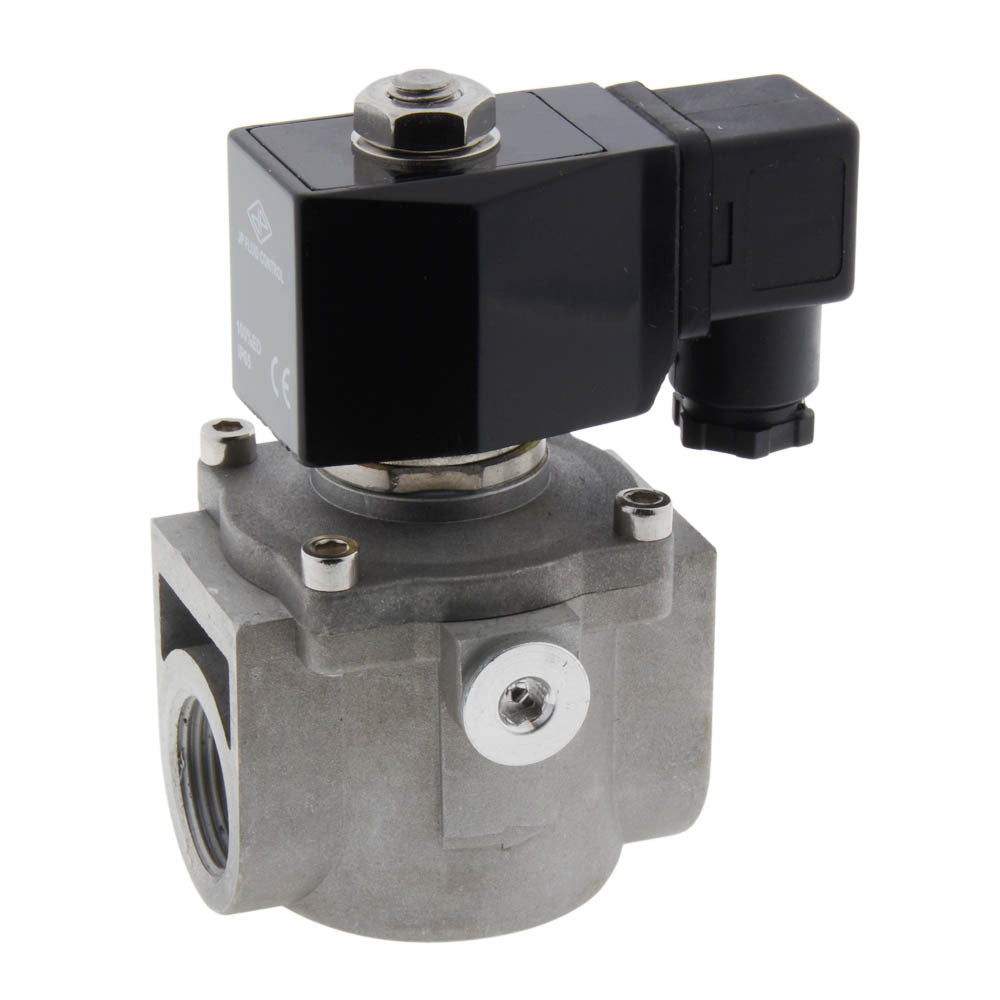

Electrovanne LP-DA 3/4'' basse pression aluminium NBR 0-0,36bar 380V AC
Electrovanne 2 voies JP Fluid Control (type LP-DA) avec filetage G 3/4 pouce et bobine 380 V AC. La fonction du circuit de l'électrovanne est normalement fermée (tension = ouverte) et à fonctionnement direct, de sorte qu'aucune pression différentielle n'est requise. Convient pour une température maximale de 65° C (149° F) et une pression de 0 à 0,36 bar (0 à 5 psi). Boîtier en aluminium avec joint en NBR (caoutchouc nitrile) et un orifice de 20 mm. La valeur Kv est de 6,4 m3/h (106,69 l/min à dp=1 bar d'eau).
- Prix normal
- €85,06
- Prix normal
- €70,88
Description
Il s'agit d'une electrovanne à 2 voies à commande directe JP Fluid Control avec filetage G 3/4 pouce et bobine 380 V CA. La vanne est dotee d'un boîtier en aluminium avec un joint en NBR (caoutchouc nitrile) et un orifice de 20 mm (environ 3/4 de pouce). La fonction du circuit de l'electrovanne est normalement fermee, ce qui signifie que la vanne s'ouvre lorsqu'une tension est appliquee.
La vanne est adaptee à des pressions de 0 à 0,36 bar (0 à 5 psi) et à une temperature maximale de 65° C (149° F). La vanne a une valeur Kv de 6,4 m3/h, ce qui se traduit par un debit de 106,69 l/min à une pression differentielle de 1 bar (pour l'eau). En unites imperiales : Cv = 7.4, ce qui signifie 7.4 GPM @ 1 psi de chute de pression. Pour les applications simples, il suffit souvent de selectionner une vanne en fonction de la taille du filetage et du diamètre de l'orifice. Pour un dimensionnement plus precis, utilisez la valeur Kv avec notre calculateur de dimensionnement de vanne facile à utiliser.
Le boîtier en aluminium est leger, a une resistance chimique limitee et est utilise principalement pour les gaz inertes. Consultez notre tableau de resistance chimique pour verifier la compatibilite du boîtier et des joints avec le fluide. La vanne a un indice IP65 si elle est correctement connectee.
Pour :
- Bonnes caracteristiques d'ecoulement pour les gaz inertes à basse pression
- Les electrovannes s'ouvrent et se ferment très rapidement par rapport à d'autres types de vannes.
- Livre avec bobine et connecteur
- Bonne protection contre l'environnement grâce à l'indice IP65
Cons :
- Le boîtier en aluminium est uniquement adapte aux gaz inertes.
- La vanne n'est pas homologuee pour être utilisee dans des appareils à gaz.
- Les electrovannes sont très sensibles à la salete et ne peuvent être utilisees qu'avec des liquides et des gaz propres.
- Les electrovannes consomment de l'energie lorsqu'elles sont activees et la bobine peut devenir chaude. Un environnement d'installation bien ventile est recommande pour dissiper la chaleur.
Serie LP-DA
La LP-DA est une electrovanne 2/2 normalement fermee, à commande directe et specialement conçue pour les applications basse pression avec des gaz inertes. Le boîtier est en aluminium. Les electrovannes LP-DA sont compatibles avec les bobines des series CS1 et CS2, en fonction de leur taille.
Les vannes sont disponibles sur demande avec des filetages BSP ou NPT.
