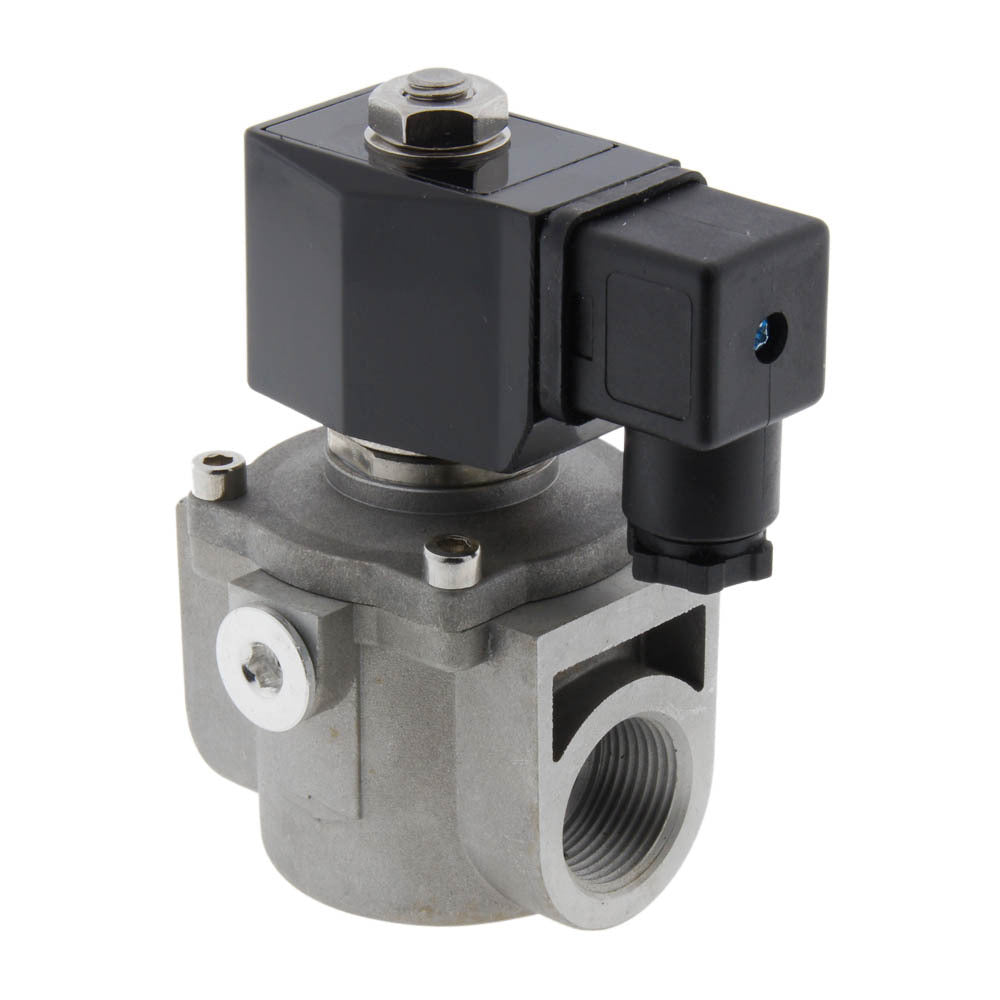

Electrovanne LP-DA 3/4'' basse pression aluminium NBR 0-0,36bar 24V AC
Electrovanne 2 voies JP Fluid Control (type LP-DA) avec filetage G 3/4 pouce et bobine 24 V AC. La fonction du circuit de l'électrovanne est normalement fermée (tension = ouverte) et à fonctionnement direct, de sorte qu'aucun différentiel de pression n'est nécessaire. Convient à une température maximale du fluide de 65° C (149° F) et à une plage de pression de 0 à 0,36 bar (0 à 5 psi). Boîtier en aluminium avec joint NBR (caoutchouc nitrile) et orifice de 20 mm. La valeur Kv est de 6,4 m3/h (106,69 l/min à dp=1 bar d'eau).
- Prix normal
- €81,70
- Prix normal
- €68,08
Description
Il s'agit d'une electrovanne 2 voies à commande directe de JP Fluid Control avec un filetage G 3/4 pouce et une bobine 24 V AC. La vanne a un boîtier en aluminium avec un joint NBR (caoutchouc nitrile) et un orifice de 20 mm (environ 3/4 de pouce). Le circuit de l'electrovanne est normalement ferme, ce qui signifie que la vanne s'ouvre lorsqu'une tension est appliquee.
La vanne est adaptee à des pressions de 0 à 0,36 bar (0 à 5 psi) et à une temperature maximale de 65° C (149° F). La vanne a une valeur Kv de 6,4 m3/h, ce qui correspond à un debit de 106,69 l/min à une pression differentielle de 1 bar (pour l'eau). En unites imperiales : Cv = 7,4, ce qui signifie 7,4 GPM à 1 psi de chute de pression. Pour les applications simples, il suffit souvent de choisir une vanne en fonction de la taille du filetage et du diamètre de l'orifice. Pour un dimensionnement plus precis, utilisez la valeur Kv avec notre calculateur de dimensionnement de vanne facile à utiliser.
Le boîtier en aluminium est leger, a une resistance chimique limitee et est utilise principalement pour les gaz inertes. Consulter notre tableau de resistance chimique pour verifier la compatibilite du boîtier et des joints avec le fluide. La vanne a un indice de protection IP65 si elle est correctement raccordee.
Pour :
- Bonnes caracteristiques d'ecoulement pour les gaz inertes à basse pression
- Les electrovannes s'ouvrent et se ferment très rapidement par rapport à de nombreux autres types de vannes.
- Livre avec bobine et connecteur
- Bonne protection contre l'environnement grâce à l'indice de protection IP65
Cons :
- Le boîtier en aluminium ne convient que pour les gaz inertes.
- Le robinet n'est pas homologue pour être utilise dans des appareils à gaz.
- Les electrovannes sont très sensibles à la salete et ne peuvent être utilisees qu'avec des liquides et des gaz propres.
- Les electrovannes consomment de l'energie lorsqu'elles sont activees et la bobine peut chauffer. Un environnement d'installation bien ventile est recommande pour dissiper la chaleur.
Serie LP-DA
L'electrovanne LP-DA est une electrovanne 2/2 voies normalement fermee, à commande directe, specialement conçue pour les applications à basse pression avec des gaz inertes. Le boîtier est en aluminium. Les electrovannes LP-DA sont compatibles avec les bobines des series CS1 et CS2, selon la taille.
Les vannes sont disponibles avec des filetages BSP ou NPT sur demande.
