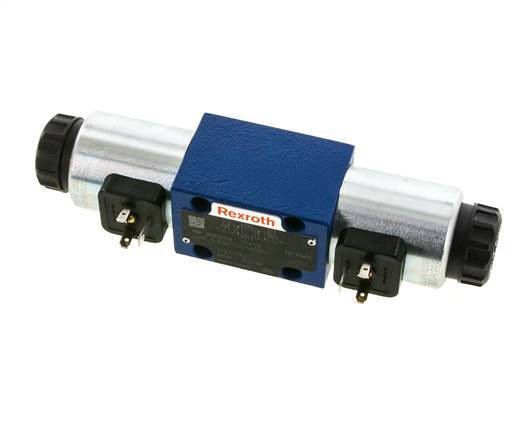

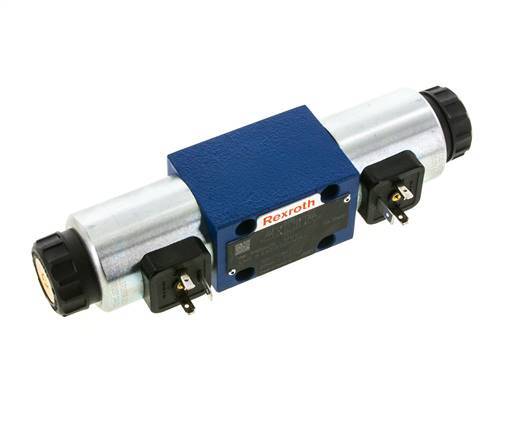

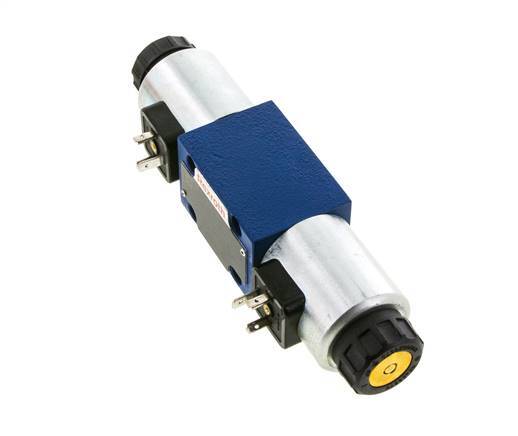

Électrodistributeur hydraulique 4/3 NG6 (D03) 24V DC E - Rexroth
Électrodistributeur 4/3 pour montage sur embase NG6 / D03, jusqu'à 350 bar. Plan de pose conforme à ISO 4401-03, CETOP 3 et NFPA D03. En position centrale (centré par ressorts), tous les orifices P, T, A et B sont bloqués. Débit recommandé jusqu'à 40 l/min, maximum 80 l/min. Électroaimants 24 V DC, 30 W chacun, IP65. Corps en fonte ductile et joints NBR, pour hydraulique à huile minérale de -30 à +80 °C.
- Prix normal
- €418,72
- Prix normal
- €348,93
Description
Avec l'électroaimant « a » sous tension, P est relié à B et A à T ; avec l'électroaimant « b » sous tension, P est relié à A et B à T. Lorsque les deux électroaimants sont hors tension, les ressorts centrent le tiroir. Avec tous les orifices bloqués, l'actionneur s'arrête en position centrale. Type de tiroir E selon la désignation Bosch Rexroth. Convient aux huiles minérales d'une viscosité de 2,8 à 500 mm²/s. Montez le distributeur sur une embase NG6, seul ou sur des vannes sandwich NG6 qui ajoutent des fonctions de pression, de débit ou de clapet anti-retour. Il est fourni avec ses joints, mais sans vis de fixation ni connecteur. Fixez-le avec quatre vis à tête cylindrique à six pans creux M5 de classe de qualité 12.9.
Avantages :
- Tous les orifices bloqués en position centrale, l'actionneur s'arrête
- Trois positions : deux commutées, une centrée par ressorts
- Plan de pose NG6 / D03 standard, empilable avec des vannes sandwich NG6
- IP65 : étanche aux poussières et protégé contre les jets d'eau à basse pression
Inconvénients :
- Fourni sans vis de fixation ni connecteur
Série :
Électrodistributeurs Bosch Rexroth 4WE6 à tiroir pour le plan de pose NG6 normalisé (DIN 24340-A6, ISO 4401-03, CETOP R 35 H-03, NFPA D03). Ils démarrent, arrêtent et inversent le sens du débit dans les systèmes hydrauliques, et se combinent avec des vannes sandwich NG6 de pression, de débit et anti-retour pour former des empilages compacts. La gamme comprend des distributeurs 4/3 avec tiroirs H, E, G et J et des distributeurs 4/2 avec tiroirs D, D/OF, HA, HB, Y et EB, chacun avec un électroaimant 24 V DC ou 230 V AC. Corps en fonte ductile, pièces internes en acier et joints NBR, pour fluides hydrauliques à base d'huile minérale de 2,8 à 500 mm²/s de -30 à +80 °C. Pression de service jusqu'à 350 bar, débit jusqu'à 80 l/min, débit recommandé jusqu'à 40 l/min. Les électroaimants consomment 30 W en DC ou 50 VA en AC, tolèrent ±10 % de tension et sont classés IP65. Les distributeurs sont fournis avec joints, sans vis de fixation ni connecteur.
