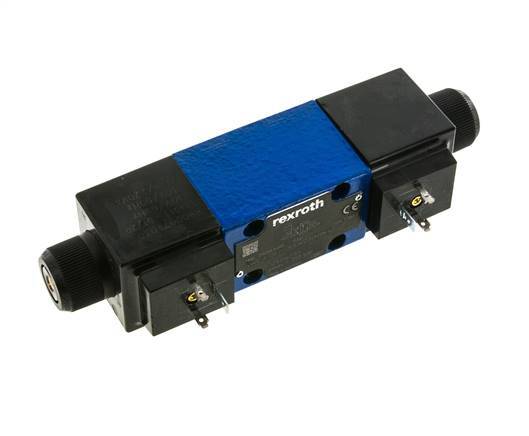

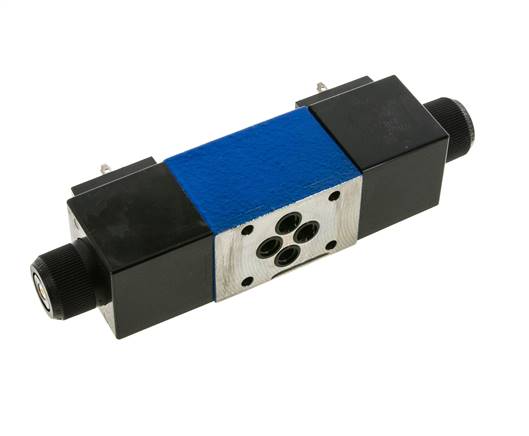

Électrodistributeur hydraulique 4/2 NG6 (D03) 230V AC D/OF - Rexroth
Électrodistributeur 4/2 pour montage sur embase NG6 / D03, jusqu'à 350 bar. Plan de pose conforme à ISO 4401-03, CETOP 3 et NFPA D03. L'électroaimant « a » relie P à B et A à T ; l'électroaimant « b » relie P à A et B à T. Débit recommandé jusqu'à 40 l/min, maximum 80 l/min. Électroaimants 230 V AC, 50 VA chacun, IP65. Corps en fonte ductile et joints NBR, pour hydraulique à huile minérale de -30 à +80 °C.
- Prix normal
- €909,83
- Prix normal
- €758,19
Description
Les deux électroaimants commutent le tiroir entre ses deux positions de commutation, et le crantage le maintient dans la dernière position, même sans alimentation. Une courte impulsion sur l'autre électroaimant le ramène. Type de tiroir D/OF selon la désignation Bosch Rexroth. Convient à l'huile minérale d'une viscosité de 2,8 à 500 mm²/s. Montez le distributeur sur une embase NG6, seul ou sur des vannes sandwich NG6 qui ajoutent des fonctions de pression, de débit ou de clapet anti-retour. Il est fourni avec ses joints, mais sans vis de fixation ni connecteur. Fixez-le avec quatre vis à tête cylindrique à six pans creux M5 de classe de qualité 12.9.
Avantages :
- Conserve sa position sans alimentation (crantage)
- Commuté par de courtes impulsions, aucune alimentation permanente nécessaire
- Plan de pose NG6 / D03 standard, empilable avec des vannes sandwich NG6
- IP65 : étanche aux poussières et protégé contre les jets d'eau à basse pression
Inconvénients :
- Fourni sans vis de fixation ni connecteur
- Pas de rappel par ressort - après une coupure de courant, il reste dans sa dernière position
Série :
Électrodistributeurs Bosch Rexroth 4WE6 à tiroir pour le plan de pose NG6 normalisé (DIN 24340-A6, ISO 4401-03, CETOP R 35 H-03, NFPA D03). Ils démarrent, arrêtent et inversent le sens du débit dans les systèmes hydrauliques, et se combinent avec des vannes sandwich NG6 de pression, de débit et anti-retour pour former des empilages compacts. La gamme comprend des distributeurs 4/3 avec tiroirs H, E, G et J et des distributeurs 4/2 avec tiroirs D, D/OF, HA, HB, Y et EB, chacun avec un électroaimant 24 V DC ou 230 V AC. Corps en fonte ductile, pièces internes en acier et joints NBR, pour fluides hydrauliques à base d'huile minérale de 2,8 à 500 mm²/s de -30 à +80 °C. Pression de service jusqu'à 350 bar, débit jusqu'à 80 l/min, débit recommandé jusqu'à 40 l/min. Les électroaimants consomment 30 W en DC ou 50 VA en AC, tolèrent ±10 % de tension et sont classés IP65. Les distributeurs sont fournis avec joints, sans vis de fixation ni connecteur.
