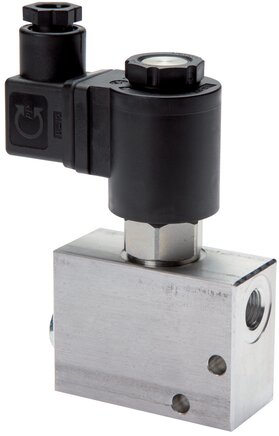

Électrovanne hydraulique 2/2 voies G3/8'' NO bidirectionnelle 350bar 24VDC

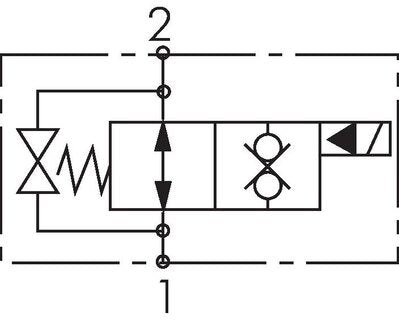

Normalement ouverte : la ligne reste ouverte tant que la bobine n'est pas sous tension, et elle se rouvre en cas de coupure de courant. À commande assistée, elle nécessite donc au moins 10 bar entre les orifices pour commuter - ne convient pas aux lignes sans pression ni aux lignes à retour par gravité. Elle bloque dans les deux sens ; l'un ou l'autre orifice peut donc être le côté pression. Dimensionnez selon le débit : 10 à 40 l/min. Pour un débit plus élevé, choisissez la valve G1/2 (20 à 50 l/min). La bobine accepte 21,6 à 26,4 V (24 V DC ±10 %). La vis de décompression d'urgence décharge l'orifice 2 vers l'orifice 1 à la main, valve fermée.

Avantages :

• Blocage sans fuite grâce au siège à clapet
• Bloque dans les deux sens à l'état fermé
• Vis de décompression d'urgence : décharge manuelle de l'orifice 2 vers l'orifice 1
• IP65 : étanche aux poussières et protégé contre les jets d'eau à basse pression
• Livrée avec bobine et connecteur

Inconvénients :

• À commande assistée, nécessite 10 bar de pression différentielle - ne convient pas aux lignes sans pression ni aux lignes à retour par gravité

Série :

Électrovannes hydrauliques 2/2 voies à clapet sur siège à commande assistée, pour le blocage sans fuite des lignes d'huile jusqu'à 350 bar. La gamme comprend des orifices femelles BSPP G1/4, G3/8, G1/2 et G3/4, avec des débits nominaux de 5-20, 10-40, 20-50 et 30-70 l/min respectivement. Chaque taille est disponible en version normalement fermée ou normalement ouverte, unidirectionnelle ou bidirectionnelle. En position fermée, les valves unidirectionnelles bloquent de l'orifice 2 vers l'orifice 1 et laissent passer le débit de 1 vers 2 comme un clapet anti-retour ; les valves bidirectionnelles bloquent dans les deux sens. Disponibles avec une bobine 12 V DC, 24 V DC ou 230 V AC. Les corps en aluminium sont prévus pour 10 à 250 bar, les corps en acier galvanisé pour 10 à 350 bar. Toutes les versions ont une cartouche à visser en acier galvanisé, des joints NBR et une vis de décompression d'urgence qui décharge l'orifice 2 vers l'orifice 1 valve fermée. La bobine consomme 20 W en DC ou 22 VA en AC, tolère une tension de ±10 % et possède l'indice de protection IP65. Convient aux fluides hydrauliques à huile minérale de -20 à +80 °C pour des températures ambiantes de -30 à +90 °C. Chaque valve est livrée avec bobine et connecteur. Également appelées valves à siège 2/2 ou valves d'arrêt hydrauliques à clapet.
